3D-принтер FastForm FF-M420Q
В наличии
Артикул: 110045
FastForm FF-M420Q - аддитивная установка (SLM): область печати 420 × 380 × 300 мм, 4, 6 или 8 лазеров по 500 Вт, слой 20-100 мкм. Для серийного производства.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Нужно перевести выпуск металлических деталей с фрезеровки и литья на печать? Аддитивная установка FastForm FF-M420Q строит детали в области 420 × 380 × 300 мм четырьмя, шестью или восемью лазерами по 500 Вт. Это селективное лазерное плавление (SLM): лазеры слой за слоем сплавляют металлический порошок в деталь.
Ракель наносит порошок в обе стороны с переменной скоростью, без холостого хода, и построение идёт на 50 % эффективнее. Слой 20-100 мкм, пятно луча регулируется от 0,05 до 0,2 мм, ось Z ставит платформу с точностью 5 мкм. Кислород и давление в камере система держит сама. Материалы: нержавеющая и инструментальная сталь, титановые, кобальт-хромовые и алюминиевые сплавы; порошки подробно описывают наши партнёры VM Powder.
FF-M420Q подходит для серийного производства деталей потока, корпусов, пресс-форм и облегчённых деталей. Мелкие порошки титана и алюминия взрывоопасны: для просеивания и уборки нужно специальное оборудование - станция просеивания и пылесос из раздела взрывозащищённого оборудования. Если сомневаетесь, поможем подобрать. Та же платформа продаётся как FF-M420, установка крупнее - FF-M800, другие модели - в разделе Промышленные 3D-принтеры.
FastForm работает с 2016 года, многолазерную FF-M420Q выпустила в декабре 2023 года для серийного производства. Если останутся вопросы, наши специалисты помогут.
- Область печати 420 × 380 × 300 мм
- 4, 6 или 8 лазеров по 500 Вт
- Слой 20-100 мкм
- Пятно луча 0,05-0,2 мм
- Нанесение порошка в обе стороны
- Точность оси Z 5 мкм
Лазерная система
В базовом исполнении стоят четыре волоконных лазера 1064 нм по 500 Вт, по заказу их шесть или восемь. Пятно луча регулируется от 0,05 до 0,2 мм: узкое пятно прорабатывает тонкие стенки и мелкие элементы, широкое быстрее проплавляет крупные сечения.
01
Стратегии сканирования
Гальваносканеры с цифровым энкодером ведут луч до 10 м/с с повторяемостью не хуже 2 мкрад. Слой проплавляется шахматкой, шестигранными или восьмигранными ячейками, полосами или параллельными линиями: стратегию выбирают под материал и геометрию детали.
02
Подача и нанесение порошка
Порошок подаётся сверху, ракель (узел, который раскладывает порошок) наносит слой на ходу в обе стороны и меняет скорость. Холостого возврата нет, построение эффективнее на 50 %. Подходит порошок с частицами 15-45 мкм.
03
Контроль атмосферы и фильтрация
Система сама держит содержание кислорода и давление в рабочей камере, аргон или азот идёт многослойной завесой до 9 м³/мин. Фильтр задерживает 99,9 % частиц крупнее 0,1 мкм, следит за своим ресурсом и после выработки переключается сам.
04
Программы FastLayer и FastFab
FastLayer исправляет модель, расставляет детали на платформе и нарезает их на слои, толщину поддержек задают от 0,02 до 0,1 мм. FastFab управляет печатью: права доступа операторов, пошаговые подсказки и наблюдение за процессом в реальном времени.
05
Крупные детали за одно построение
Область 420 × 380 × 300 мм вмещает крупную деталь целиком: её не делят на части и не сваривают. Несколько лазеров проплавляют сечение одновременно, построение короче.
06

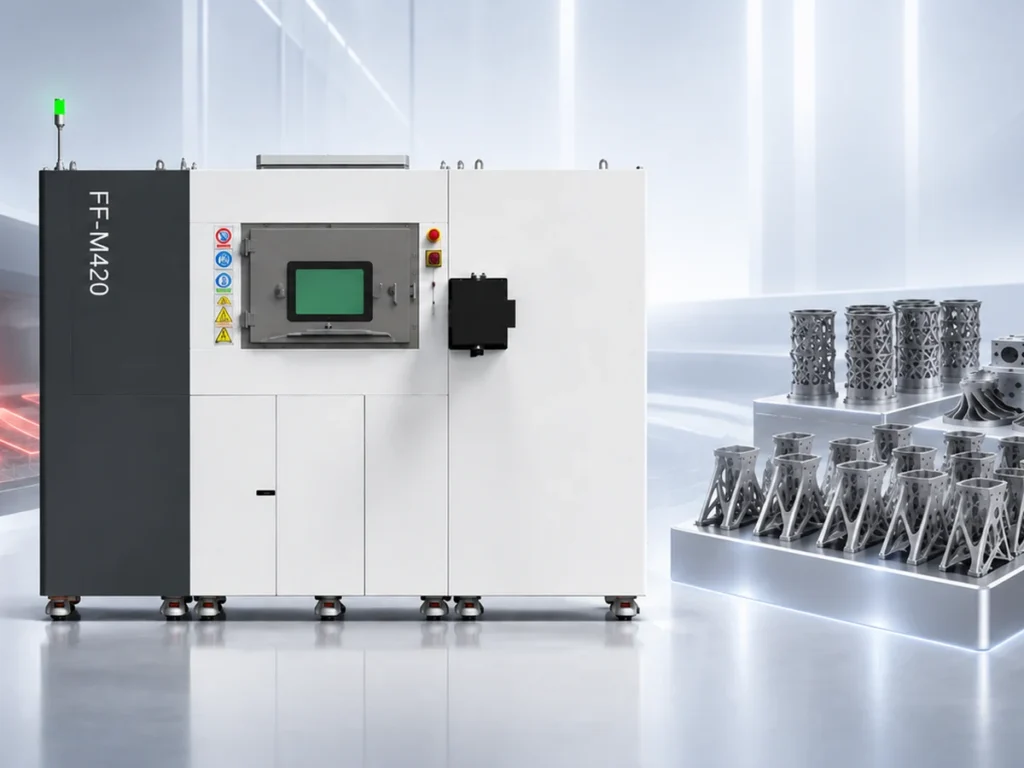

Серийный выпуск на одной платформе
Лазеры работают одновременно, поэтому на платформе выгодно строить плотную партию: детали потока, крыльчатки, облегчённые конструкции за одно построение. Чем больше лазеров, тем короче цикл.
07
Цельные детали для машиностроения
Корпуса, крыльчатки и детали с внутренними каналами печатаются цельными: узел, который раньше собирали из нескольких частей, выходит за одно построение. Сборка и сроки изготовления короче.
08
Облегчённые детали для авиакосмоса
Детали из титановых и алюминиевых сплавов со сложной внутренней структурой для авиакосмической техники: масса меньше, деталей в узле меньше.
09
Аддитивная установка для промышленных предприятий
Аддитивное производство на SLM-установке заменяет фрезеровку и литьё там, где у детали сложные внутренние каналы или нужна быстрая смена изделия. FF-M420Q выпускает серии корпусов, пресс-форм и облегчённых деталей.

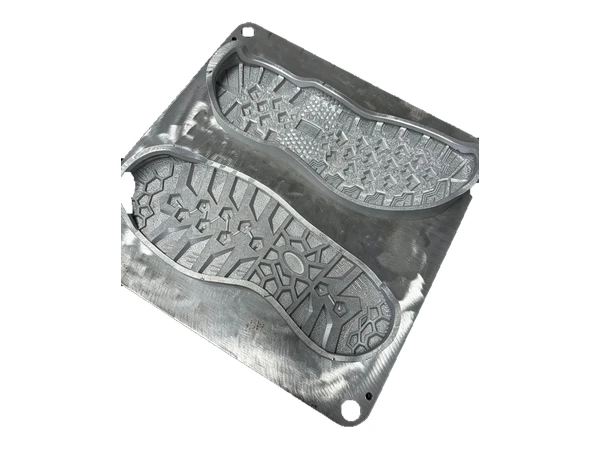

Обувная пресс-форма
Пресс-форма подошвы с рельефом протектора, напечатанная металлом целиком.
Спиральный корпус
Корпус с патрубком и внутренним спиральным каналом: сложная полость печатается целиком, без сборки из частей.

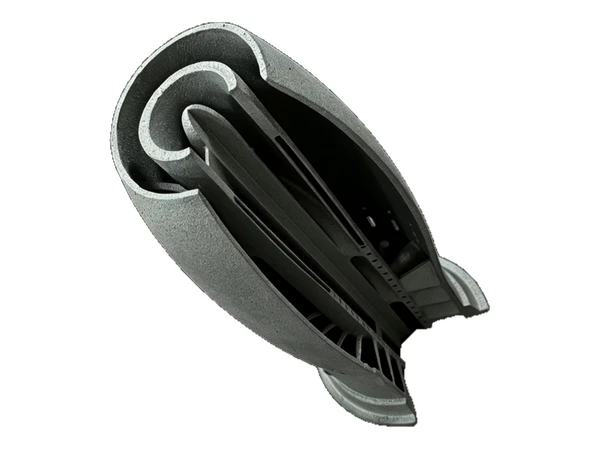

Изогнутый канал
Тонкостенная деталь с изогнутым внутренним каналом, напечатанная за одно построение.
Деталь с решёткой
Тонкостенная деталь с решётчатой структурой: решётка снижает массу и печатается вместе с деталью.
Часто задаваемые вопросы
Метод построения® - официальный дилер FastForm в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: она зависит от числа лазеров (4, 6 или 8) и комплектации, которую подбирают под задачу.
Это оборудование, которое строит деталь слоями по цифровой модели, а не вырезает её из заготовки. Эта установка сплавляет металлический порошок лазерами слой за слоем.
Модель готовят в FastLayer: исправляют, расставляют на платформе и нарезают на слои. Затем установка печатает деталь в среде аргона или азота, а FastFab показывает ход печати в реальном времени.
Размером: у этой установки область печати 420 × 380 × 300 мм, у FF-M800 - 650 × 650 × 800 мм. Лазеры у обеих - 4, 6 или 8 по 500 Вт.
Нержавеющей и инструментальной сталью, титановыми, кобальт-хромовыми и алюминиевыми сплавами. Подходит порошок с частицами 15-45 мкм.
Трёхфазная сеть 380 В и аргон или азот для рабочей камеры, расход газа 5 л/мин. Потребляемую мощность назовём в коммерческом предложении.
БрендFastForm
Страна производителяКитай
Класс оборудованияПромышленные
Отраслевое решениеПроизводство
Технология печатиСелективное лазерное плавление (SLM)
Область печати420 × 380 × 300 мм
Тип лазераволоконный, 1064 нм
Мощность лазера4 × 500 Вт; 6 × 500 Вт; 8 × 500 Вт (на выбор)
Пятно луча0,05-0,2 мм, регулируется
Скорость сканированиядо 10 м/с
Повторяемость сканированияне более 2 мкрад
Линейность сканирования99,9 %
Стратегии сканированияшахматная, шестигранные и восьмигранные ячейки, полосы, параллельные линии
Толщина слоя20-100 мкм
Размер частиц порошка15-45 мкм
Нанесение слояподача порошка сверху, нанесение в обе стороны с переменной скоростью
Точность позиционирования оси Z5 мкм (замкнутый контур)
Разрешение оси Z1 мкм
Температура подогрева0-200 °C
Защитный газаргон или азот, 5 л/мин
Циркуляция газа0-9 м³/мин, многослойная газовая завеса
Фильтрзадерживает 99,9 % частиц крупнее 0,1 мкм, контроль ресурса и автоматическое переключение
Материалынержавеющая сталь, инструментальная сталь, титановые сплавы, кобальт-хромовые сплавы, алюминиевые сплавы
Программное обеспечениеFastLayer (подготовка модели и нарезка), FastFab (управление и наблюдение)
Питание380 В, три фазы, мощность по запросу
- Аддитивная установка FF-M420Q
Что докупить: металлические порошки у наших партнёров VM Powder, аргон или азот для камеры.
Опции за доплату: 6 или 8 лазеров вместо 4.
Состав поставки уточняется в коммерческом предложении
FF-M420Q: печать восемью лазерами (англ.)
FF-M420: обзор той же платформы (англ.)
