Металлический порошок BLT-AlSi7Mg
Предзаказ
Артикул: 310028
BLT-AlSi7Mg - алюминиевый порошок AlSi7Mg (AlF357, BLTM): фракции 15-53 и 20-63 мкм. Для лёгких силовых деталей авиации и автомобилей.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

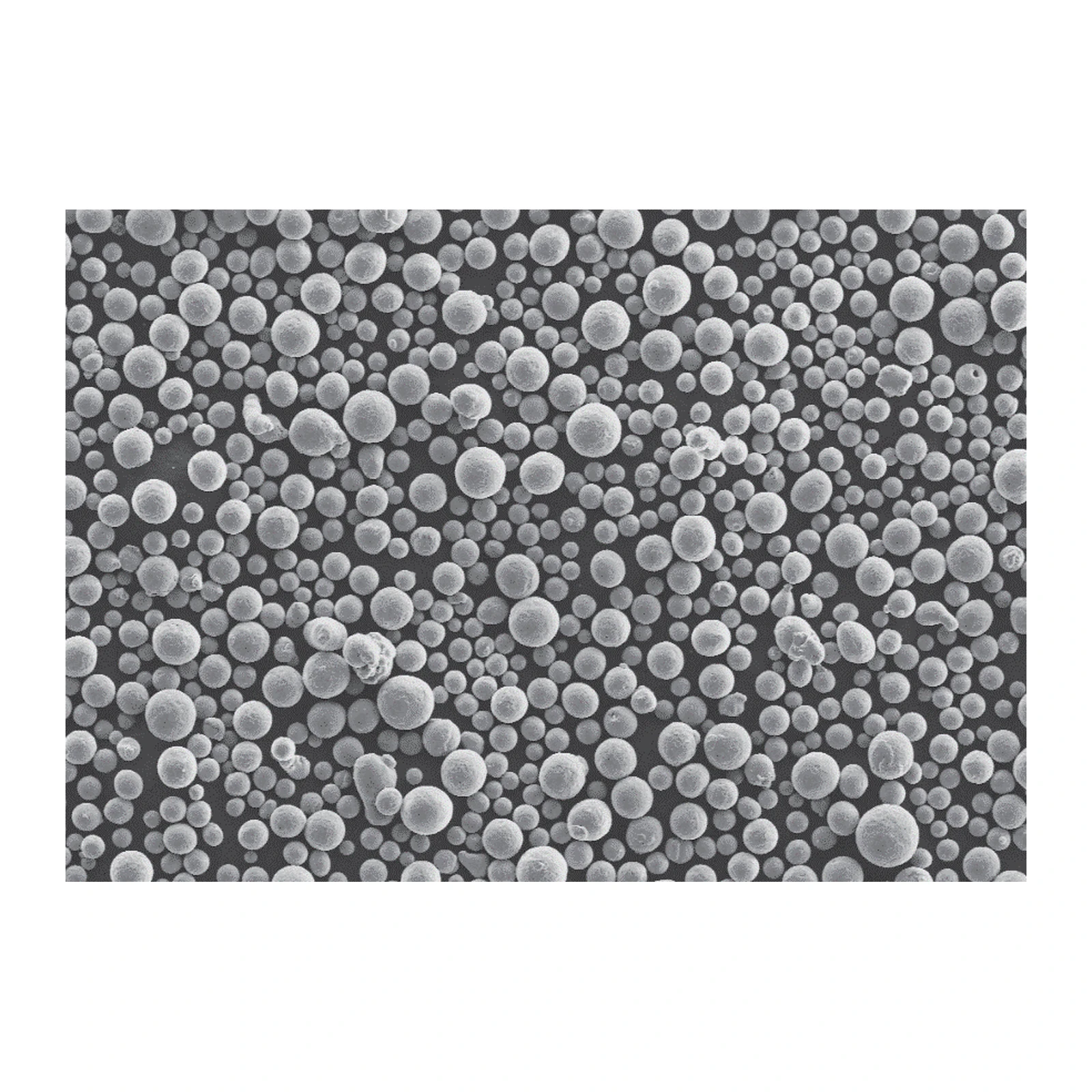

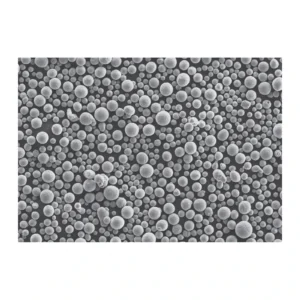

BLT-AlSi7Mg - алюминиевый порошок AlSi7Mg (у BLT - AlF357) для 3D-печати методом селективного лазерного плавления (SLM). Фракции - 15-53 и 20-63 мкм, сферичность частиц - не меньше 0,85, детали после термообработки держат до 445 МПа на разрыв.
У AlSi7Mg узкий интервал кристаллизации и большая скрытая теплота кристаллизации кремния, поэтому сплав хорошо течёт в ванне расплава, мало садится и меньше склонен к горячим трещинам. Сплав лёгкий, с высокой удельной прочностью и хорошей стойкостью к коррозии. Полых частиц - не больше 5 %, слой при печати - 30 мкм, плотность деталей - 2,66 г/см³.
Порошок BLT-AlSi7Mg подходит для авиации и космической техники, автомобилей и силовых деталей. Свойства деталей в паспорте BLT получены на установках BLT-A300, BLT-A320, BLT-S400, BLT-S450, BLT-S600, BLT-S615 и BLT-S800: сплав печатают, например, на BLT-A300, BLT-S400, BLT-S600 и BLT-S800, все модели - в разделе 3D-принтеры по металлу. Другие марки - в разделе Металлический порошок для 3D принтера. Мелкие алюминиевые порошки взрывоопасны: для работы с ними нужны станция просеивания порошка и взрывозащищённый пылесос, другое оборудование - в разделе Взрывозащищённое оборудование.
Распределение частиц измеряют лазерным анализатором: у фракции 15-53 мкм D10 - 10-25 мкм, D50 - 25-40 мкм, D90 - 45-65 мкм; у фракции 20-63 мкм D10 - 20-30 мкм, D50 - 30-55 мкм, D90 - 60-80 мкм. Печатают в аргоне слоем 30 мкм. Шероховатость деталей после печати - 5-6 мкм на верхней наклонной поверхности под 45° и на вертикальных стенках, 18-20 мкм на нижней наклонной поверхности. Отжиг - выдержка при 165 °C 6 часов с охлаждением на воздухе. Состав держат в узких пределах: кремний 6,5-7,5 %, магний 0,4-0,7 %, бериллий - не больше 0,002 %. Кроме фракций для SLM, в линейке BLT есть порошки 0-20, 53-105 и 75-180 мкм для других технологий печати. Сплав недорогой, а низкая усадка снижает риск горячих трещин. Описание марки у производителя - xa-blt.com.
Порошки BLTM выпускает Xi'an Bright Laser Technologies (BLT) на собственном порошковом заводе в Сиане: марки компании покрывают больше 90 % распространённых порошков для аддитивного производства, а химический состав проверяет испытательный центр с аккредитацией CNAS. Все товары бренда - в каталоге металлические порошки и 3D-принтеры BLT. Если останутся вопросы, наши специалисты помогут.
- Алюминиевый сплав AlSi7Mg (AlF357)
- Фракции 15-53 и 20-63 мкм
- До 445 МПа после термообработки
- Мало склонен к трещинам
- Плотность деталей 2,66 г/см³
Как делают порошок BLT-AlSi7Mg
Порошок BLT-AlSi7Mg делают на собственном порошковом заводе BLT в Сиане распылением с подобранными параметрами процесса. Готовый порошок рассеивают на фракции под разные технологии печати.
01
Как проверяют металлический порошок
Химический состав проверяет испытательный центр BLT с аккредитацией CNAS, распределение частиц - лазерный анализатор. Отдельно измеряют текучесть, насыпную плотность и форму частиц, а порошок проверяют печатью и испытаниями деталей.
02
Фракции под технологию печати
Система просеивания делит порошок на фракции: 15-53 и 20-63 мкм идут на SLM-печать, а в линейке BLT есть и более крупные фракции для других технологий. Фракцию подбирают под принтер и задачу.
03
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена зависит от фракции и объёма партии. Оставьте заявку - подготовим предложение.
Кремний 6,5-7,5 %, магний 0,4-0,7 %, титан 0,04-0,2 %, марганец до 0,2 %, железо, цинк и медь до 0,1 %, бериллий до 0,002 %, остальное - алюминий.
После печати предел прочности 400-410 МПа, предел текучести 220-250 МПа, удлинение 12-14 %. После отжига при 165 °C - 425-445 МПа, 280-300 МПа и 7-11 %, твёрдость около 125 HV1.
Да, мелкий алюминиевый порошок взрывоопасен. Для работы с ним нужны станция просеивания и взрывозащищённый пылесос, печать идёт в аргоне.
Свойства в паспорте BLT получены на установках BLT-A300, BLT-A320, BLT-S400, BLT-S450, BLT-S600, BLT-S615 и BLT-S800. Напишите модель вашего принтера - проверим фракцию.
В AlSi7Mg меньше кремния - 6,5-7,5 % против 9-11 %. После печати он пластичнее, а после термообработки прочнее: до 445 МПа против 305 МПа у AlSi10Mg после отжига.
БрендBLT
Основа сплаваАлюминий
Фракция порошка, мкм20-63, 15-53
Технология печатиSLM / LPBF
Страна производителяКитай
МаркаAlSi7Mg (AlF357)
Тип порошкаалюминиевый сплав
Химический состав, %Si 6,5-7,5; Mg 0,4-0,7; Ti 0,04-0,2; Mn ≤ 0,2; Fe, Zn, Cu ≤ 0,1; Be ≤ 0,002; Al - основа
Фракции для SLM15-53, 20-63 мкм
Сферичность≥ 0,85
Доля полых частиц≤ 5 %
Толщина слоя при печати30 мкм
Защитный газаргон
Термообработкаотжиг 165 °C, 6 ч, охлаждение на воздухе
Свойства после печатипредел прочности 400-410 МПа, предел текучести 220-250 МПа, удлинение 12-14 %
Свойства после термообработкипредел прочности 425-445 МПа, предел текучести 280-300 МПа, удлинение 7-11 %
Твёрдость деталей125 HV1 после термообработки
Плотность деталей2,66 г/см³
Для каких задач подходит
Похожие товары
Связанные статьи
T70X: Титановый сплав, преодолевший температурный барьер в 600°C
В течение 30 лет предел в 600°C был жестким ограничением для жаропрочных титановых сплавов. Китайский сплав, названный в честь своей рабочей температуры в 700°C,…
Биопечать гидрогелями: поставка Dr. INVIVO 4D6 в МИРЭА
В Российский технологический университет МИРЭА поставлен биопринтер Dr. INVIVO 4D6 разработки южнокорейской компании ROKIT Healthcare. Оборудование установлено в новом научном корпусе, открытом в рамках…
Локализация по слоям: как аддитивные технологии и реверс-инжиниринг помогли Московскому Политеху создать первый российский гибридный спортпрототип
Цена простоя и космический импорт Как практики в сфере аддитивных технологий, мы считаем, что 3D-печать — это инструмент для решения проблем, а не просто…
