Металлический порошок BLT-420
Предзаказ
Артикул: 310026
BLT-420 - металлический порошок нержавеющей стали 420 (BLTM): фракции 15-45, 15-53 и 20-63 мкм. Для твёрдых деталей, инструмента и клапанов.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

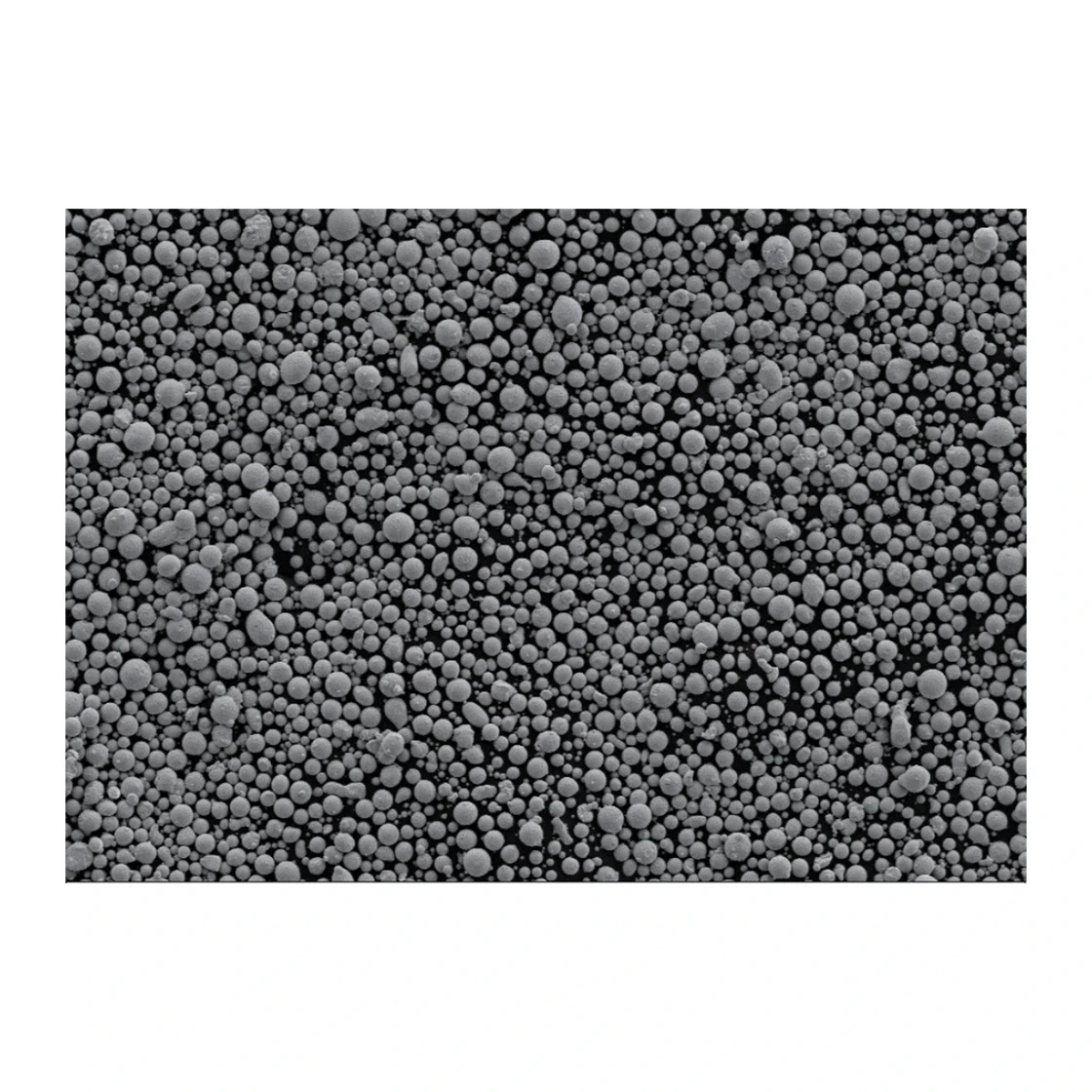

BLT-420 - порошок нержавеющей стали 420 для 3D-печати методом селективного лазерного плавления (SLM). Фракции - 15-45, 15-53 и 20-63 мкм, детали после печати достигают твёрдости 50 HRC, после термообработки - 52 HRC.
Сталь 420 содержит 12-14 % хрома и 0,15-0,35 % углерода: она твёрдая, прочная, хорошо держит коррозию и хорошо полируется. Текучесть порошка - до 30 секунд на 50 г, сферичность - не меньше 0,85, полых частиц - не больше 5 %, слой при печати - 40 мкм. Предел прочности деталей после термообработки (1100 °C, затем старение при 200 °C) - 1800-1810 МПа.
Порошок BLT-420 берут для режущего инструмента, клапанов и насосов, декоративных изделий. Свойства деталей в паспорте BLT получены на установках BLT-A300, BLT-A320, BLT-S400, BLT-S450, BLT-S600, BLT-S615 и BLT-S800: марку печатают, например, на BLT-A300, BLT-S400, BLT-S600 и BLT-S800, все модели - в разделе 3D-принтеры по металлу. Другие марки - в разделе Металлический порошок для 3D принтера. Для просеивания и уборки порошка есть станция просеивания порошка и взрывозащищённый пылесос.
Распределение частиц измеряют лазерным анализатором: у фракции 15-45 мкм D10 - 10-25 мкм, D50 - 25-35 мкм, D90 - 40-60 мкм; у фракции 15-53 мкм D10 - 10-25 мкм, D50 - 25-40 мкм, D90 - 45-65 мкм; у фракции 20-63 мкм D10 - 20-30 мкм, D50 - 30-55 мкм, D90 - 60-80 мкм. Печатают в аргоне слоем 40 мкм. Шероховатость деталей после печати - 6-7 мкм на верхней наклонной поверхности под 45° и на вертикальных стенках, 16-18 мкм на нижней наклонной поверхности. Термообработка - выдержка при 1100 °C 1 час с охлаждением в аргоне, затем старение при 200 °C 4 часа на воздухе. После печати предел текучести - 1100-1200 МПа, предел прочности - 1630-1720 МПа. Кроме фракций для SLM, в линейке BLT есть порошки 0-20, 53-105 и 75-180 мкм для других технологий печати. Сталь 420 хорошо прокаливается и сохраняет прочность и сопротивление ползучести при повышенных температурах, поэтому подходит для нагруженных деталей. Стоимость стали невысокая. Описание марки у производителя - xa-blt.com.
BLT работает с 2011 года и делает полный цикл металлической 3D-печати: установки, порошки, программы. Порошки перед поставкой проверяют печатью на установках разных типов и испытаниями напечатанных деталей. Все товары бренда - в каталоге металлические порошки и 3D-принтеры BLT. Если останутся вопросы, наши специалисты помогут.
- Нержавеющая сталь 420
- Фракции 15-45, 15-53, 20-63 мкм
- Твёрдость деталей 50-52 HRC
- Прочность до 1810 МПа
- Хорошо полируется

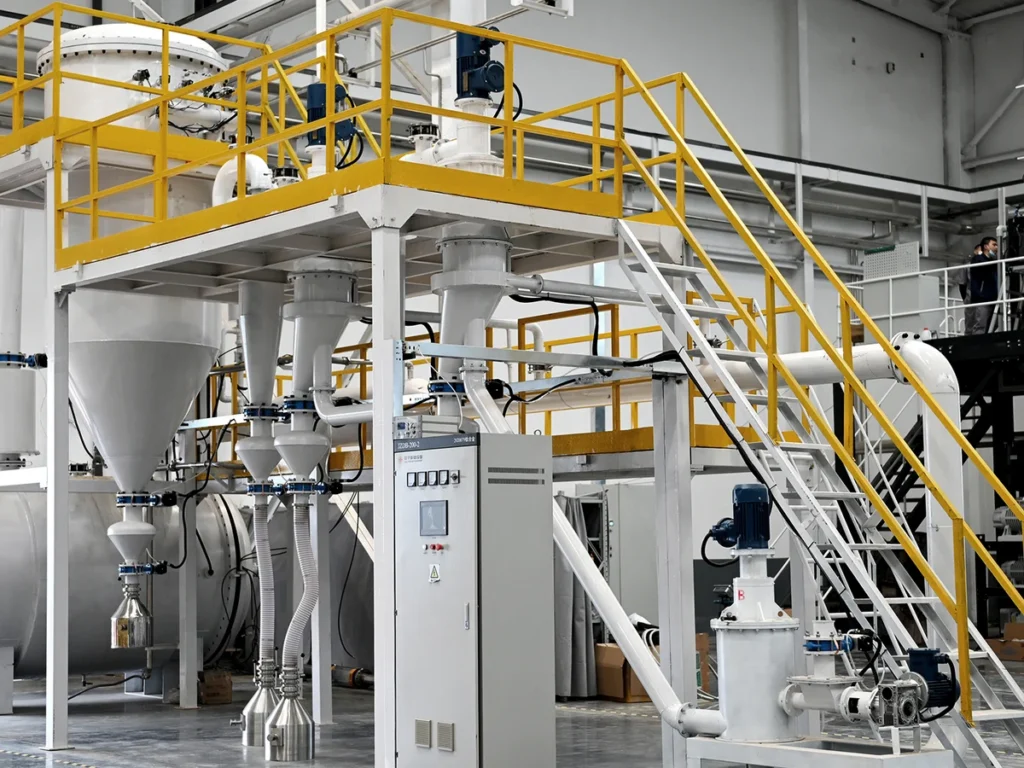

Как делают порошок BLT-420
Порошок BLT-420 делают на собственном порошковом заводе BLT в Сиане распылением с подобранными параметрами процесса. Готовый порошок рассеивают на фракции под разные технологии печати.
01

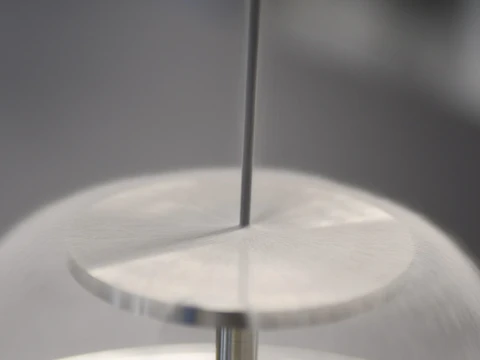

Как проверяют металлический порошок
Химический состав проверяет испытательный центр BLT с аккредитацией CNAS, распределение частиц - лазерный анализатор. Отдельно измеряют текучесть, насыпную плотность и форму частиц, а порошок проверяют печатью и испытаниями деталей.
02

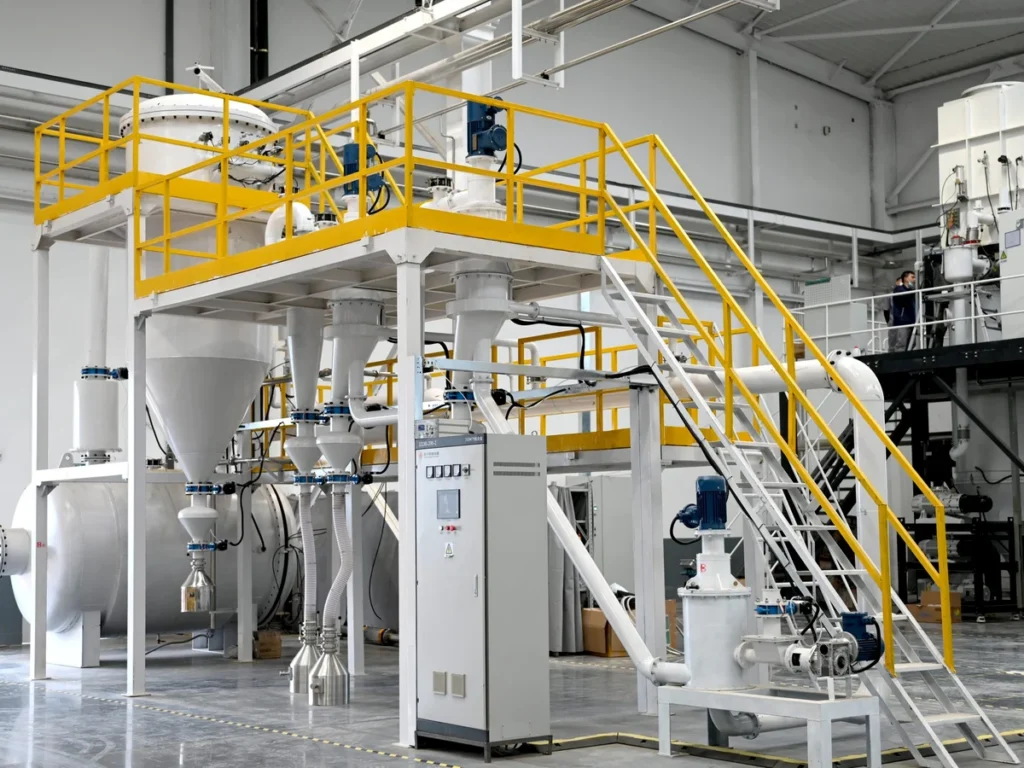

Фракции под технологию печати
Система просеивания делит порошок на фракции: 15-53 и 20-63 мкм идут на SLM-печать, а в линейке BLT есть и более крупные фракции для других технологий. Фракцию подбирают под принтер и задачу.
03
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена зависит от фракции и объёма партии. Оставьте заявку - подготовим предложение.
Углерод 0,15-0,35 %, хром 12-14 %, марганец до 1 %, кремний до 1 %, фосфор до 0,04 %, сера до 0,03 %, остальное - железо.
После печати - около 50 HRC (500 HV1), после термообработки - около 52 HRC (550 HV1).
Предел текучести 1340-1350 МПа, предел прочности 1800-1810 МПа, удлинение около 12 %. Режим - выдержка при 1100 °C 1 час и старение при 200 °C 4 часа.
Свойства в паспорте BLT получены на установках BLT-A300, BLT-A320, BLT-S400, BLT-S450, BLT-S600, BLT-S615 и BLT-S800. Напишите модель вашего принтера - проверим фракцию.
Для режущего инструмента, клапанов и насосов, декоративных изделий - там, где нужны твёрдость, стойкость к коррозии и хорошая полировка.
БрендBLT
Основа сплаваЖелезо (стали)
Фракция порошка, мкм15-45, 20-63, 15-53
Технология печатиSLM / LPBF
Страна производителяКитай
Марка420
Тип порошканержавеющая сталь
Химический состав, %C 0,15-0,35; Cr 12-14; Mn ≤ 1; Si ≤ 1; P ≤ 0,04; S ≤ 0,03; Fe - основа
Фракции для SLM15-45, 15-53, 20-63 мкм
Текучесть≤ 30 с/50 г
Сферичность≥ 0,85
Доля полых частиц≤ 5 %
Толщина слоя при печати40 мкм
Защитный газаргон
Термообработка1100 °C, 1 ч, охлаждение в аргоне; старение 200 °C, 4 ч, на воздухе
Свойства после печатипредел текучести 1100-1200 МПа, предел прочности 1630-1720 МПа, удлинение 7-19 %
Свойства после термообработкипредел текучести 1340-1350 МПа, предел прочности 1800-1810 МПа, удлинение 12 %
Твёрдость деталей50 HRC после печати, 52 HRC после термообработки
Для каких задач подходит
Похожие товары
Связанные статьи
T70X: Титановый сплав, преодолевший температурный барьер в 600°C
В течение 30 лет предел в 600°C был жестким ограничением для жаропрочных титановых сплавов. Китайский сплав, названный в честь своей рабочей температуры в 700°C,…
Биопечать гидрогелями: поставка Dr. INVIVO 4D6 в МИРЭА
В Российский технологический университет МИРЭА поставлен биопринтер Dr. INVIVO 4D6 разработки южнокорейской компании ROKIT Healthcare. Оборудование установлено в новом научном корпусе, открытом в рамках…
Локализация по слоям: как аддитивные технологии и реверс-инжиниринг помогли Московскому Политеху создать первый российский гибридный спортпрототип
Цена простоя и космический импорт Как практики в сфере аддитивных технологий, мы считаем, что 3D-печать — это инструмент для решения проблем, а не просто…
