Аэроспайк двигатель — ракетный двигатель, у которого вместо привычного сопла-колокола стоит центральное тело в форме сужающегося конуса. Струя расширяется снаружи этого конуса, и её внешней границей служит сама атмосфера. Поэтому один и тот же двигатель работает эффективно и у земли, и в вакууме, а классическое сопло рассчитано только на одну высоту.
Идею знают с середины прошлого века, но до серийной ракеты она так и не дошла: центральное тело стоит в самой горячей части потока, и охладить его традиционными методами изготовления почти невозможно. В 2020-х ситуацию изменила 3D-печать металлом. Каналы охлаждения теперь выращивают прямо в стенках двигателя, а сам двигатель печатают одной деталью.
Статья для инженеров и технологов, которые следят за аддитивным производством в авиации и космосе. Разбираем, как устроен аэроспайк, почему проект NASA X-33 закрыли, как LEAP 71 и HBD напечатали метровый аэроспайк XRA-2E5 тягой 200 кН и зачем такой двигатель многоразовой ракете Aspire Oryx.
Как устроен аэроспайк двигатель и чем он отличается от сопла-колокола
В любом жидкостном ракетном двигателе топливо и окислитель сгорают в камере, а горячий газ разгоняется в сопле. Сопло превращает давление и температуру газа в скорость струи, от скорости струи зависит тяга. Расширение работает лучше всего, когда давление газа на выходе из сопла равно давлению снаружи.
Почему колокол хорош только на одной высоте
У сопла-колокола выходной диаметр постоянный, значит, и давление на срезе одно. Конструктор выбирает его под определённую высоту. Ниже этой высоты атмосфера давит сильнее струи, поток перерасширен и теряет тягу. Выше — газ выходит с избыточным давлением, и часть энергии уходит в стороны. Поэтому у ракет обычно разные двигатели: на первой ступени сопла короче, на верхней — длинные вакуумные колокола.
Что делает центральное тело
У аэроспайка схема вывернута наизнанку. Газ выходит из кольцевой щели вокруг основания конуса и течёт вдоль его поверхности. Изнутри поток ограничен стенкой конуса, снаружи — только воздухом. Когда давление снаружи падает, струя сама расширяется шире, когда растёт — поджимается. Такой эффект называют компенсацией по высоте: двигатель держит близкий к расчётному режим во всём диапазоне полёта.
Полноразмерный конус получается длинным и тяжёлым, поэтому его обычно усекают. Срезанное основание обдувают частью газа, и поток за ним частично восстанавливает недостающую поверхность. Бывают кольцевые аэроспайки (конус по оси двигателя) и линейные (клин, вдоль которого стоят камеры в ряд). В русскоязычной литературе такой двигатель называют клиновоздушным ракетным двигателем.
| Признак | Сопло-колокол | Аэроспайк |
|---|---|---|
| Граница струи | Стенка сопла | Стенка центрального тела и атмосфера |
| Расчётный режим | Одна высота | Подстраивается под высоту |
| Самое нагруженное место | Критическое сечение сопла | Центральное тело и его вершина |
| Охлаждение | Отработано десятилетиями | Сложнее: тело омывается потоком со всех сторон |
| Опыт применения | Все серийные ракеты | Стендовые и опытные образцы |
Почему аэроспайк полвека не выходил со стенда
Самая известная попытка — программа NASA X-33, которую с 1994 года вели вместе с Lockheed Martin. Демонстратор многоразового одноступенчатого корабля должен был летать на линейных аэроспайках XRS-2200. Двигатели испытывали на стенде A-1 в Космическом центре Стенниса, но 1 марта 2001 года NASA отказалось финансировать программу дальше. К этому моменту агентство вложило в X-33 почти 1 млрд долларов, Lockheed Martin — около 400 млн. NASA объяснило решение тем, что замысел опередил возможности имевшихся технологий.
У самого аэроспайка три известные трудности:
- Охлаждение. Центральное тело находится в потоке продуктов сгорания: у пары метан и кислород температура в камере около 3000 °C. Вершину конуса охладить труднее всего, туда хуже подвести охладитель.
- Масса. Полноразмерный конус тяжелее короткого сопла, а при усечении часть тяги теряется.
- Изготовление. Каналы охлаждения в стенках конуса и камеры при механической обработке и пайке собирают из многих деталей. Каждый шов и фланец — место возможного дефекта.
Первые две трудности решаются расчётом. Третья полвека упиралась в технологию: нужную геометрию нельзя было сделать без сотен стыков.
Как 3D-печать металлом сделала аэроспайк реальным
Селективное лазерное сплавление (SLM) снимает ограничение по геометрии. Установка слой за слоем сплавляет металлопорошковую композицию лазером, поэтому внутри стенки можно вырастить сеть тонких каналов любой формы. Регенеративное охлаждение, при котором компонент топлива сначала проходит по каналам в стенках, а потом попадает в камеру сгорания, перестаёт быть задачей сборки. Подробнее о самом процессе — в статье о том, как работают металлические 3D-принтеры.
Для камер малой тяги обычно берут медные сплавы CuCrZr и GRCop-42: они хорошо проводят тепло. Для крупных деталей — никелевые суперсплавы вроде Inconel 718, которые сохраняют прочность при высокой температуре. Ниже — напечатанные аэроспайки, которые прошли испытания или изготовлены в последние годы.
| Двигатель | Год | Тяга | Топливо | Сырьё и установка | Статус |
|---|---|---|---|---|---|
| Pangea Aerospace DemoP1 | 2021 | около 20 кН | метан + кислород | GRCop-42, EOS M290 | огневые испытания в DLR |
| TU Dresden, проект ASPIRER | 2024 | 6 кН | перекись водорода + керосин | SLM | огневые испытания |

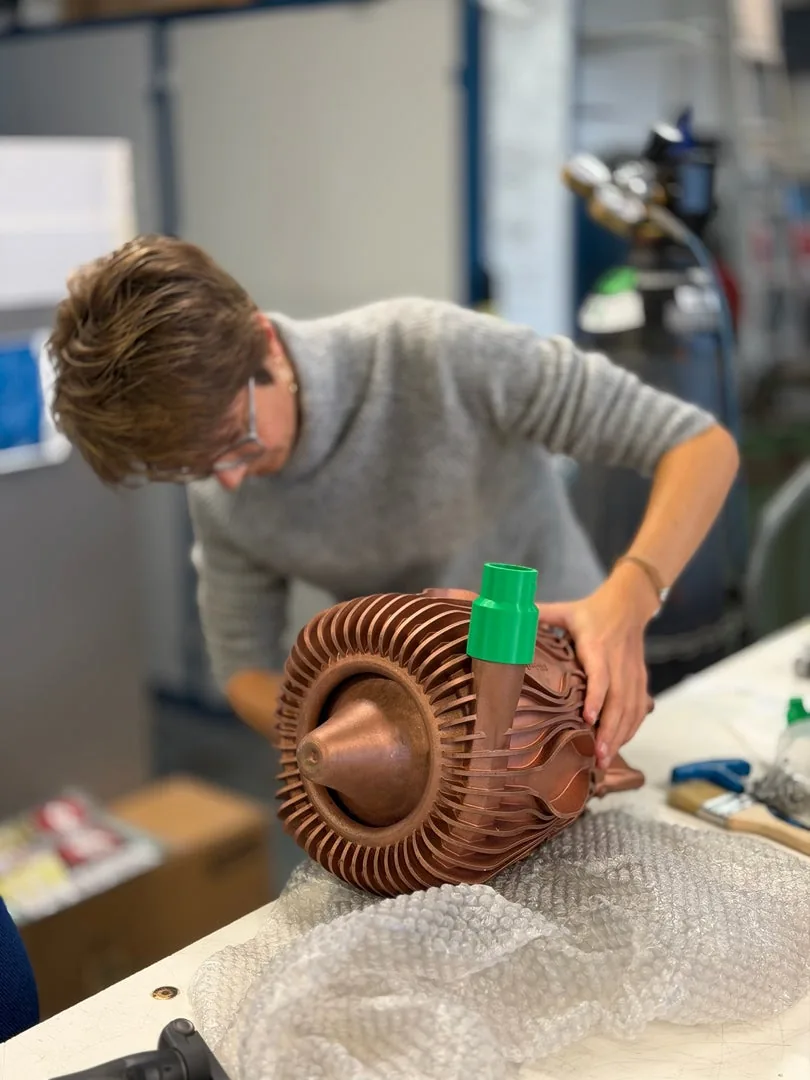

| LEAP 71, малый аэроспайк | 2024 | 5 кН | кислород + керосин | CuCrZr, Aconity3D | огневые испытания в Великобритании |
| LEAP 71, аэроспайк 20 кН | 2025 | 20 кН | метан + кислород | CuCrZr, Aconity3D | один пуск, давление в камере 50 бар |
| LEAP 71 XRA-2E5 | 2026 | 200 кН | метан + кислород | Inconel 718, HBD 800 | изготовлен, огневых испытаний не было |
Таблица показывает главное: за пять лет напечатанные аэроспайки выросли от лабораторных камер до тяги верхней ступени орбитальной ракеты. Сначала печатали небольшие медные двигатели на установках со стандартной камерой, теперь — метровые монолиты на крупноформатных многолазерных машинах.
Noyron: двигатель выводит вычислительная модель
Свободу геометрии, которую даёт печать, ещё нужно использовать: вручную начертить в CAD тысячи каналов переменного сечения, увязанных с тепловым расчётом, почти невозможно. Дубайская компания LEAP 71, основанная в 2023 году Йозефиной Лисснер и Лином Кайзером, решает это своей вычислительной моделью Noyron.
Noyron — не чат-бот и не генеративная нейросеть, которая рисует картинки. Это программная модель, в которую заложены физика (термодинамика, течение газа, теплообмен), инженерная логика и ограничения производства. Инженер задаёт требования: тягу, компоненты топлива, давление в камере. Модель сама строит готовую к печати геометрию, включая каналы регенеративного охлаждения. Если требования меняются, двигатель пересчитывается заново, без перечерчивания.
В XRA-2E5 оба криогенных компонента работают охладителями. Метан, который кипит при минус 162 °C, проходит по каналам наружной камеры, жидкий кислород (минус 183 °C) — по каналам центрального тела. Топливо отбирает тепло у стенок, которые иначе расплавились бы, и только потом сгорает.
XRA-2E5: метровый аэроспайк, напечатанный за 289 часов

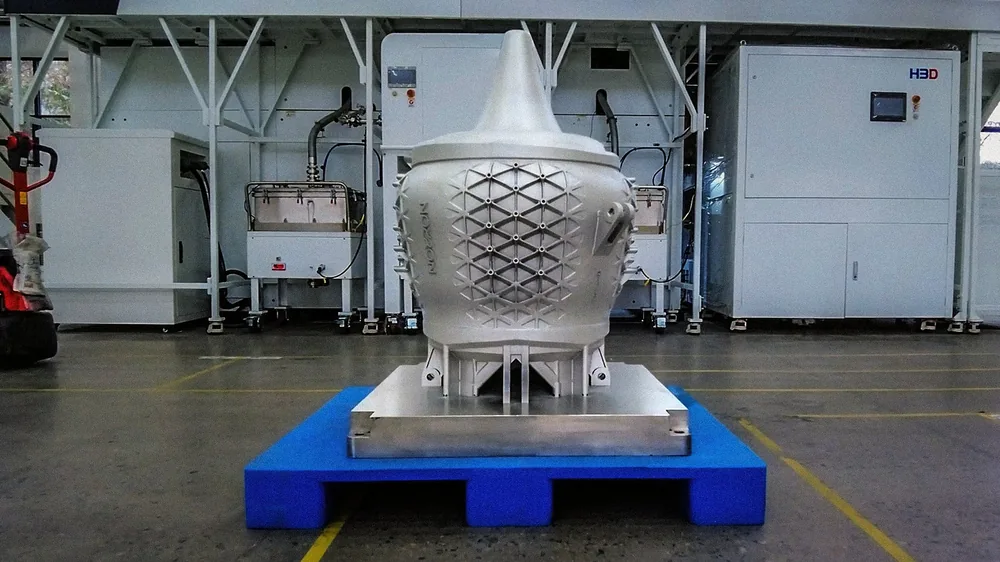

12 марта 2026 года LEAP 71 и HBD показали XRA-2E5 на выставке TCT Asia в Шанхае. Это метановый аэроспайк двигатель тягой 200 кН (около 20 тонн) и высотой 1 м, напечатанный одной деталью. Характеристики и процесс описаны в совместном пресс-релизе LEAP 71 и HBD.
Как его печатали

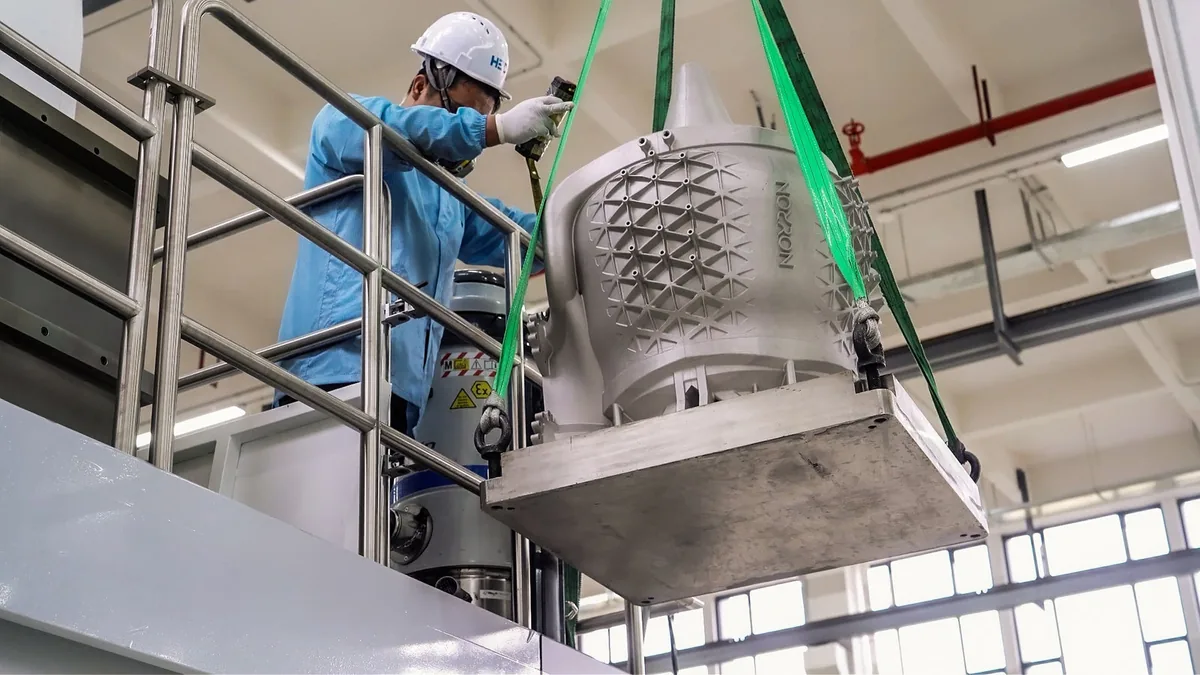

Двигатель сделали из Inconel 718 на установке HBD 800: 10 лазеров по 500 Вт и объём построения 830 × 830 × 1250 мм. Печать шла 289 часов без остановки. Деталь высотой 1 м занимает большую часть рабочей высоты камеры, а сечение делят между собой 10 лазеров, каждый в своей зоне.

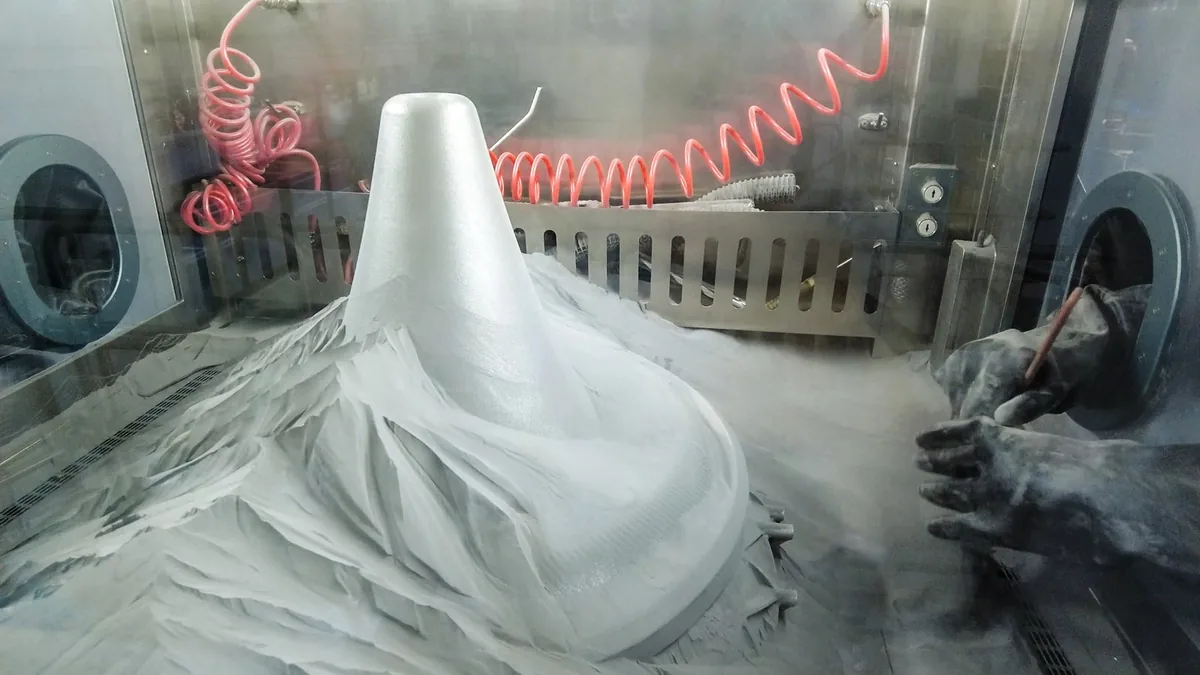

Такая печать требует трёх вещей, которых нет у небольших установок: согласованной работы многих лазеров на стыках зон, стабильной атмосферы в большой рабочей камере на протяжении почти двух недель и системы подачи порошка, которая не даст сбоя на сотнях часов. После печати деталь ещё нужно извлечь из порошка, снять с платформы построения и убрать поддержки, а при необходимости провести термообработку.
Что уже проверено, а что нет
XRA-2E5 — производственный образец: он доказывает, что двигатель такого размера можно напечатать целиком. Огневых испытаний у него не было, и на конец октября 2026 года сообщений о них нет. LEAP 71 и HBD называют его крупнейшим напечатанным аэроспайком, но независимого реестра таких двигателей не существует.

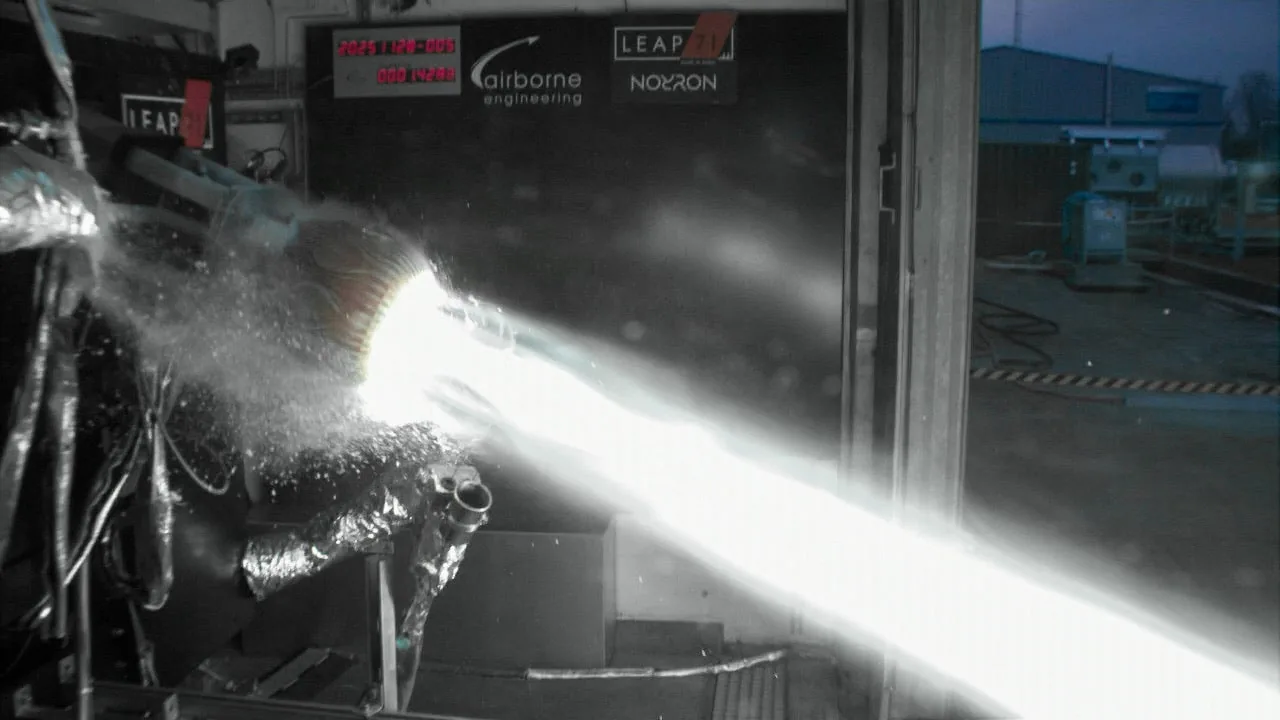

Испытания меньших двигателей Noyron дают представление, что впереди. Аэроспайк на 5 кН в декабре 2024 года отработал на стенде Airborne Engineering в Великобритании. Аэроспайк на 20 кН в декабре 2025 года сделал только один пуск из-за проблем при запуске, но вышел на давление в камере 50 бар. Масштаб в десять раз по тяге — отдельная инженерная задача, и стенды для метанового двигателя на 200 кН есть далеко не везде.
Зачем аэроспайк многоразовой ракете Aspire Oryx
XRA-2E5 сделан под конкретную ракету. В ноябре 2025 года LEAP 71 подписала соглашение с Aspire Space Technologies, которая разрабатывает полностью многоразовый носитель Oryx. По пресс-релизу Aspire, это двухступенчатая ракета на метане и жидком кислороде с десятью двигателями: пять по 1000 кН на первой ступени и пять по 200 кН на второй. Генеральный директор компании — Стэн Руденко.
Вторая ступень Oryx — корабль D2 Cargo с посадочными опорами. Он должен выводить груз, работать на орбите и возвращаться на Землю, садясь на тяге двигателей. Здесь и нужен аэроспайк двигатель: ступени, которая и работает в вакууме, и садится у земли, один тип двигателя заменяет два. Большой ракете вроде Starship можно везти два набора двигателей (атмосферные и вакуумные), кораблю класса D2 Cargo лишняя масса обходится дороже.
| Режим | Что возвращается | Груз на низкую орбиту |
|---|---|---|
| Одноразовый | ничего | 15 т |
| Возврат первой ступени | первая ступень | 12,5 т |
| Полностью многоразовый | обе ступени, включая D2 Cargo | 3 т |
Для сравнения, Falcon 9 высотой 70 м выводит на низкую орбиту до 22,8 т и возвращает только первую ступень. Aspire ставит цель снизить стоимость вывода до 200 долларов за килограмм за счёт полной многоразовости. Это цель компании, а не результат: ракета ещё не летала.
Сроки и где будут пуски
Пресс-релиз Aspire от ноября 2025 года ставил огневые испытания двигателя второй ступени на третий квартал 2026 года, первый полёт — на 2030 год. Пуски компания планирует в ОАЭ и Казахстане. В интервью Fast Company в июле 2026 года Руденко говорил о стартовой площадке на Байконуре, прыжковых испытаниях корабля в 2028 году и орбитальном полёте в 2031 году. Публичных отчётов об огневых испытаниях полноразмерного двигателя на конец октября 2026 года нет.
Что история XRA-2E5 значит для производства
Ракетный двигатель — крайний случай, но выводы из него переносятся на обычные изделия с внутренним охлаждением и сложной оснасткой: теплообменники, форсунки, литьевые формы с конформными каналами, корпуса турбомашин.
- Геометрия больше не ограничивает конструкцию. Каналы любой формы внутри стенки печатаются так же, как сплошной металл, а десятки деталей сводятся в одну.
- Без расчётного проектирования печать раскрывается наполовину. Чтобы использовать свободу формы, нужны инструменты, которые сами строят геометрию под заданные нагрузки и тепловые потоки.
- Размер детали задаёт выбор установки. Метровые монолиты требуют крупноформатных многолазерных машин; о том, как считать экономику таких проектов, мы писали в статье про 3D-печать крупного формата.
- Сырьё и режимы решают не меньше машины. Для горячих зон берут никелевые суперсплавы вроде порошка Inconel 718, для теплонапряжённых камер — медные сплавы, и под каждое сочетание сплава и установки нужен отработанный набор параметров.
- Изготовление — это ещё не годная деталь. Без извлечения из порошка, термообработки, контроля внутренних каналов и испытаний напечатанный двигатель остаётся макетом. Пример XRA-2E5 это хорошо показывает.
Крупноформатные установки, на которых делают такие детали, собраны на странице бренда HBD. Самая большая машина линейки, HBD 1600, имеет объём построения 1600 × 1600 × 1750 мм и 28 лазеров по 500 Вт. Задачи отрасли разобраны в разделе о космической промышленности.
Вопросы и ответы
Что такое аэроспайк простыми словами?
Аэроспайк двигатель устроен так, что вместо раструба у него стоит конус, а струя течёт по внешней поверхности конуса. Снаружи струю ограничивает только атмосфера, поэтому двигатель сам подстраивается под высоту и работает эффективно от старта до вакуума.
Почему аэроспайк не используют на серийных ракетах?
Главная причина — охлаждение центрального тела, которое стоит в потоке газа с температурой около 3000 °C. Кроме того, полноразмерный конус тяжёлый, а изготовить его каналы охлаждения традиционными методами сложно. Программу X-33 с линейными аэроспайками NASA закрыло в 2001 году, и до 2020-х крупных проектов не было.
Чем аэроспайк лучше обычного сопла?
Обычное сопло оптимально только на одной высоте, ниже и выше её двигатель теряет тягу. Аэроспайк сохраняет эффективность во всём диапазоне высот. Для многоразовой ступени, которая работает в вакууме и садится у земли, это позволяет обойтись одним типом двигателя вместо двух.
Можно ли напечатать ракетный двигатель на 3D-принтере?
Да, камеры сгорания и сопла с каналами охлаждения уже печатают селективным лазерным сплавлением. Самый крупный пример — аэроспайк XRA-2E5 высотой 1 м и тягой 200 кН, напечатанный из Inconel 718 на HBD 800 за 289 часов. Небольшие двигатели печатают из медных сплавов на установках со стандартной камерой.
Когда полетит Aspire Oryx?
Пресс-релиз Aspire от ноября 2025 года называет первый полёт в 2030 году. В интервью летом 2026 года глава компании говорил об орбитальном полёте в 2031 году и прыжковых испытаниях корабля в 2028 году. Огневых испытаний полноразмерного двигателя пока не было.
Выводы
Аэроспайк двигатель полвека оставался красивой идеей: принцип компенсации по высоте был понятен, а изготовить охлаждаемое центральное тело не получалось. Сочетание двух технологий изменило это. Вычислительная модель строит геометрию каналов, которую не начертить вручную, а селективное лазерное сплавление выращивает её одной деталью.
XRA-2E5 пока производственный образец, и главную проверку огнём ему ещё предстоит пройти. Но путь от медного двигателя на 5 кН до метрового монолита на 200 кН занял меньше двух лет и показывает, что крупноформатная печать металлом готова к самым сложным деталям.
