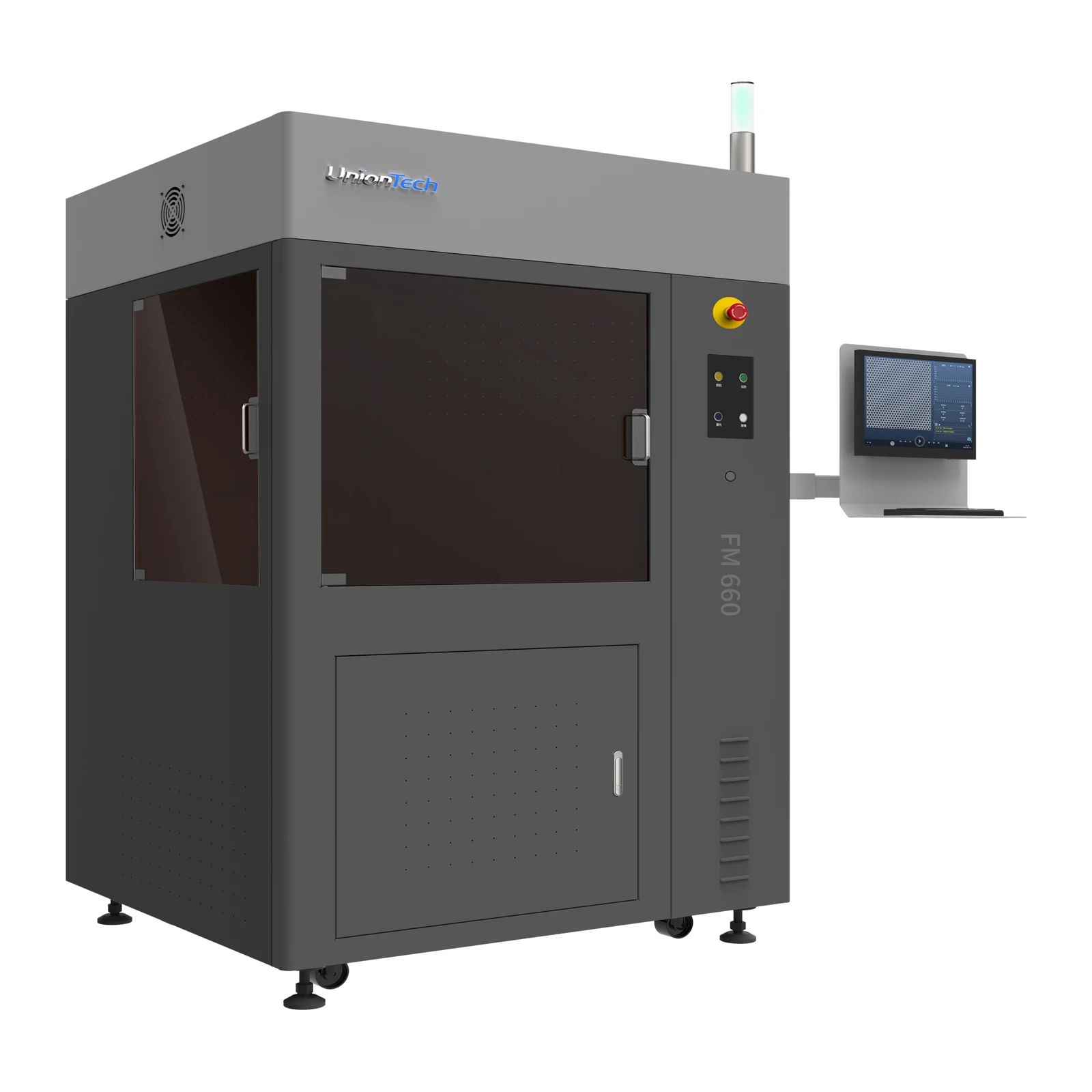

3D-принтер UnionTech FM660

UnionTech FM660 - SLA 3D-принтер для обувной промышленности с областью печати 600 × 600 × 400 мм. Переменное пятно делает печать очень быстрой, а крупный формат помогает плотнее планировать производство.

SLA - стереолитография: ультрафиолетовый лазер рисует сечение детали на поверхности жидкой фотополимерной смолы, смола твердеет, платформа опускается на слой, и так слой за слоем. Технология даёт гладкую поверхность, мелкие детали и точную геометрию, поэтому из SLA-деталей делают прототипы, мастер-модели и модели для литья.

В UnionTech FM660 стоит лазер 355 нм (твердотельный лазер Nd:YVO₄ с утроением частоты), скорость сканирования - 8-15 м/с, пятно - 0,07-0,70 мм, фокус динамический и переменный: мелким пятном лазер прорабатывает контур и мелкие детали, крупным - быстро заполняет сечение. Точность - ±0,1 мм на размерах до 100 мм и ±0,1 % от размера свыше 100 мм, слой - 0,05-0,25 мм.

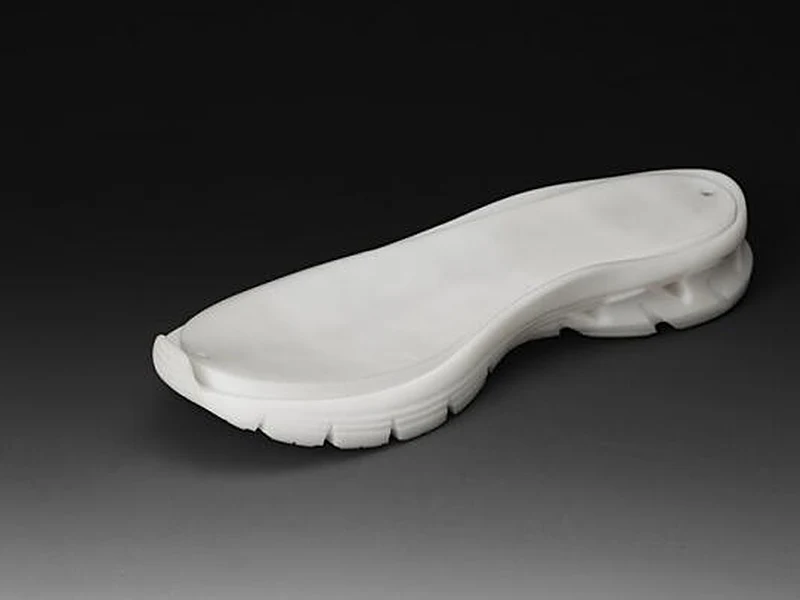

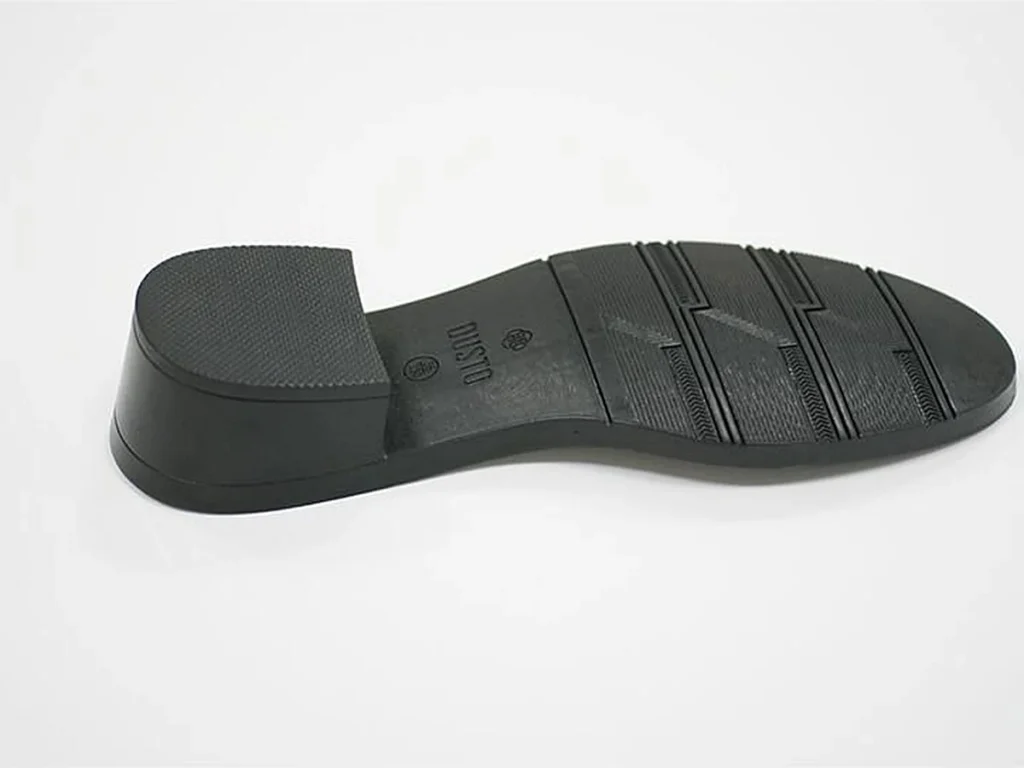

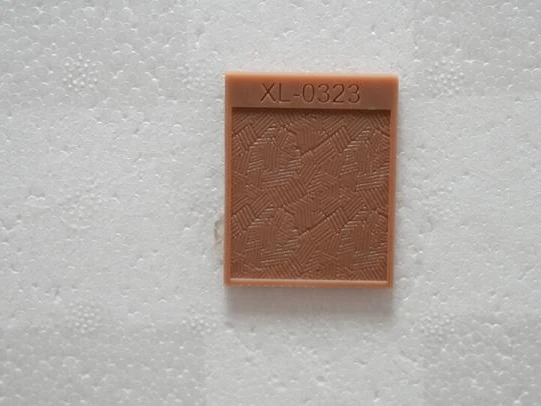

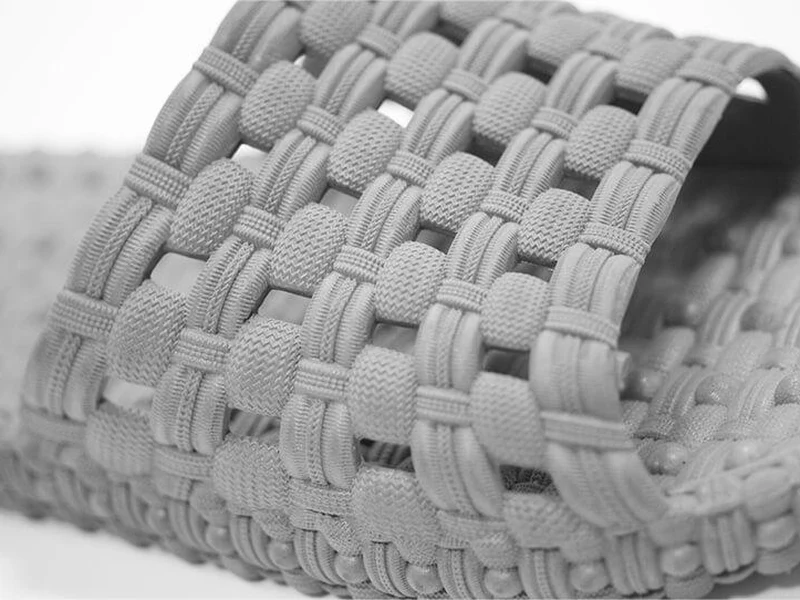

Обувные SLA-принтеры UnionTech восстанавливают рельеф подошвы и боковины с деталями до 0,06 мм. На них массово печатают мастер-модели пресс-форм (в обувном производстве их называют деревянными моделями), быстро делают оснастку, образцы для разработки и пары для примерки новых моделей. Принтерами можно управлять удалённо через платформу EPM: она показывает состояние в реальном времени и помогает распределять задания; оборудование сертифицировано CE.

Типовые задачи - серийные модели подошв и колодок, быстрая оснастка, образцы новых коллекций и пары для примерки. Рядом в линейке - UnionTech FM450 и UnionTech FM700, другие модели - в разделе фотополимерные 3D-принтеры.

Принтером управляет собственная система UnionTech RSCON с замкнутым контуром, а задания готовят в программе Polydevs: она расставляет поддержки и раскладывает детали на платформе. Файлы принимаются в формате STL, принтер подключается к сети по Ethernet. UnionTech разрабатывает и собственные фотополимерные смолы - полиуретановые, тиол-еновые и эпоксидные, в том числе эластичные Elast R80 и R60 и стоматологическую UTR3500.

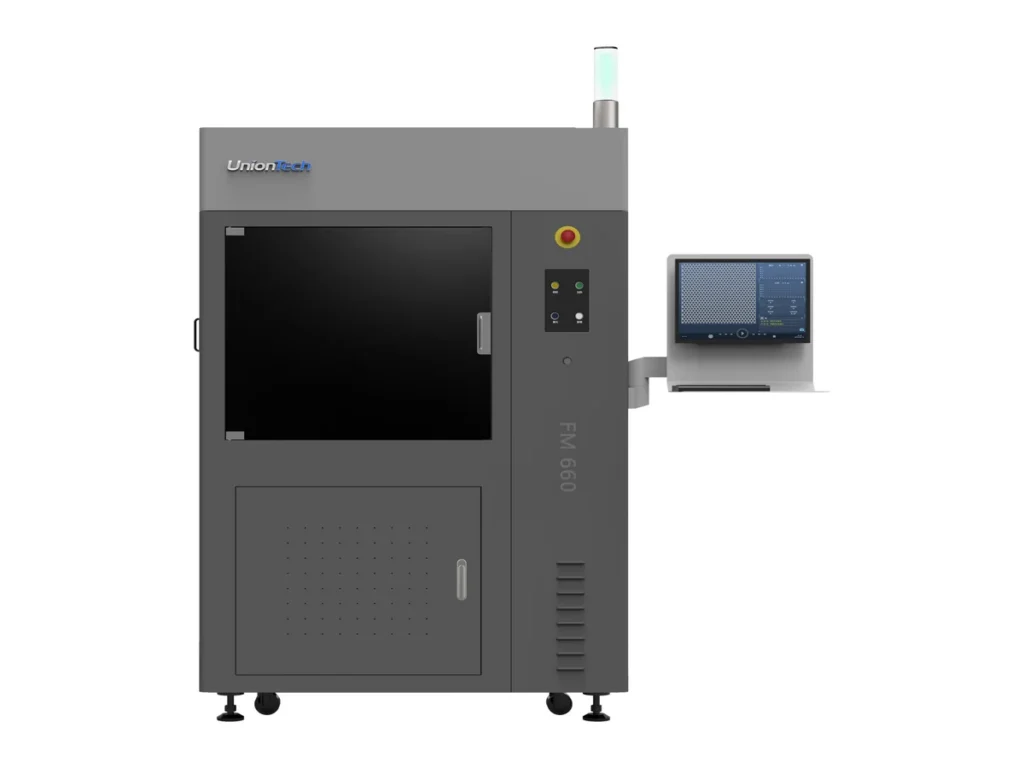

Для запуска UnionTech FM660 нужно место под корпус 1345 × 1295 × 1930 мм, масса принтера - 850 кг, питание - 200-240 В, 50/60 Гц, одна фаза, мощность - 2,6 кВА. Температура в помещении - 22-26 °C, влажность - меньше 40 %. Ванна - сменная или стационарная.

После печати фотополимерные детали промывают от остатков смолы, снимают поддержки и досвечивают в ультрафиолетовой камере, чтобы смола набрала окончательную прочность. Затем детали шлифуют, красят или полируют до прозрачности - так из них получают прототипы, мастер-модели и готовые изделия.

Технологии UnionTech работают в авиакосмической отрасли, электротехнике и бытовой технике, стоматологии, творческих индустриях, образовании, обувном производстве и строительстве - для каждой из этих задач у компании есть свои модели принтеров и материалы.

Министерство промышленности Китая включило UnionTech в число «чемпионов отдельных отраслей производства», а фотополимерные принтеры компании выбрали для 47-го чемпионата WorldSkills по аддитивному производству. Кроме штаб-квартиры в Шанхае, у UnionTech есть офисы в Штутгарте (Германия) и Остине (США). Все модели - в каталоге 3D-принтеры UnionTech. Если останутся вопросы, наши специалисты помогут. Характеристики модели у производителя - на uniontech3d.com.
