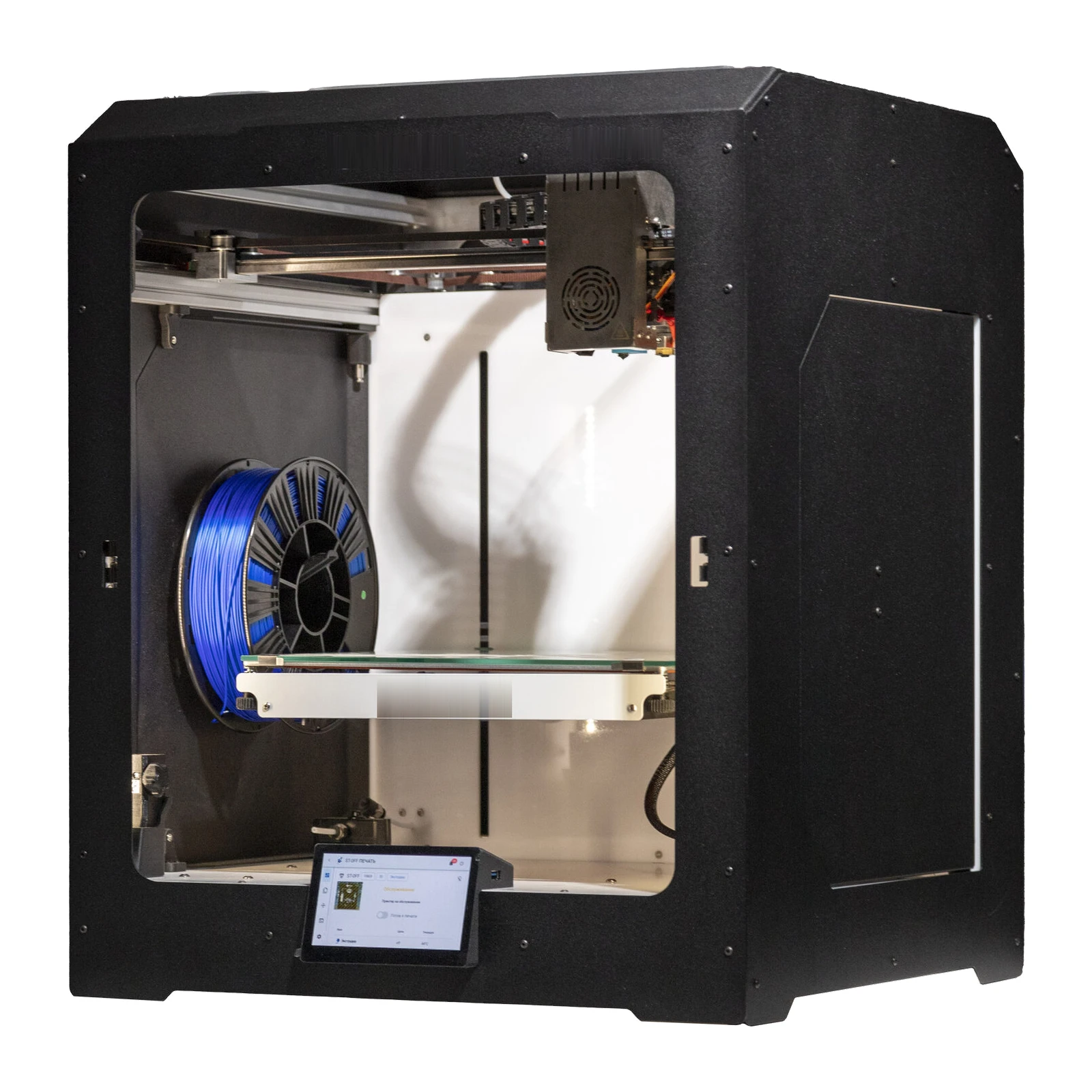

5D-принтер Stereotech 530 Fiber

5D-принтер Stereotech 530 Fiber - промышленный 5-осевой принтер, который армирует детали непрерывным углеволокном (карбоном). Технология 5Dtech наклоняет и вращает деталь во время печати, а второй экструдер укладывает в неё жгут углеволокна, поэтому детали получаются прочнее обычных пластиковых. Основное применение - нагруженные запасные части для промышленного оборудования и функциональные детали.

Технология 5Dtech - это печать с пятью осями: к трём осям обычного FDM-принтера добавлен наклонно-поворотный модуль, который наклоняет и вращает деталь во время печати. Слои ложатся по форме детали - например, по окружности рабочего колеса или винтом по шнеку, - а не горизонтальными «блинами». По данным производителя, прочность деталей вырастает до 300 %, а поддержек и времени печати становится меньше до 80 %. В комплекте есть и обычный стол с подогревом, поэтому принтер работает как классический 3D: модуль 5D снимается, ставится стол, и можно печатать корпуса, оснастку и прототипы привычным способом. Производитель называет это «два принтера в одном».

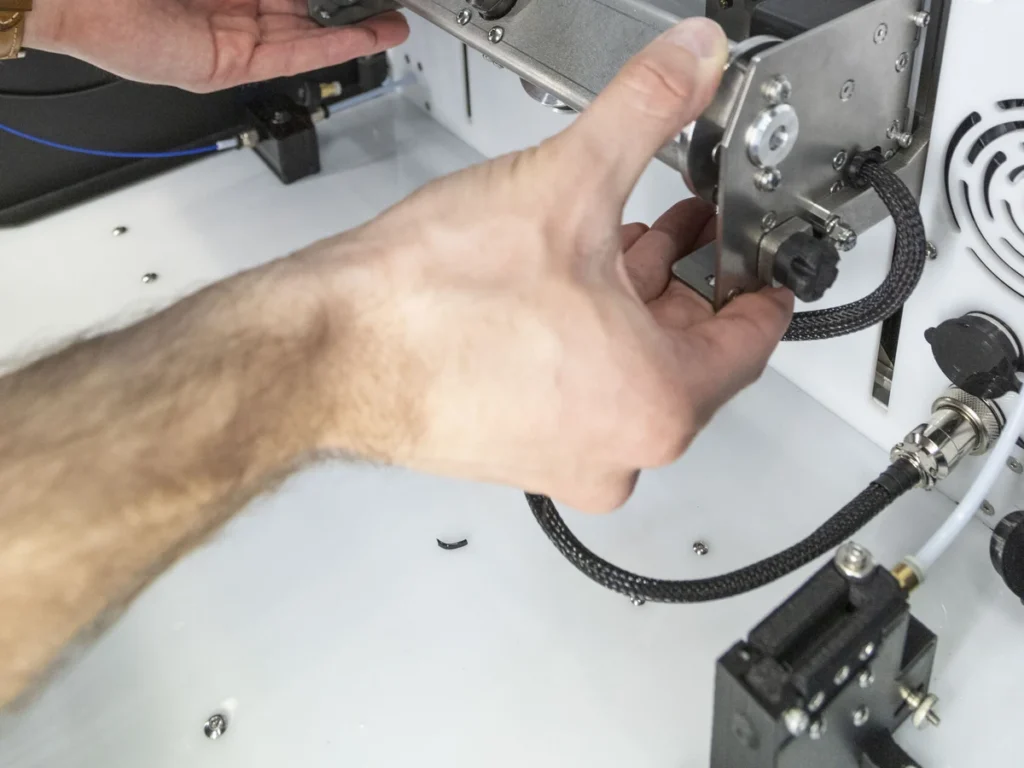

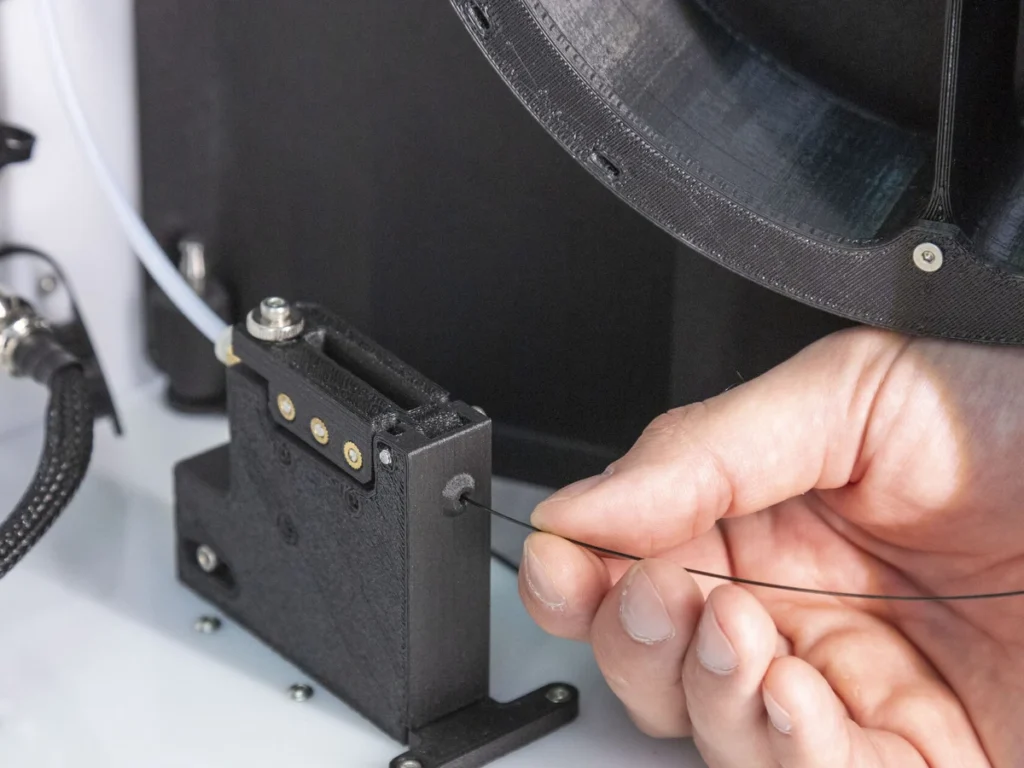

В 530 Fiber первый экструдер печатает филамент, второй подаёт непрерывное волокно 3K (3000 волокон), пропитанное полимерным связующим: пропитка вплавляет волокно в слои пластика. В комплекте - материал ContiFiber CPA (углеволокно 3K с пропиткой PA6, 600 м), PA6, сменное сопло для волокна 1,0 мм, вкладыши и лезвия отсекателя. Толщина ребра с армированием - от 3 мм, без армирования - от 0,4 мм.

Область печати Stereotech 530 Fiber в режиме 3D - 300 × 300 × 300 мм, в режиме 5D - цилиндр ⌀300 × 230 мм; деталь может весить до 3 кг в 3D и до 1,5 кг в 5D. Экструдер нагревается до 350 °C, стол - до 120 °C, скорость печати - 5-150 мм/с, минимальный слой - 0,05 мм. Точность соответствует 12-му квалитету по ГОСТ 25346-2013: принтер печатает отверстия от 2 мм, зазоры и рёбра от 0,4 мм.

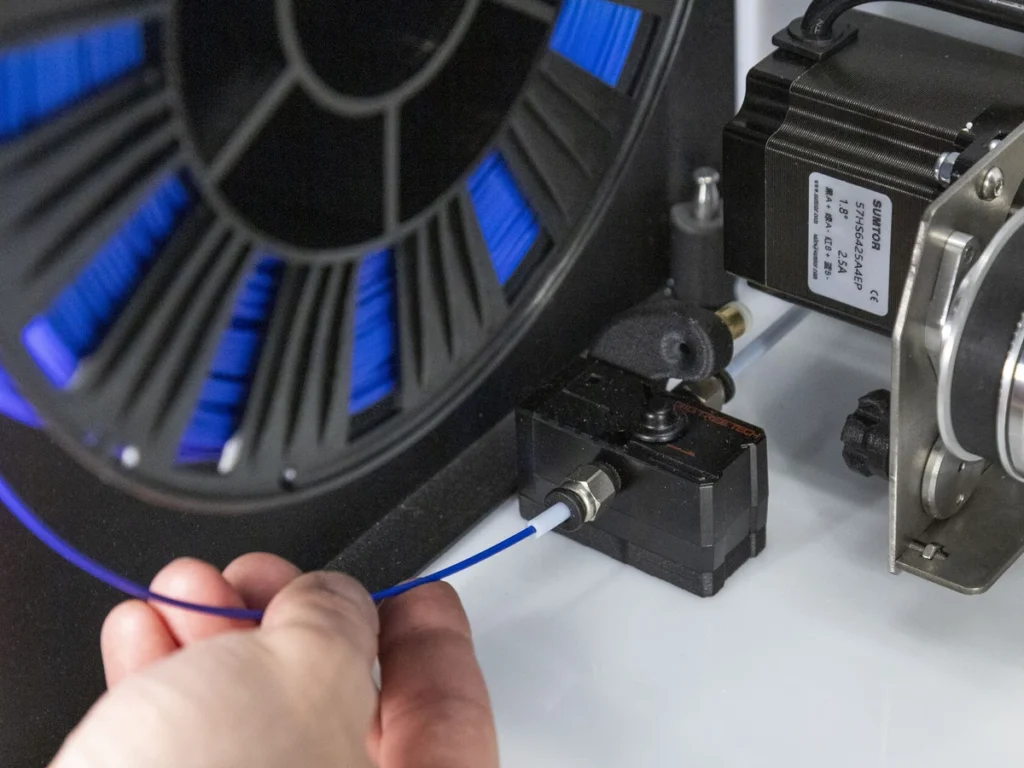

Материалы - пластиковая нить 1,75 мм: PLA, PVA, ABS, SBS, PETG, TPU, PP, PA6, PA12, ABS/PA6 и PC; композиты со стекловолокном (ABS G4, ABS G13, TPU G10, TPU G30, ABS/PA6 G8, PA12 G12, PP G30, PC G20) и с углеволокном (TPU C5, PA6 C30); эластичные TPU A95, A90, A70 и SEBS A94; совместимы HIPS, ASA, ABS/PC, PBT и PA66. Непрерывное волокно - ContiFiber CPA: углеволокно 3K с пропиткой PA6 диаметром 0,6 мм.

Калибровка Stereotech 530 Fiber автоматическая и в 3D, и в 5D: трёхпозиционный датчик проверяет положение модулей, поэтому переход между режимами не требует ручной настройки. За печатью следят встроенная камера 2 МП и датчики движения нити, при отключении питания задание сохраняется. Управление - с цветного сенсорного экрана 5" AMOLED или удалённо через приложение STE App; подключение - Wi-Fi, USB или Ethernet, файлы хранятся во встроенной памяти, поэтому компьютер для печати не нужен. Модели готовят в слайсере STE Slicer (он строит траектории для режима 5D) или в Ultimaker Cura.

Экосистема Stereotech: облачное управление парком принтеров Stereotech Cloud с мониторингом и статистикой, онлайн-слайсинг в режиме 5D на любом компьютере, база знаний Wiki и пополняемый каталог протестированных деталей для промышленного оборудования - рабочих колёс насосов, мембран, уплотнений, роликов.

Где применяют: запасные части для импортного оборудования, которые нельзя купить или долго ждать, - рабочие колёса и крыльчатки насосов, мембраны с закладными штоками, уплотнительные кольца, ролики на подшипниках, шнеки и звёздочки; нагруженные прототипы и мелкие серии функциональных деталей. Рядом в серии - Stereotech 530 Hybrid и Stereotech 530 FGF, другие модели - в разделах FDM 3D-принтеры и российские 3D-принтеры.

Корпус Stereotech 530 Fiber закрытый, со смотровым окном, катушки стоят внутри. Питание - 200-240 В, 850 Вт, размеры - 510 × 490 × 620 мм, масса - 40,3 кг, срок службы - 5 лет или 14 600 часов работы. Принтеры выпускаются серийно; по запросу комплект дополняют бессрочной лицензией на слайсер, расширенным набором материалов, консалтингом, пусконаладкой и обучением в учебном центре Stereotech или на площадке заказчика.

Технологию 5Dtech защищают патенты компании, Stereotech - резидент «Сколково», а принтеры Hybrid 530 и Fiber 530 внесены в реестр российской промышленной продукции по ПП РФ № 719. По данным производителя, на одном металлургическом предприятии 5D-печать запчастей сэкономила 6,15 млн ₽ в год, а детали Stereotech работают на заводах GRASS, «Северсталь канаты» и «ИЗОПАН РУС». Вся линейка - в каталоге: 5D-принтеры Stereotech. Если останутся вопросы, наши специалисты помогут подобрать модель и комплектацию. Описание модели у производителя - на 5dtech.pro.
