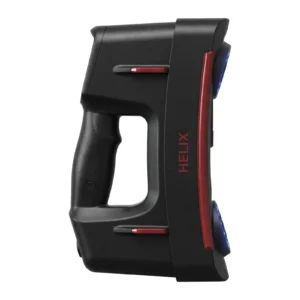

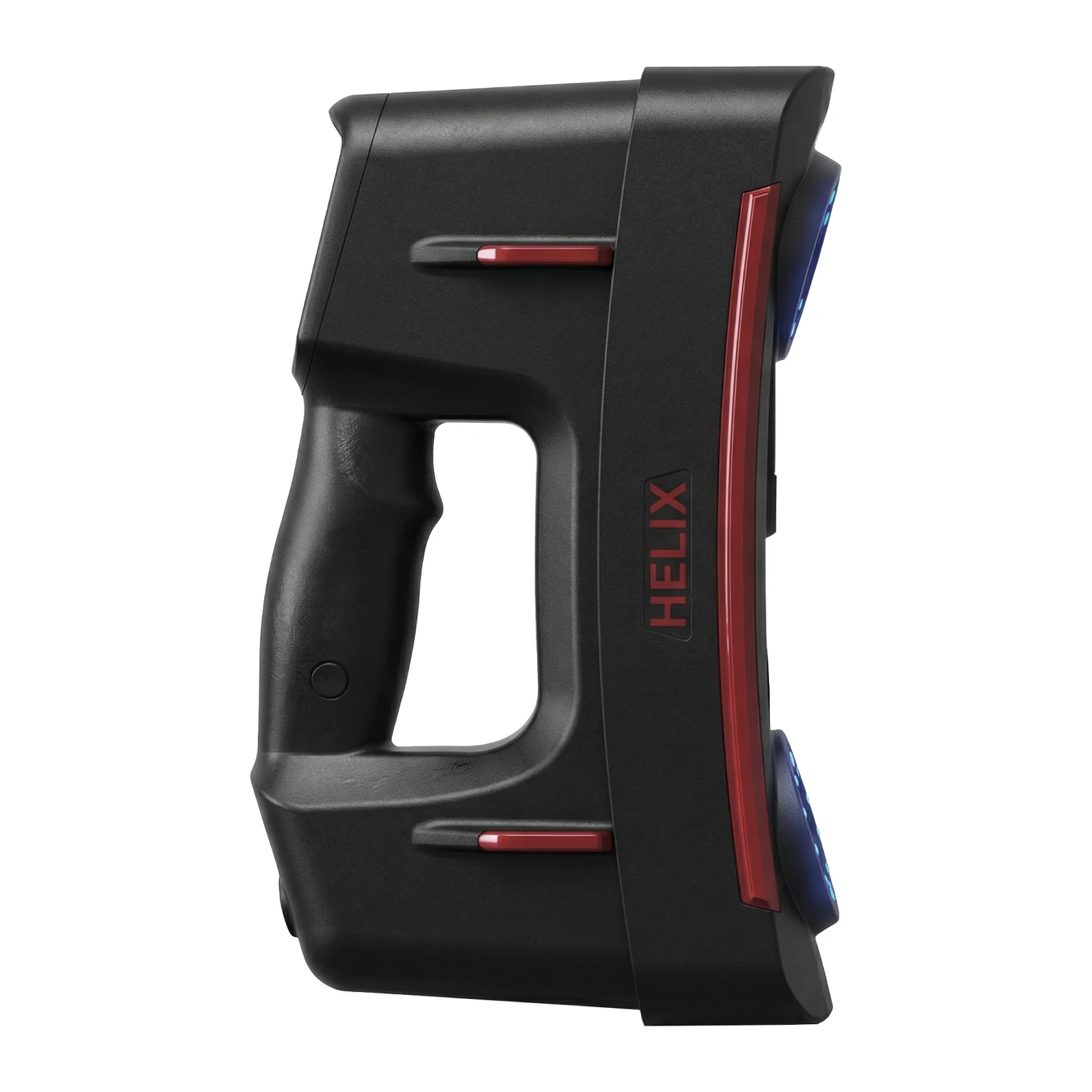

3D-сканер RangeVision HELIX
Предзаказ
Артикул: 210001
RangeVision HELIX - лазерный 3D-сканер (ручной, синий лазер): точность 0,030 мм, рабочая зона 320 × 240 мм, вес 900 г. Для промышленности и реверс-инжиниринга.
Характеристики
395 000 ₽
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

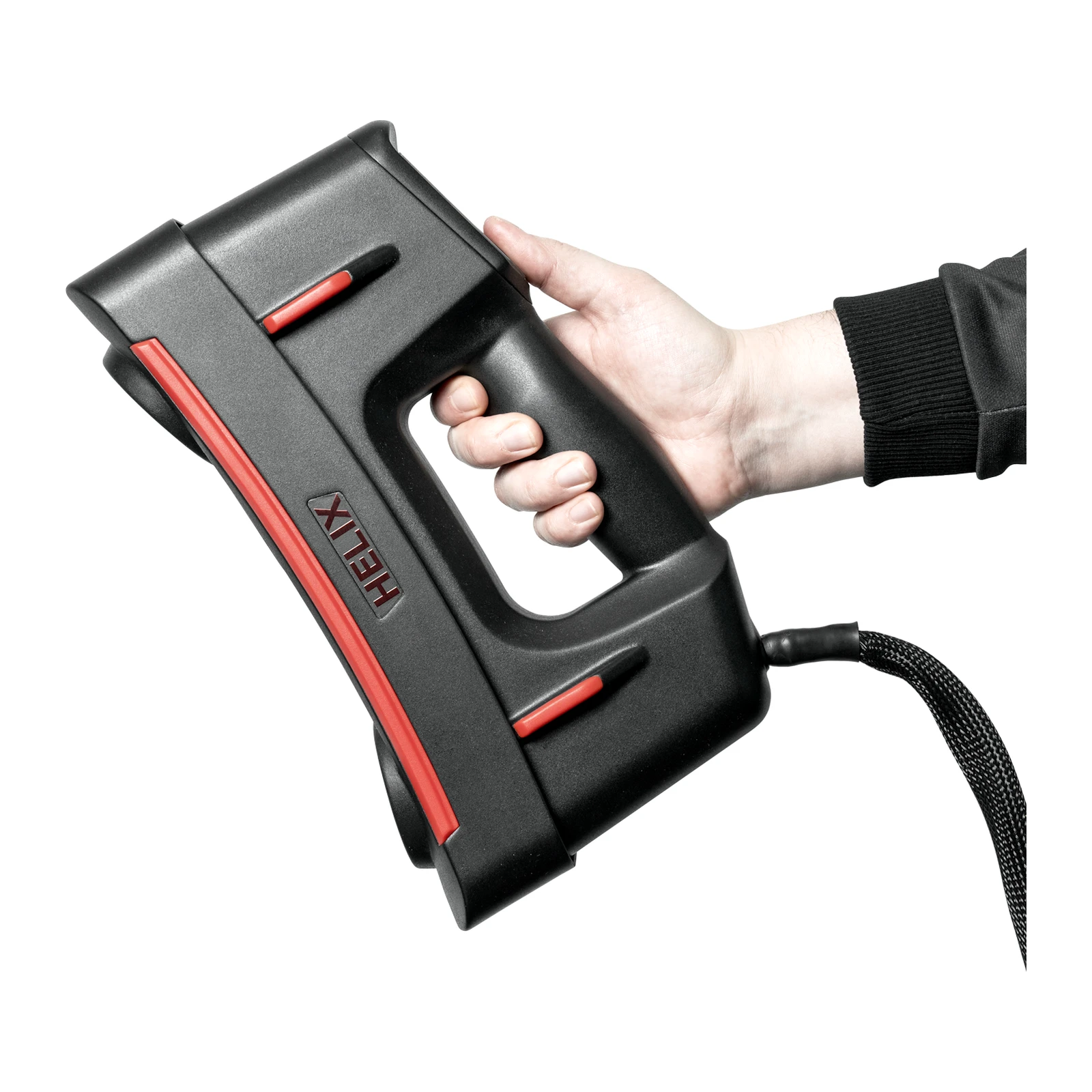

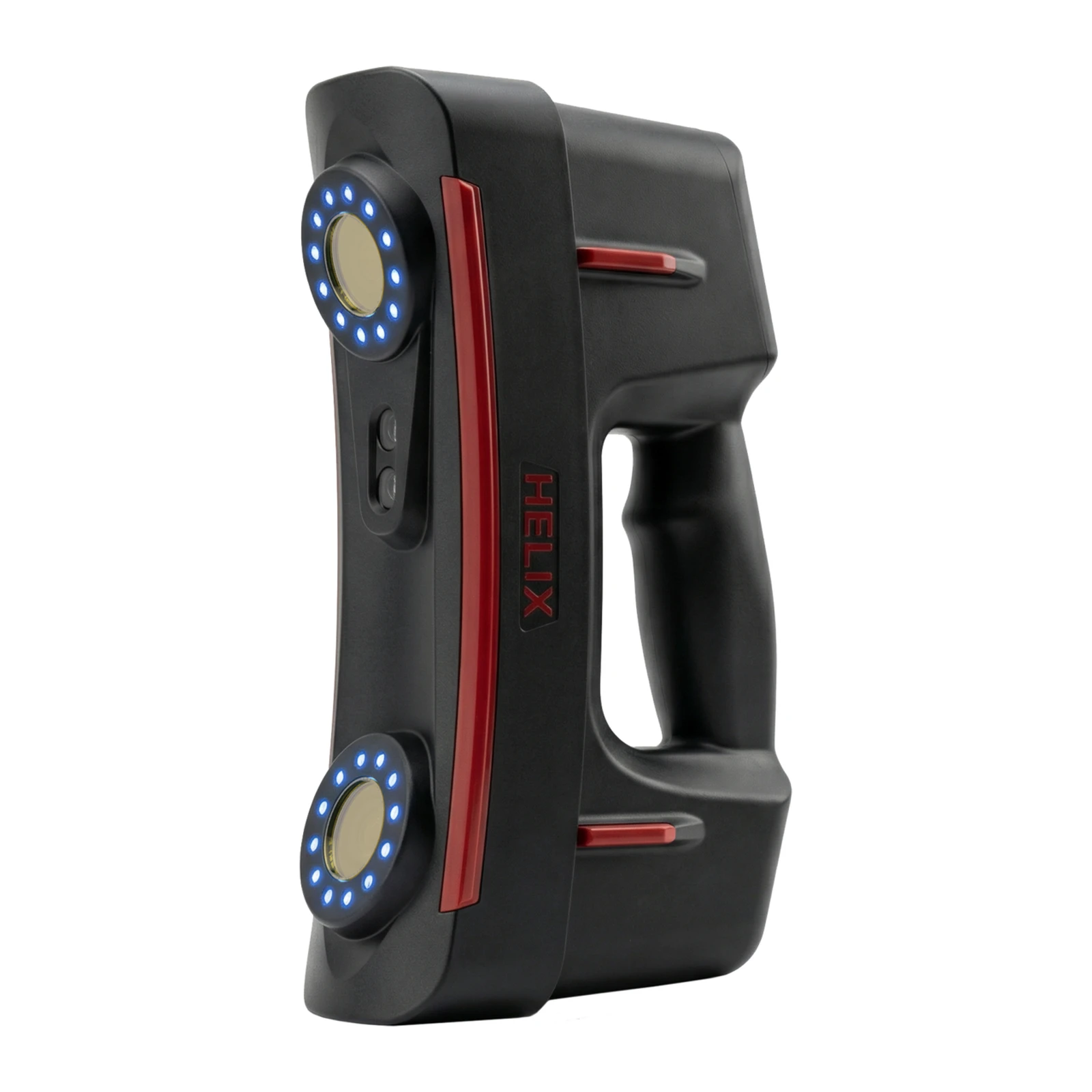

Лазерный 3D-сканер RangeVision HELIX - ручной сканер с синими лазерами для оцифровки деталей, оснастки, кузовов и крупных объектов размером от 5 см до 5 м. Точность 0,030 мм, объёмная точность 0,030 + 0,040 мм/м, до 1,2 млн точек в секунду. HELIX внесён в Госреестр средств измерений и весит 900 г.
Сканер работает в двух режимах: семь лазерных линий быстро покрывают большие поверхности, а одна линия проникает в отверстия, пазы и внутренние полости и снимает мелкие детали с минимальным шумом. Синий лазер и светофильтры на камерах позволяют сканировать чёрные и блестящие поверхности без матирующего спрея и при любом освещении. Положение сканера определяется по самоклеящимся меткам (маркерам) на объекте. Три кнопки и индикаторы на корпусе переключают режимы прямо во время сканирования.
Сканы обрабатывает программа RV 3D Studio: сшивка по маркерам, метрологический проект, экспорт STL, OBJ, PLY и других форматов для CAD. HELIX подходит промышленным предприятиям для контроля геометрии изделий и оснастки, конструкторским бюро и автомастерским для реверс-инжиниринга. Стационарные модели - RangeVision Spectrum с цветной текстурой и метрологический RangeVision PRO II, другие - в разделе Лазерные 3D-сканеры.
3D-разрешение RangeVision HELIX - до 0,15 мм, рабочая зона - 320 × 240 мм, глубина резкости - 320-420 мм, частота - до 100 кадров в секунду. Сканер позиционируется только по маркерам: в комплекте есть калибровочное поле и маркеры на самоклеящейся бумаге двух видов. На корпусе - три кнопки и три индикатора. Данные обрабатывают в RV 3D Studio и сохраняют в STL, OBJ, WRL, PLY, ASC, OFF, SC3D и PTX. Подключение - два порта USB 3.0, питание - 12 В, 3 А от блока с кабелем 5 м, рабочая температура - от 0 до +45 °C. Комплект в чемодане весит 5 кг.
RangeVision сама разрабатывает алгоритмы, электронику и программу сканеров, производство находится в Подмосковье, а HELIX внесён в единый реестр российской радиоэлектронной продукции. Подробнее - на странице бренда RangeVision. Описание модели у производителя - rangevision.com. Если останутся вопросы, наши специалисты помогут.
- Синий лазер, режимы 7 и 1 линия
- Точность 0,030 мм
- До 1,2 млн точек в секунду
- В Госреестре СИ
- Вес сканера 900 г
- Тёмное и блестящее без спрея

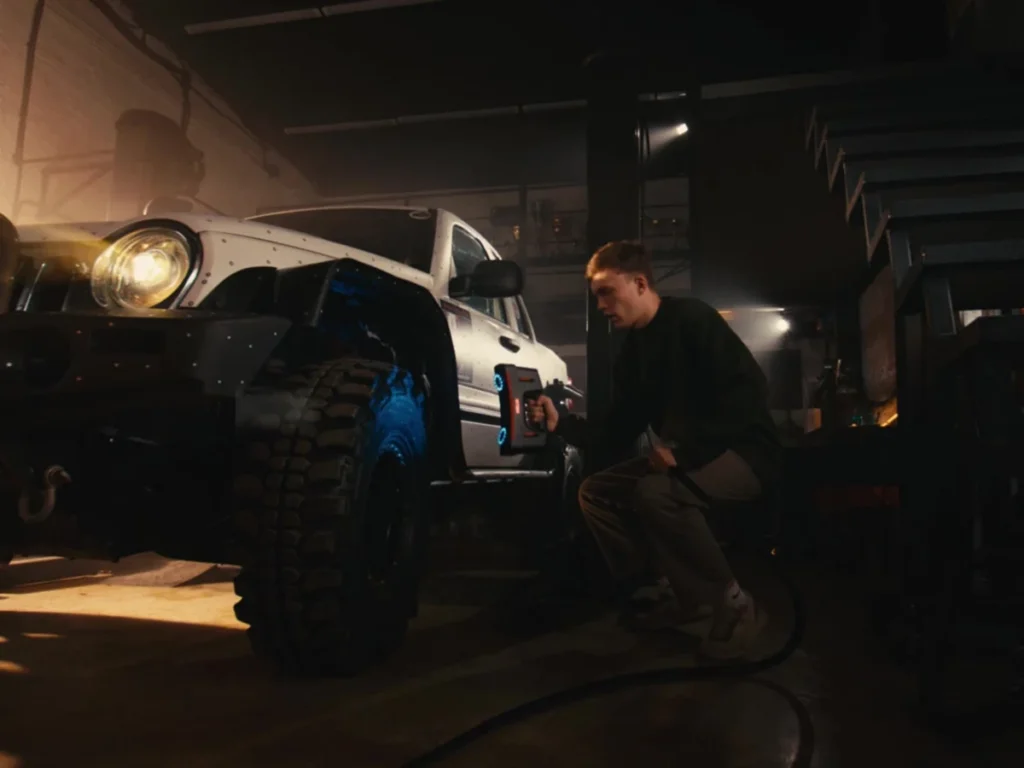

Синий лазер для сложных поверхностей
Яркий синий лазер и светофильтры на камерах позволяют сканировать чёрные и блестящие поверхности без матирующего спрея и при любом освещении. Окрашенные кузовные панели и полированные детали не нужно матировать перед сканированием.
01

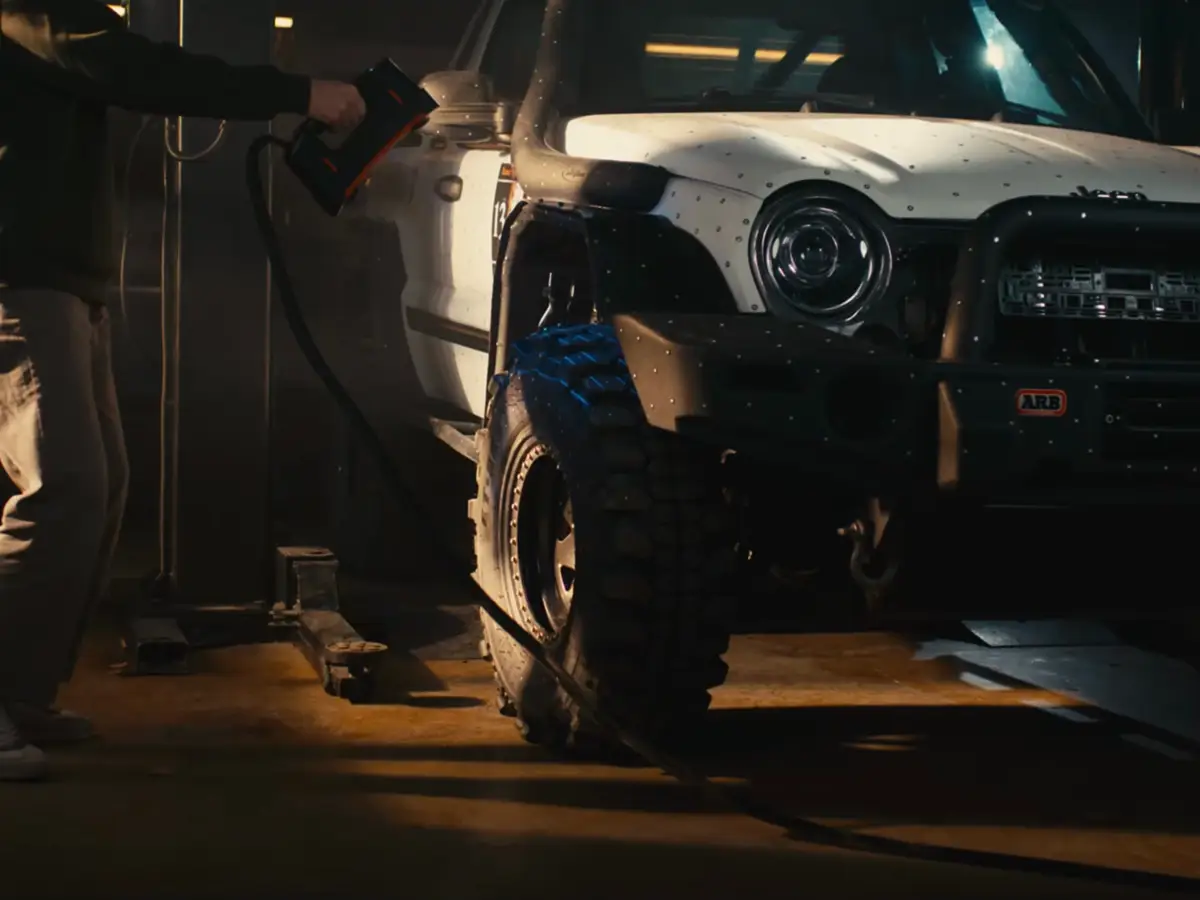

Ручное сканирование на месте
Сканер весит 900 г, кабель питания - 5 м, весь комплект умещается в ударопрочный чемодан весом 5 кг. Крупный объект - кузов, раму, оснастку - обходят со сканером на месте, без переноса на стол.
02

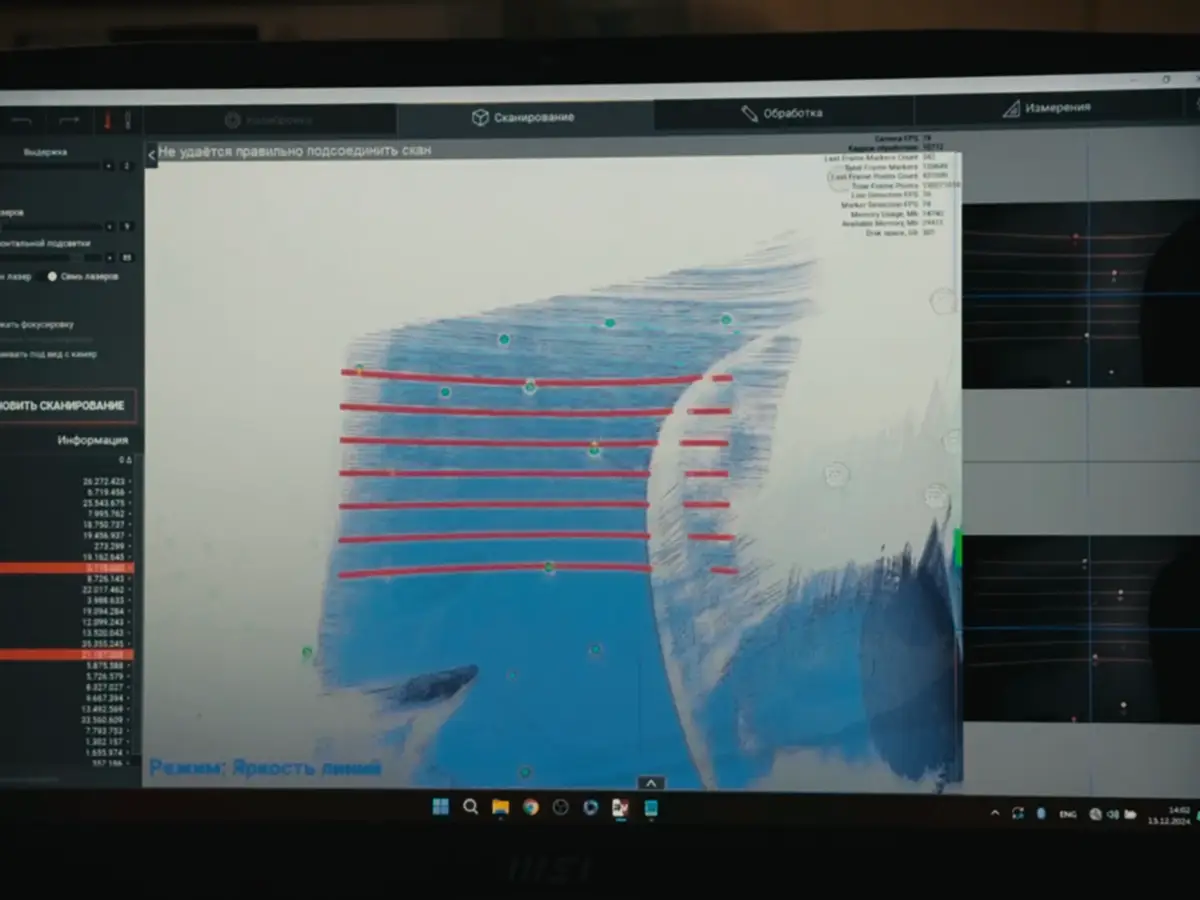

Программа RV 3D Studio
Программа сшивает сканы по маркерам и готовит метрологический проект для контроля геометрии. Модель сохраняется в STL, OBJ, PLY и других форматах для CAD и реверс-инжиниринга.
03
Часто задаваемые вопросы
Метод построения® - официальный дилер RangeVision в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена указана в карточке. В комплект входят чемодан с ложементом, калибровочное поле, маркеры, хаб USB и программа RV 3D Studio с лицензионным ключом.
Да, HELIX работает только с маркерами: самоклеящиеся метки двух видов входят в комплект, положение сканера определяется по ним.
Да. Синий лазер и светофильтры на камерах позволяют сканировать их без матирующего спрея и при любом освещении.
Да, тип средств измерений № 99218-26 утверждён приказом Росстандарта № 1673 от 20.08.2026. Поверку выполняет производитель.
От 5 см до 5 м. Рабочая зона - 320 × 240 мм, глубина резкости - 320-420 мм.
Компьютер с Windows 10 или 11, процессор не ниже Intel Core i5 или аналог AMD, 32 ГБ ОЗУ; оптимально Core i7, дискретная видеокарта от 6 ГБ и 64 ГБ ОЗУ. Подключение - два порта USB 3.0.
БрендRangeVision
Тип сканераРучной
Включен в ГосРеестр СИ РФДа
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
АвтономностьНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяРоссия
Технология сканированиялазерные линии, синий лазер
Режимы7 лазерных линий; 1 лазерная линия для отверстий и полостей
Точность0,030 мм
Объёмная точность0,030 мм + 0,040 мм/м
3D-разрешение≤ 0,15 мм
Скорость сканирования≤ 1 200 000 точек в секунду, ≤ 100 кадров в секунду
Рабочая зона320 × 240 мм
Глубина резкости320-420 мм
Размер объектовот 5 см до 5 м
Позиционированиепо маркерам (только с маркерами)
Управление на корпусе3 кнопки, 3 индикатора
Госреестр СИтип № 99218-26, приказ Росстандарта № 1673 ≥ 20.08.2026
Программное обеспечениеRV 3D Studio
Форматы файловSTL, OBJ, WRL, PLY, ASC, OFF, SC3D, PTX
ИнтерфейсыUSB 3.0 × 2
Требования к ПКWindows 10/11; Intel Core i5 или аналог AMD; ОЗУ ≥ 32 ГБ (оптимально Core i7, видеокарта ≥ 6 ГБ, 64 ГБ)
Электропитаниеблок питания 220 В - 12 В, 3 А, кабель 5 м
Рабочая температура0…+45 °C
Габариты287 × 167 × 85 мм
Вес сканера900 г
Вес комплекта в чемодане5 кг
Габариты упаковки400 × 440 × 170 мм
Реестрыединый реестр российской радиоэлектронной продукции
СертификатЕАЭС (EAC)
- 3D-сканер RangeVision HELIX
- Кабель USB 3.0 для подключения к ПК
- Хаб USB 3.0, Type-C
- Блок питания и кабель питания 5 м
- Калибровочное поле в чехле
- Маркеры на самоклеящейся бумаге, 2 вида
- Кейс с ложементом
- Лицензионный ключ
- Программа сканирования и обработки RV 3D Studio
- Паспорт и руководство пользователя
Состав поставки уточняется в коммерческом предложении
HELIX: ручной сканер с синими лазерами (рус.)
HELIX: знакомство со сканером, вебинар (рус.)
