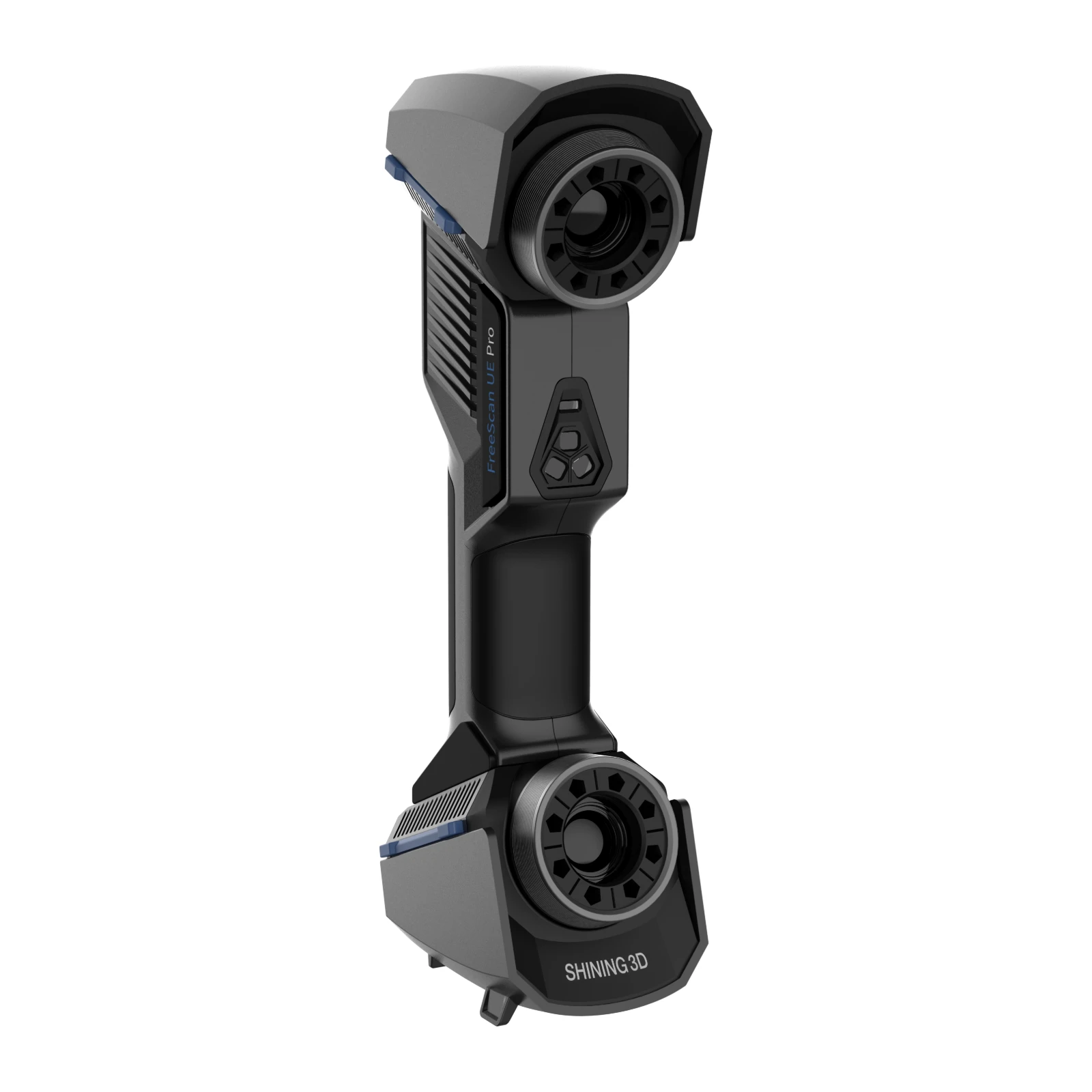

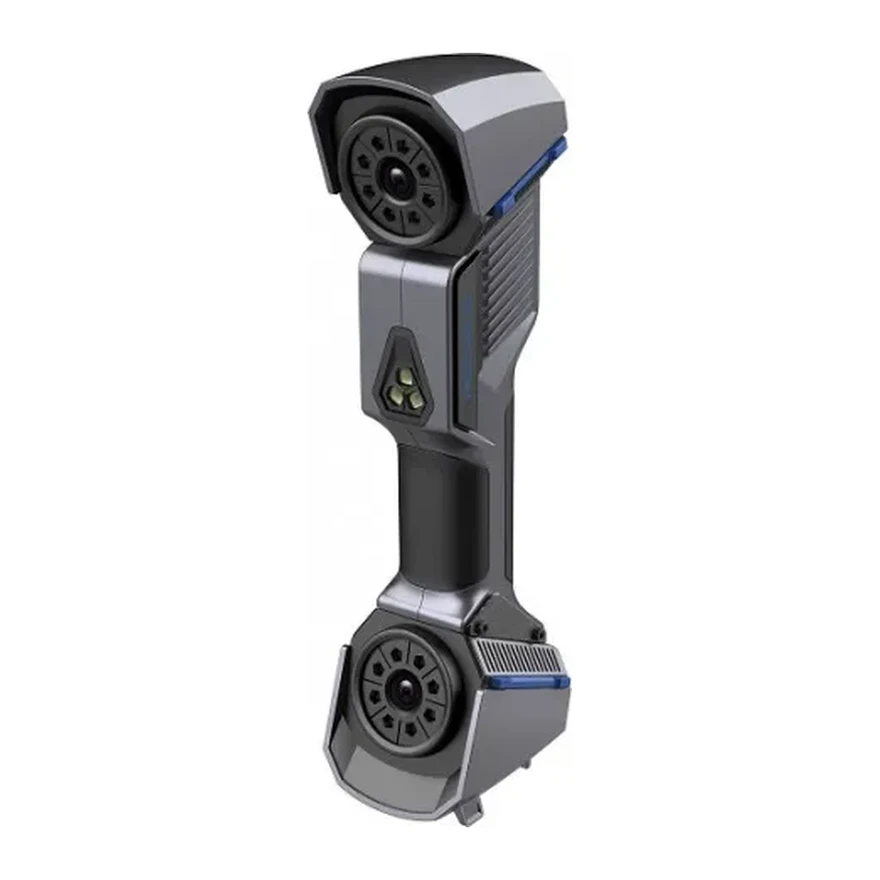

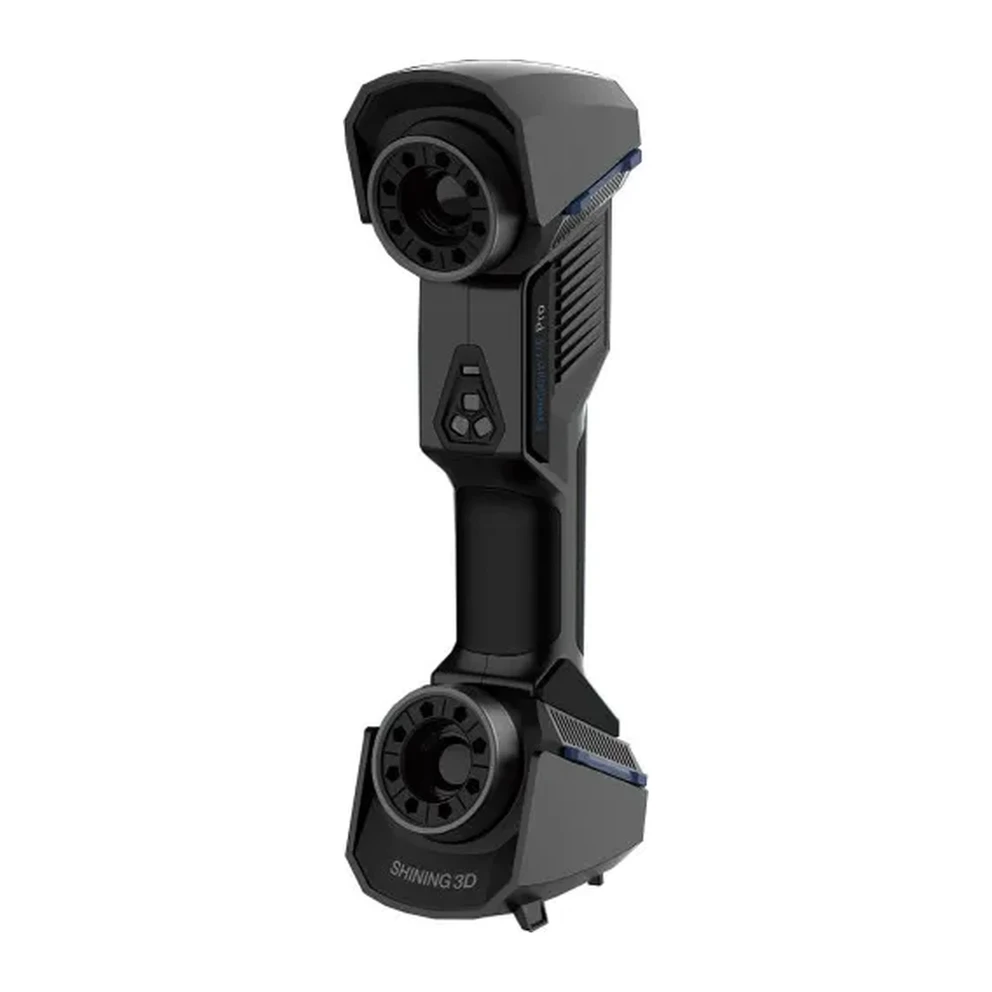

3D-сканер Shining 3D FreeScan UE Pro
Предзаказ
Артикул: 210009
Shining 3D FreeScan UE Pro - лазерный метрологический сканер: точность 0,02 мм, фотограмметрия VPG. Для контроля качества и реверса.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Shining 3D FreeScan UE Pro - ручной лазерный сканер метрологического класса для контроля качества, проверки геометрии и реверс-инжиниринга. Точность 0,02 мм по маркерам, объёмная точность 0,02 + 0,015 мм/м со встроенной фотограмметрией, скорость до 1,85 млн точек в секунду и вес 840 г.
Сканер работает в трёх режимах: 26 лазерных линий (13 перекрёстных пар) с полем 600 × 550 мм быстро покрывают крупные поверхности, 7 параллельных линий и камеры 3,2 Мп снимают мелкие детали, одна линия заглядывает в отверстия и карманы. Встроенная видеофотограмметрия VPG (собственная запатентованная технология Shining 3D) уточняет положение маркеров без кодовых меток, поэтому ошибка не накапливается и на крупных деталях. Лазерный режим мало зависит от окружающего света, поэтому тёмные и блестящие поверхности, а также работа на улице не мешают сканированию.
Точность каждого сканера проверяется по VDI/VDE 2634 часть 3 в лаборатории, аккредитованной по ISO/IEC 17025. Данные передаются в EXModel и Geomagic Design X для реверс-инжиниринга, в Geomagic Control X, PolyWorks Inspector и SHINING3D Inspect для контроля. UE Pro подходит автопроизводителям для контроля кузова и отверстий в листовом металле, авиации, энергетике и тяжёлой промышленности для турбин и буровых долот, транспортному машиностроению. Беспроводная модель с 50 линиями - FreeScan UE Pro2, гибридная с ИК-режимом - FreeScan Combo+ Wireless, другие - в разделе Промышленные 3D-сканеры.
Шаг точек FreeScan UE Pro - от 0,01 до 10 мм. Сканер имеет сертификаты CE, FCC, RoHS, WEEE, KC, FDA, UKCA и TISAX, корпус защищён по IP50. Точность подтверждена по VDI/VDE 2634 часть 3 в лаборатории, аккредитованной по ISO/IEC 17025. Данные открываются в EXModel, Geomagic Design X, Geomagic Control X, PolyWorks Inspector и SHINING3D Inspect, поэтому Shining 3D FreeScan UE Pro встраивается в уже налаженный процесс контроля и реверс-инжиниринга. Сканер весит 840 г. Камеры - 3,2 Мп.
У Shining 3D собственная лаборатория точности, аккредитованная по ISO/IEC 17025, где калибруются метрологические сканеры компании. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Точность 0,02 мм
- Фотограмметрия VPG: 0,02 + 0,015 мм/м
- До 1,85 млн точек в секунду
- 26, 7 и 1 лазерная линия
- Поверка по VDI/VDE 2634
- Вес 840 г
Крупные детали без накопления ошибки
Встроенная видеофотограмметрия VPG уточняет положение маркеров прямо во время сканирования и обходится без кодовых меток. Объёмная точность на крупных деталях - 0,02 + 0,015 мм/м.
01
Блестящий металл и сложные поверхности
Лазерный режим мало зависит от окружающего света, поэтому полированные и тёмные поверхности, например лопасти гребных винтов, снимаются без потери данных. Одна лазерная линия заглядывает в отверстия и глубокие карманы.
02

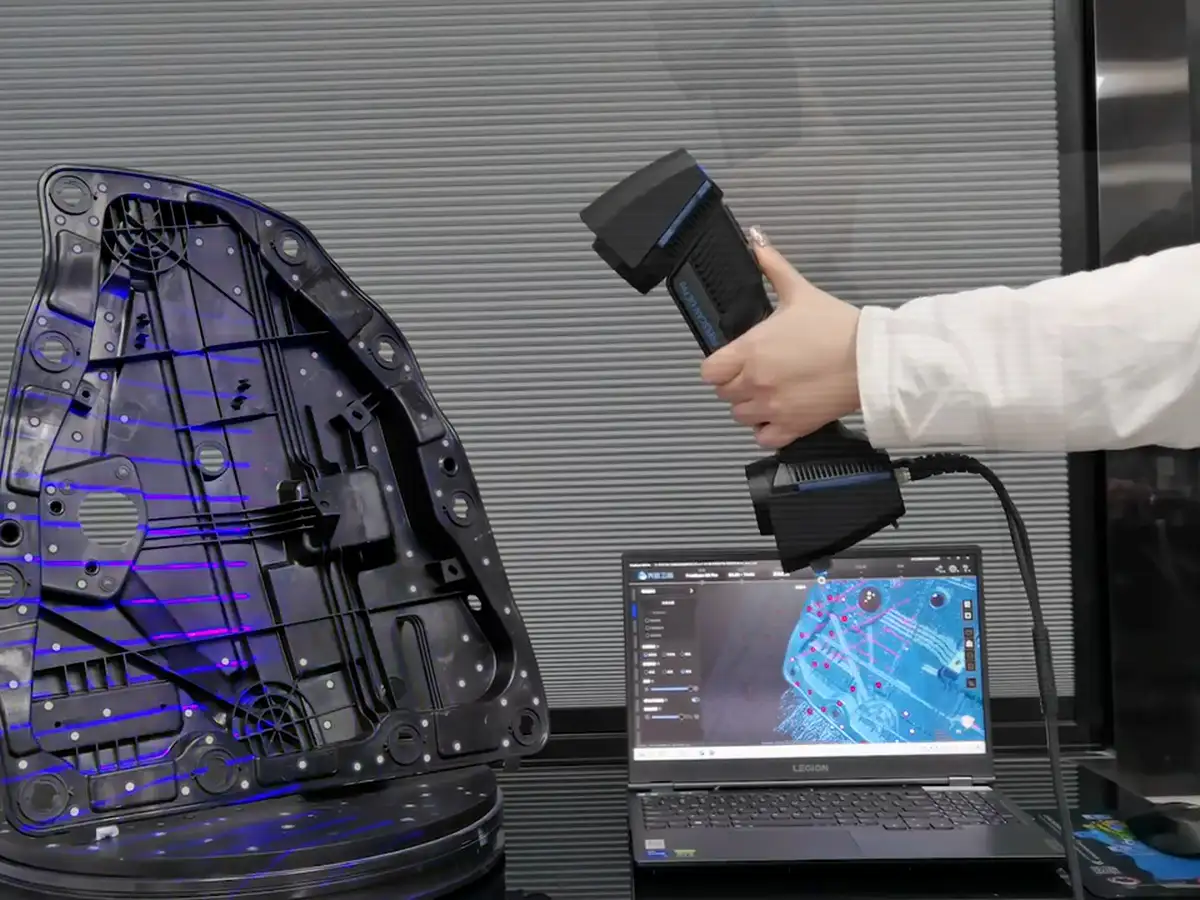

Контроль геометрии по CAD
Скан сравнивают с CAD-моделью и получают карту отклонений по всей поверхности: так проверяют лопатки, диски и литые детали. Данные открываются в SHINING3D Inspect, Geomagic Control X и PolyWorks Inspector.
03
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Точность 0,02 мм по маркерам, объёмная точность со встроенной фотограмметрией - 0,02 + 0,015 мм/м. Точность проверяется по VDI/VDE 2634 в лаборатории, аккредитованной по ISO/IEC 17025.
Да, при сканировании на объект наклеивают маркеры. Кодовые метки для фотограмметрии не нужны: их заменяет встроенная видеофотограмметрия VPG.
Да. Лазерный режим мало зависит от окружающего света и хорошо снимает отражающие и тёмные поверхности.
Нет. Фотограмметрия используется только для позиционирования, цветную текстуру сканер не снимает.
Для реверс-инжиниринга - EXModel и Geomagic Design X, для контроля - Geomagic Control X, PolyWorks Inspector и SHINING3D Inspect.
БрендShining 3D
Тип сканераРучной
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияВстроенная
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиялазерные линии
Режимы26 лазерных линий; 7 параллельных линий; 1 линия; фотограмметрия без кодовых меток
Точность0,02 мм
Объёмная точность0,02 + 0,015 мм/м (с фотограмметрией)
Скорость сканирования1 850 000 точек/с
Максимальное поле зрения600 × 550 мм
Шаг точек0,01-10 мм
Камеры3,2 Мп
Вес840 г
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3, лаборатория по ISO/IEC 17025
Совместимые программыEXModel, Geomagic Design X, Geomagic Control X, PolyWorks Inspector, SHINING3D Inspect
FreeScan UE Pro: контроль карьерных самосвалов (англ.)

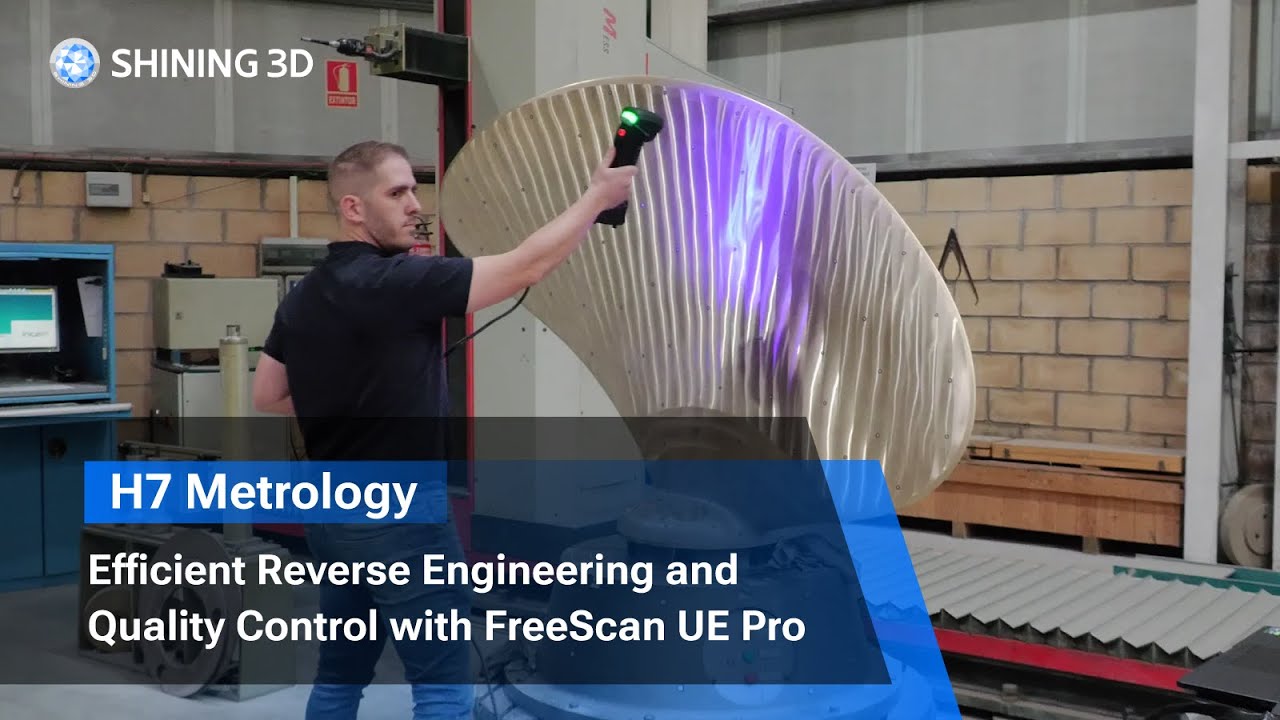

FreeScan UE Pro: реверс-инжиниринг и контроль качества (англ.)
