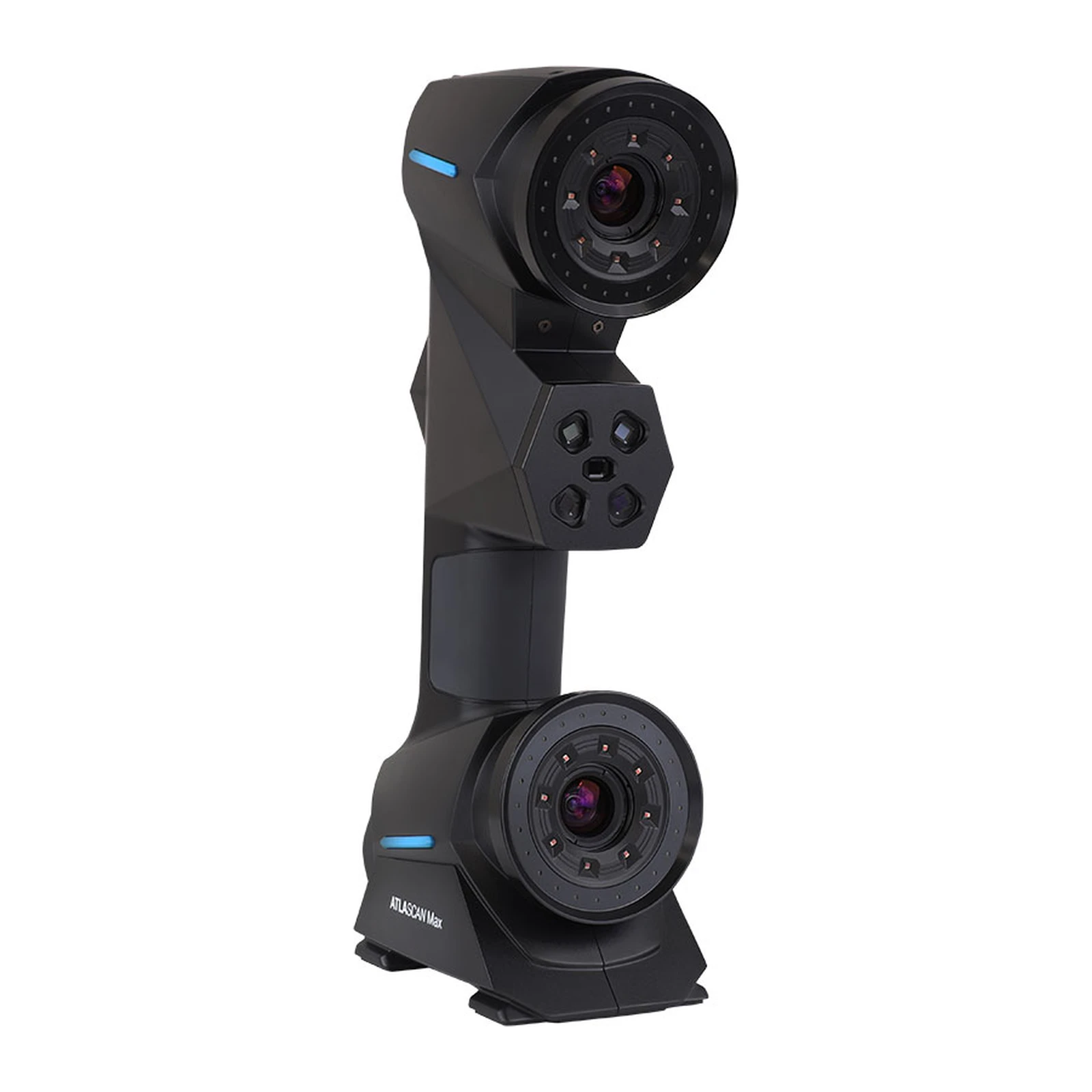

3D-сканер Hexagon ATLASCAN Max
Предзаказ
Артикул: 210095
Hexagon ATLASCAN Max - метрологический ручной 3D-сканер (синий лазер): точность 0,02 мм, до 5 220 000 точек/с, детали до 4 м, 1 кг.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Hexagon ATLASCAN Max - метрологический ручной 3D-сканер для сложных деталей малого и среднего размера, где важны точность и повторяемость. Точность - до 0,02 мм, разрешение - до 0,01 мм, скорость - до 5 220 000 точек в секунду.
Пять режимов в одном устройстве: 34 синие лазерные линии для больших поверхностей, 14 линий детального режима для мелких элементов, одна линия для труднодоступных мест, распознавание кромок и Hole Flash для одновременного измерения отверстий и пазов. Данные разных режимов сливаются в одно облако точек. Сканер работает по меткам 3, 6, 12 и 16 мм, со шкалой держит объёмную точность 0,02 + 0,03 мм/м. Динамическое сканирование снимает деталь без жёсткой фиксации, светодиоды на корпусе показывают правильное расстояние. Сканер весит 1 кг, защищён по IP50, с модулем FREEBox работает без кабеля.
ATLASCAN Max подходит для контроля в авиации, автомобильных сборок, проверки оснастки и энергетики. Модель с фотограмметрией - Hexagon MARVELSCAN, доступная версия - ATLASCAN Pro, другие - в разделе Промышленные 3D-сканеры.
В стандартном режиме ATLASCAN Max снимает до 5 220 000 точек в секунду 34 синими лазерными линиями, в детальном - 1 720 000 точек в секунду 14 линиями, ещё одна отдельная линия нужна для глубоких мест. Поле кадра - до 720 × 640 мм. Рабочее расстояние зависит от режима: 150-250 мм в детальном, 200-450 мм в стандартном и 200-750 мм в дальнем. Корпус - 295 × 135 × 75 мм.
Объёмная точность - 0,02 + 0,04 мм/м, со шкалой - 0,02 + 0,03 мм/м. Отверстия измеряются с точностью до 0,03 мм, а в больших объёмах - 0,03 + 0,04 мм/м. Режимов несколько: стандартный, одна линия, детальный, распознавание кромок и Hole Flash для отверстий, а данные разных режимов собираются в одно облако. Сканер работает по меткам диаметром 3, 6, 12 или 16 мм и снимает детали от 0,1 до 4 м.
Подключение - по USB 3.0 или через беспроводной модуль, лазер класса II безопасен для глаз, рабочая температура - от -10 до +40 °C, влажность - 10-90 % без конденсата. Hexagon ATLASCAN Max подходит для фланцев, корпусов, пресс-форм и оснастки. Данные экспортируют в ASC, STL, OBJ, PLY, TXT и XYZ, программа HH Scan входит в комплект, а результаты открываются в PC-DMIS, Geomagic, Inspire, PolyWorks и Metrologic.
Каждый сканер Hexagon калибруют в лаборатории, аккредитованной по ISO 17025, точность проверяют по VDI/VDE 2634 часть 3. Описание модели у производителя - hexagon.com. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
- Точность до 0,02 мм
- Разрешение до 0,01 мм
- До 5 220 000 точек/с
- 5 режимов сканирования
- Отверстия Hole Flash
- IP50, 1 кг

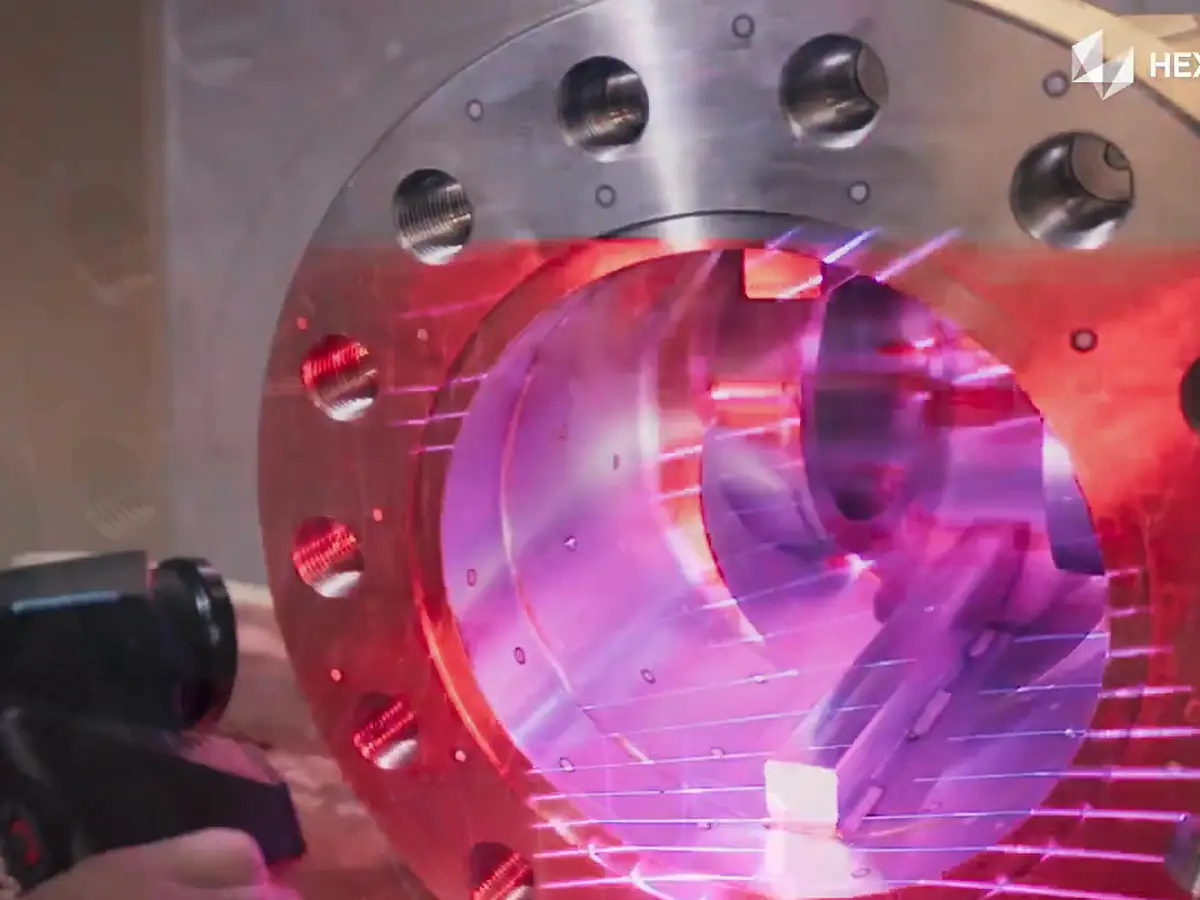

Фланцы и корпуса
Тридцать четыре синие линии снимают обработанные поверхности фланцев и корпусов с точностью до 0,02 мм.
01

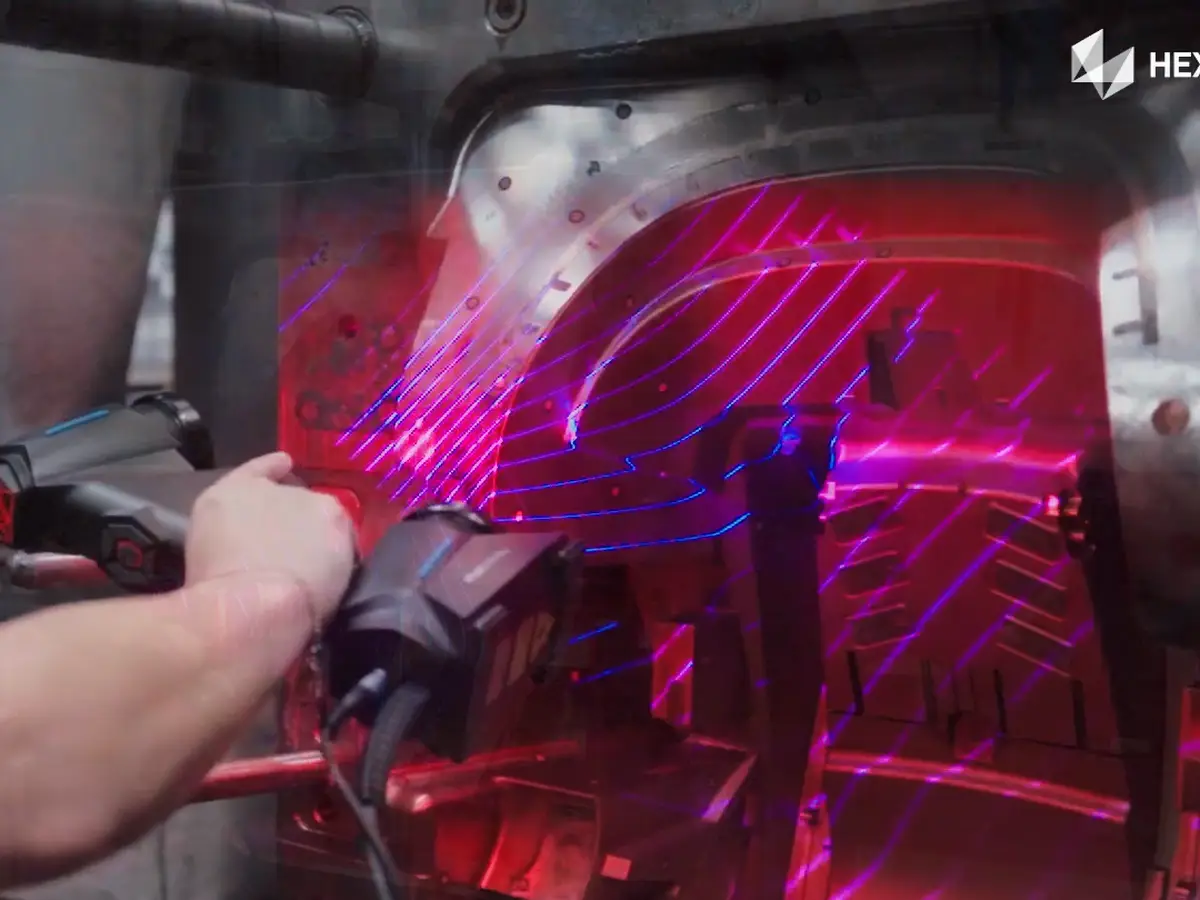

Пресс-формы и оснастка
Сканер проверяет формы и оснастку прямо в цеху - вибрация не мешает измерению.
02

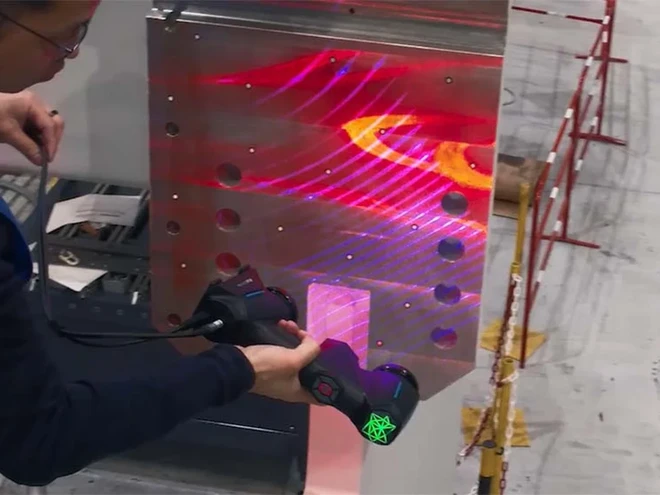

Отверстия и пазы
Режим Hole Flash одновременно измеряет круглые отверстия и пазы с точностью до 0,03 мм.
03

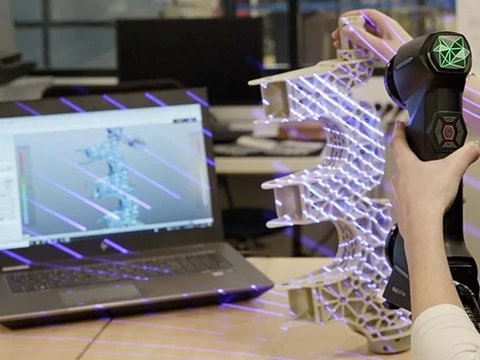

Деталь в руке
Динамическое сканирование снимает незакреплённую деталь - метки на ней держат точность.
04

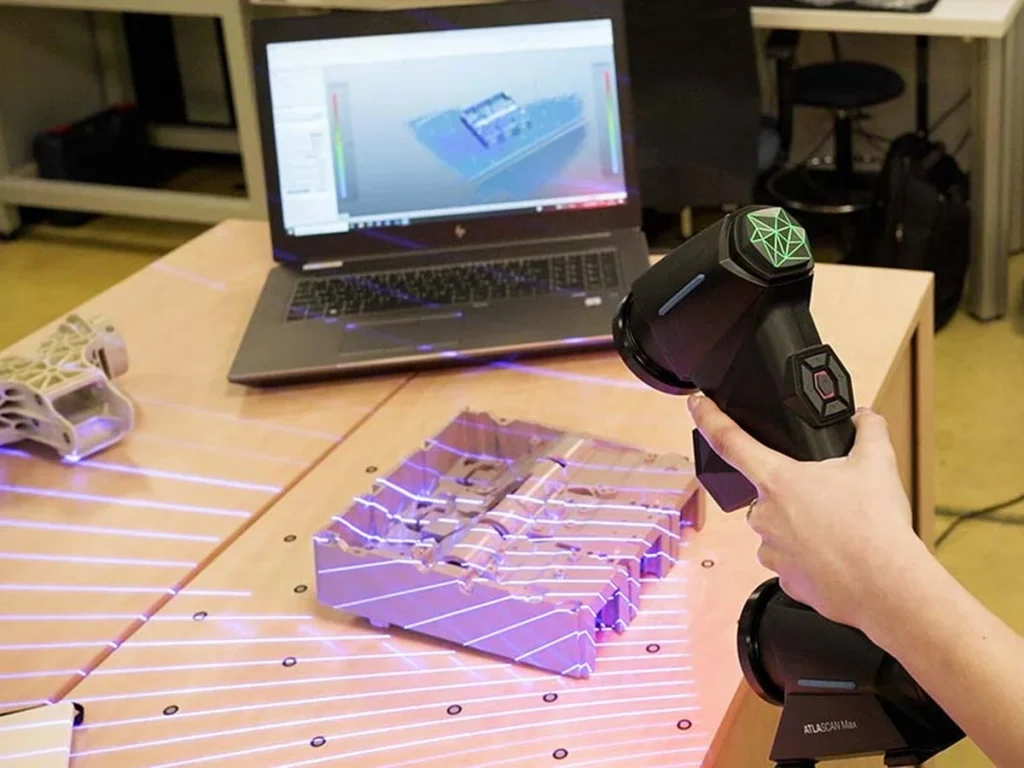

Режимы в одном облаке
Данные стандартного, детального и линейного режимов сливаются в одно облако точек для анализа.
05
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
0,02 + 0,04 мм/м по меткам, 0,02 + 0,03 мм/м со шкалой.
Режим Hole Flash снимает много круглых отверстий и пазов одновременно, точность - до 0,03 мм.
У Max 34 линии и 5 220 000 точек/с, точность 0,02 мм, распознавание кромок и Hole Flash; у Pro - 26 линий, 4 000 000 точек/с и 0,03 мм.
Рекомендуемый диапазон - от 0,1 до 4 м.
Да, с модулем FREEBox на поясе - Wi-Fi и сменные батареи до 2 часов.
БрендHexagon
Тип сканераРучной
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяШвеция
Типручной лазерный 3D-сканер по меткам
Скоростьстандартный ≤ 5 220 000 точек/с, детальный 1 720 000 точек/с
Поле кадра≤ 720 × 640 мм
Источник света34 синие линии + 1 линия + 14 синих линий
Точность≤ 0,02 мм
Разрешение≤ 0,01 мм
Объёмная точность0,02 + 0,04 мм/м; со шкалой 0,02 + 0,03 мм/м
Отверстия≤ 0,03 мм; 0,03 + 0,04 мм/м
Метки3, 6, 12, 16 мм
Вес1 кг
Габариты295 × 135 × 75 мм
ЗащитаIP50
Размер деталей0,1-4 м
Режимыстандартный, одна линия, детальный, распознавание кромок, Hole Flash (отверстия)
Рабочее расстояниедетальный 150-250 мм, стандартный 200-450 мм, дальний 200-750 мм
ПодключениеUSB 3.0 или беспроводной модуль
Класс лазераII (безопасен для глаз)
Рабочая температураот -10 до +40 °C
Влажность10-90 % без конденсата
АттестацияVDI/VDE 2634 часть 3, калибровка в лаборатории ISO 17025
ФорматыASC, STL, OBJ, PLY, TXT, XYZ
ПрограммаHH Scan (в комплекте); совместимы Geomagic, PC-DMIS, Inspire, PolyWorks, Metrologic
