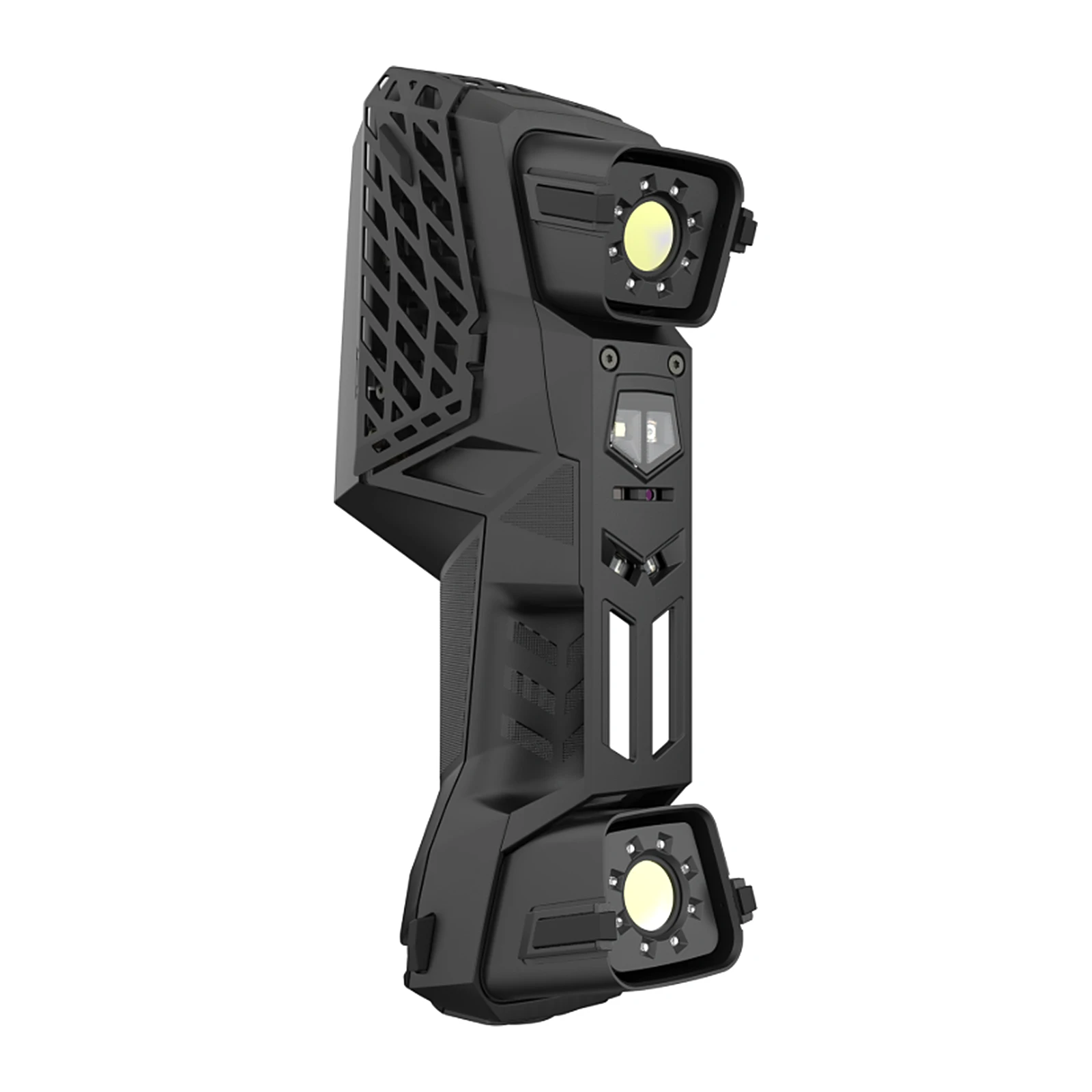

3D-сканер Creaform HandySCAN EVO

Creaform HandySCAN EVO - базовая модель серии HandySCAN 3D EVO для контроля качества и реверс-инжиниринга. Точность - 0,025 мм, объёмная точность - 0,020 мм + 0,040 мм/м, скорость - 1 300 000 измерений в секунду.

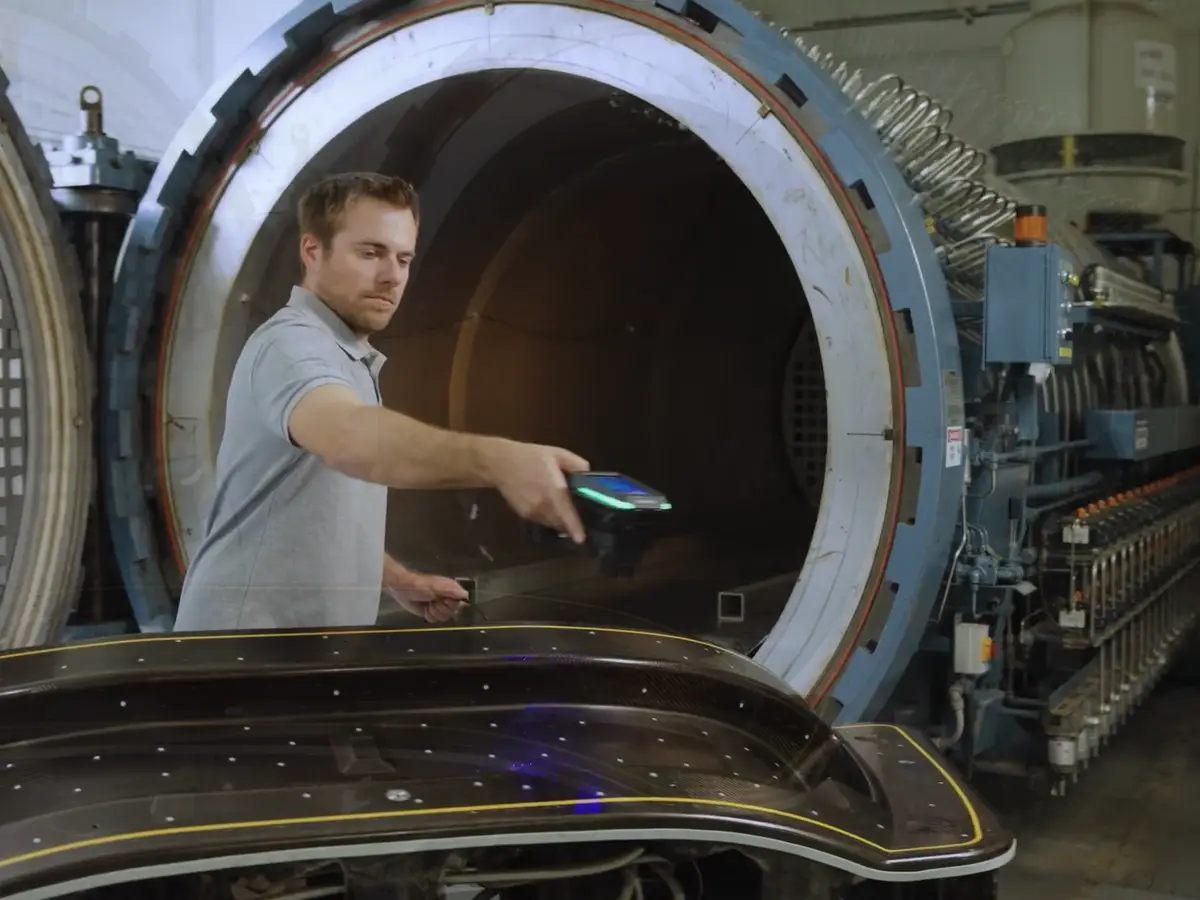

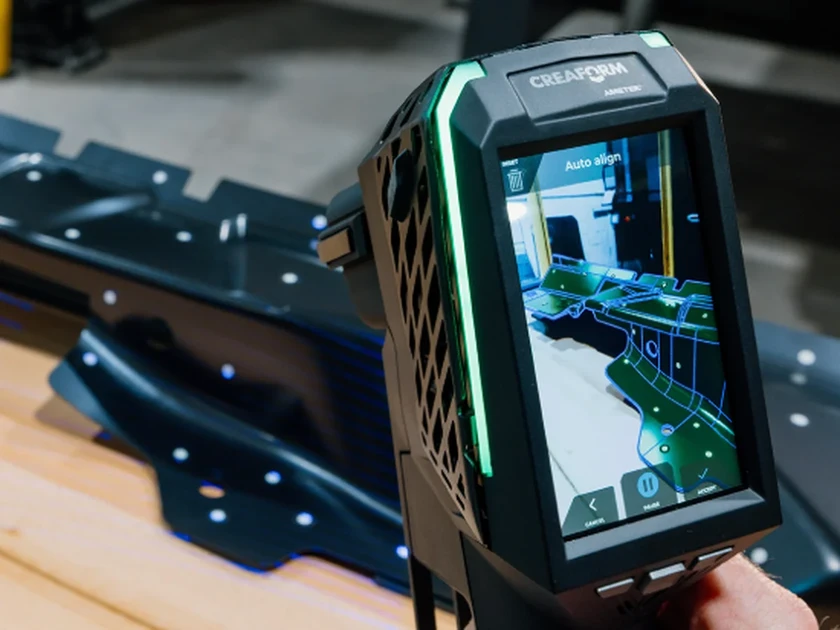

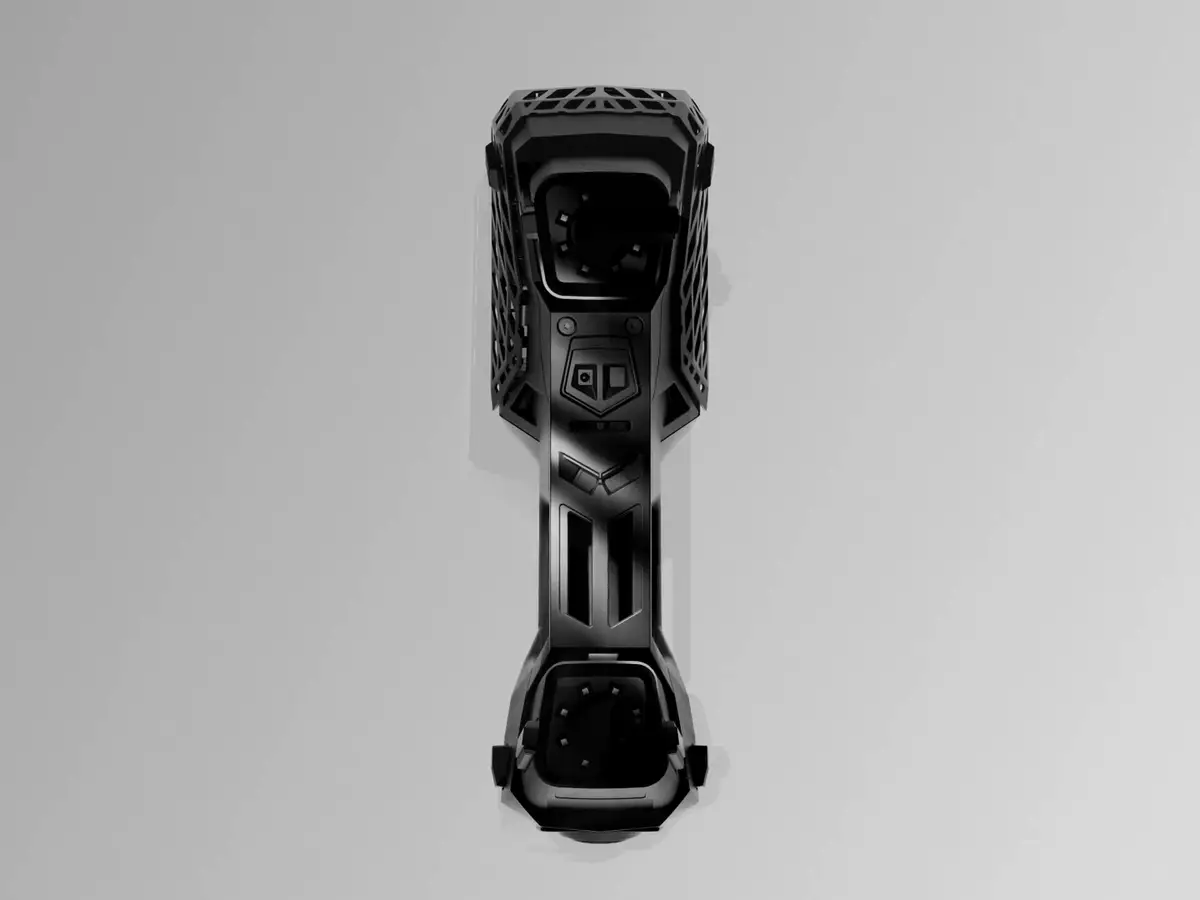

Сканер несёт 22 синие лазерные линии и одну дополнительную линию для глубоких мест, разрешение измерений - 0,025 мм. Новое в серии EVO - сенсорный экран 4,3″ на корпусе: оператор видит скан и деталь в одной линии взгляда, проверяет полноту данных и получает подсказки, не отходя к ноутбуку. Калибровка идёт в реальном времени, выравнивание по меткам и очистка скана выполняются автоматически. Сканер позиционируется по меткам, поэтому деталь и сканер можно двигать во время съёмки, а вибрация в цеху не сбивает точность. Вес - 1,02 кг, защита - IP50.

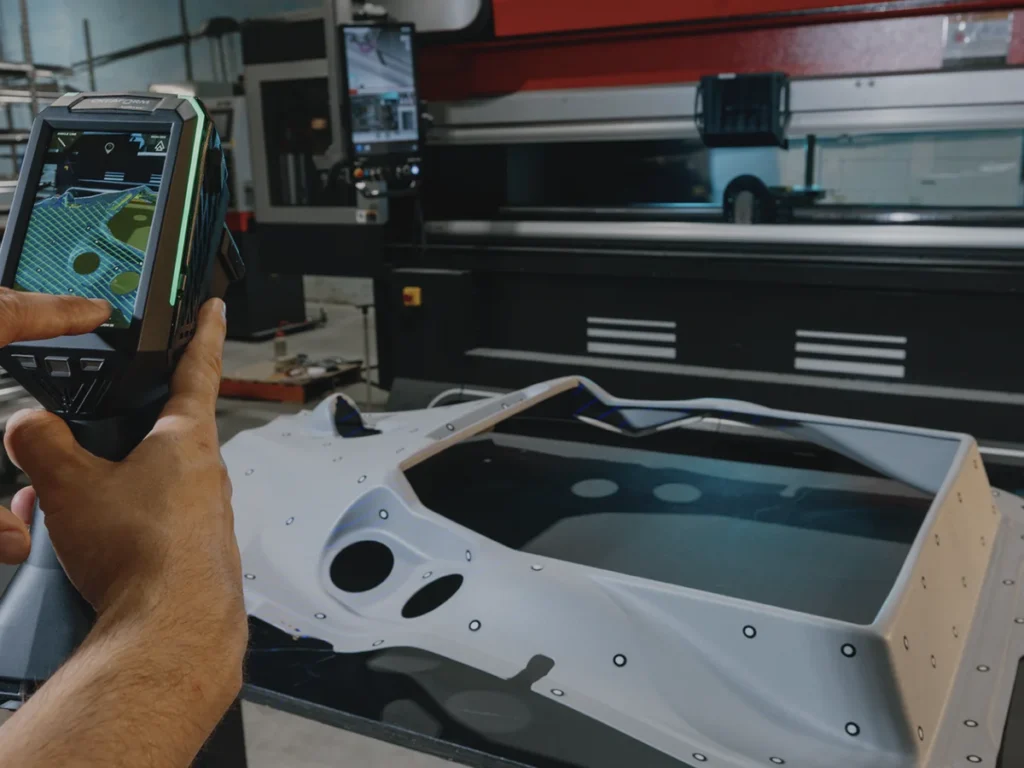

HandySCAN EVO подходит для проверки деталей до 4 м, оснастки и мелкосерийного производства. Версия с фотокамерой и дальним режимом - Creaform HandySCAN EVO Plus, старшая - HandySCAN EVO Elite, другие - в разделе Промышленные 3D-сканеры.

HandySCAN EVO работает по меткам: наклейки на детали задают систему координат, и сканер сам совмещает кадры, поэтому деталь можно поворачивать во время съёмки. Рабочее расстояние - 200-450 мм, глубина резкости - 250 мм, разрешение сетки - 0,100 мм. Сканер передаёт мелкие элементы: штырь от 0,75 мм, отверстие от 1,25 мм, уступ от 0,025 мм и стенку от 0,5 мм.

Корпус - 86 × 121 × 285 мм, подключение - по USB 3.0. Лазер класса 2M безопасен для глаз, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата, поэтому сканер работает прямо в цеху. Creaform HandySCAN EVO снимает детали размером от 0,05 до 4 м, а программа сама выравнивает и очищает данные: после съёмки сетка готова к контролю или моделированию без долгой обработки.

Программа Creaform.OS входит в комплект, для контроля и реверс-инжиниринга есть модули Creaform Metrology Suite. Данные сохраняются в форматах STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR и открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf, CATIA, SOLIDWORKS, Creo, NX и Inventor. Фотокамеры у базовой модели нет: она есть у EVO Plus и EVO Elite. Точность аттестуют по VDI/VDE 2634 часть 3, калибровка проходит в лаборатории по ISO/IEC 17025. Сканер подходит для литья, штамповки, пластиковых корпусов и оснастки небольшого и среднего размера.

Калибровочные лаборатории Creaform аккредитованы по ISO/IEC 17025, а точность сканеров проверяют по VDI/VDE 2634 часть 3. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
