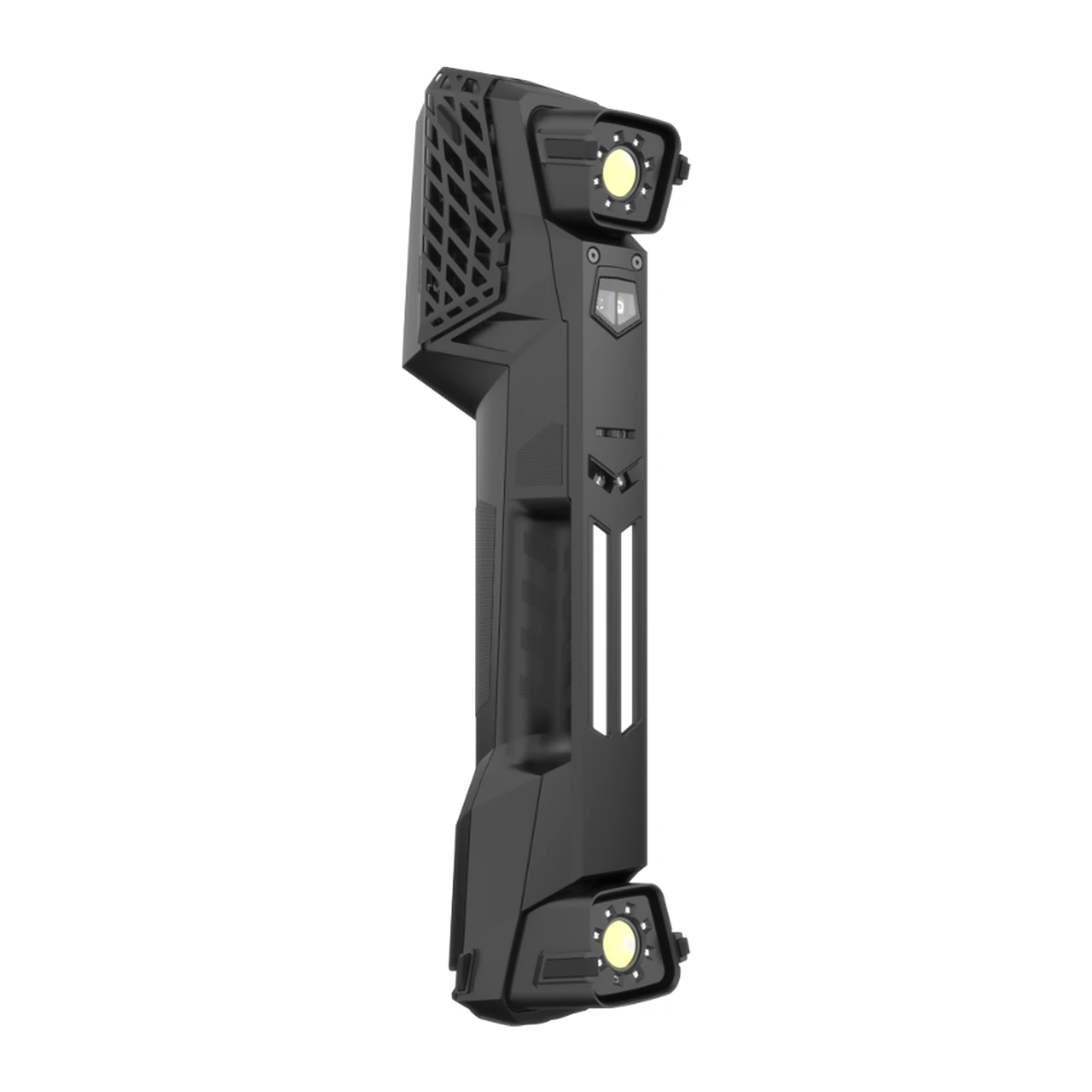

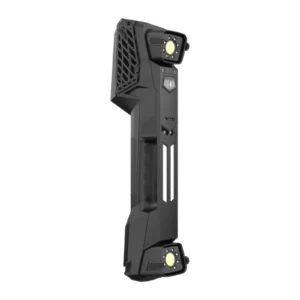

3D-сканер Creaform HandySCAN MAX EVO Elite

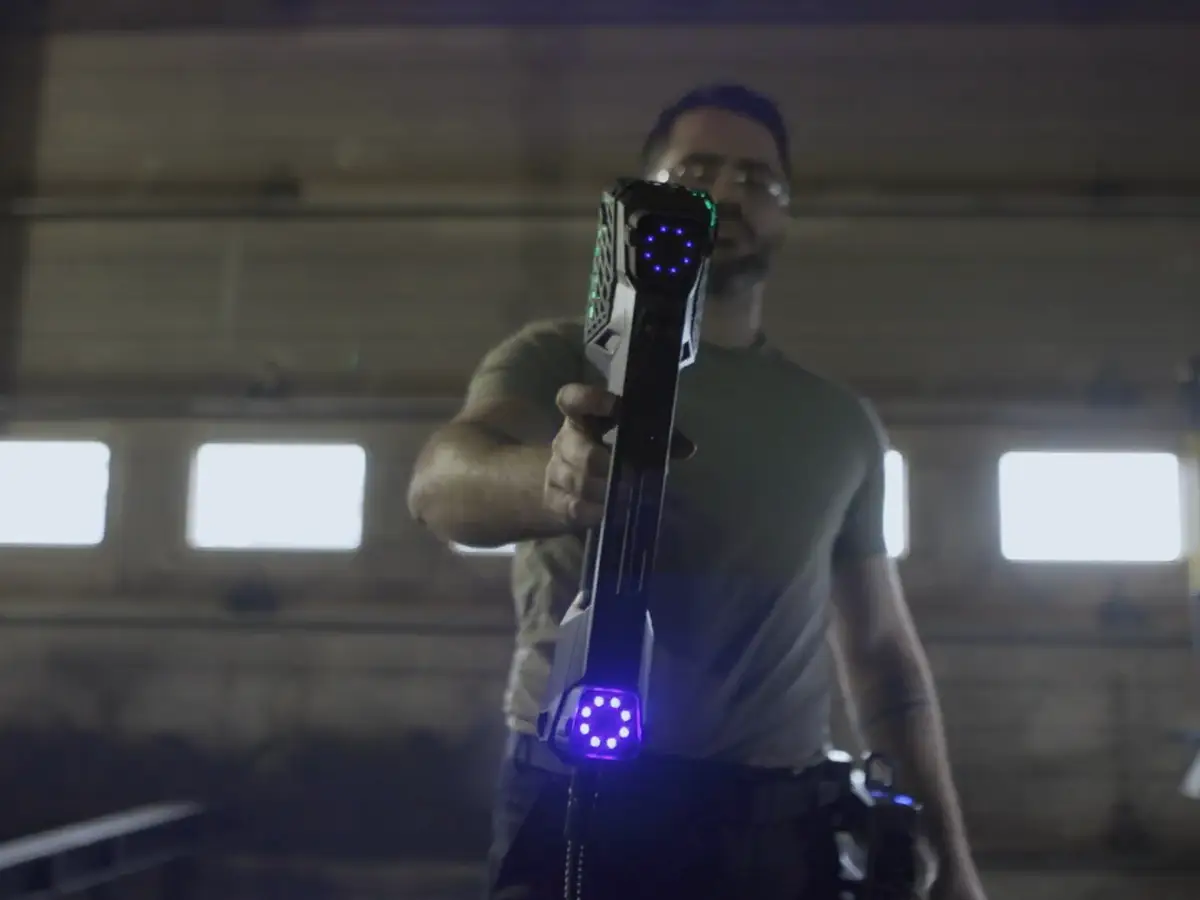

Creaform HandySCAN MAX EVO Elite - старшая модель серии HandySCAN 3D MAX для самых крупных деталей и конструкций. Поле сканирования - до 2,0 × 2,4 м, рабочее расстояние - от 0,3 до 2,5 м, точность - 0,075 мм, объёмная точность - 0,075 мм + 0,010 мм/м.

Глубина резкости 2,2 м позволяет снимать крупные поверхности с большого расстояния и быстро переходить к мелким элементам. Сканер несёт 38 синих лазерных линий и лазерную указку, скорость - 2 250 000 измерений в секунду. Встроенная фотограмметрия держит объёмную точность на деталях до 15 м. Только у Elite есть расширенные функции: AR-карта отклонений в реальном времени и чтение QR-кодов. Экран 4,3″ ведёт оператора, камера 12 Мп документирует контроль, а комплект Mobility Kit освобождает от ноутбука и кабеля. Вес - 1,28 кг, защита - IP50.

HandySCAN MAX EVO Elite подходит для авиации, судостроения, энергетики, горной техники и крупной оснастки. Версия с полем 1,4 × 1,5 м - Creaform HandySCAN MAX EVO, оптическая КИМ с трекером - MetraSCAN BLACK2, другие - в разделе Промышленные 3D-сканеры.

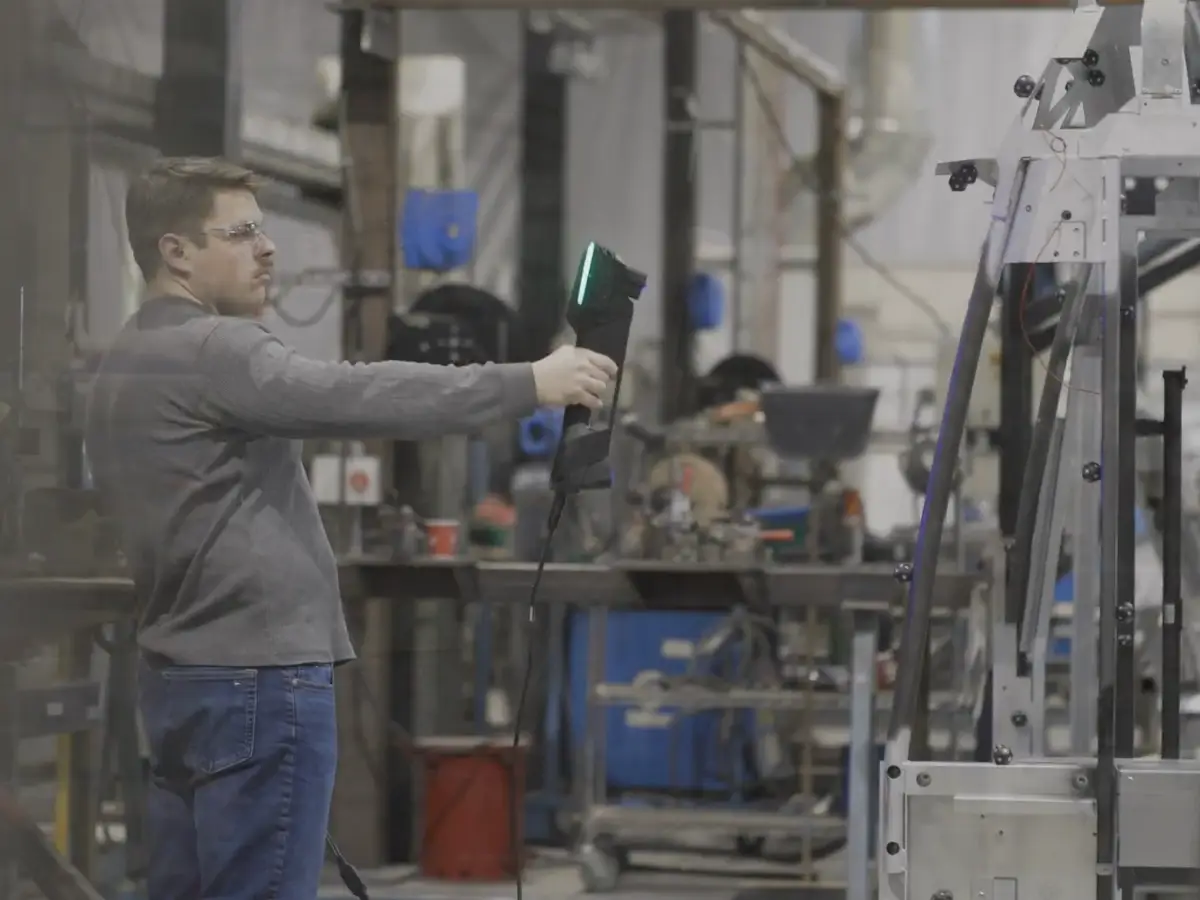

HandySCAN MAX EVO Elite - старшая модель серии MAX: рабочее расстояние у неё от 0,3 до 2,5 м, а детали - от 1 до 15 м. Разрешение измерений - 0,04 мм, разрешение сетки - 0,4 мм, минимальные элементы - штырь 2,5 мм, отверстие 3,5 мм, уступ 0,04 мм и стенка 2 мм. Встроенная фотограмметрия задаёт систему координат на крупном объекте, поэтому отдельная камера не нужна.

С комплектом Mobility Kit сканер работает без кабеля, а фотокамера 12 Мп добавляет дополненную реальность. Управлять съёмкой можно с сенсорного экрана 4,3″ и кнопок на корпусе. Корпус - 86 × 121 × 419 мм, подключение - по USB 3.0. Лазер класса 2M безопасен для глаз, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата.

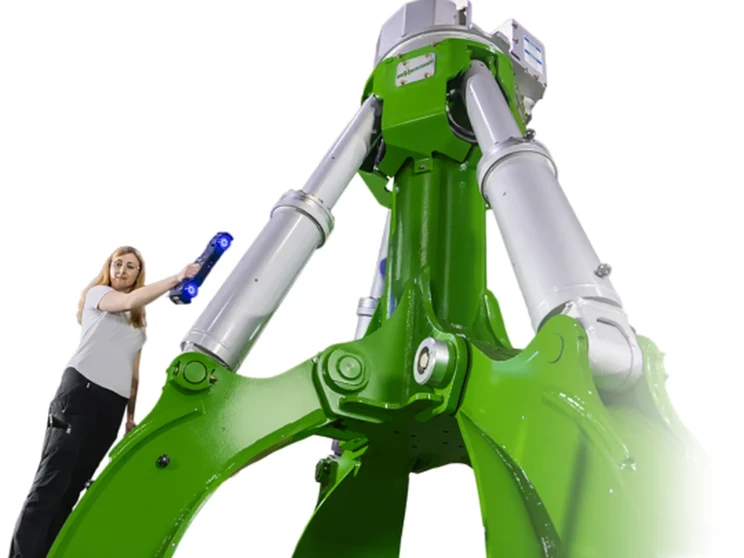

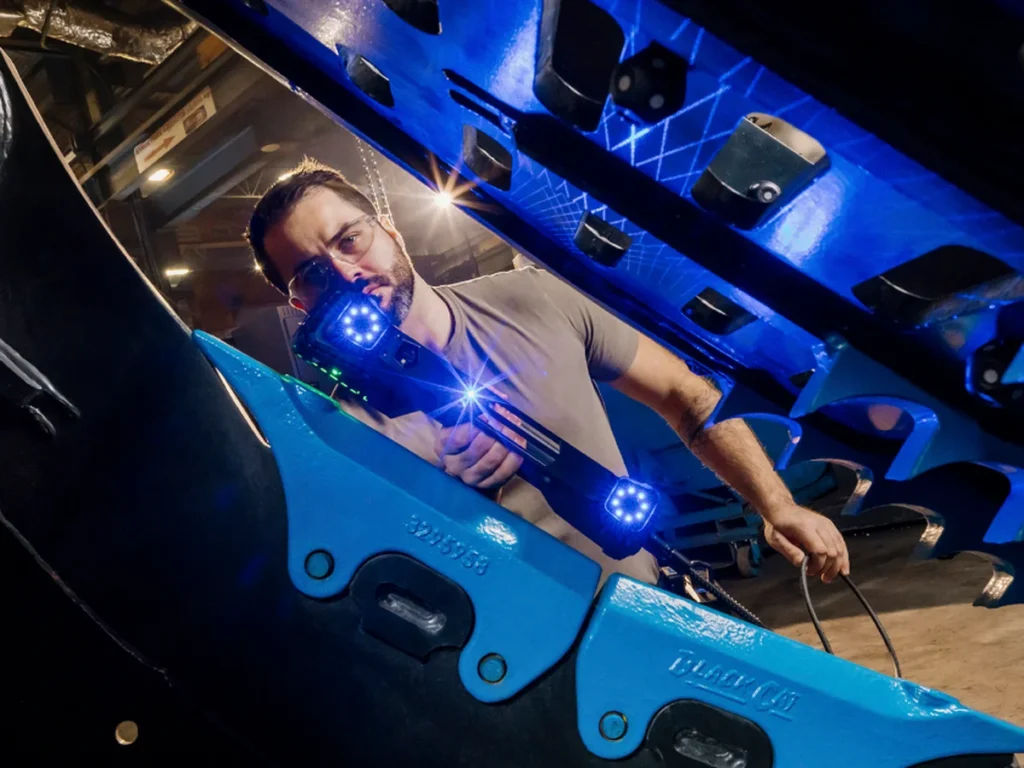

Creaform HandySCAN MAX EVO Elite выбирают для горной и тяжёлой техники, металлоконструкций, корпусов судов и крупных деталей, где нужна высокая точность на большой площади. Программа Creaform.OS входит в комплект, для контроля есть модули Creaform Metrology Suite. Данные сохраняются в STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR и открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf, CATIA, SOLIDWORKS, Creo, NX и Inventor. По сравнению с MAX EVO у модели шире рабочее расстояние и больше размер деталей - до 15 м вместо 10 м. Точность аттестуют по VDI/VDE 2634 часть 3. Сканер и ноутбук помещаются в чемодан, поэтому систему удобно возить на объекты.

Калибровочные лаборатории Creaform аккредитованы по ISO/IEC 17025, а точность сканеров проверяют по VDI/VDE 2634 часть 3. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
