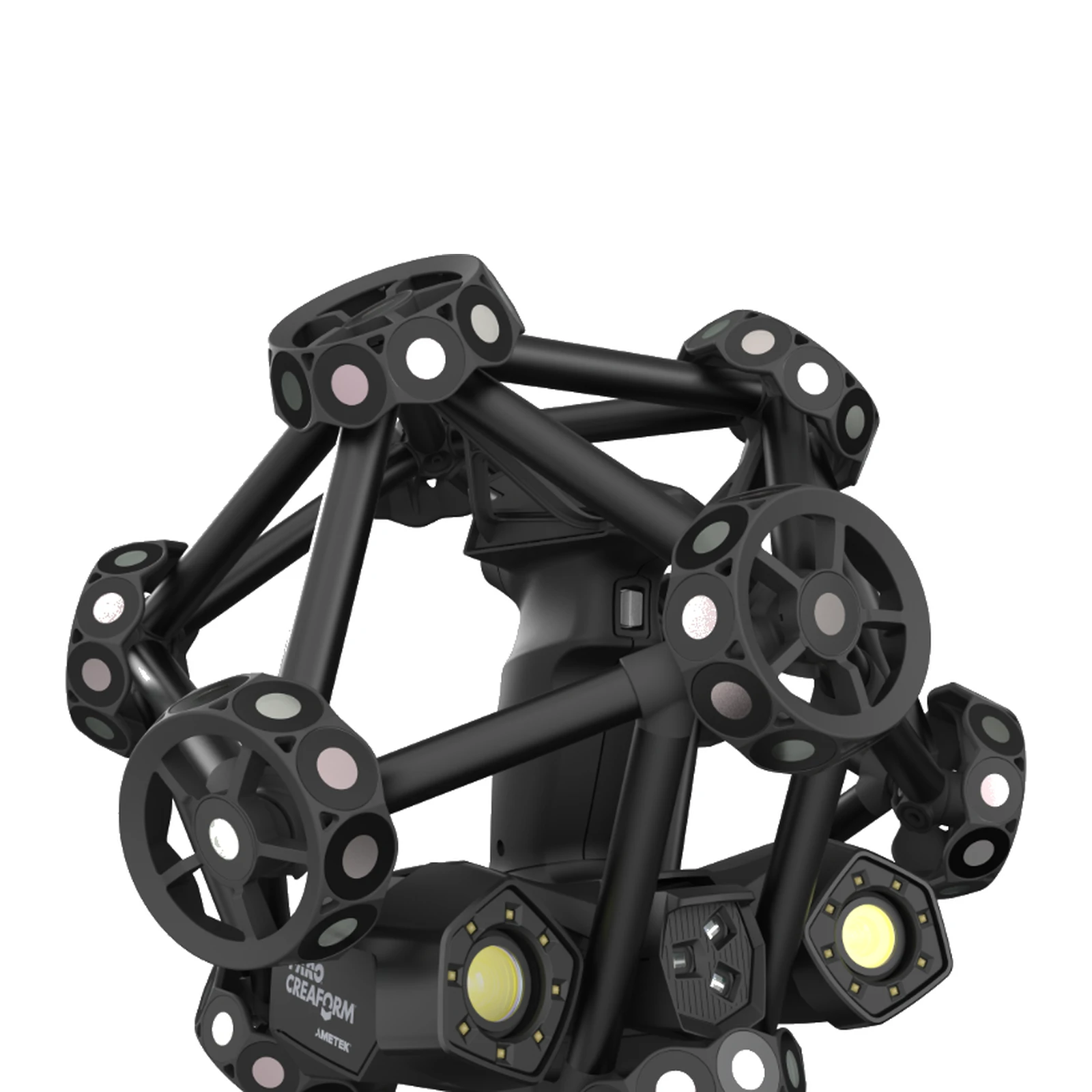

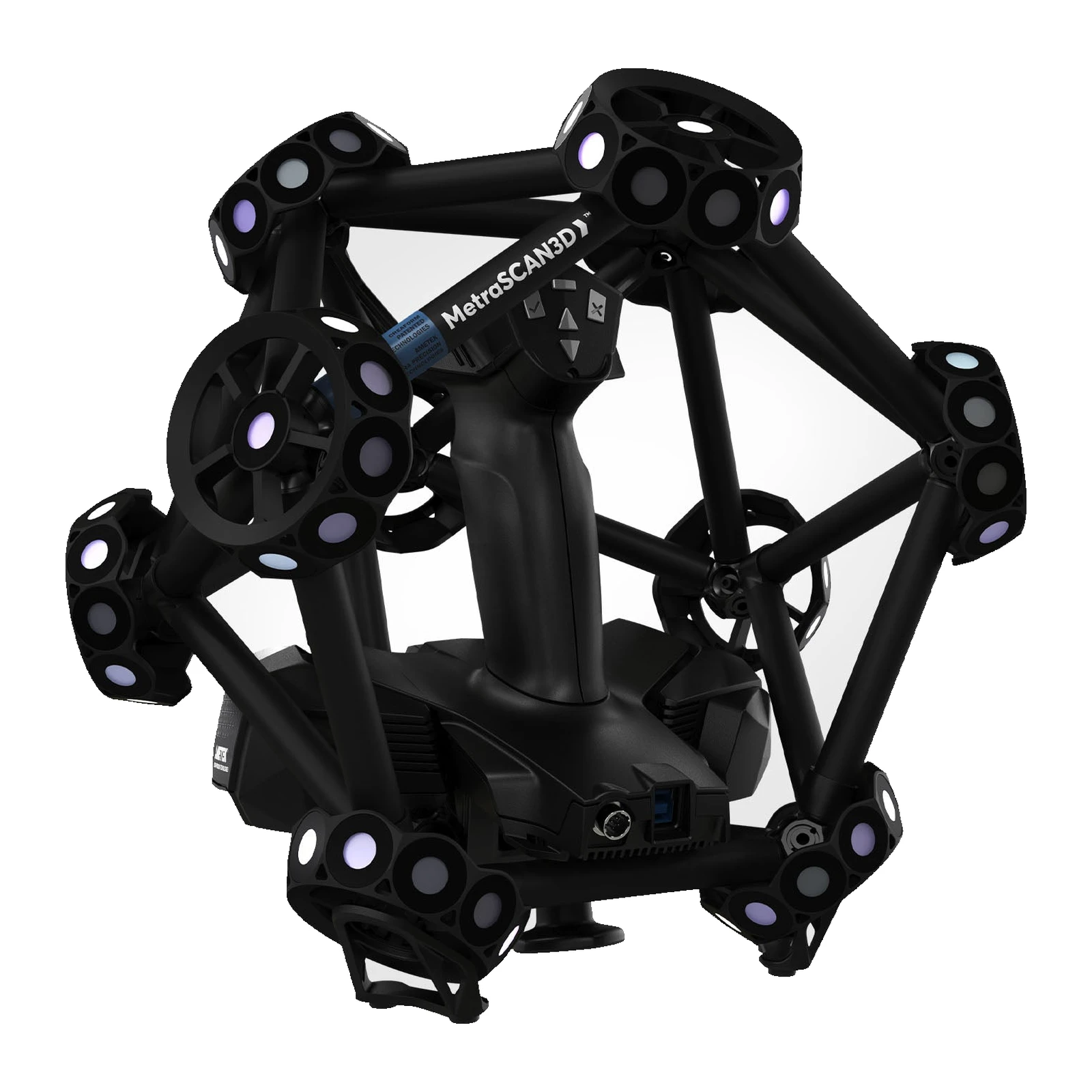

3D-сканер Creaform MetraSCAN BLACK+ Elite

Creaform MetraSCAN BLACK+ Elite - оптическая координатно-измерительная машина для метрологического контроля прямо на производстве. Точность - 0,025 мм, объёмная точность - 0,064 мм в объёме 9,1 м³ и 0,075 мм в 16,6 м³, скорость - 1 800 000 измерений в секунду.

Положение сканера отслеживает трекер C-Track на расстоянии до 4,2 м, поэтому метки на деталь не клеят, а динамическое отслеживание компенсирует вибрацию и движение детали. Сканер несёт 30 синих лазерных линий и одну дополнительную, поле - 310 × 350 мм. В отличие от BLACK+ у Elite есть инструменты помощи в настройке, ошибка формы ниже - 0,025 мм на сфере и 0,045 мм на плоскости. Автоматическое расширение объёма - 0,025 мм + 0,015 мм/м. Щуп HandyPROBE измеряет скрытые точки с точностью 0,025 мм. Приёмка - по VDI/VDE 2634 часть 3 и ISO 10360.

MetraSCAN BLACK+ Elite подходит для автопрома, авиации, энергетики и деталей от 0,2 до 6 м. Версия с трекером до 6 м - Creaform MetraSCAN BLACK2, версия попроще - MetraSCAN BLACK+, другие - в разделе Промышленные 3D-сканеры.

Объёмная точность MetraSCAN BLACK+ Elite - 0,064 мм в объёме 9,1 м³ и 0,075 мм в объёме 16,6 м³, это выше, чем у версии BLACK+. Ошибка формы на сфере - 0,025 мм, на плоскости - 0,045 мм, разрешение сетки - 0,100 мм. Минимальные элементы - штырь 0,75 мм, отверстие 1,25 мм, уступ 0,025 мм и стенка 0,5 мм, размер деталей - от 0,2 до 6 м.

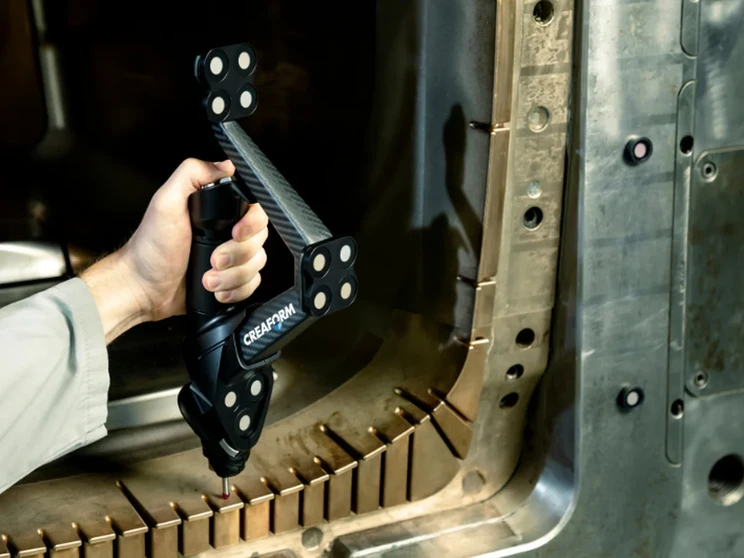

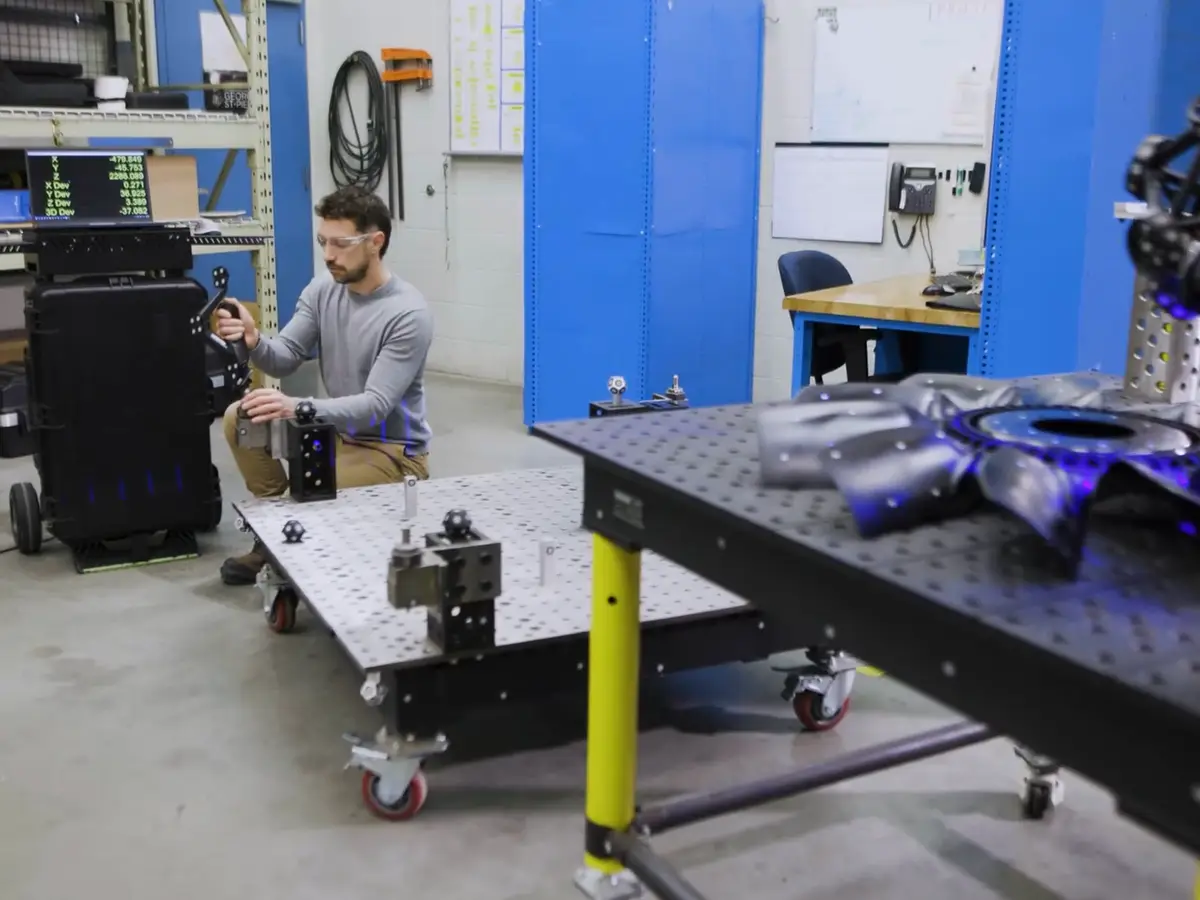

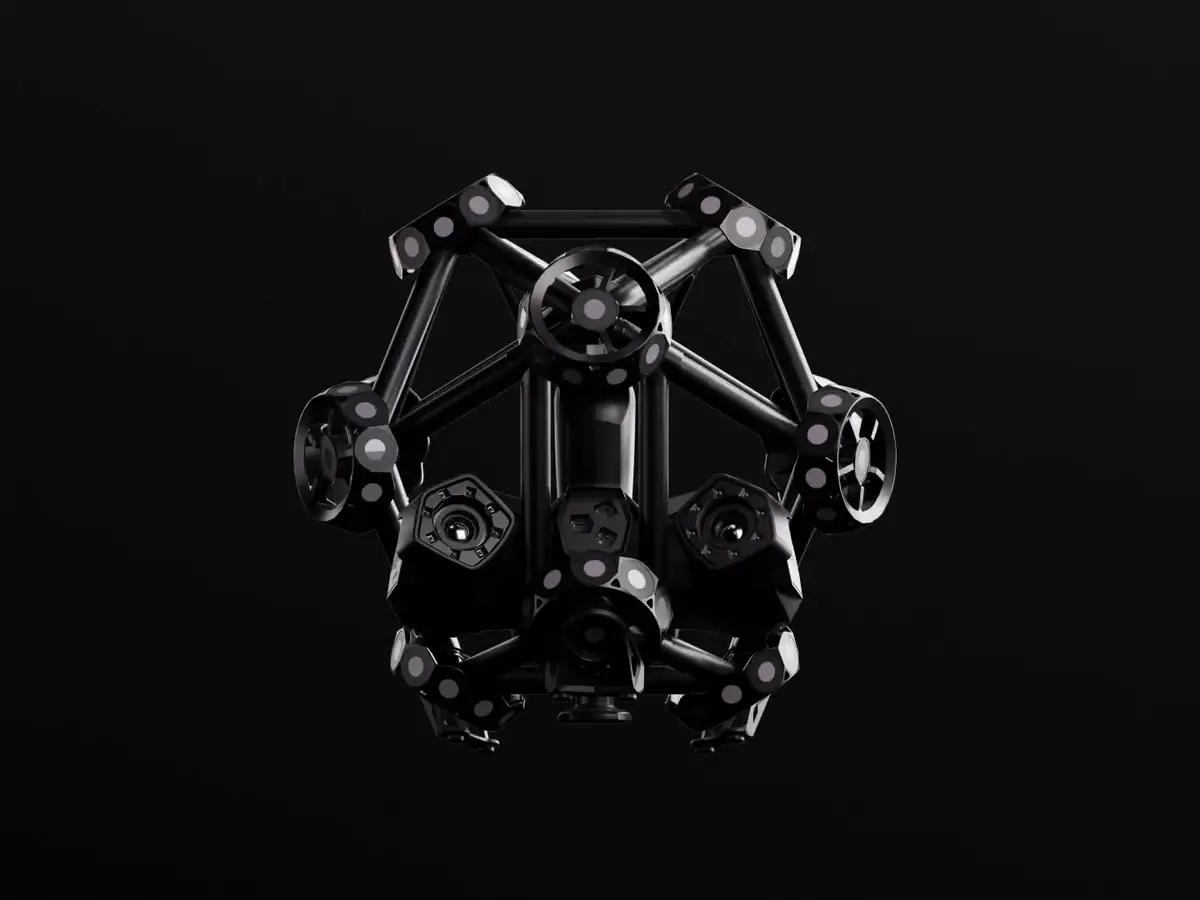

Трекер C-Track следит за сканером, поэтому метки на детали не нужны, а динамическое отслеживание компенсирует вибрацию и небольшие смещения у линии. Рабочее расстояние сканера - 300 мм, глубина резкости - 250 мм. Сканер весит 1,49 кг, трекер - 5,7 кг, щуп HandyPROBE - 0,5 кг: им измеряют отверстия, кромки и скрытые точки. Корпус сканера защищён по IP50.

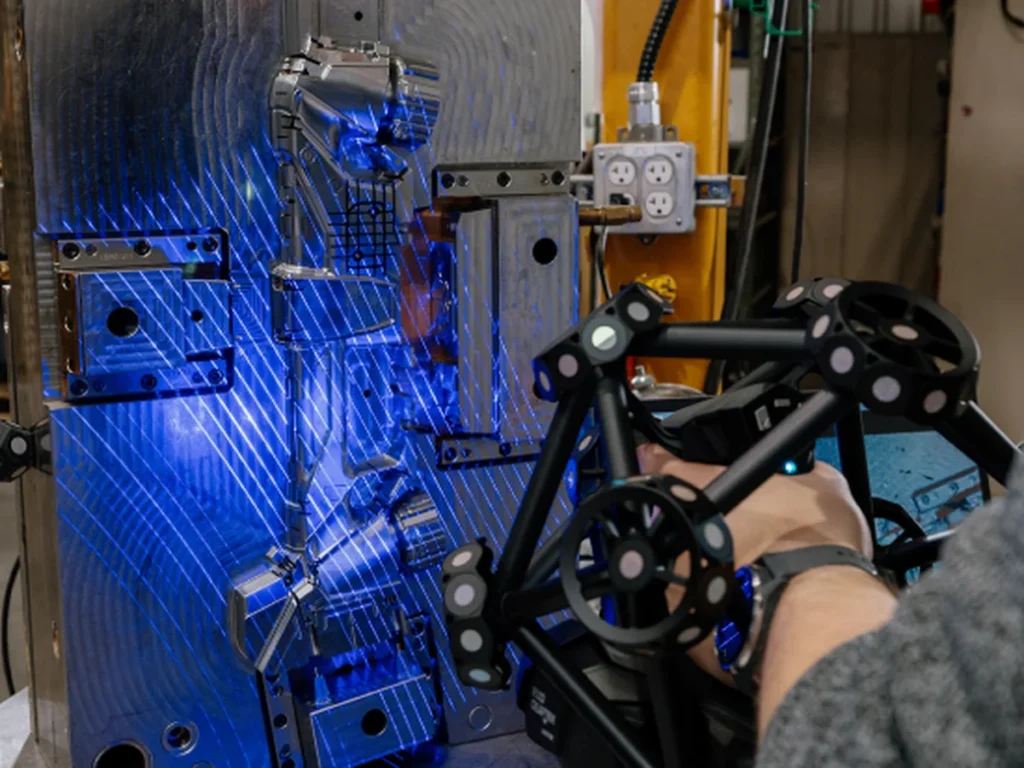

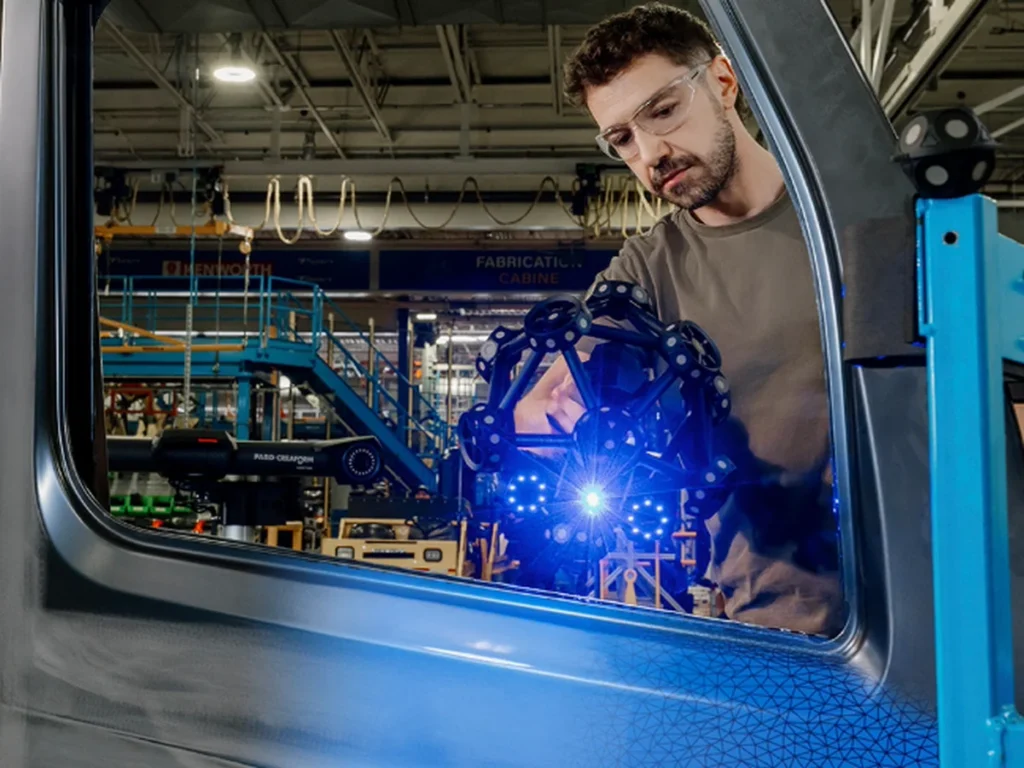

Подключение - по USB 3.0, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата, лазер класса 2M безопасен для глаз. Creaform MetraSCAN BLACK+ Elite работает в Creaform.OS с модулями Creaform Metrology Suite. Данные сохраняются в STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR и открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf, CATIA, SOLIDWORKS, Creo, NX и Inventor. Систему используют для пресс-форм, оснастки и кузовных узлов.

Калибровочные лаборатории Creaform аккредитованы по ISO/IEC 17025, а точность сканеров проверяют по VDI/VDE 2634 часть 3. Описание модели у производителя - creaform3d.com. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
