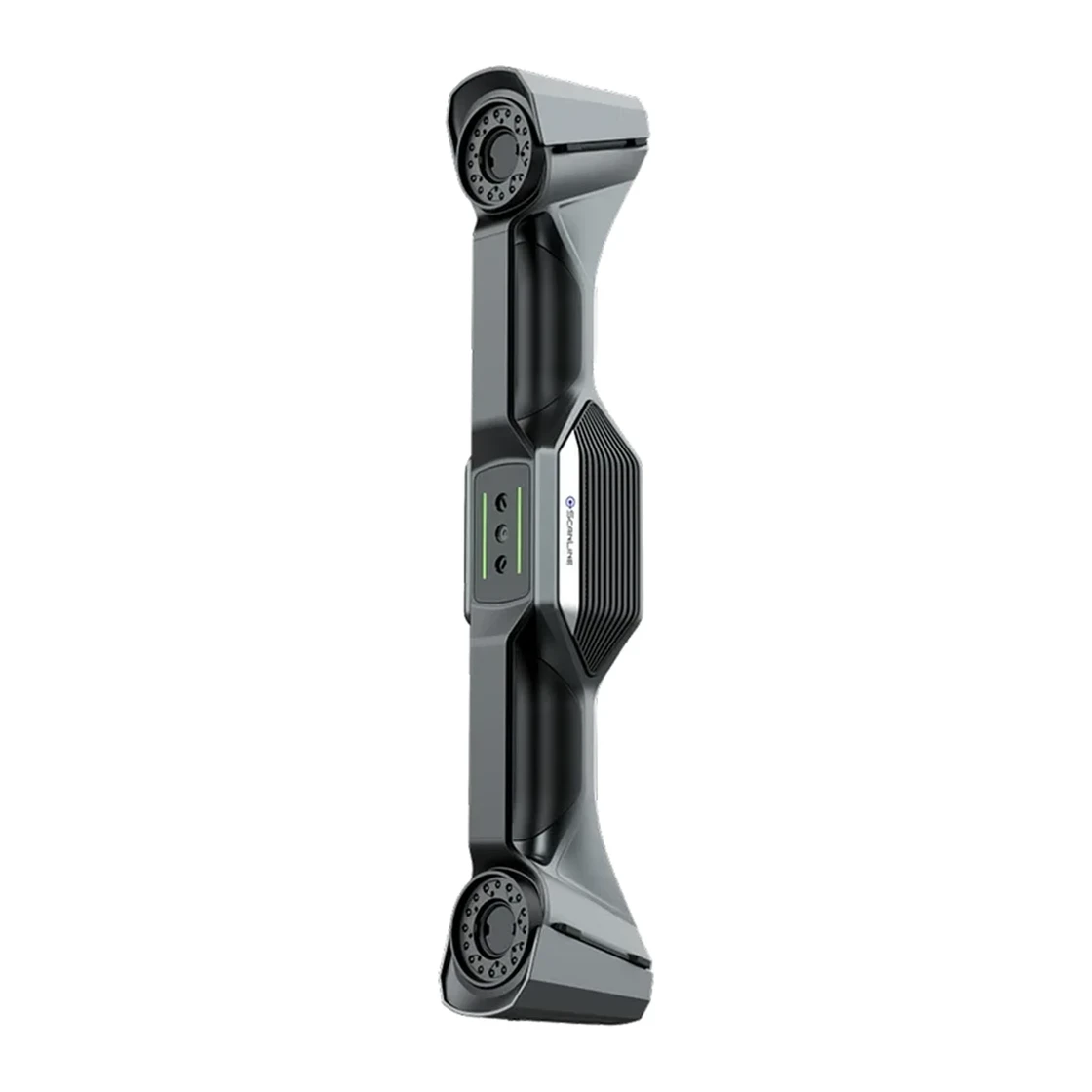

3D-сканер ScanLine EasyScan UE ProNova+

ScanLine EasyScan UE ProNova+ - беспроводной ручной лазерный 3D-сканер для крупных объектов, усиленная версия UE ProNova. Шестьдесят две лазерные линии собирают до 6 140 000 точек в секунду, поле зрения - до 2,6 × 2,2 м, дистанция - до 2,6 м, точность - до 0,06 мм.

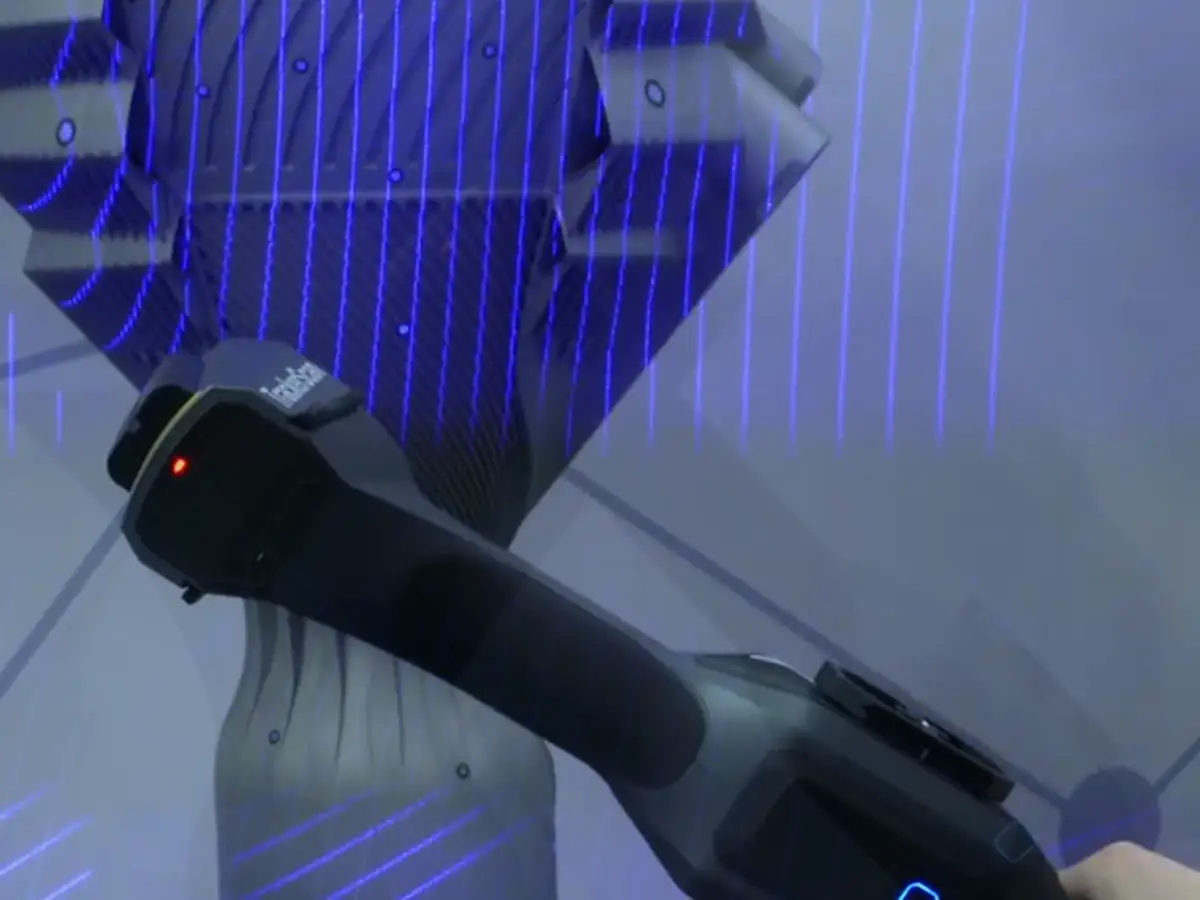

Широкое поле и 62 линии сокращают число проходов вокруг вагона, экскаватора или турбины. Видеофотограмметрия обходится без кодированных меток и держит объёмную точность 0,06 + 0,012 мм/м, а индикатор показывает качество маркеров прямо во время съёмки. Три рабочих диапазона от 300 до 2600 мм позволяют снимать и в тесных местах. Аккумуляторы меняют на ходу, данные идут без кабеля.

UE ProNova+ подходит для обслуживания крупного оборудования и транспорта, контроля турбин и трубопроводов, листового металла и отверстий в автомобильной отрасли. Базовая версия с 50 линиями - EasyScan UE ProNova, система с трекером - TrackerScan ProNova+, другие - в разделе Промышленные 3D-сканеры.

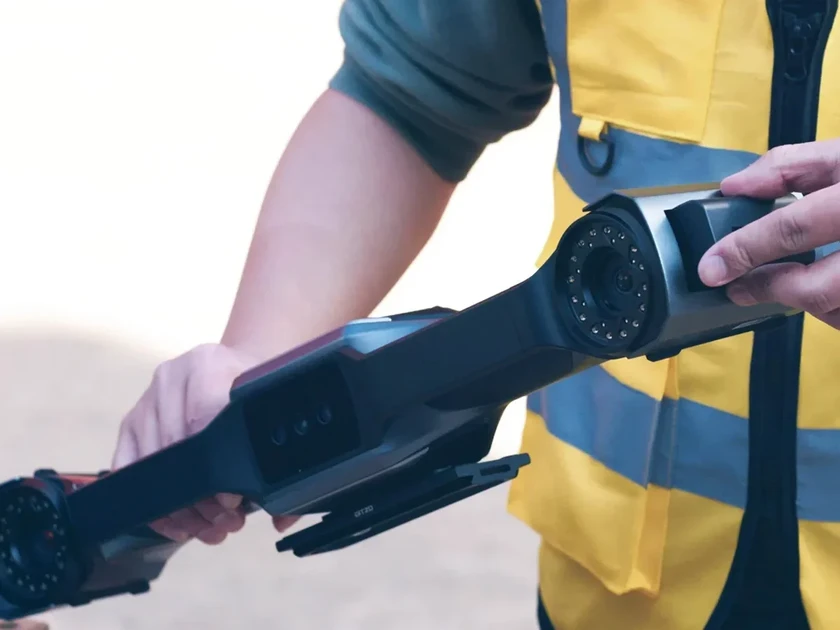

Сканер EasyScan UE ProNova+ весит 1,6 кг, корпус - 563 × 80 × 120 мм. Расстояние сканирования - 2300 мм в диапазоне от 300 до 2600 мм. Подключение - беспроводное или проводное по оптоволокну, поэтому оператор свободно обходит крупный объект.

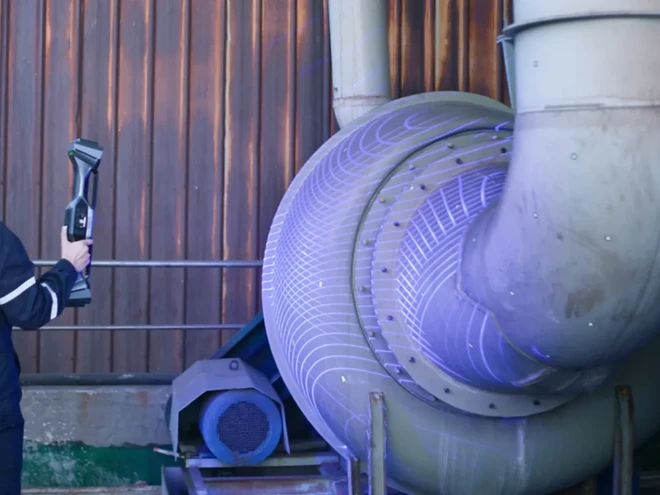

Рабочая температура - от -20 до +40 °C, поэтому сканер подходит для работы на улице, в депо и на открытой площадке. Данные открываются в Geomagic Control X, Geomagic Design X и PolyWorks, где строят карту отклонений, сечения и CAD-модель. ScanLine EasyScan UE ProNova+ имеет сертификат EAC.

По сравнению с базовой версией у сканера 62 линии вместо 50 и выше скорость - 6 140 000 точек в секунду против 4 600 000. Это сокращает время съёмки крупных объектов. Точность - до 0,06 мм, поэтому для точной проработки отдельных зон сканер используют вместе с трекер-сканером в системе TrackerScan ProNova+, а программа объединяет данные в одну модель. Три рабочих диапазона - ближний, стандартный и дальний - выбирают под объект, а индикатор качества маркеров помогает заметить ошибку ещё во время съёмки. Аккумуляторы меняют на ходу, поэтому съёмка крупного объекта не прерывается. Широкий сканер с 62 линиями подходит для вагонов, ковшей и корпусов турбин. Сканер снимает 62 синими лазерными линиями. Широкое поле и 62 линии позволяют снять вагон или корпус турбины за несколько проходов.

ScanLine выпускает метрологические, профессиональные и персональные 3D-сканеры, показывает их на выставках «Металлообработка» в Москве и ИННОПРОМ в Екатеринбурге. Описание модели у производителя - 3dscanline.ru. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
