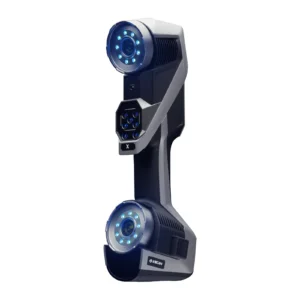

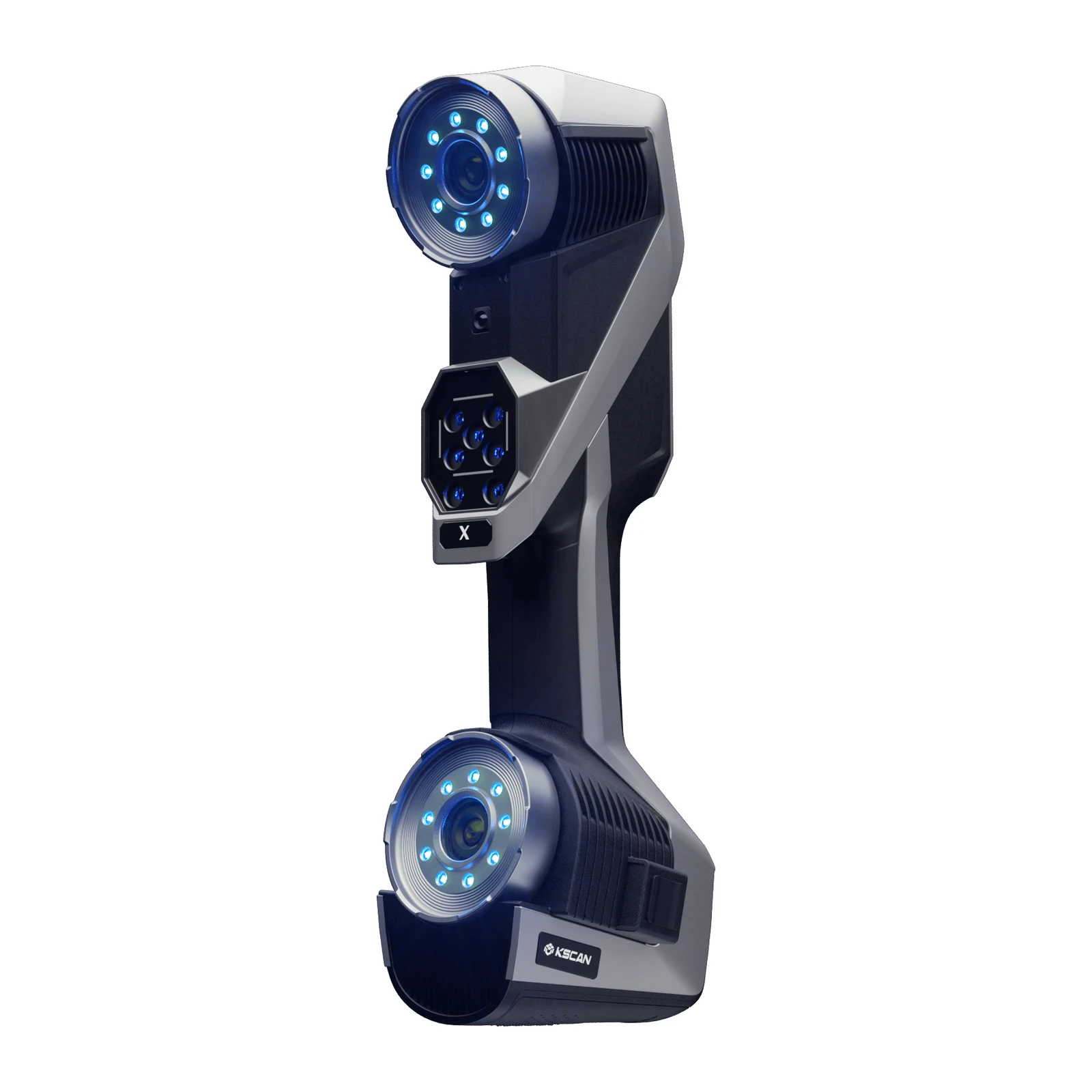

3D-сканер Scantech KSCAN-X
Предзаказ
Артикул: 210053
Scantech KSCAN-X - беспроводной 3D-сканер с полем до 2600 × 1800 мм: точность до 0,030 мм, объекты 0,5-15 м.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech KSCAN-X - беспроводной 3D-сканер для крупных и сверхкрупных деталей: поле до 2600 × 1800 мм и глубина резкости от 0,3 до 2,5 м. Скорость - до 6 450 000 измерений в секунду, объекты от 0,5 до 15 м.
Режим широкого поля - 84 синие линии (четыре креста по 21) - снимает большие поверхности за один проход с точностью до 0,075 мм. Режим средней дистанции - 54 линии, 27 крестов - даёт до 0,030 мм на деталях от 0,5 до 2 м. Короткая база камер и отдельная линия для отверстий достают внутрь труб и между зубьями. Адаптивная фотограмметрия убирает накопленную ошибку: объёмная точность 0,075 + 0,010 мм/м с линейкой 800 мм. Бортовой компьютер, две батареи и две сетевые карты работают без кабеля даже на высоте.
KSCAN-X подходит авиации, тяжёлой промышленности, железнодорожной и судовой технике, автоспорту: им снимают корпуса судов, гребные винты, кузова гоночных машин. Модель с точностью 0,020 мм - Scantech KSCAN-E, другие - в разделе Промышленные 3D-сканеры.
Рабочее расстояние KSCAN-X - от 0,30 до 2,50 м, разрешение - до 0,1 мм, база камер - 235 мм. Точность в режиме средней дистанции - 0,030 мм, в режиме широкого поля - 0,075 мм: первый подходит для контроля деталей, второй - для быстрой съёмки корпусов и крупных панелей. Режим одной линии нужен для отверстий и глубоких полостей.
Корпус - 344 × 124 × 99 мм, защита - IP50, рабочая температура - от -10 до +40 °C, поэтому Scantech KSCAN-X работает на верфи, на открытой площадке и в неотапливаемом цеху. Подключение - по USB 3.0, Wi-Fi 6 или через две сетевые карты, данные обрабатывают в программе DefinSight. Объекты - от 0,5 до 15 м: от гребного винта до корпуса судна или крупной техники.
Большая глубина резкости позволяет держать сканер далеко от поверхности и снимать вогнутые зоны, куда трудно подойти. По сравнению с KSCAN-E модель уступает в точности на мелких деталях, но быстрее покрывает большие площади. Для деталей длиной больше нескольких метров применяют адаптивную фотограмметрию, которая сохраняет общую геометрию без накопленной ошибки.
Точность сканеров SCANOLOGY проверяют в калибровочной лаборатории компании, аккредитованной по ISO/IEC 17025. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Поле до 2600 × 1800 мм
- Глубина резкости 0,3-2,5 м
- До 6 450 000 измерений/с
- Объекты 0,5-15 м
- Без кабелей
- Адаптивная фотограмметрия

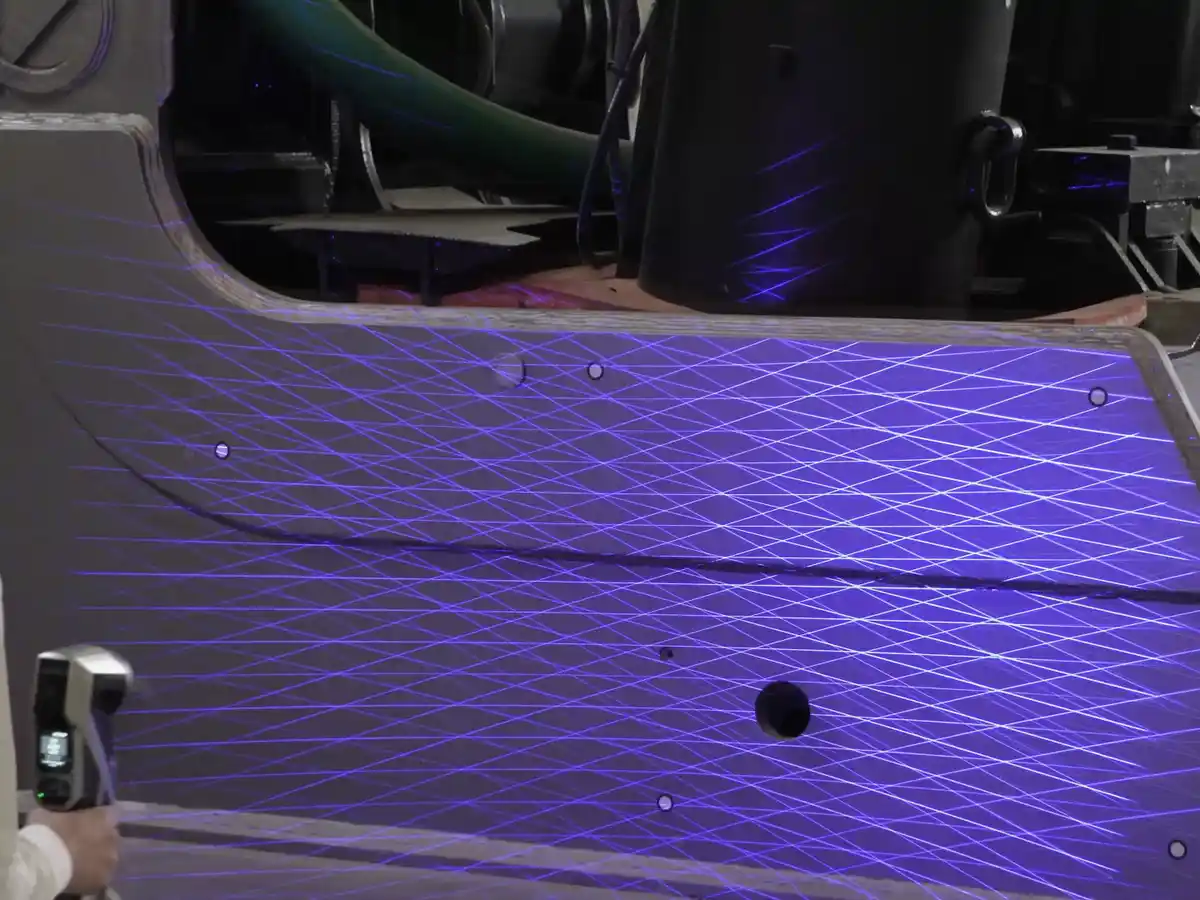

Широкое поле
Восемьдесят четыре синие линии снимают поле до 2600 × 1800 мм, поэтому корпус или панель собирают за несколько проходов.
01

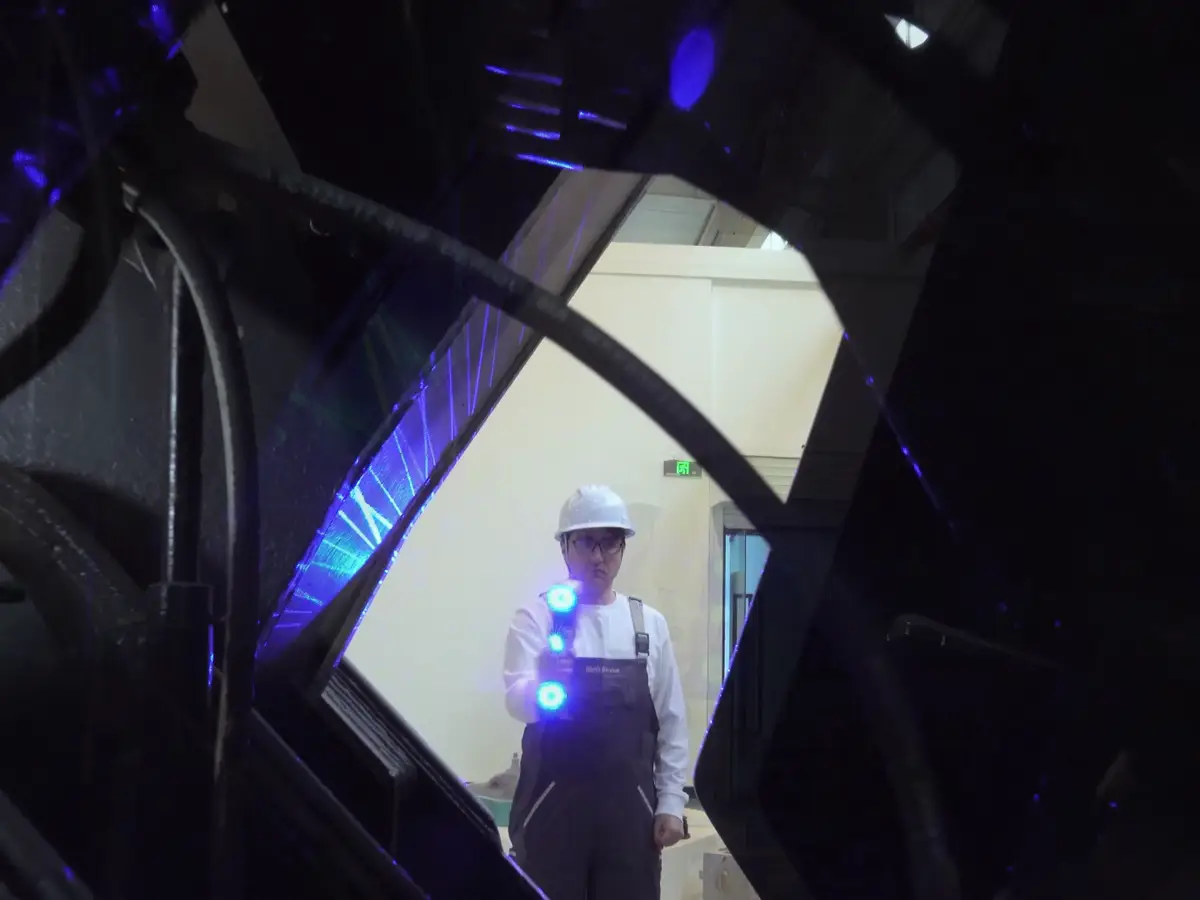

Глубокие полости
Короткая база камер и отдельная синяя линия снимают внутренние поверхности труб, пазы и места между зубьями.
02

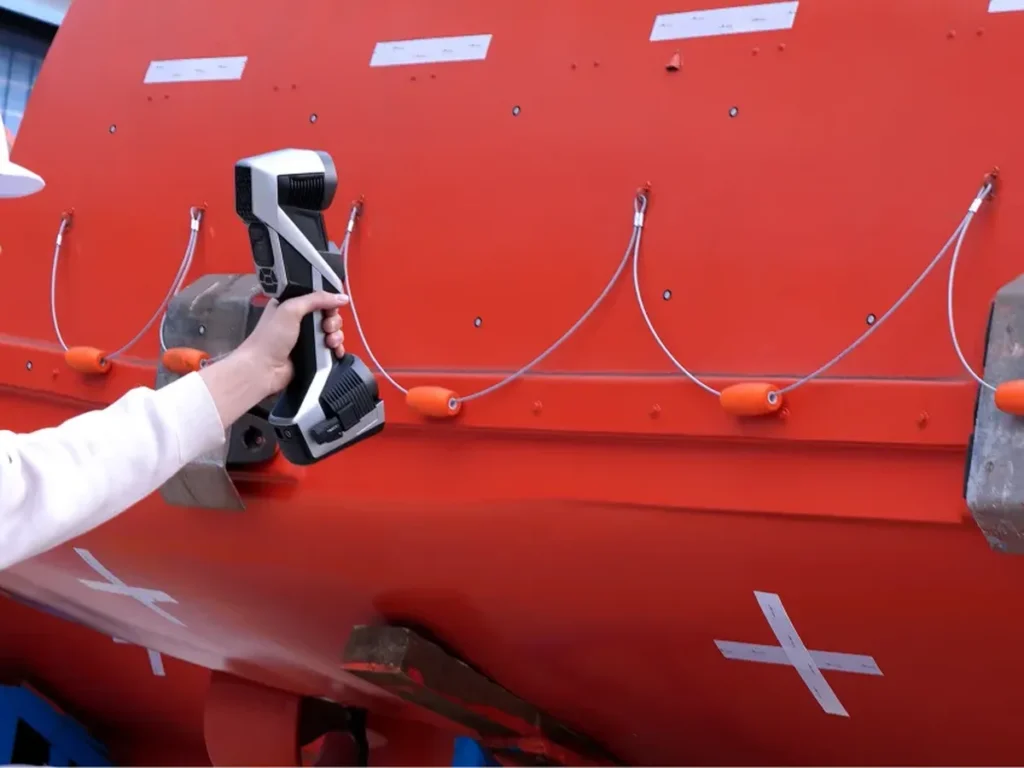

Суда и крупная техника
Без кабелей и с батареями сканером снимают борта судов и крупные корпуса прямо на стапеле, на высоте и вдали от розетки.
03

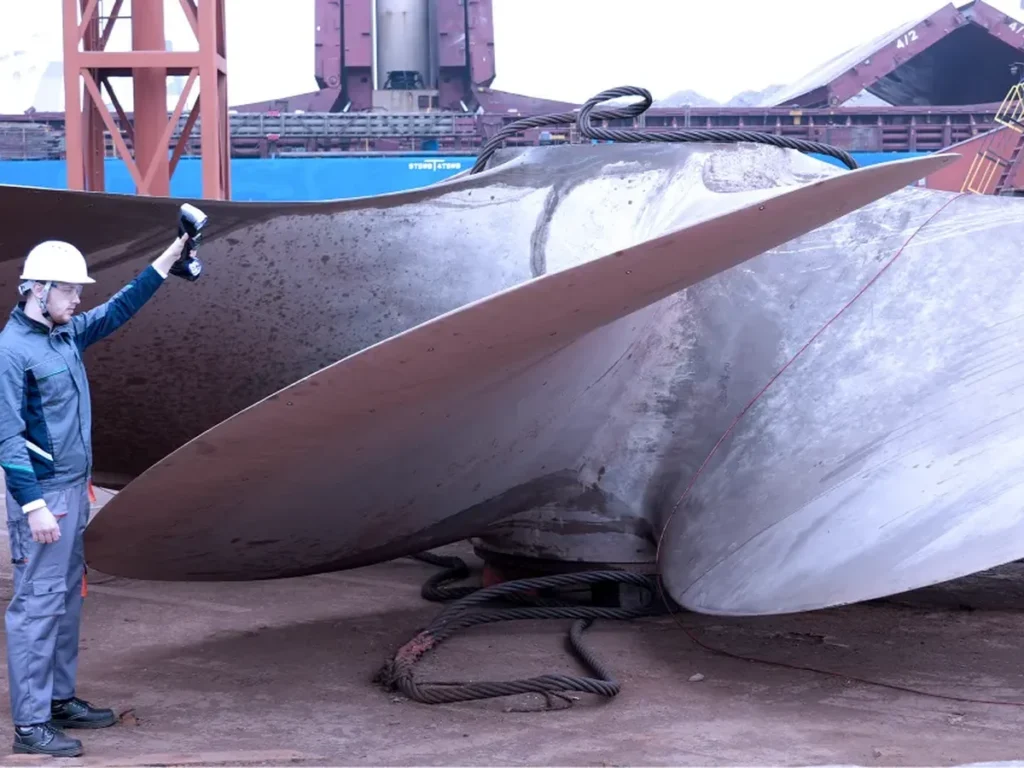

Гребные винты и лопасти
Глубина резкости до 2,5 м и фотограмметрия держат объёмную точность 0,075 + 0,010 мм/м на лопастях и других деталях длиной в несколько метров.
04

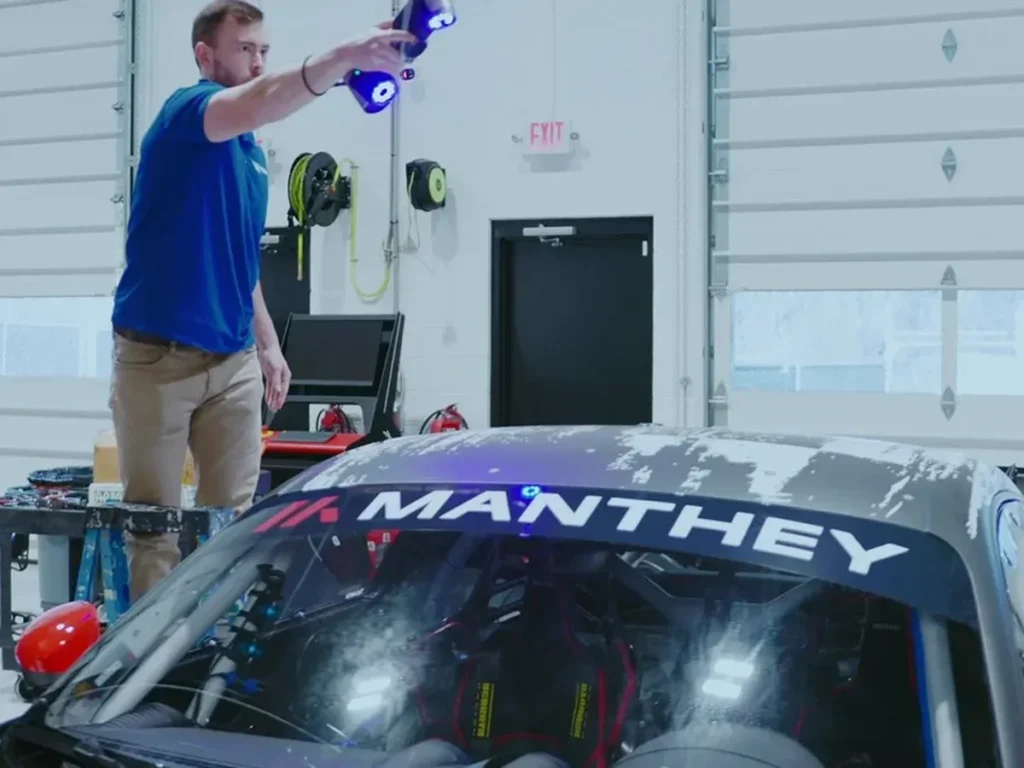

Автоспорт и доработка кузова
Скорость до 6 450 000 измерений в секунду позволяет быстро снять кузов гоночной машины для доработки аэродинамики и деталей.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У KSCAN-X поле до 2600 × 1800 мм и объекты до 15 м, у KSCAN-E - точность 0,020 мм и детальный режим 17 линий для мелких элементов.
До 0,030 мм в режиме средней дистанции и до 0,075 мм в режиме широкого поля, объёмная - 0,075 + 0,010 мм/м с линейкой 800 мм.
От 0,3 до 2,5 м.
Нет: бортовой компьютер, две батареи и две сетевые карты Wi-Fi 6 работают без кабеля, USB 3.0 тоже есть.
Да, сканер без вентилятора, защита IP50, работает от -10 до +40 °C.
БрендScantech
Тип сканераРучной
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияДа
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиний лазер
Режимы84 линии (широкое поле), 54 линии (средняя дистанция), 1 линия для отверстий
Точность0,030 мм (средняя дистанция), 0,075 мм (широкое поле)
Объёмная точность0,075 + 0,010 мм/м (с линейкой 800 мм)
Скорость≤ 6 450 000 измерений/с
Поле≤ 2600 × 1800 мм
Рабочее расстояние0,30-2,50 м
Размер объектов0,5-15 м
Разрешение≤ 0,1 мм
Габариты344 × 124 × 99 мм
База камер235 мм
ПодключениеUSB 3.0, Wi-Fi 6, две сетевые карты
ЗащитаIP50
Рабочая температураот -10 до +40 °C
ПрограммаDefinSight
