3D-сканер Scantech SIMSCAN 30 Gen2
Предзаказ
Артикул: 210055
Scantech SIMSCAN 30 Gen2 - компактный 3D-сканер (синий лазер): 17 крестов, 4 580 000 измерений/с, точность до 0,020 мм, 570 г.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech SIMSCAN 30 Gen2 - средняя версия компактного 3D-сканера SIMSCAN: 17 синих лазерных крестов и до 4 580 000 измерений в секунду в корпусе 203 × 80 × 44 мм весом 570 г. Точность - до 0,020 мм.
Вдвое больше крестов, чем у младшей версии, - быстрее проход по средним деталям и сборкам при том же размере корпуса. Для мелких элементов есть режим параллельных линий, для глубоких отверстий - одна синяя линия. Сканер снимает чёрные и отражающие поверхности, а данные идут в программу DefinSight для контроля по CAD-модели. Объёмная точность - 0,015 + 0,035 мм/м, с фотограмметрией MSCAN-L15 - 0,015 + 0,012 мм/м.
SIMSCAN 30 Gen2 подходит для автопрома, пресс-форм, энергетики и ремонта: им проверяют геометрию и снимают детали для модификации. Младшая версия - Scantech SIMSCAN 22 Gen2, старшая - SIMSCAN 42 Gen2, другие - в разделе Лазерные 3D-сканеры.
Рабочее расстояние SIMSCAN 30 Gen2 - 300 мм, глубина резкости - 550 мм, поле - до 700 × 600 мм. Одна дополнительная синяя линия снимает глубокие отверстия и пазы, а синий лазер класса II безопасен для глаз. Подключение - по USB 3.0, рабочая температура - от -10 до +40 °C, поэтому сканер работает в цеху без отдельного помещения.
Scantech SIMSCAN 30 Gen2 весит 570 г и удобно лежит в руке, поэтому оператор не устаёт при долгой съёмке сборок и автомобильных деталей. Данные сохраняются в STL, OBJ, PLY, ASC, IGS, TXT и MK2. В программе DefinSight облако точек совмещают с CAD-моделью, строят карту отклонений, сечения и отчёт по размерам.
Точность у трёх версий SIMSCAN Gen2 одинаковая - до 0,020 мм, а различаются они числом крестов и скоростью. Средняя версия подходит, когда деталей много и важен баланс цены и скорости. Для крупных деталей систему дополняют фотограмметрией MSCAN-L15, а для автоматизации сканер ставят на робота. Кадры совмещаются по меткам, наклеенным на деталь, поэтому её можно поворачивать во время съёмки. Точность серии подтверждена по VDI/VDE 2634 часть 3 в лаборатории, аккредитованной по ISO/IEC 17025. Сканер подходит для автопрома, пресс-форм и энергетики. Синий лазер класса II безопасен для глаз.
Компания обслужила больше 10 000 клиентов более чем в 70 странах. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- 17 синих крестов
- До 4 580 000 измерений/с
- Точность до 0,020 мм
- Размер с ладонь, 570 г
- Режим для отверстий

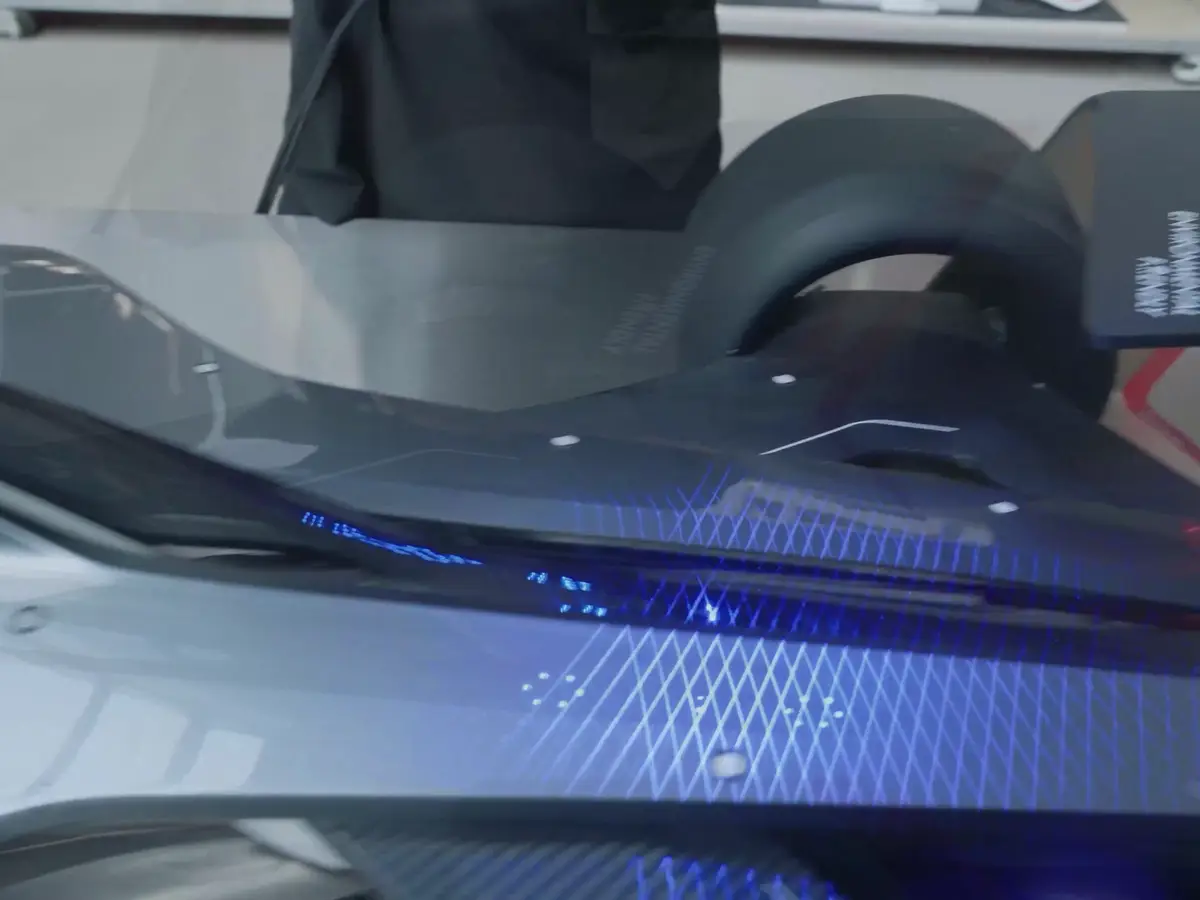

Быстрый проход по детали
Семнадцать синих крестов дают до 4 580 000 измерений в секунду, поэтому средние детали и сборки снимают за несколько проходов.
01

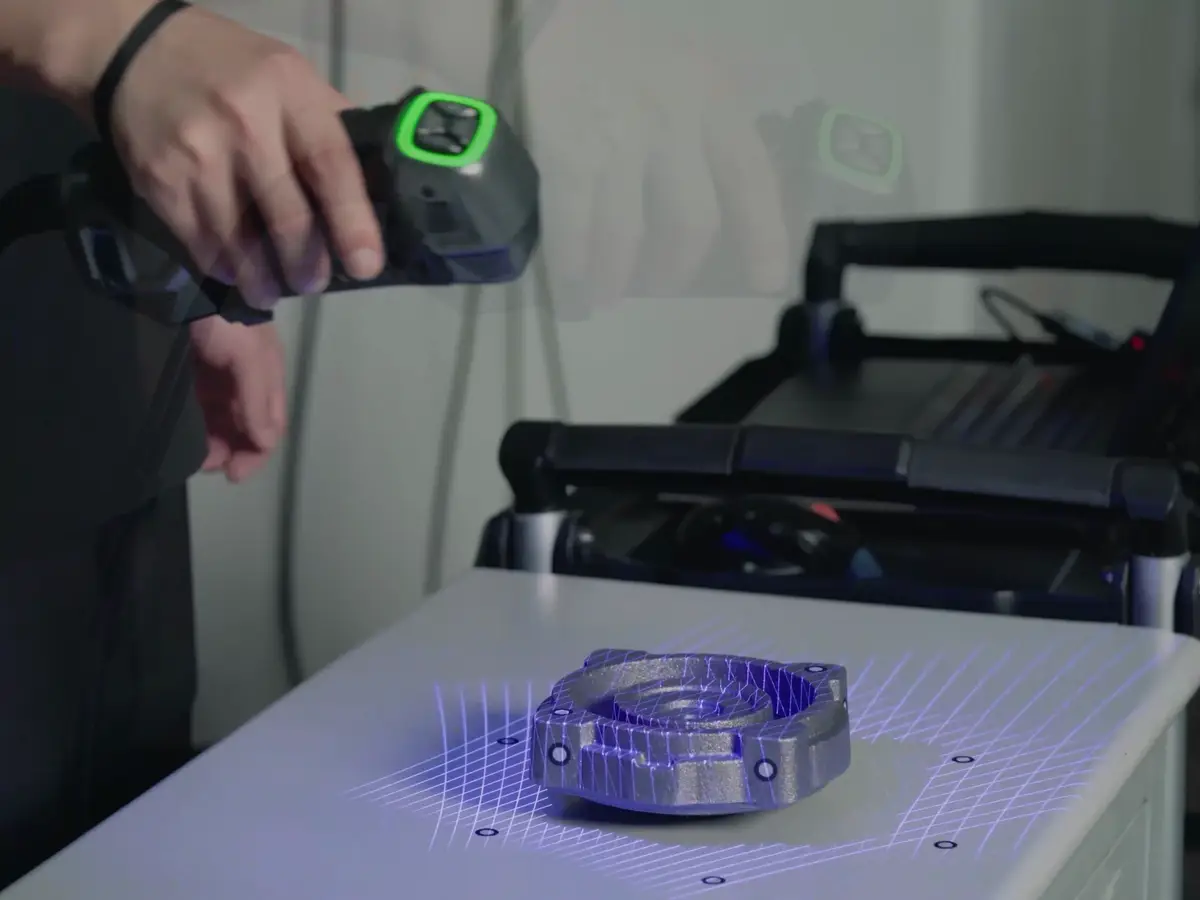

Компактный корпус
Сканер весит 570 г и помещается в ладони: им работают в нишах, под панелями и в тесных местах сборки.
02

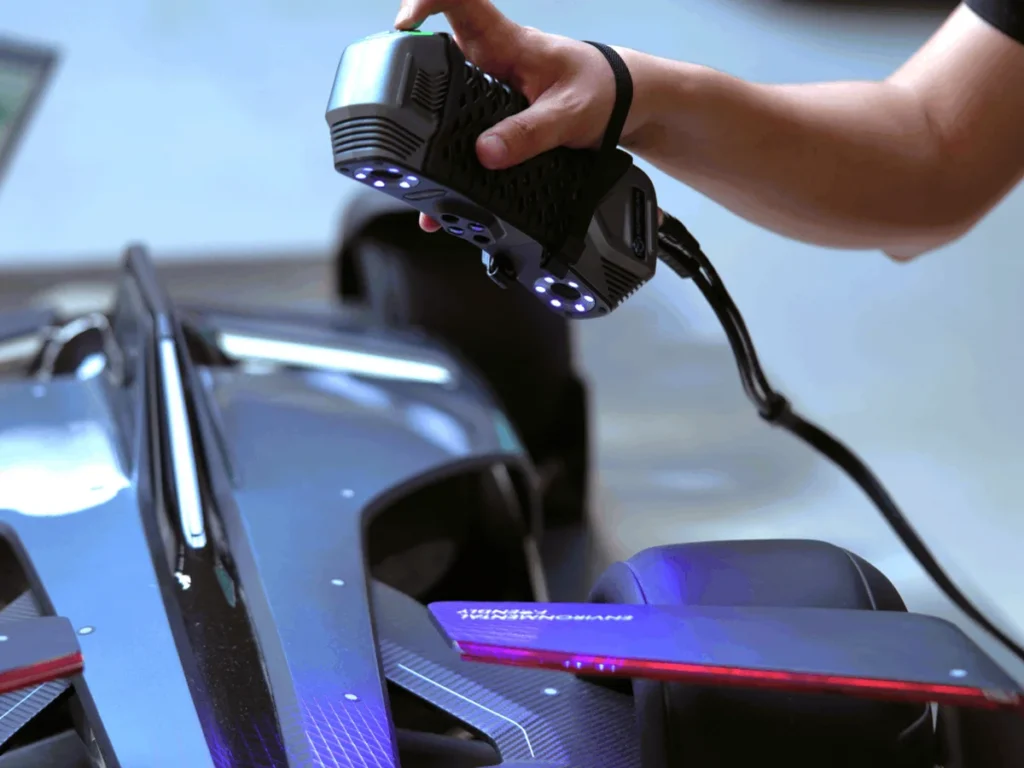

Автомобильные детали
Синий лазер снимает глянцевые и тёмные детали кузова и подвески без спрея, данные готовы для сравнения с CAD.
03

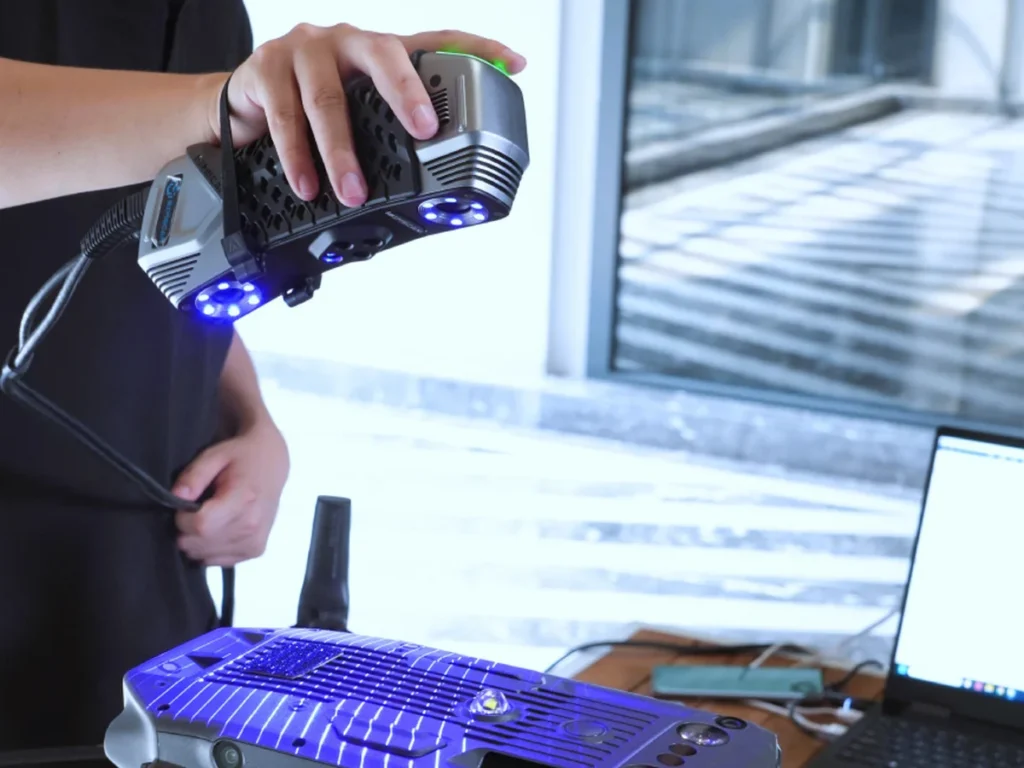

Контроль геометрии
В DefinSight скан сравнивают с CAD-моделью и измеряют допуски формы и расположения - отчёт готов сразу после съёмки.
04
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У 30 Gen2 17 крестов и 4 580 000 измерений/с; у 22 Gen2 - 11 крестов и 2 020 000, у 42 Gen2 - 27 крестов и 5 800 000.
До 0,020 мм, объёмная - 0,015 + 0,035 мм/м, с MSCAN-L15 - 0,015 + 0,012 мм/м.
Да, синий лазер и алгоритмы сканера снимают чёрные и отражающие поверхности, а также сложные мелкие элементы.
Да, SIMSCAN встраивают в автоматизированные системы контроля SCANOLOGY для непрерывной проверки партий.
570 г при размере 203 × 80 × 44 мм.
БрендScantech
Тип сканераРучной
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиний лазер
Быстрый режим17 синих лазерных крестов
Скорость≤ 4 580 000 измерений/с
Поле≤ 700 × 600 мм (серия)
Точность≤ 0,020 мм
Разрешение≤ 0,020 мм
Объёмная точность0,015 + 0,035 мм/м; с системой MSCAN-L15 0,015 + 0,012 мм/м
Глубокие отверстия1 дополнительная синяя линия
Рабочее расстояние300 мм
Глубина резкости550 мм
Класс лазераII (безопасен для глаз)
ПодключениеUSB 3.0
Габариты203 × 80 × 44 мм
Вес570 г
Рабочая температураот -10 до +40 °C
ФорматыSTL, OBJ, PLY, ASC, IGS, TXT, MK2
ПрограммаDefinSight
