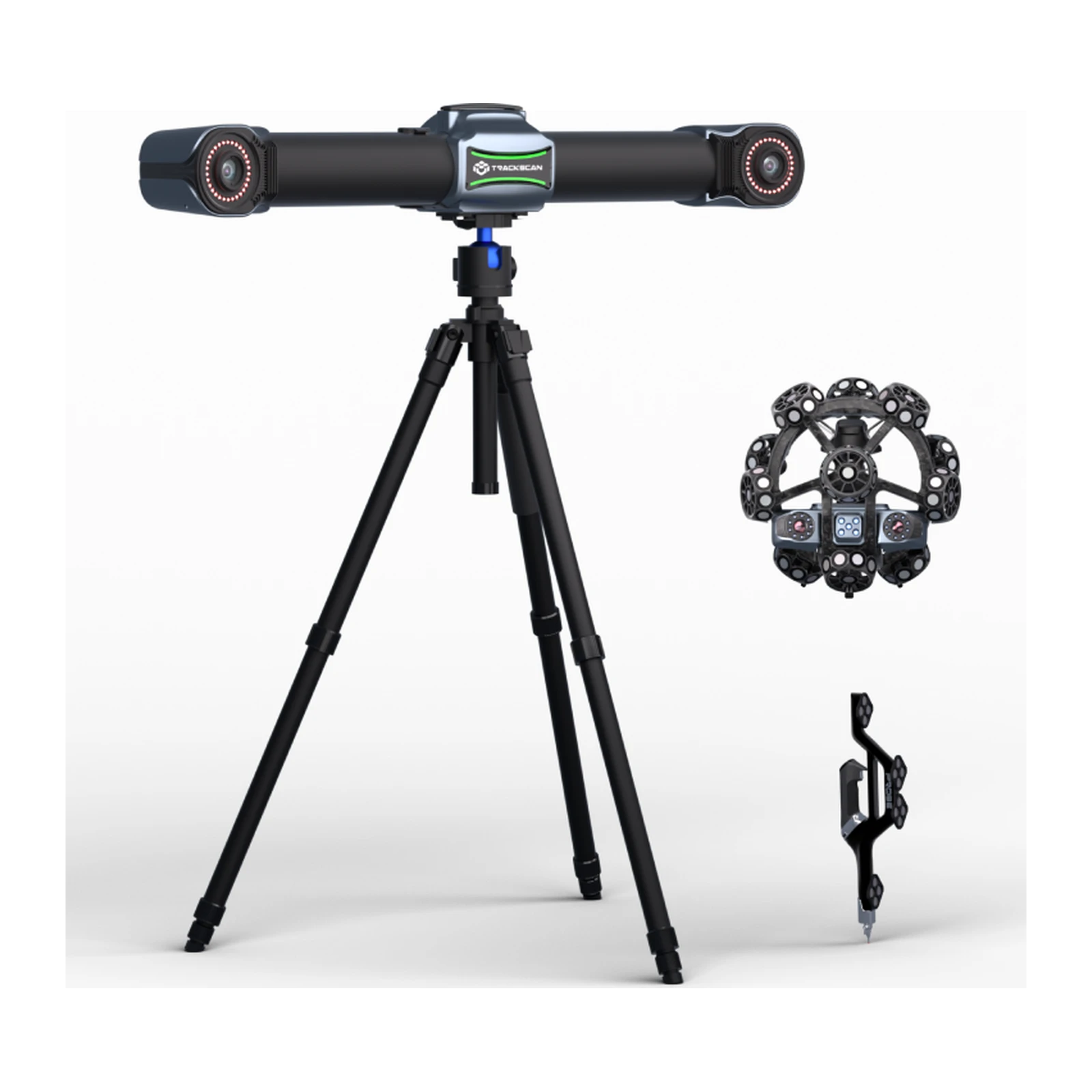

3D-сканер Scantech TrackScan Sharp-E
Предзаказ
Артикул: 210061
Scantech TrackScan Sharp-E - оптическая система (трекер + сканер): дистанция до 7,2 м, 90 м³, точность до 0,025 мм, 0,049 мм на 10,4 м³.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech TrackScan Sharp-E - беспроводная оптическая система 3D-сканирования серии Sharp для деталей средних и крупных размеров: трекер ведёт сканер на расстоянии до 7,2 м в объёме до 90 м³. Точность сканера - до 0,025 мм, объёмная - 0,049 мм на 10,4 м³.
Сканер тот же, что у Sharp-S: 81 синяя линия тройного креста и до 6 000 000 измерений в секунду, 17 параллельных линий для деталей, одна - для отверстий. Камеры трекера - 25 Мп. Обе части работают от батарей с вычислениями на борту и подключаются сами при включении. Положение отверстий система измеряет с точностью 0,05 мм, а функция распознавания кромок по серой шкале снимает пазы, заклёпки и прямоугольные вырезы.
Sharp-E выбирают для цехов, где детали укладываются в 90 м³: корпуса техники, оснастка, узлы двигателей. Версия до 135 м³ - Scantech TrackScan Sharp-S, компактная - TrackScan Sharp 49, другие - в разделе Промышленные 3D-сканеры.
Объёмная точность TrackScan Sharp-E - 0,049 мм на 10,4 м³, 0,070 мм на 35 м³ и 0,130 мм на 90 м³, а с фотограмметрией MSCAN - 0,044 мм + 0,012 мм/м. Зона сканирования без высокой точности - до 125 м³. Разрешение сканера - до 0,02 мм, поле - до 800 × 700 мм, рабочее расстояние - 300 мм, глубина резкости - 400 мм, в расширенном режиме - 800 мм.
Трекер следит за отражателями на корпусе сканера, поэтому метки на детали не нужны, а деталь можно снимать сразу после установки трекера. Рабочая температура - от -10 до +40 °C, подключение - по USB 3.0 или через сетевой интерфейс, сертификаты - CE, RoHS, WEEE и FCC. Scantech TrackScan Sharp-E работает в программе DefinSight: она совмещает скан с CAD-моделью, строит карту отклонений и отчёт по отверстиям и кромкам.
Систему используют для вертолётов и лёгкой авиации, корпусов техники, оснастки и узлов двигателей. По сравнению с Sharp-S дистанция трекера меньше - 7,2 м против 8,5 м, а зона высокой точности - 90 м³ вместо 135 м³, поэтому модель выбирают для цехов, где детали не выходят за этот объём. Батареи и вычисления на борту позволяют обходить деталь без кабелей. Камеры трекера - 25 Мп, а сканер снимает 81 синей линией тройного креста. Метки на детали не нужны, поэтому поверхность после съёмки остаётся чистой, а время на подготовку и уборку наклеек не тратится.
Точность сканеров SCANOLOGY проверяют в калибровочной лаборатории компании, аккредитованной по ISO/IEC 17025. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Трекер до 7,2 м, 90 м³
- До 6 000 000 измерений/с
- Точность до 0,025 мм
- 0,049 мм на 10,4 м³
- Без кабелей

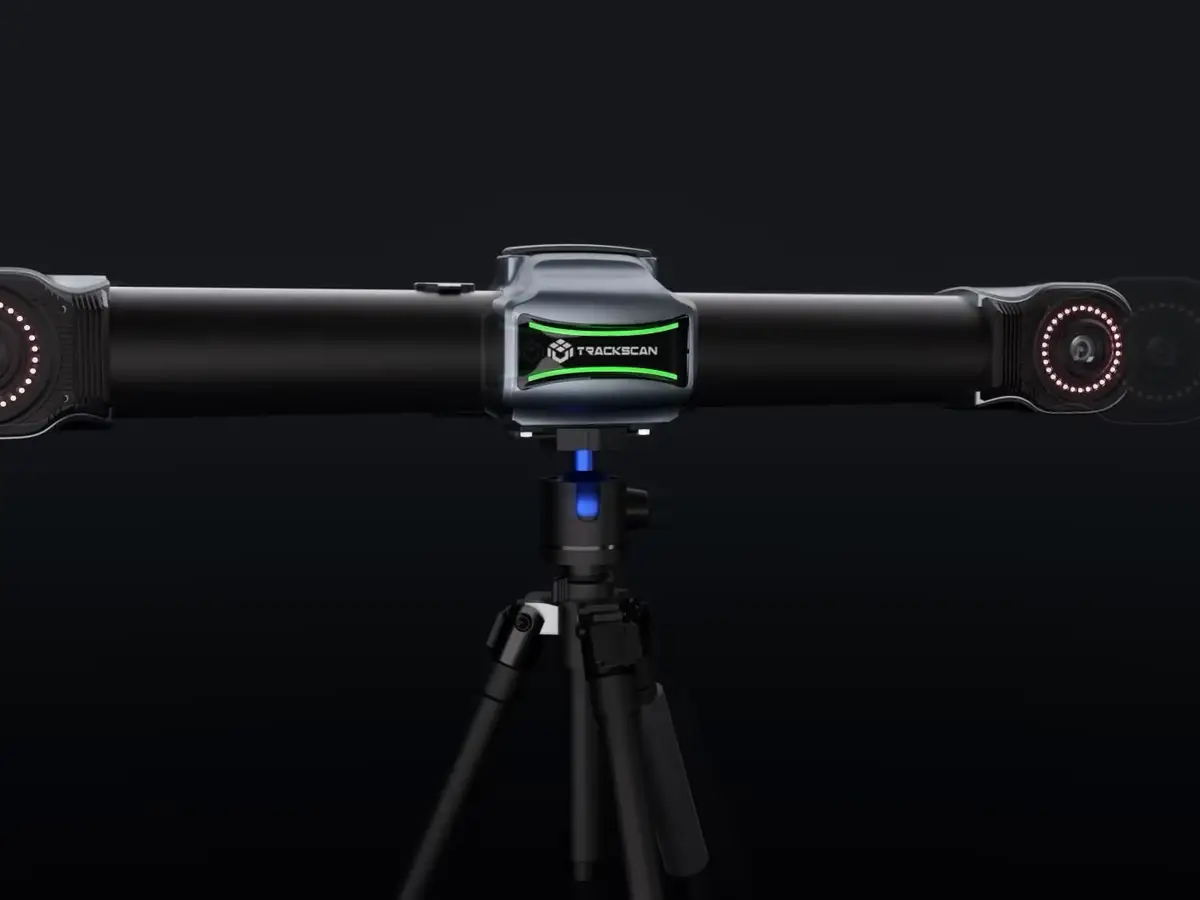

Оптическое отслеживание
Трекер с камерами 25 Мп ведёт сканер на расстоянии до 7,2 м: маркеры на детали не нужны, а перестановки трекера редки.
01

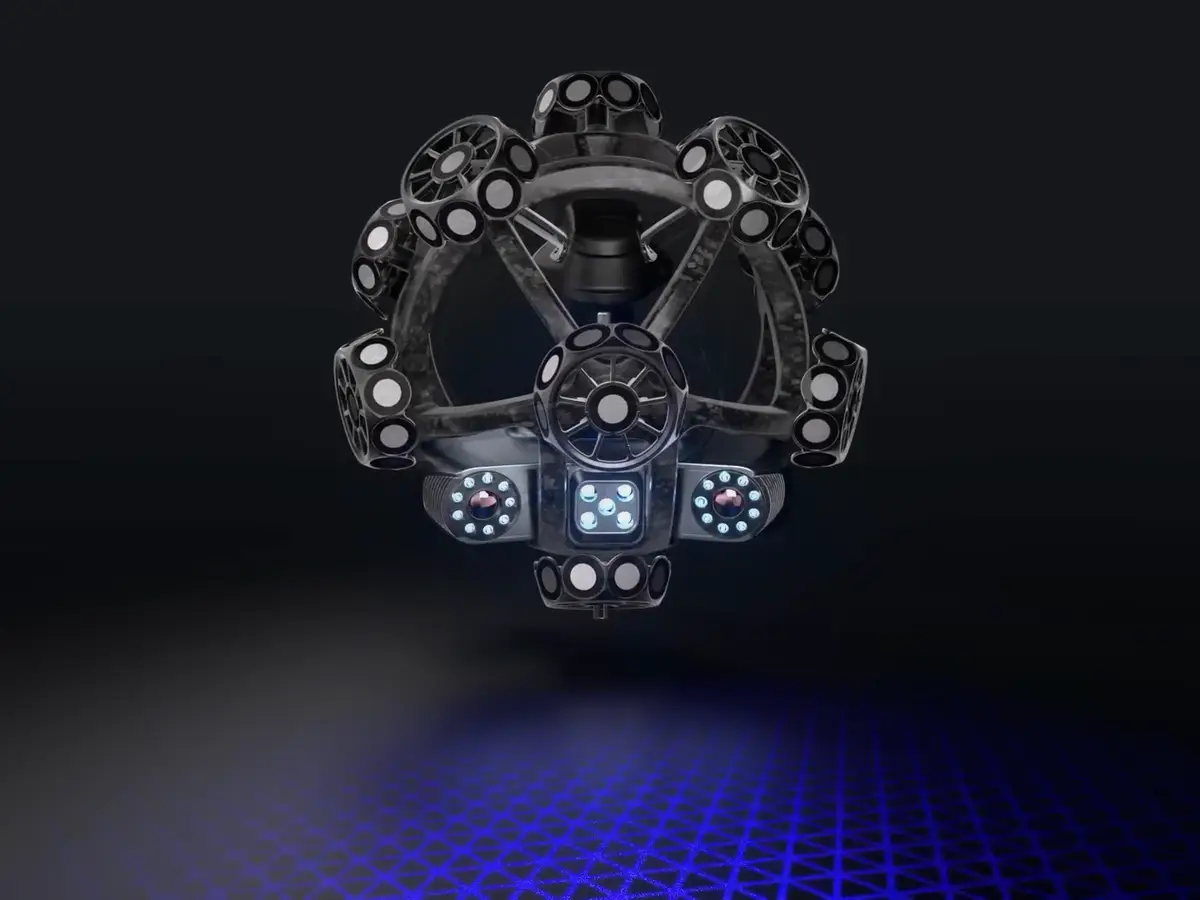

Сканер с мишенями
Мишени на корпусе сканера видны трекеру с любой стороны, поэтому сканер можно держать как удобно.
02

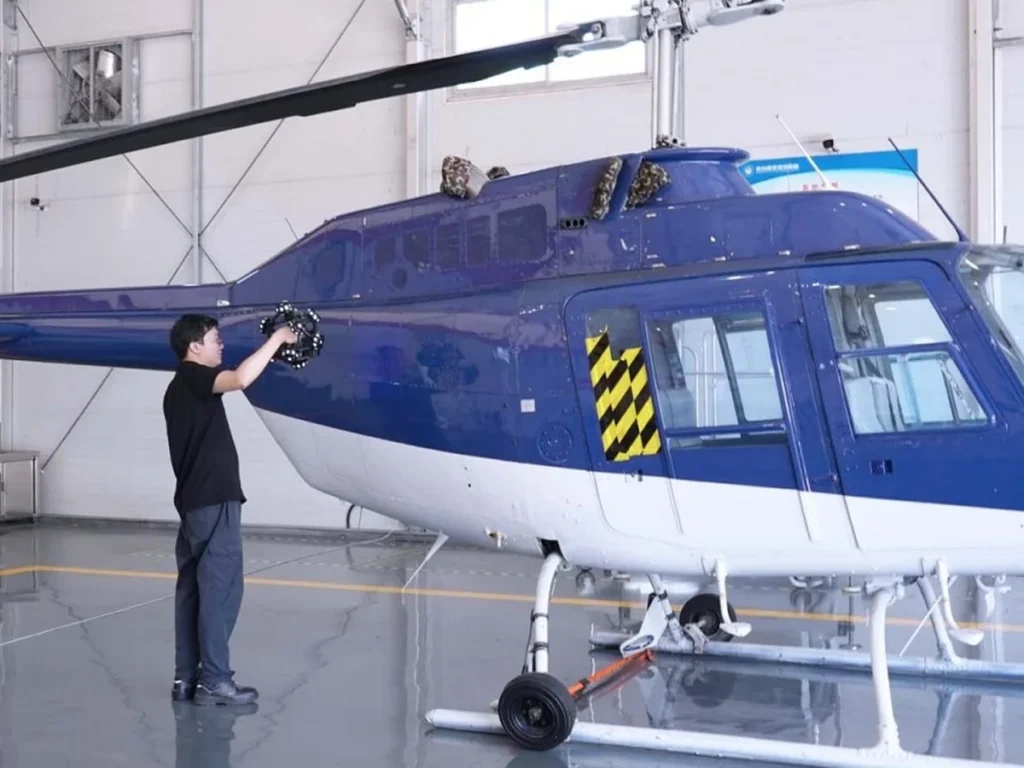

Вертолёты и лёгкая авиация
Система снимает фюзеляж и узлы вертолёта без маркеров, а трекер стоит рядом на штативе.
03

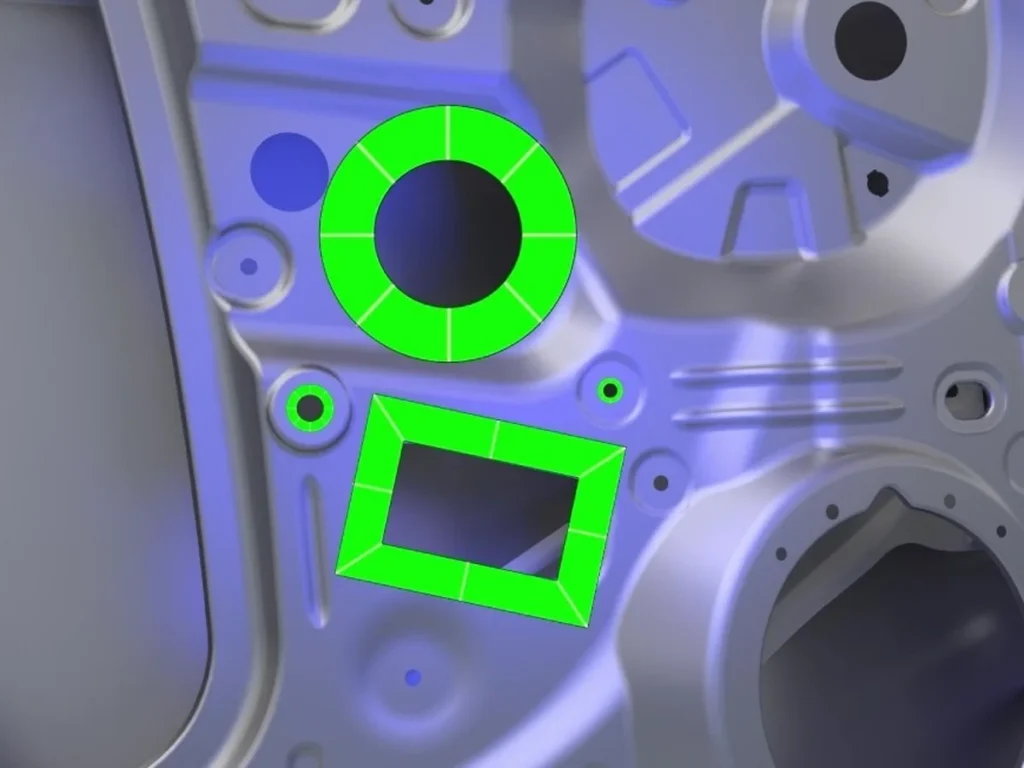

Отверстия и кромки
Распознавание по серой шкале измеряет отверстия, пазы и вырезы, точность положения отверстий - 0,05 мм.
04
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У Sharp-E дистанция до 7,2 м и объём 90 м³, у Sharp-S - до 8,5 м и 135 м³. Сканер одинаковый.
0,049 мм на 10,4 м³, 0,070 мм на 35 м³, 0,130 мм на 90 м³.
Нет, положение сканера определяет оптический трекер.
Да, трекер и сканер работают от батарей и передают данные без провода.
Да, щупом i-Probe 500, проводным или беспроводным.
БрендScantech
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыоптическая система 3D-сканирования (трекер + сканер)
Режимы сканера81 линия (тройной крест), 17 параллельных, 1 линия для отверстий
Дистанция отслеживания≤ 7,2 м
Объём90 м³ высокоточного измерения, 125 м³ сканирования
Объёмная точность0,049 мм (10,4 м³), 0,070 мм (35 м³), 0,130 мм (90 м³); с MSCAN 0,044 мм + 0,012 мм/м
Скорость≤ 6 000 000 измерений/с
Поле сканера≤ 800 × 700 мм
Глубина резкости400 мм, 800 мм (расширенная)
Камеры трекера25 Мп
Точность≤ 0,025 мм
Разрешение≤ 0,02 мм
Точность положения отверстий0,05 мм
Рабочее расстояние сканера300 мм
Рабочая температураот -10 до +40 °C
ПодключениеUSB 3.0, сетевой интерфейс
СертификацияCE, RoHS, WEEE, FCC
ПрограммаDefinSight
