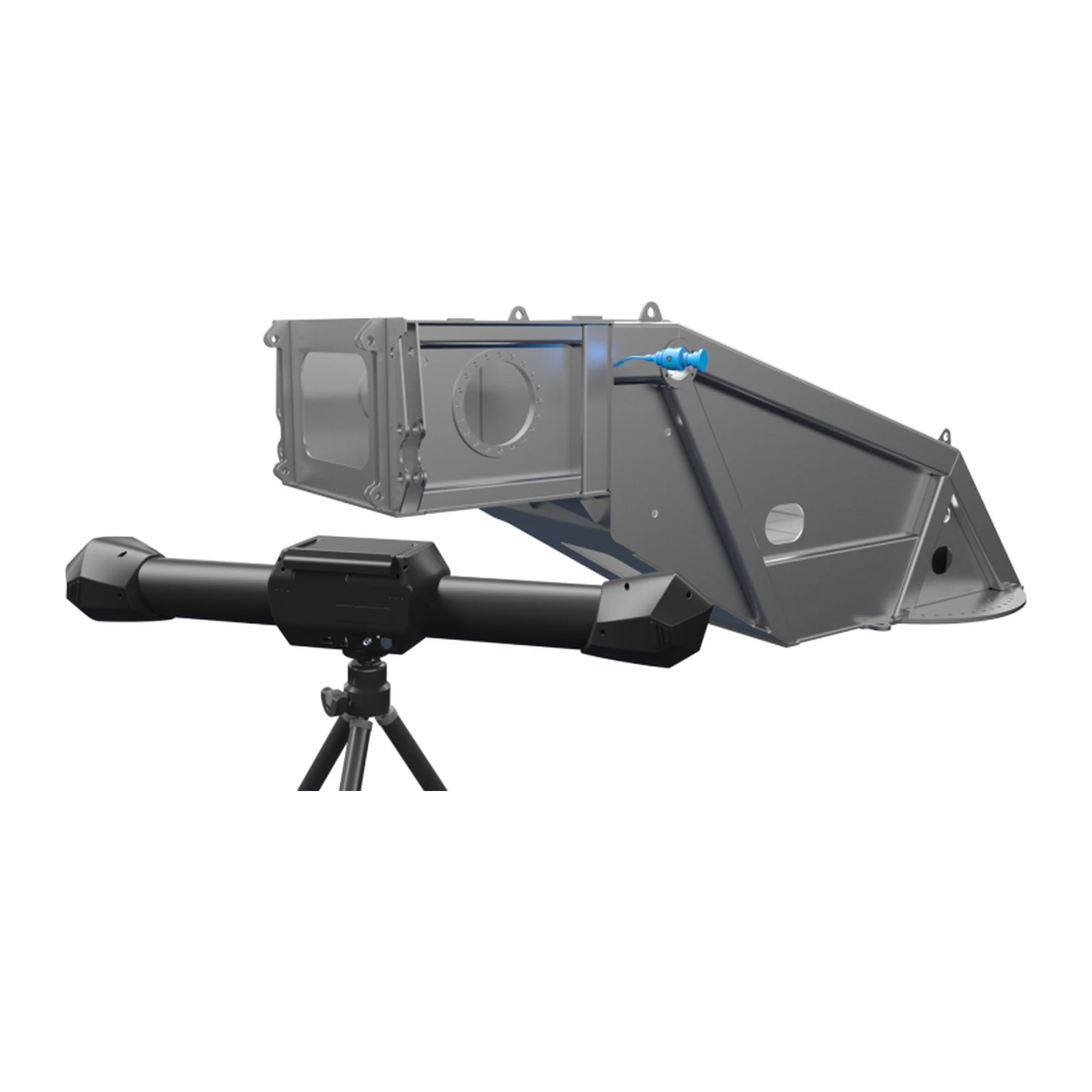

3D-сканер Scantech TrackScan Sharp-Z
Предзаказ
Артикул: 210063
Scantech TrackScan Sharp-Z - оптическая система с поворотным трекером: дистанция до 12 м, 600 м³, 10 000 000 измерений/с, точность 0,025 мм.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech TrackScan Sharp-Z - оптическая система 3D-сканирования для очень крупных конструкций: трекер с камерой 50 Мп стоит на поворотной платформе, сам следует за сканером и видит его на расстоянии до 12 м по кругу. Объём - до 600 м³, скорость - до 10 000 000 измерений в секунду.
Сканер несёт 140 синих линий четверного креста, 21 параллельную линию и одну для отверстий, частота - до 200 кадров в секунду. Режимов четыре, включая съёмку с увеличенной глубиной резкости 800 мм. Точность нормирована по ISO 10360-13 по четырём показателям: 0,025 мм, объёмная - от 0,039 мм на 13 м³ до 0,198 мм на 600 м³, сферичность 0,030 мм, плоскостность 0,040 мм. Экраны на трекере и сканере, сменные батареи в обоих и рама из углепластика держат работу весь день.
Sharp-Z подходит для трубопроводов, солнечных коллекторов, энергетического оборудования, авиации и автоматического контроля крупных узлов. Система с дистанцией 8,5 м - Scantech TrackScan Sharp-S, другие - в разделе Промышленные 3D-сканеры.
Объёмная точность TrackScan Sharp-Z - 0,039 мм на 13 м³, 0,062 мм на 46 м³, 0,089 мм на 80 м³, 0,118 мм на 120 м³, 0,149 мм на 200 м³ и 0,198 мм на 600 м³, а с фотограмметрией MSCAN - 0,039 мм + 0,012 мм/м. Поле сканера - до 800 × 700 мм, разрешение - до 0,020 мм, положение отверстий измеряется с точностью 0,05 мм.
Рабочая температура - от -10 до +40 °C, подключение - по USB 3.0 или через сетевой интерфейс, сертификаты - CE, RoHS, WEEE и FCC. Scantech TrackScan Sharp-Z работает в программе DefinSight. Поворотный трекер не нужно переставлять при обходе крупной конструкции, поэтому съёмка трубопровода или рамы идёт с одной позиции. Расширенная глубина резкости 800 мм помогает снимать глубокие ниши и рёбра, а частота до 200 кадров в секунду позволяет вести сканер быстро. Систему используют и на открытой площадке.
Технологии сканеров Scantech защищены патентами в Китае, США, Корее и Европе. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Поворотный трекер до 12 м
- Объём до 600 м³
- До 10 000 000 измерений/с
- Камера трекера 50 Мп
- ISO 10360-13
- Без кабелей

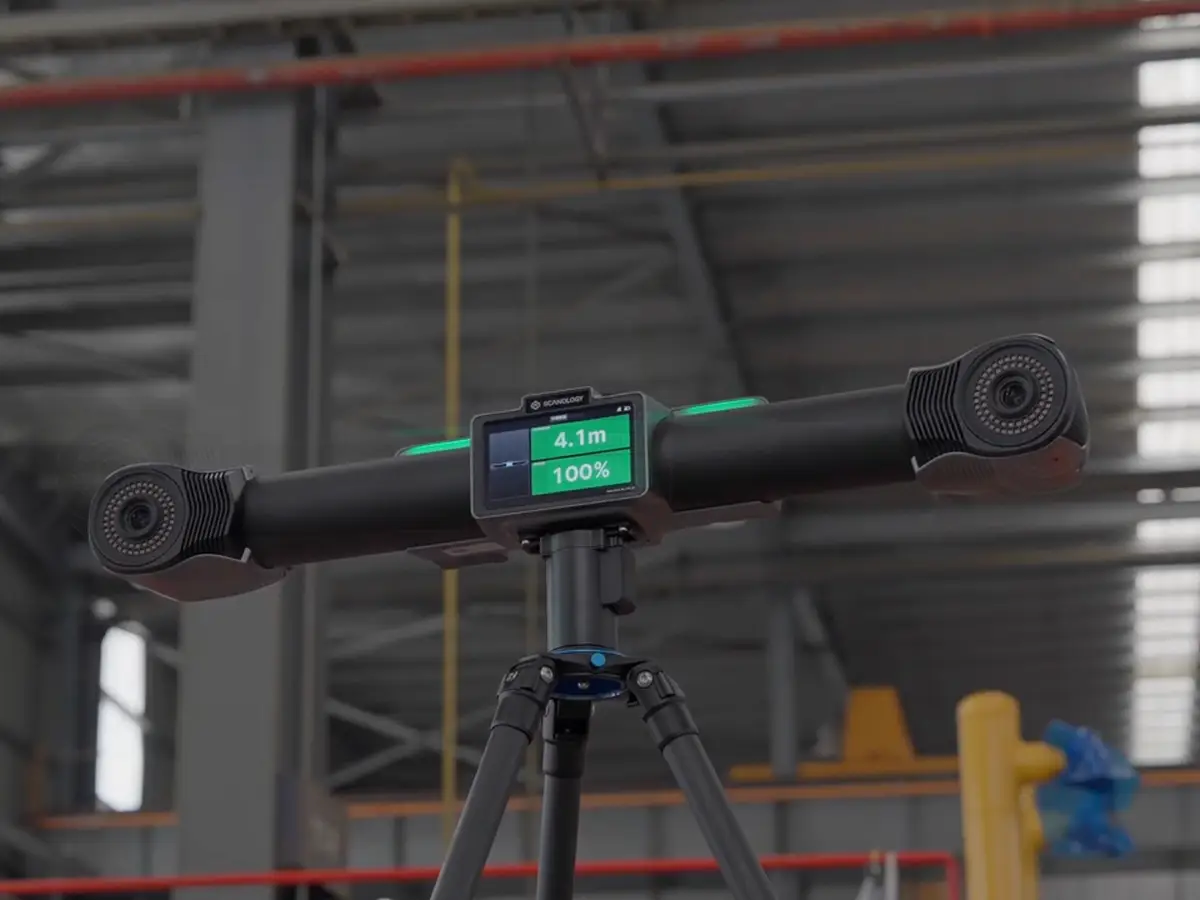

Трекер на поворотной платформе
Трекер сам поворачивается за сканером и держит его в поле зрения до 12 м по кругу, поэтому переставлять его почти не нужно.
01

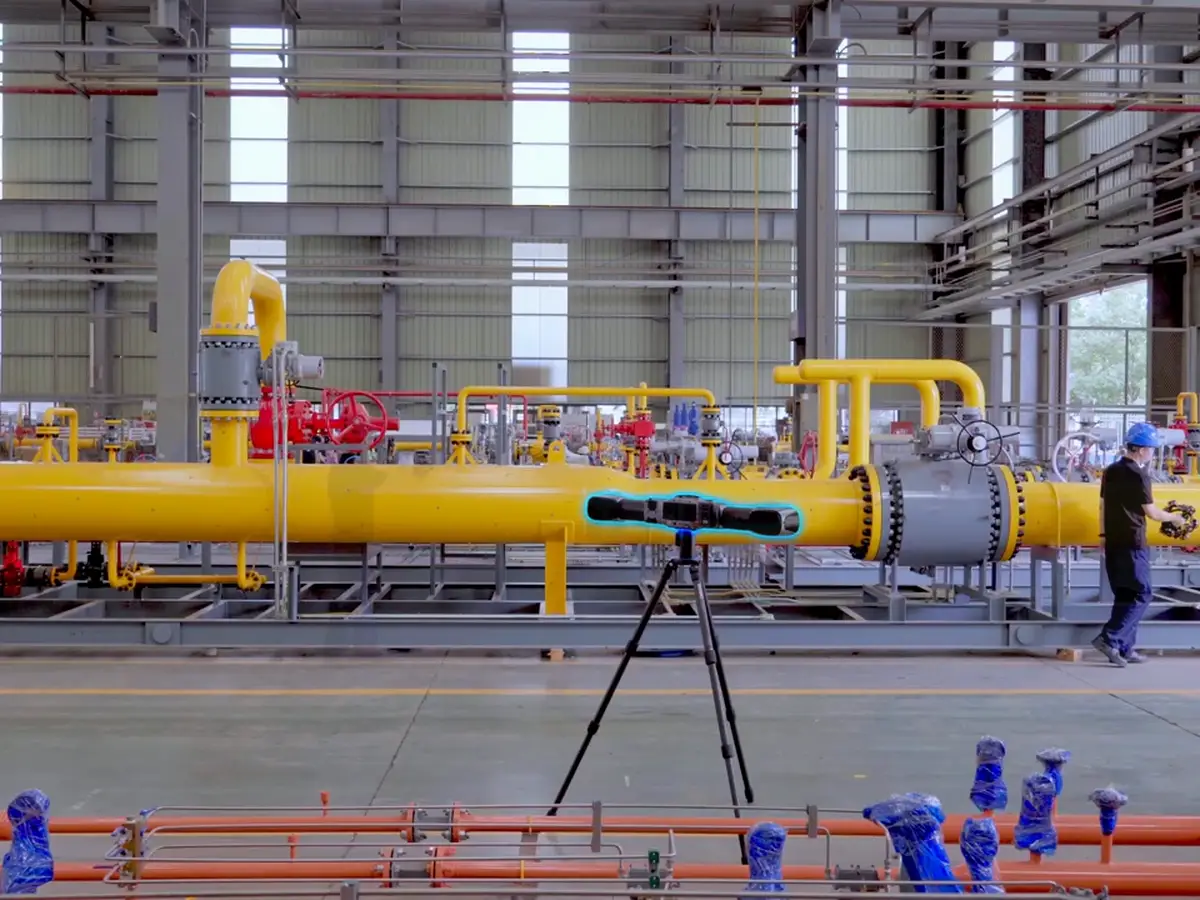

Крупные конструкции
Объём до 600 м³ с одной позиции позволяет снимать трубопроводы и протяжённые узлы без маркеров и лишних перестановок.
02

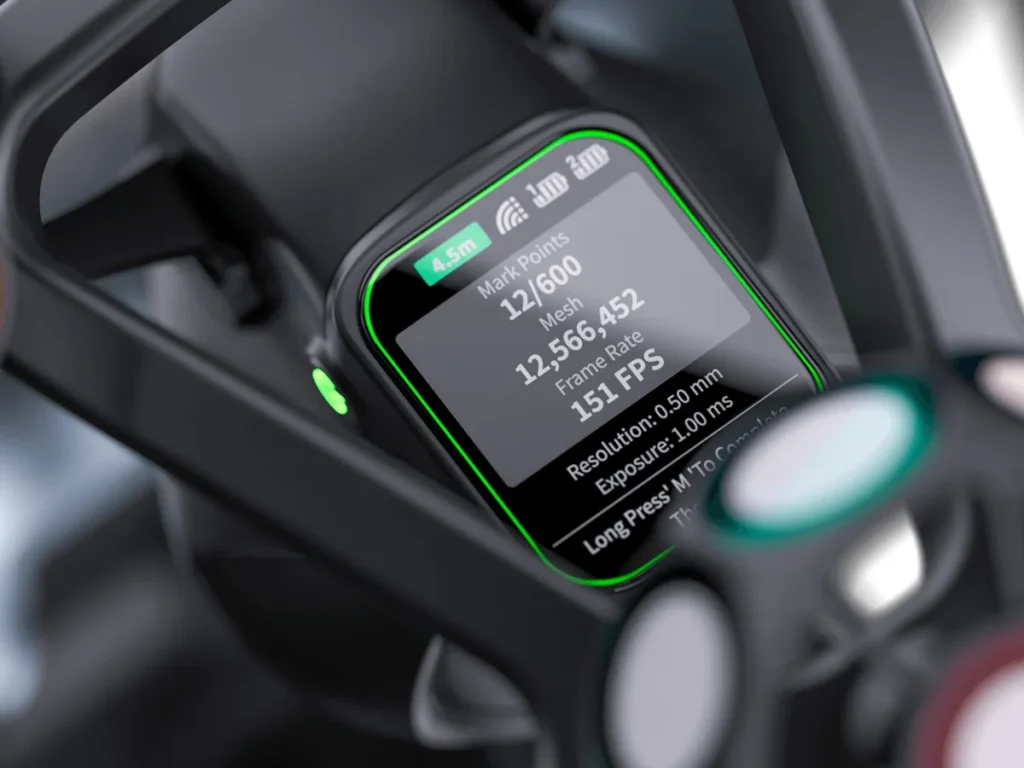

Экраны на трекере и сканере
На обоих экранах видно состояние, калибровку и измерения щупом, а настраиваемые кнопки вызывают частые функции одним нажатием.
03

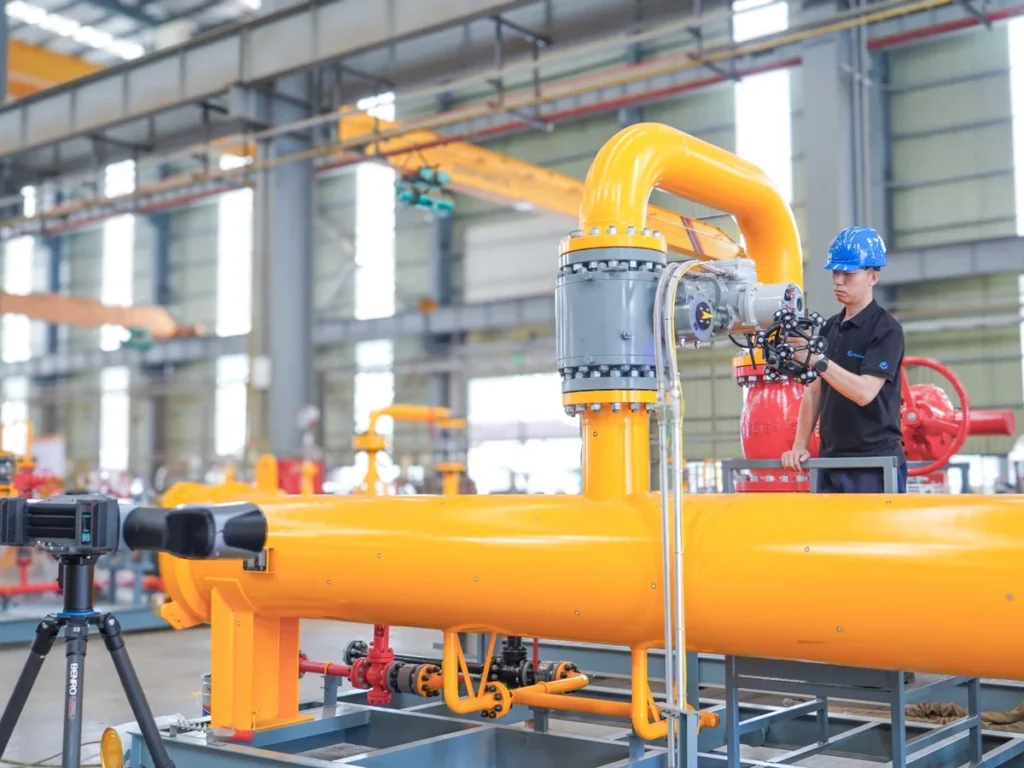

Энергетика и трубопроводы
Сто сорок линий и 200 кадров в секунду дают до 10 000 000 измерений в секунду - узлы трубопроводов снимают быстро и подробно.
04

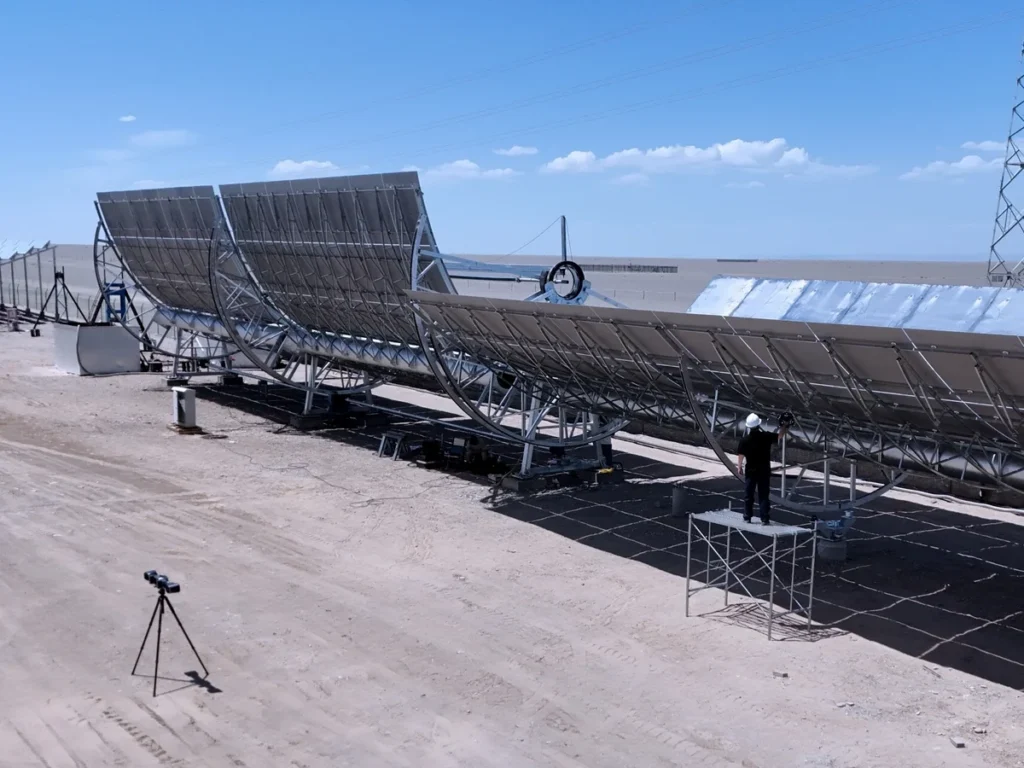

Работа на открытой площадке
Без кабелей и с батареями в трекере и сканере система работает на открытой площадке - например, на солнечных коллекторах.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
До 12 м по кругу: поворотная платформа сама следует за сканером.
0,039 мм на 13 м³, 0,089 мм на 80 м³, 0,149 мм на 200 м³, 0,198 мм на 600 м³.
Быстрый (140 линий), детальный (21 линия), для отверстий (1 линия) и с увеличенной глубиной резкости 800 мм.
Да, в трекере и сканере по два отсека для батарей с горячей заменой.
По ISO 10360-13, VDI/VDE 2634 часть 3 и JJF 1951 в лаборатории, аккредитованной по ISO/IEC 17025.
БрендScantech
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыоптическая система 3D-сканирования с поворотным трекером
Режимы сканера140 линий (четверной крест), 21 параллельная, 1 линия для отверстий, расширенная глубина
Дистанция отслеживания≤ 12 м
Объёмная точность0,039 мм (13 м³), 0,062 мм (46 м³), 0,089 мм (80 м³), 0,118 мм (120 м³), 0,149 мм (200 м³), 0,198 мм (600 м³); с MSCAN 0,039 мм + 0,012 мм/м
Точность≤ 0,025 мм
Сферичность / плоскостность0,030 / 0,040 мм
Скорость≤ 10 000 000 измерений/с
Частота кадров≤ 200 кадров/с
Поле сканера≤ 800 × 700 мм
Разрешение≤ 0,020 мм
Глубина резкости400 мм, 800 мм (расширенная)
Камера трекера50 Мп
Точность положения отверстий0,05 мм
Рабочая температураот -10 до +40 °C
ПодключениеUSB 3.0, сетевой интерфейс
СертификацияCE, RoHS, WEEE, FCC
ПрограммаDefinSight
Для каких задач подходит
