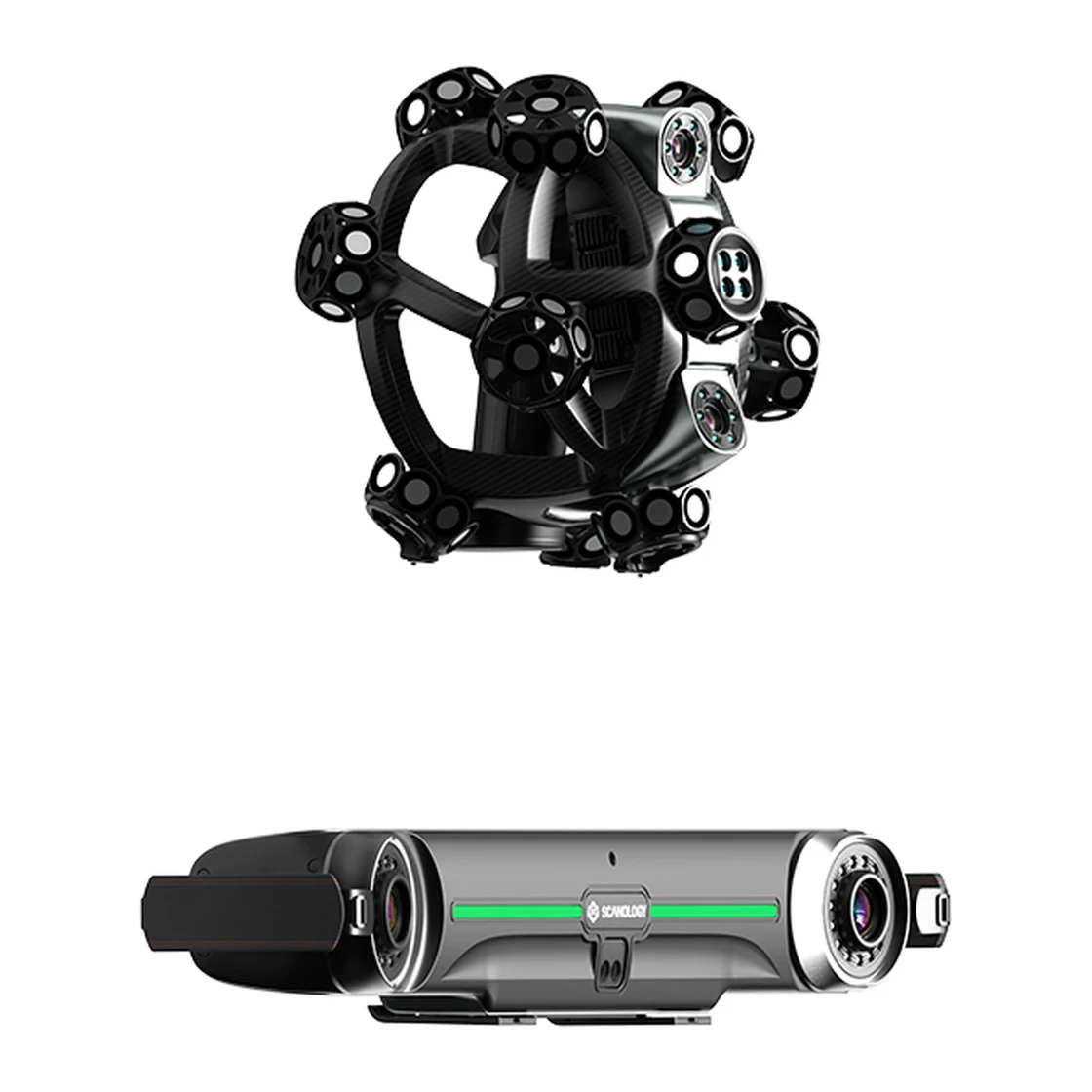

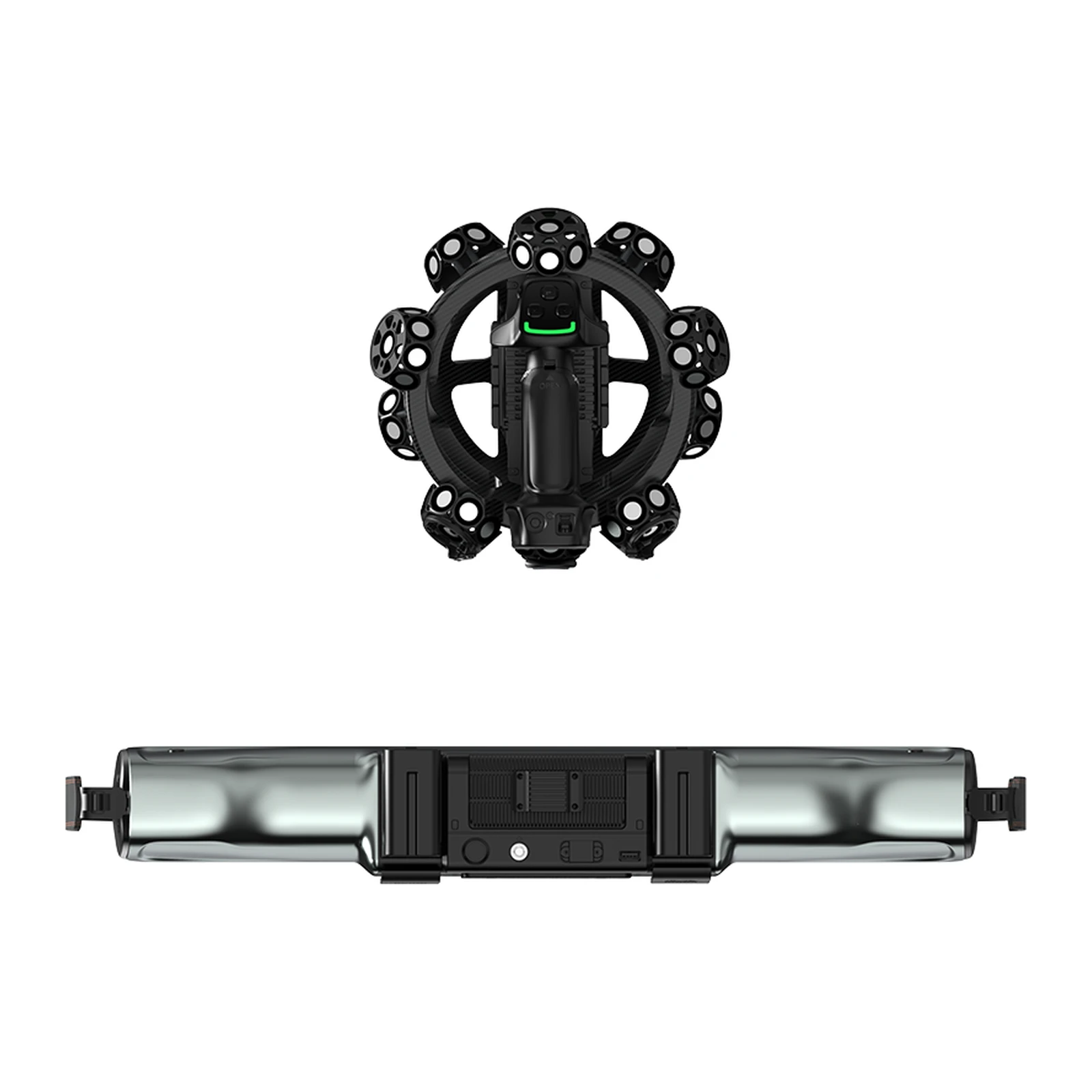

3D-сканер Scantech NimbleTrack-E Gen2
Предзаказ
Артикул: 210067
Scantech NimbleTrack-E Gen2 - беспроводная оптическая система (трекер + сканер): дистанция 4,2 м, 0,059 мм на 3,5 м, без маркеров.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech NimbleTrack-E Gen2 - старшая версия беспроводной оптической системы NimbleTrack: трекер ведёт сканер на расстоянии до 4,2 м, объёмная точность - 0,059 мм на 3,5 м и 0,072 мм на 4,2 м. Скорость - до 6 630 000 измерений в секунду.
Большая дистанция трекера означает меньше перестановок при съёмке крупных деталей. Сканер тот же, что у C Gen2: 54 синие линии для скорости, 17 параллельных для деталей, одна для отверстий, точность системы - 0,025 мм. Трекер работает и как ручной сканер широкого поля. Обе части несут батареи и вычисления на борту, данные идут по Wi-Fi 6 или Gigabit Ethernet. Зону расширяют дополнительными трекерами, скрытые точки измеряют щупом i-Probe, кромки и отверстия - по серой шкале.
NimbleTrack-E Gen2 подходит для крупных отливок, ковшей и рам тяжёлой техники, авиационных и автомобильных узлов. Версия с дистанцией 3,5 м - Scantech NimbleTrack-C Gen2, система на 7,2 м - TrackScan Sharp-E, другие - в разделе Промышленные 3D-сканеры.
Сканер NimbleTrack-E Gen2 - 252 × 195 × 260 мм и 1,4 кг с батареей, трекер - 570 × 87 × 94 мм и 2,6 кг с батареей, кофр - 1000 × 425 × 280 мм. Частота - 120 кадров в секунду, поле сканера - до 500 × 600 мм. С фотограмметрией объёмная точность на крупных деталях - 0,044 мм + 0,012 мм/м, у трекера в роли сканера - 0,072 + 0,012 мм/м. Положение отверстий система измеряет с точностью 0,050 мм.
Подключение - по Wi-Fi 6, USB 3.0 или Gigabit Ethernet, рабочая температура - от -10 до +40 °C, поэтому систему используют и в цеху, и на открытой площадке. Scantech NimbleTrack-E Gen2 работает в программе DefinSight: она совмещает скан с CAD-моделью, строит карту отклонений, сечения и отчёт по отверстиям.
Метки на детали не нужны, поэтому крылья, панели самолётов, ковши и рамы тяжёлой техники снимают без подготовки поверхности. Трекер в роли ручного сканера быстро берёт крупную форму, а сканер с трекером добирает мелкие элементы. Систему применяют и для макетов и беспилотников, где наклейки мешают или портят покрытие. Батареи на обеих частях позволяют работать весь день без розетки. Зону расширяют дополнительными трекерами, а скрытые точки измеряют щупом i-Probe. Дистанция трекера 4,2 м позволяет реже переставлять его вокруг крупной детали, поэтому съёмка ковша или рамы идёт быстрее.
Технологии сканеров Scantech защищены патентами в Китае, США, Корее и Европе. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Трекер до 4,2 м
- 0,059 мм на 3,5 м
- До 6 630 000 измерений/с
- Без маркеров и кабелей
- Расширение трекерами

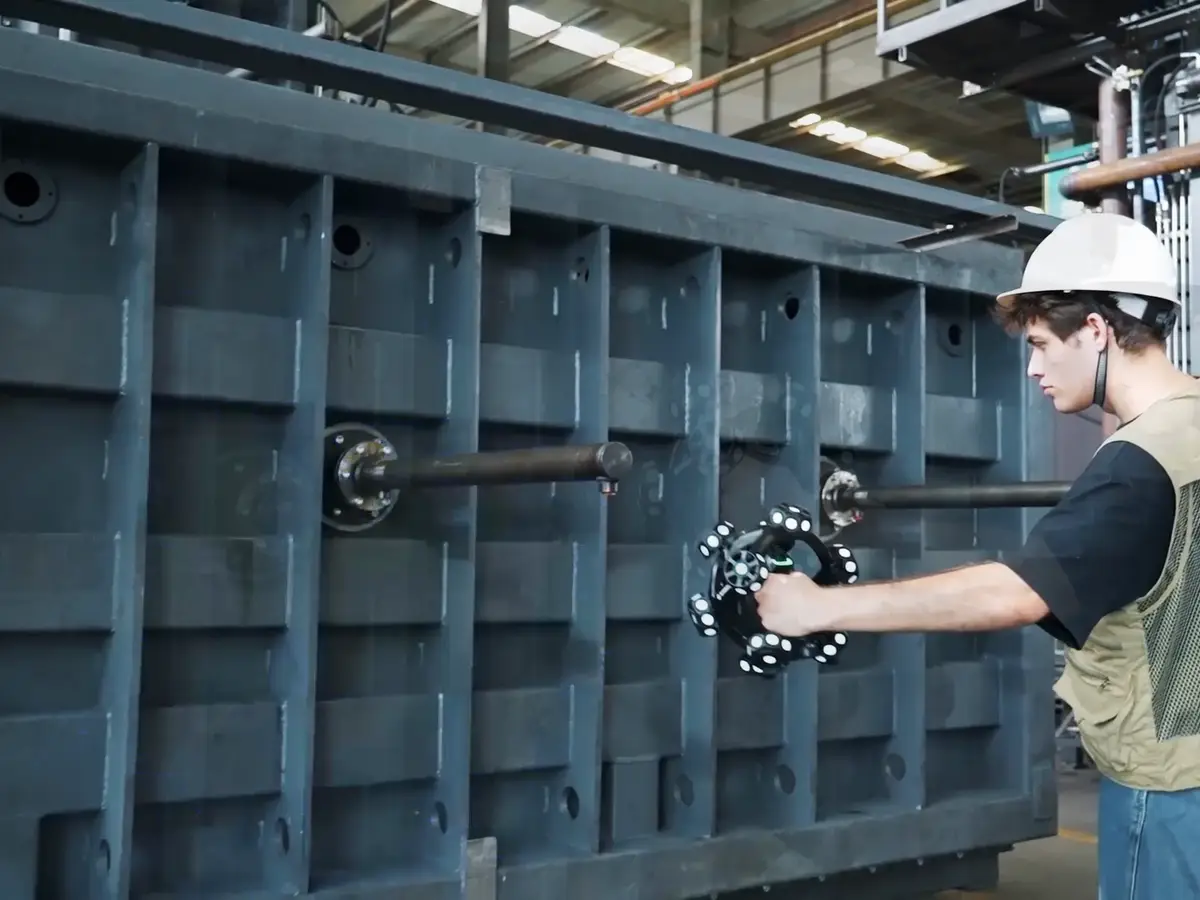

Крупные конструкции
Трекер до 4,2 м охватывает крупные стальные конструкции с одной позиции, а трекер-сканер снимает большие поверхности.
01

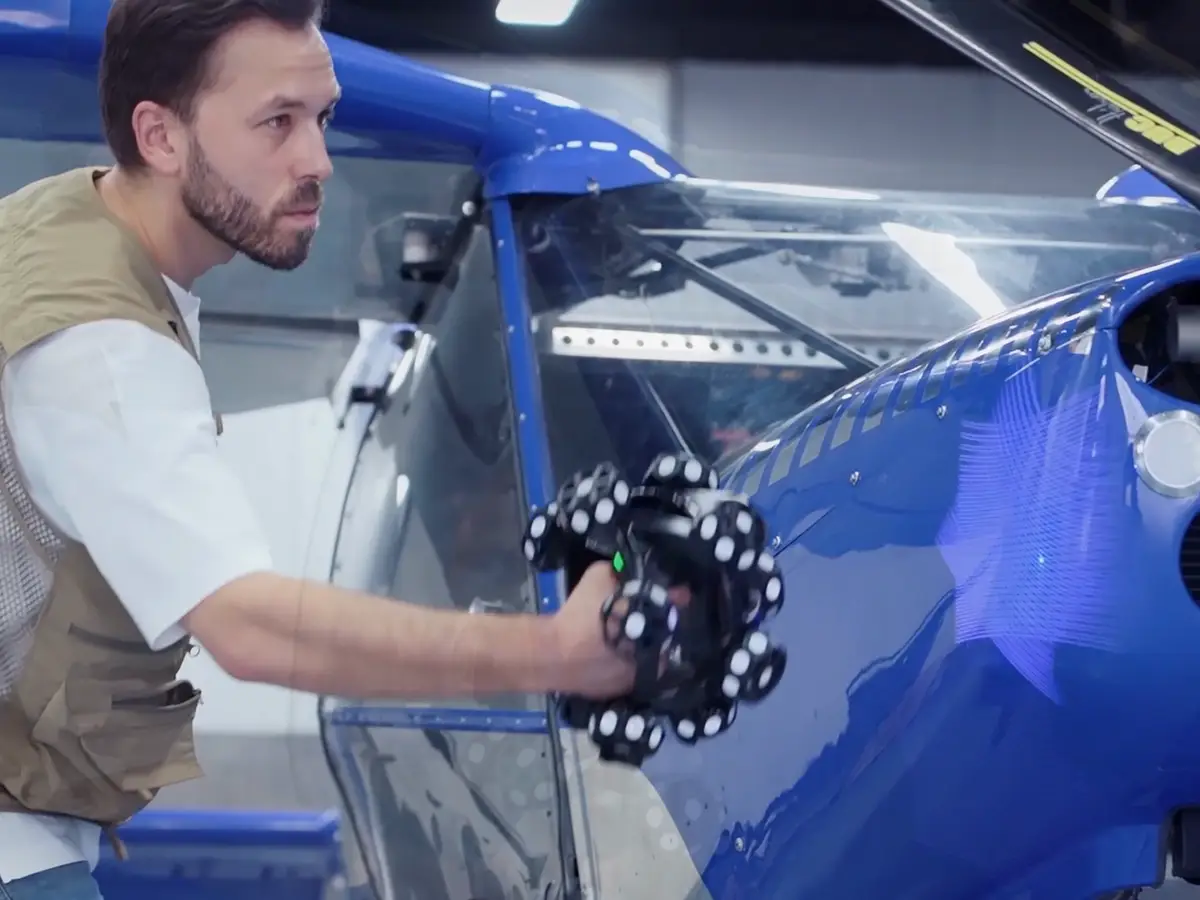

Без маркеров
Положение сканера определяет трекер, поэтому обшивку и панели не обклеивают метками.
02

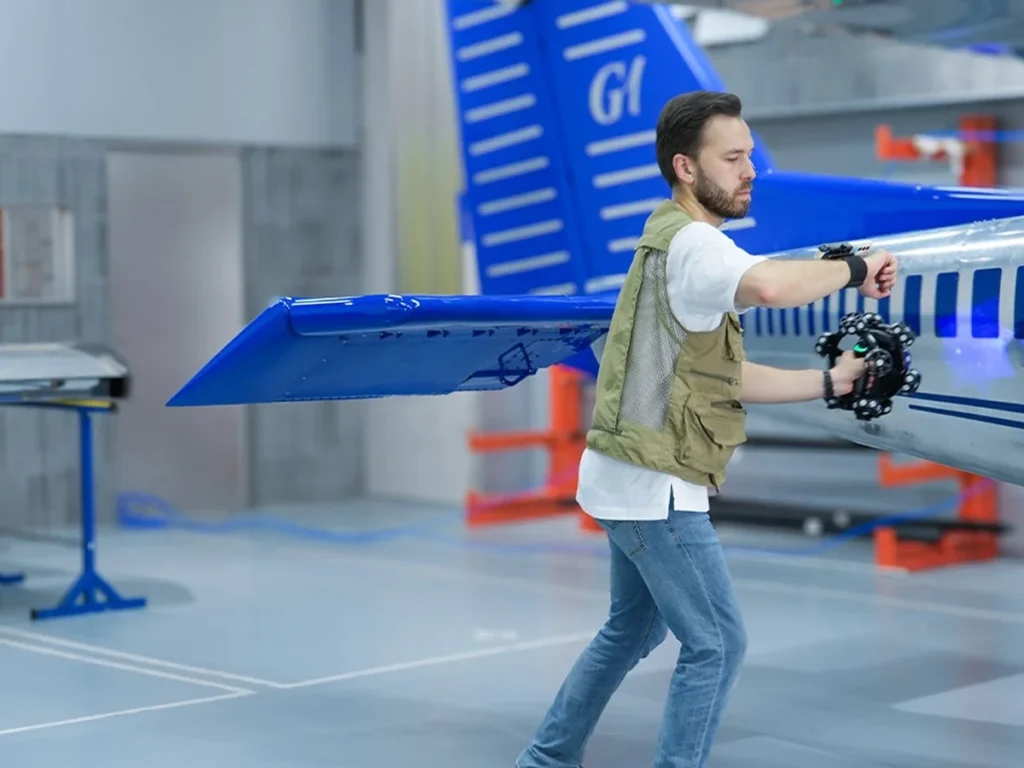

Самолёты и крылья
Система снимает крылья и фюзеляж в ангаре: трекер на штативе, сканер в руке, кабелей нет.
03

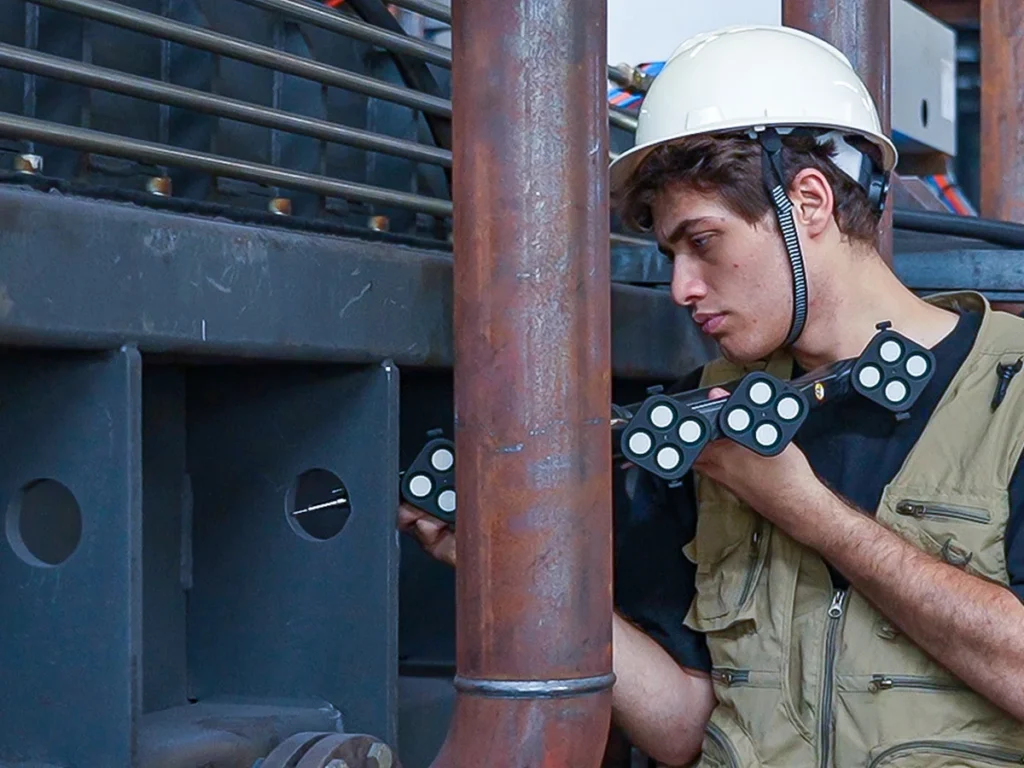

Тяжёлая техника
Объёмная точность 0,072 мм на 4,2 м подходит для рам, ковшей и отливок тяжёлой техники.
04

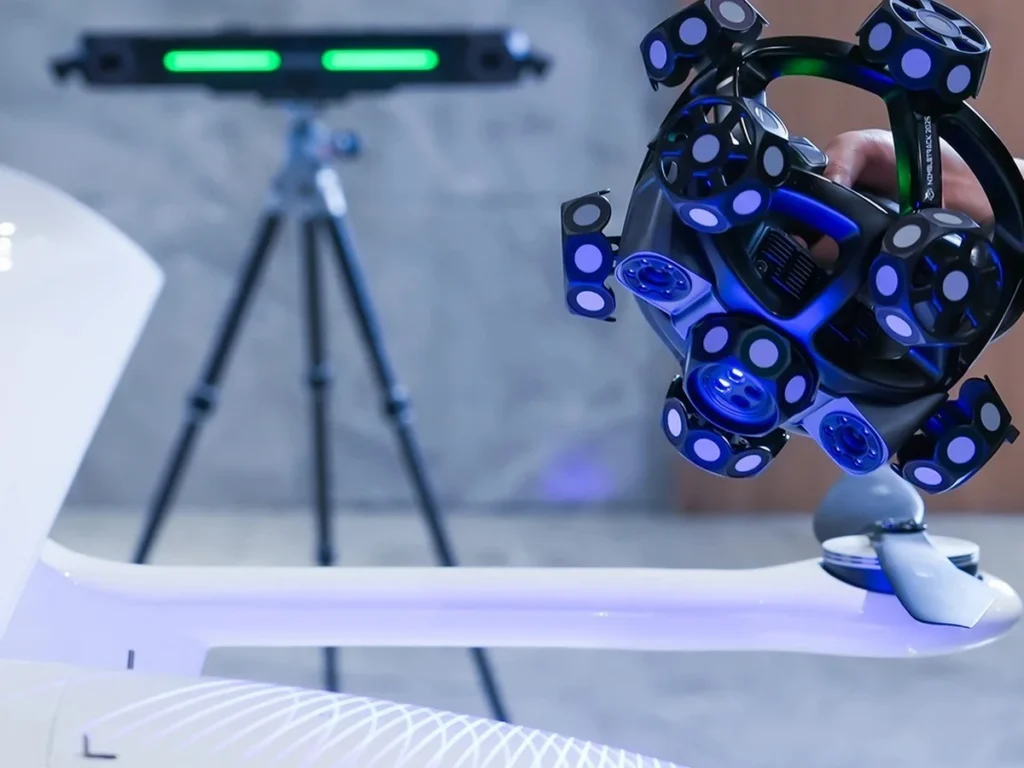

Беспилотники и макеты
Детали беспилотников и макетов снимают целиком и сравнивают с моделью для доработки формы.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У E Gen2 трекер ведёт сканер до 4,2 м (у C Gen2 - до 3,5 м), объёмная точность на 3,5 м - 0,059 мм против 0,060.
0,059 мм на 3,5 м и 0,072 мм на 4,2 м, с фотограмметрией - 0,044 мм + 0,012 мм/м.
По Wi-Fi 6, через USB 3.0 или Gigabit Ethernet.
Да, дополнительными трекерами.
Да, обе части работают от батарей без внешнего питания.
БрендScantech
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияДа
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыбеспроводная оптическая система 3D-сканирования
Режимы54 линии (быстрый), 17 параллельных, 1 для отверстий, 54 линии трекера
Дистанция отслеживания≤ 4200 мм
Точностьсканер ≤ 0,020 мм, система ≤ 0,025 мм
Объёмная точность0,059 мм (3,5 м), 0,072 мм (4,2 м); с фотограмметрией 0,044 мм + 0,012 мм/м; трекер 0,072 + 0,012 мм/м
Точность положения отверстий0,050 мм
Скорость≤ 6 630 000 измерений/с
Частота кадров120 кадров/с
Поле сканера≤ 500 × 600 мм
Сканер252 × 195 × 260 мм, 1,4 кг с батареей
Трекер570 × 87 × 94 мм, 2,6 кг с батареей
Кофр1000 × 425 × 280 мм
ПодключениеWi-Fi 6, USB 3.0, Gigabit Ethernet
Рабочая температураот -10 до +40 °C
ПрограммаDefinSight
NimbleTrack Gen2: беспроводная оптическая система (англ.)
