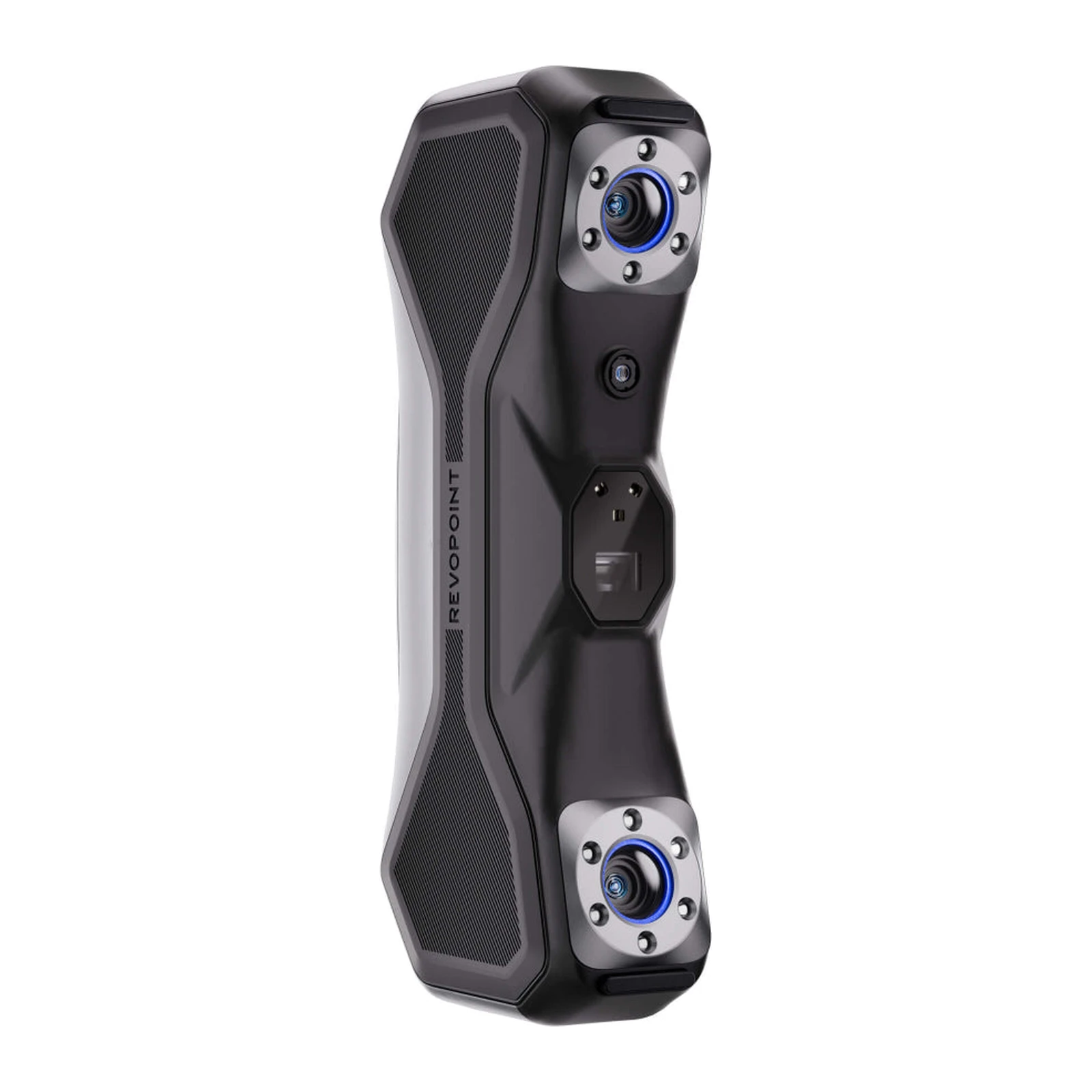

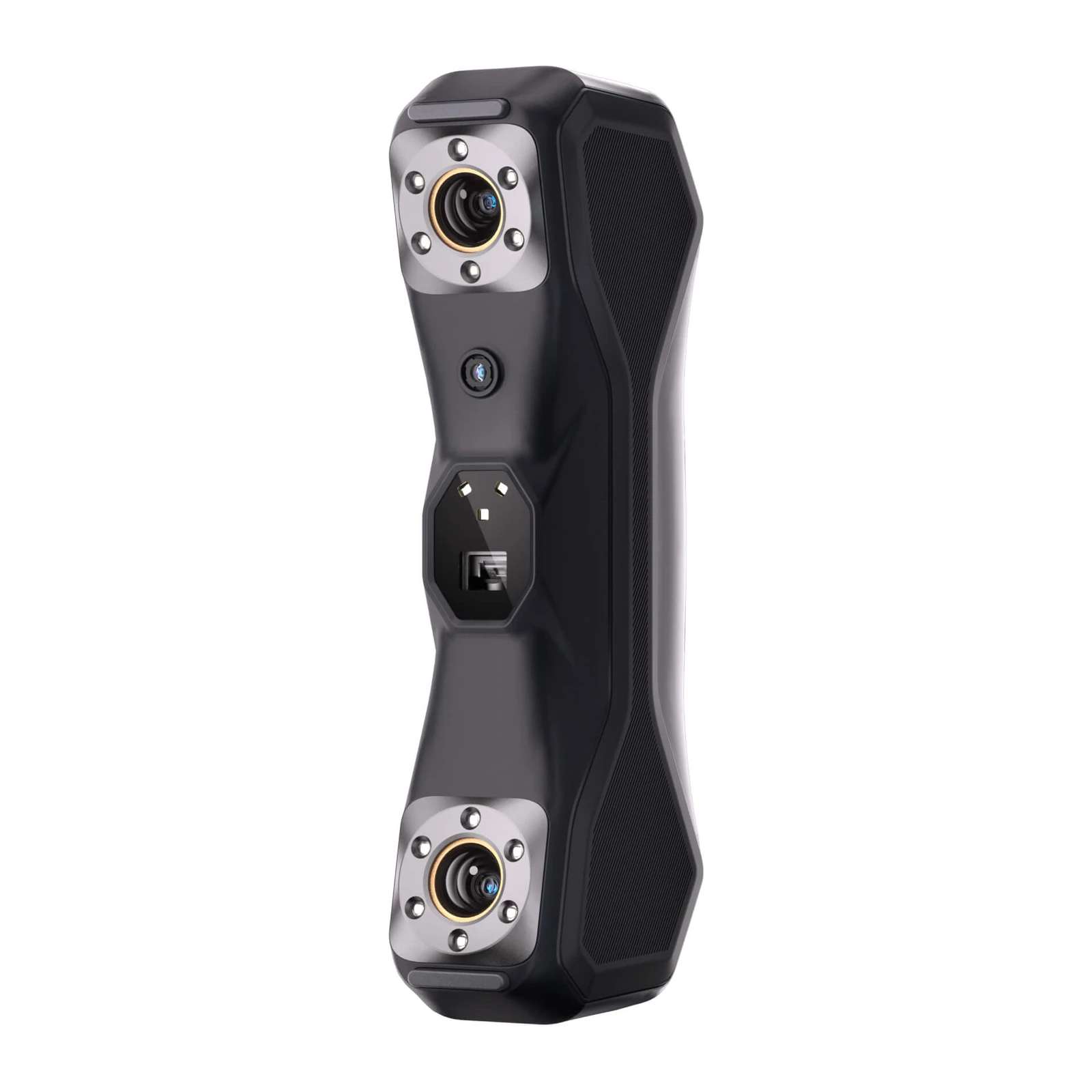

3D-сканер Revopoint MetroX

Revopoint MetroX - 3D-сканер с четырьмя режимами синего света для деталей малого и среднего размера: 14 лазерных крестов, 7 параллельных линий, полнокадровый структурированный свет на 62 линии и автоматическая съёмка на поворотном столе. Точность кадра - 0,02 мм, объёмная - 0,025 мм + 0,05 мм × L (м).

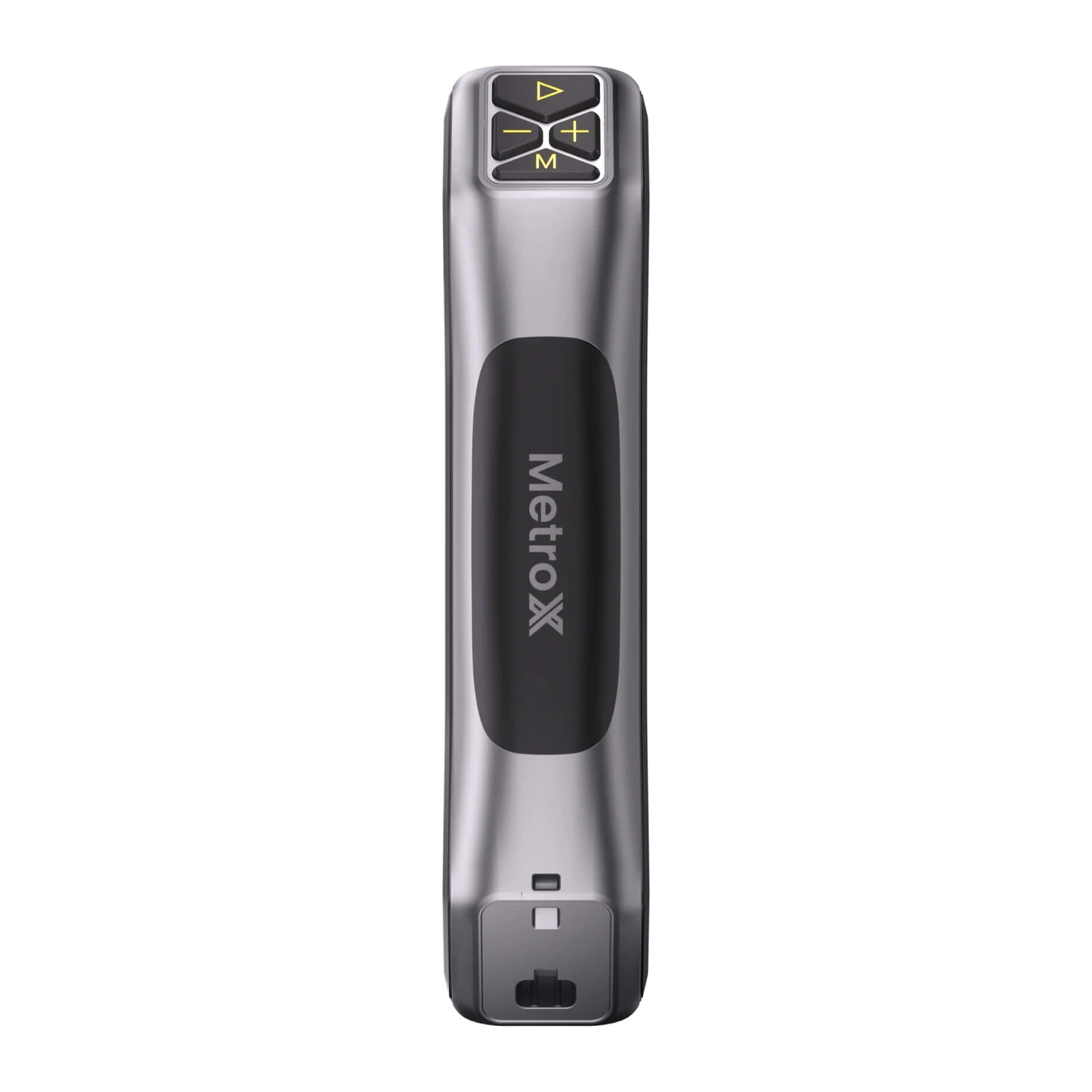

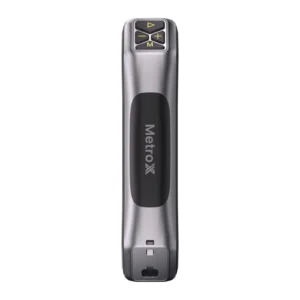

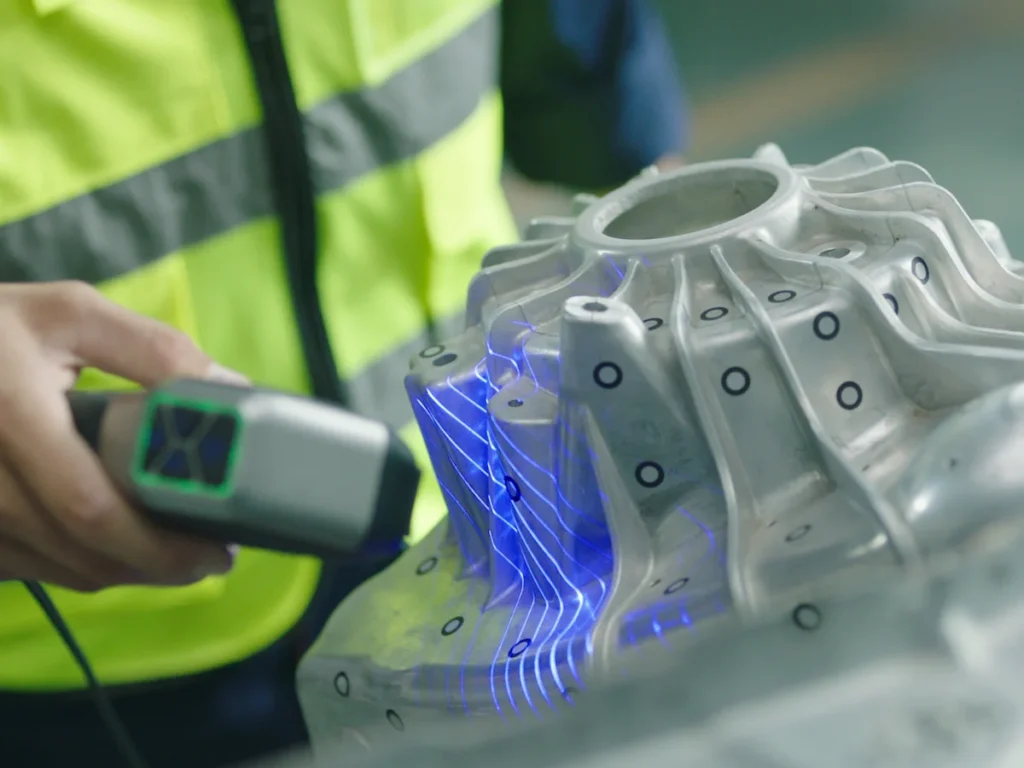

Кресты снимают плоские, блестящие и тёмные поверхности без спрея до 800 000 точек в секунду, параллельные линии прорабатывают кромки и сложные поверхности. Полнокадровый синий свет снимает фактурные детали без маркеров до 7 000 000 точек в секунду. С двухосевым поворотным столом из комплекта сканер сам снимает деталь со всех сторон одной кнопкой, в этом режиме доступен и цвет. Четыре кнопки на корпусе управляют съёмкой, экран ПК транслируется на телефон. Программа Revo Metro бесплатна.

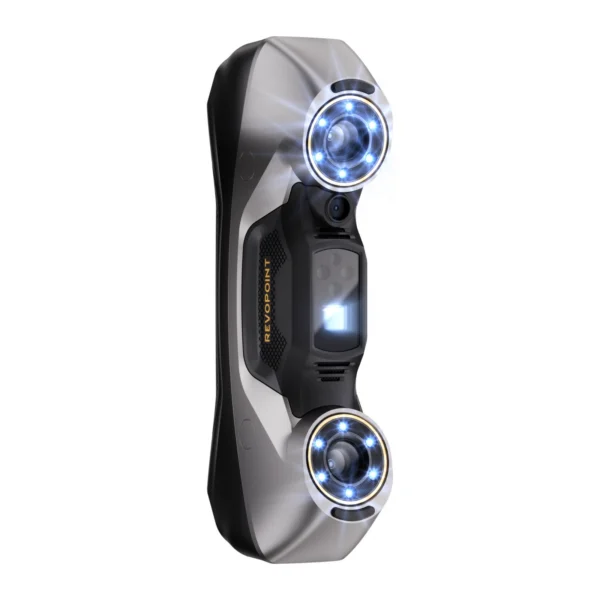

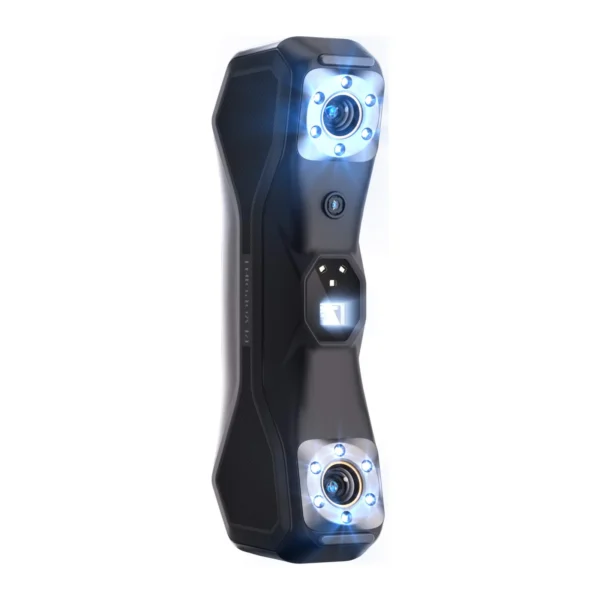

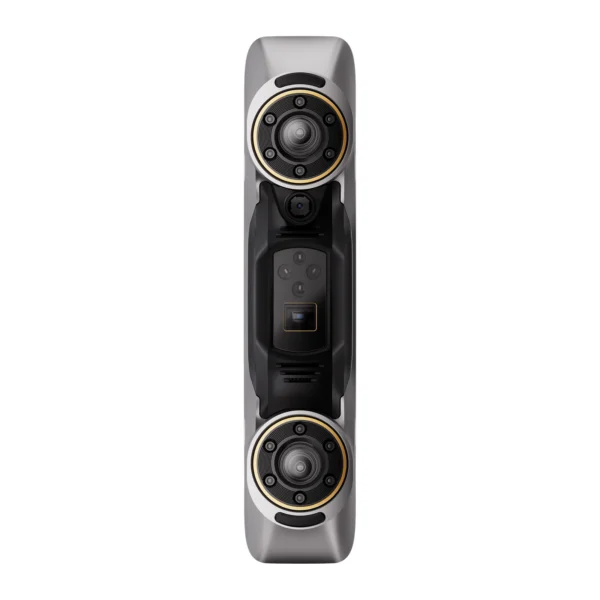

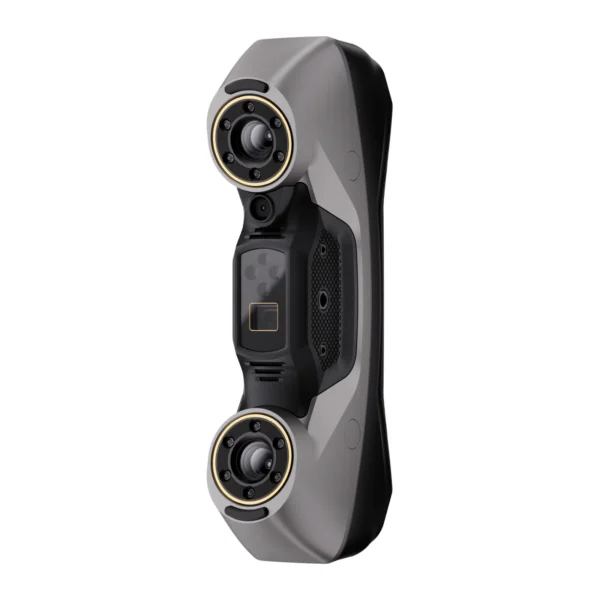

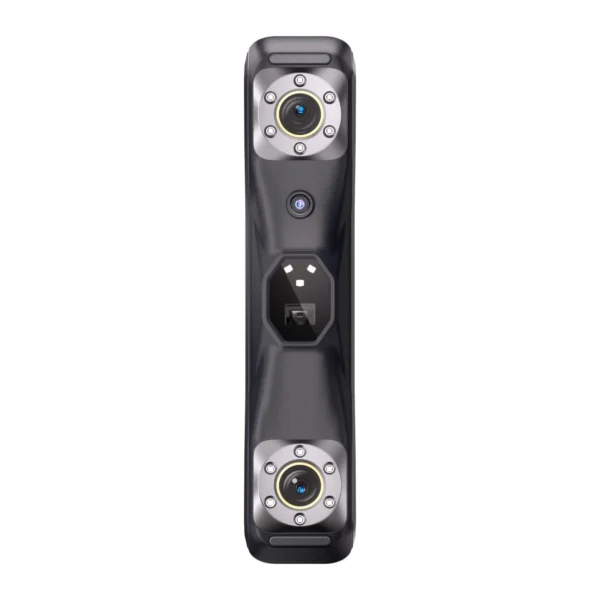

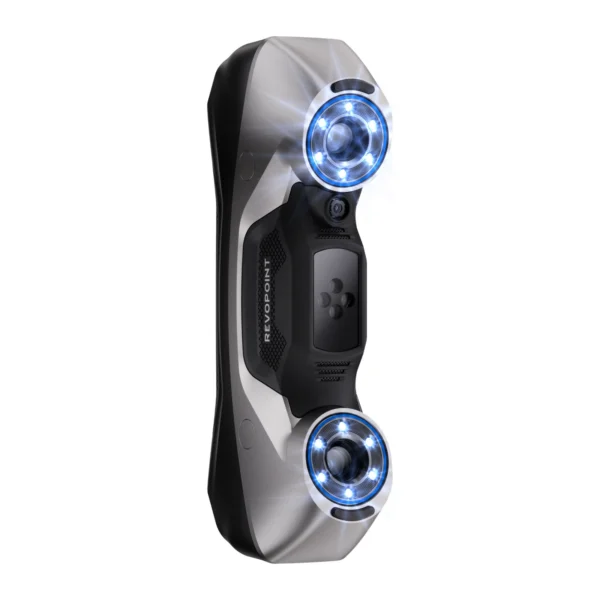

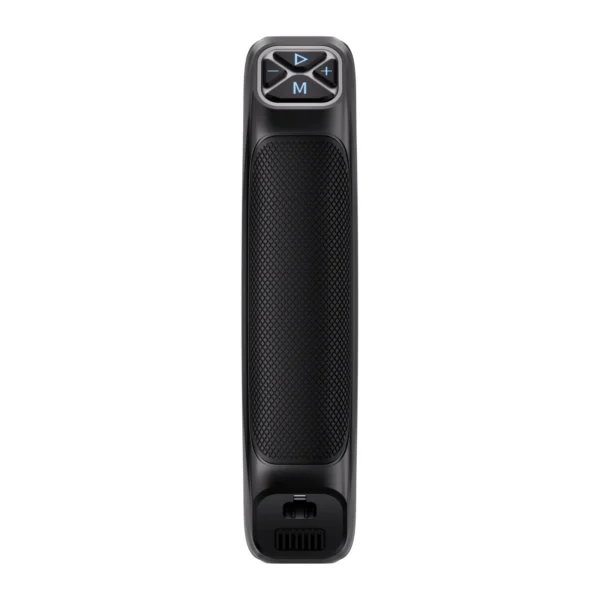

MetroX подходит для реверс-инжиниринга, контроля деталей, тюнинга и 3D-печати. Версия с 30 крестами и точностью 0,02 мм + 0,04 мм × L - Revopoint MetroX Pro, беспроводная серия - Revopoint MetroY, другие - в разделе Промышленные 3D-сканеры.

Разрешение кадра MetroX - до 0,01 мм, шаг точек - до 0,05 мм. Рабочее расстояние - 200-400 мм, поле кадра - от 160 × 70 мм на 200 мм до 320 × 215 мм на 400 мм. Размер объектов - от 10 × 10 × 10 мм до 1 × 1 × 1 м, поэтому сканер рассчитан на детали, которые помещаются на столе или верстаке.

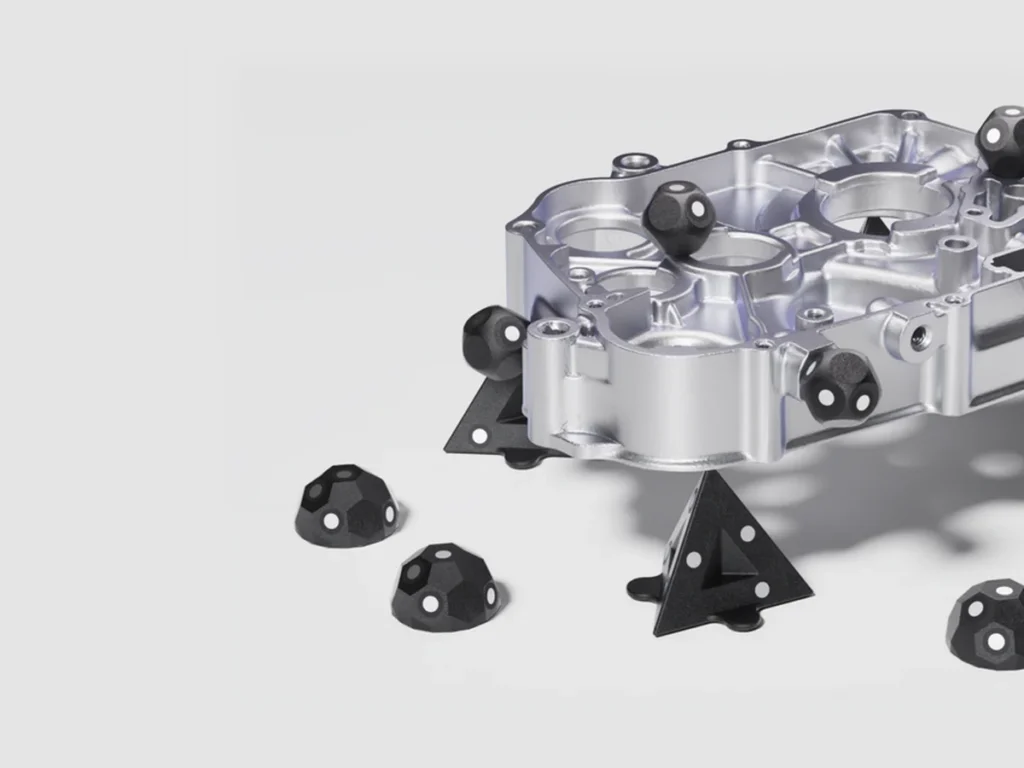

Совмещение идёт по геометрии, маркерам или глобальным маркерам: блоки маркеров помогают снимать гладкие и симметричные детали, где сканеру не за что зацепиться. Камера RGB 2 Мп передаёт цвет в режиме автоматического стола. Сканер весит 508 г, корпус - 209 × 88 × 44 мм, лазер - класса 2M.

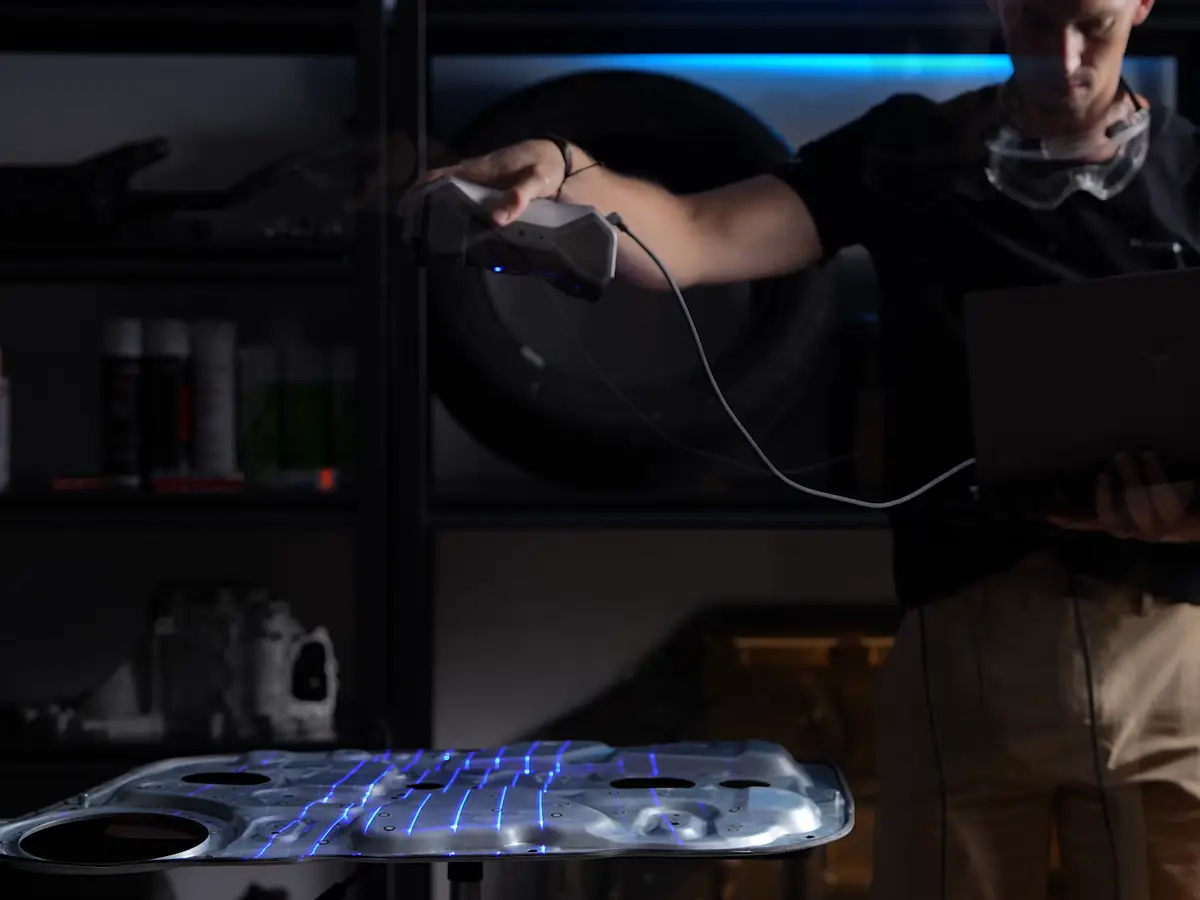

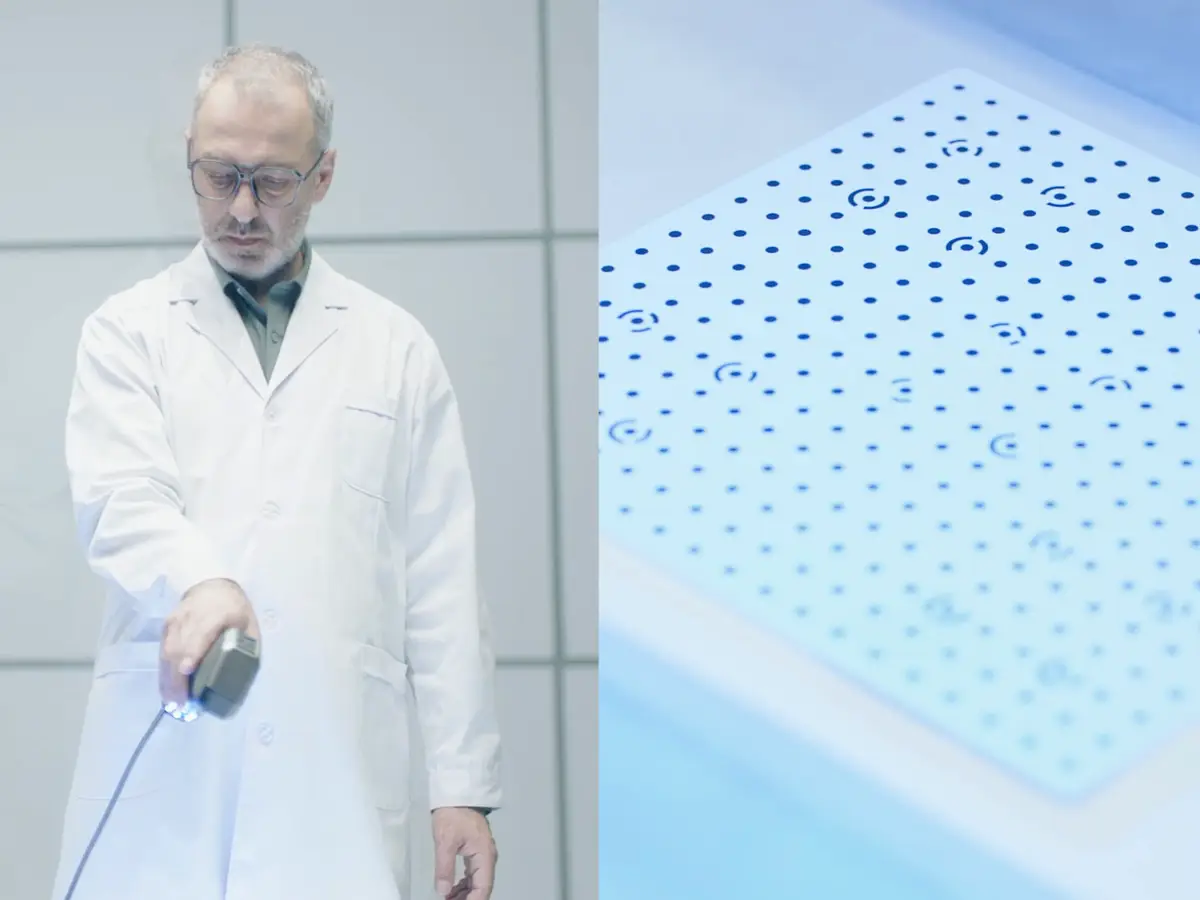

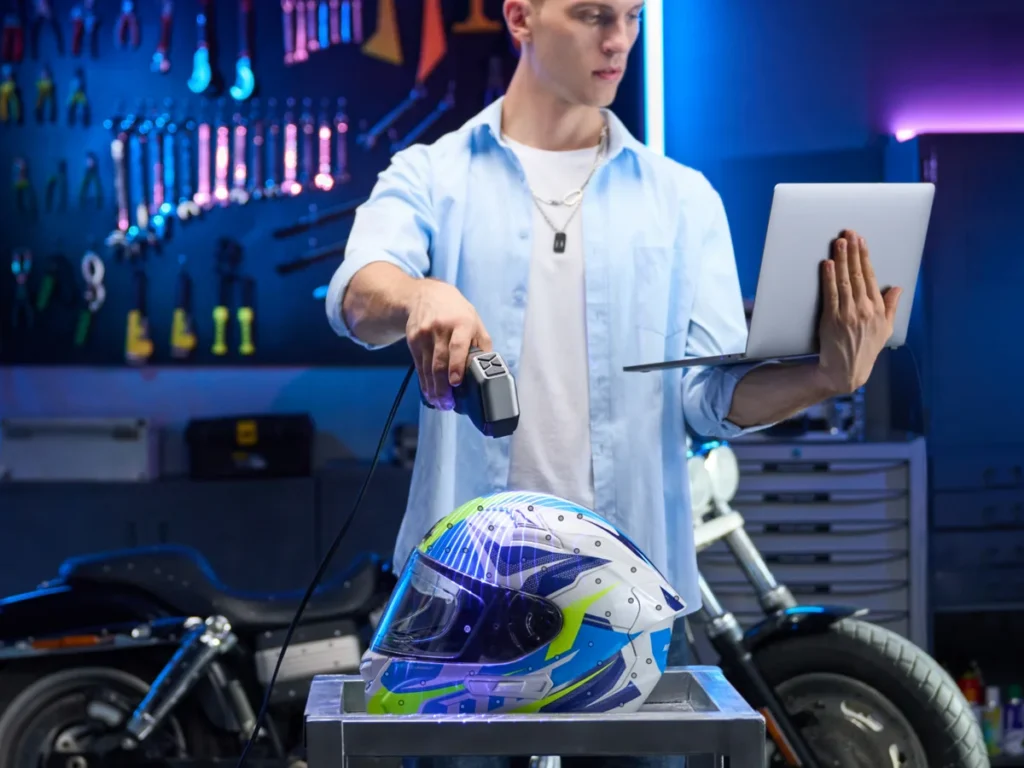

Revopoint MetroX работает в программе Revo Metro и сохраняет модели в PLY, OBJ, STL, ASC, 3MF, GLTF и FBX. Сканер подходит для деталей мотоциклов и автомобилей при тюнинге, плоских панелей, кронштейнов, корпусов и деталей с выраженными кромками. Модель сетки переносят в CAD для построения поверхностей или сравнивают с исходной моделью, чтобы найти износ и деформацию. Синий лазер снимает тёмный и блестящий металл без матирующего спрея, а автоматический стол обходит деталь сам. Камера 2 Мп. Кресты дают до 800 000 точек в секунду. С двухосевым поворотным столом из комплекта сканер снимает деталь со всех сторон сам.

У Revopoint больше 140 патентов, сканерами компании пользуются более 200 000 человек в 150+ странах и регионах. Подробнее - в каталоге 3D-сканеры Revopoint. Если останутся вопросы, наши специалисты помогут.
