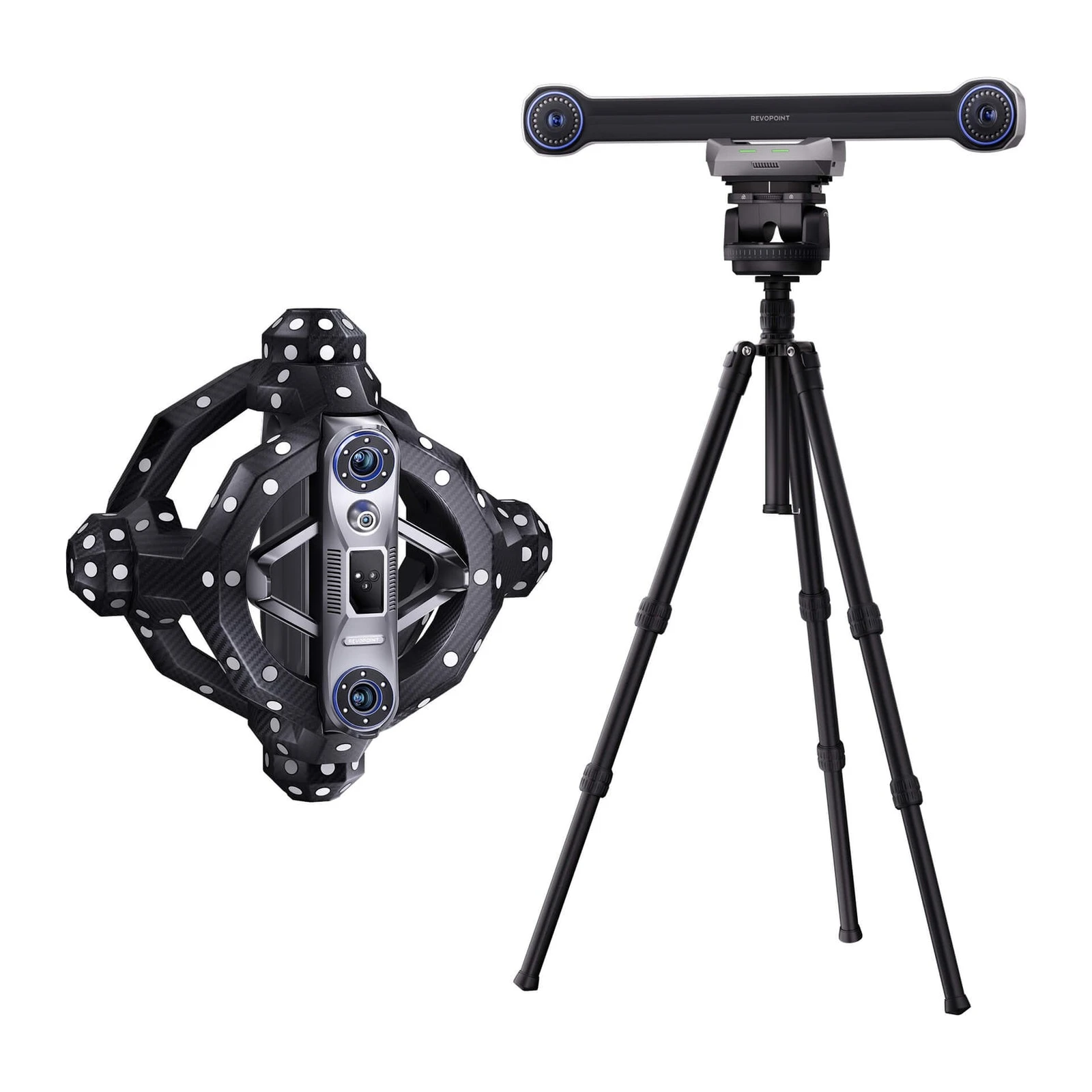

3D-сканер Revopoint Trackit
Предзаказ
Артикул: 210087
Revopoint Trackit - 3D-сканер с оптическим трекером (синий лазер): 0,02 мм + 0,04 мм × L (м), объём 11 м³, детали 10 мм - 6 м.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

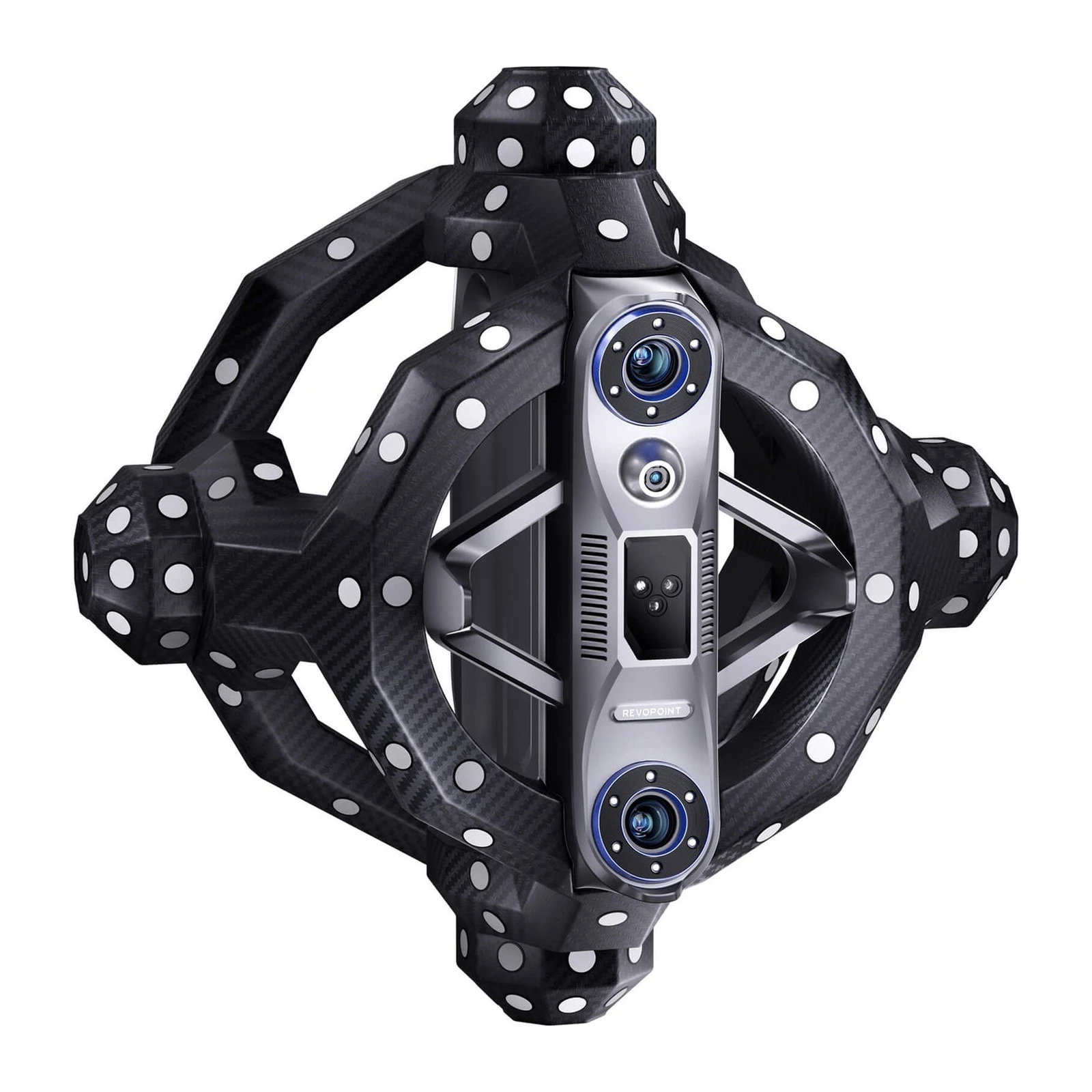

Revopoint Trackit - 3D-сканер с оптическим трекером: камера на штативе отслеживает положение сканера в реальном времени, поэтому маркеры на детали не нужны. Объёмная точность системы - 0,02 мм + 0,04 мм × L (м), точность сканера - 0,02 мм, детали - от 10 мм до 6 м.
Сканер несёт 30 синих лазерных крестов для быстрой съёмки тёмных и блестящих поверхностей без спрея и одну линию для глубоких отверстий, зубьев и пазов, скорость - до 1 500 000 точек в секунду. Трекер работает на расстоянии 1,5-4 м, наибольшее поле - 3260 × 2845 мм, объём отслеживания - 11 м³. Трекер калибруется автоматически на двухосевом подвесе, рама из углепластика не деформируется. Сканер можно снять для ручной работы по маркерам там, куда трекер не видит. Датчики температуры следят за дрейфом, данные идут в бесплатную Revo Track.

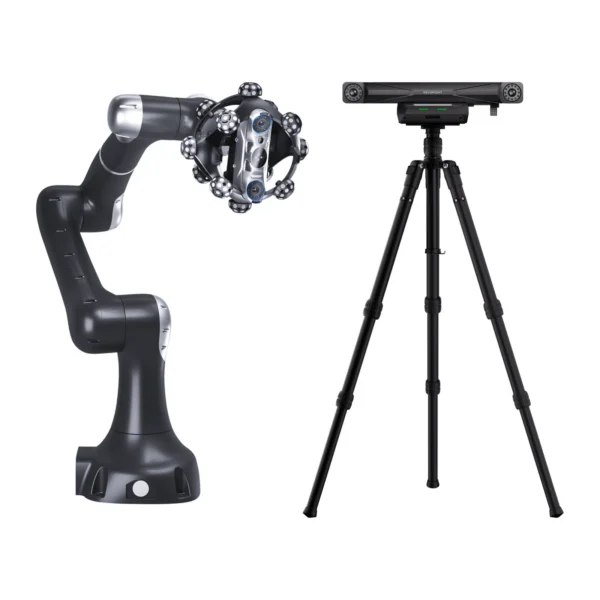

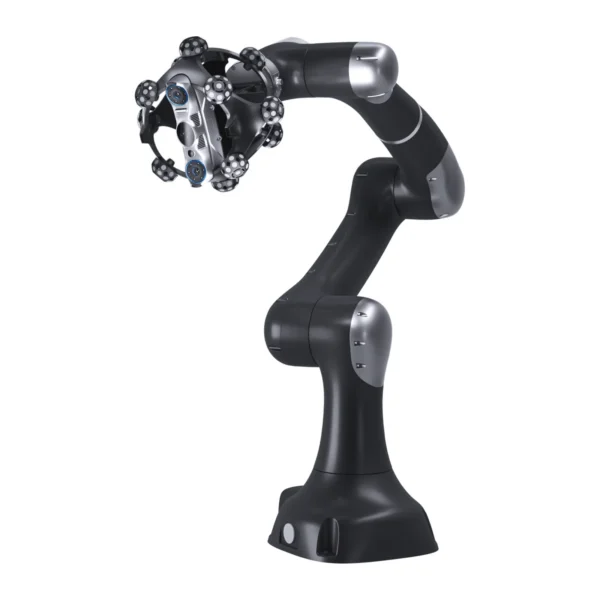

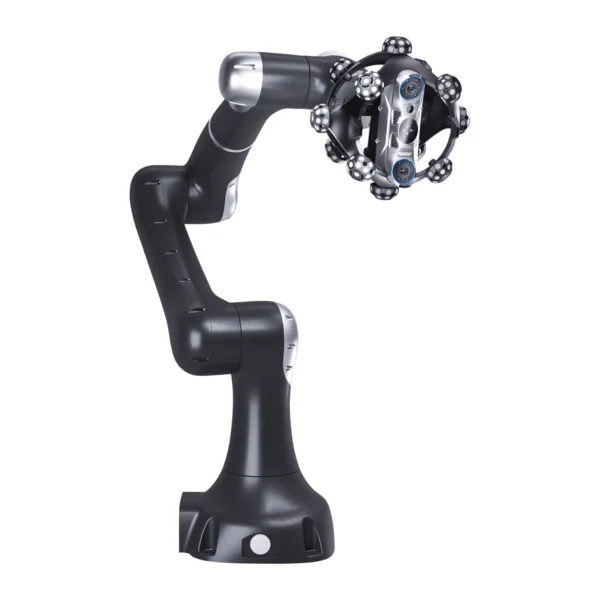

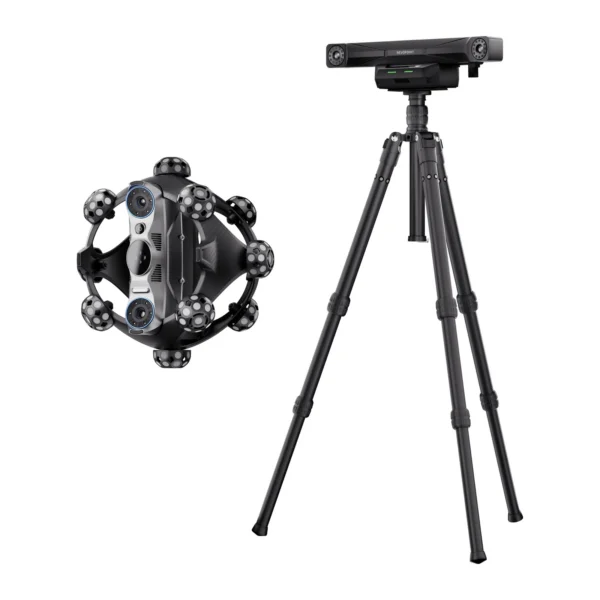

Trackit подходит для автомобилей и тюнинга, двигателей, литья и крупной оснастки. Беспроводная версия - Revopoint Trackit SR, роботизированный комплекс - Revopoint Metrohub 09TR, другие - в разделе Промышленные 3D-сканеры.
Рабочее расстояние сканера Trackit - 200-400 мм, поле - от 160 × 70 мм на 200 мм до 320 × 215 мм на 400 мм, шаг точек - до 0,05 мм. Поле трекера - от 1304 × 1067 мм на 1,5 м до 3260 × 2845 мм на 4 м. Сканер весит 1,2 кг, трекер - 2,0 кг, рама из углепластика держит геометрию при перепадах температуры.
Габариты сканера - 295 × 295 × 205 мм, трекера - 686 × 106 × 111 мм. Рабочая температура - от 0 до 40 °C, лазер класса 1. Revopoint Trackit работает в программе Revo Track и сохраняет модели в PLY, OBJ, STL, ASC, 3MF, GLTF и FBX.
Без меток удобно снимать колёсные диски, кузовные панели, мотоциклы и двигатели: деталь не нужно обклеивать перед съёмкой и отмывать после. Одиночная линия достаёт до отверстий дисков, зубьев и пазов. Трекер калибруется автоматически, а объём отслеживания - 11 м³. Трекер работает на расстоянии 1,5-4 м и охватывает 11 м³, поэтому крупную деталь снимают без частых перестановок штатива.
Revopoint основали в 2014 году учёные из Сианьского университета Цзяотун, MIT и Гонконгского политехнического университета, первые сканеры вышли в 2015 году. Подробнее - в каталоге 3D-сканеры Revopoint. Если останутся вопросы, наши специалисты помогут.
- Оптический трекер без маркеров
- 0,02 мм + 0,04 мм × L (м)
- 30 синих крестов + отверстия
- Объём 11 м³, до 4 м
- Детали 10 мм - 6 м
- Автокалибровка трекера

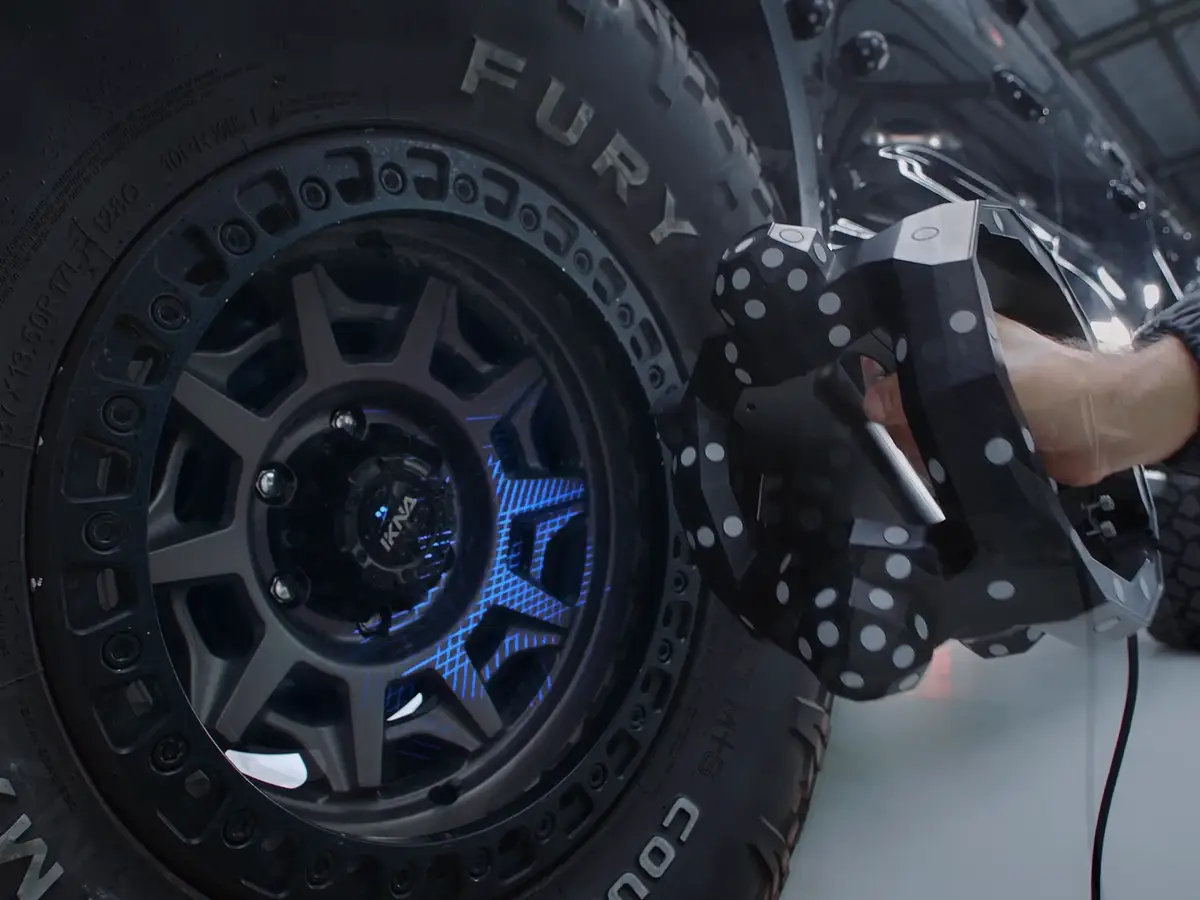

Колёса и кузов без меток
Трекер видит сканер издалека, поэтому колёсный диск и арку снимают без маркеров и спрея.
01

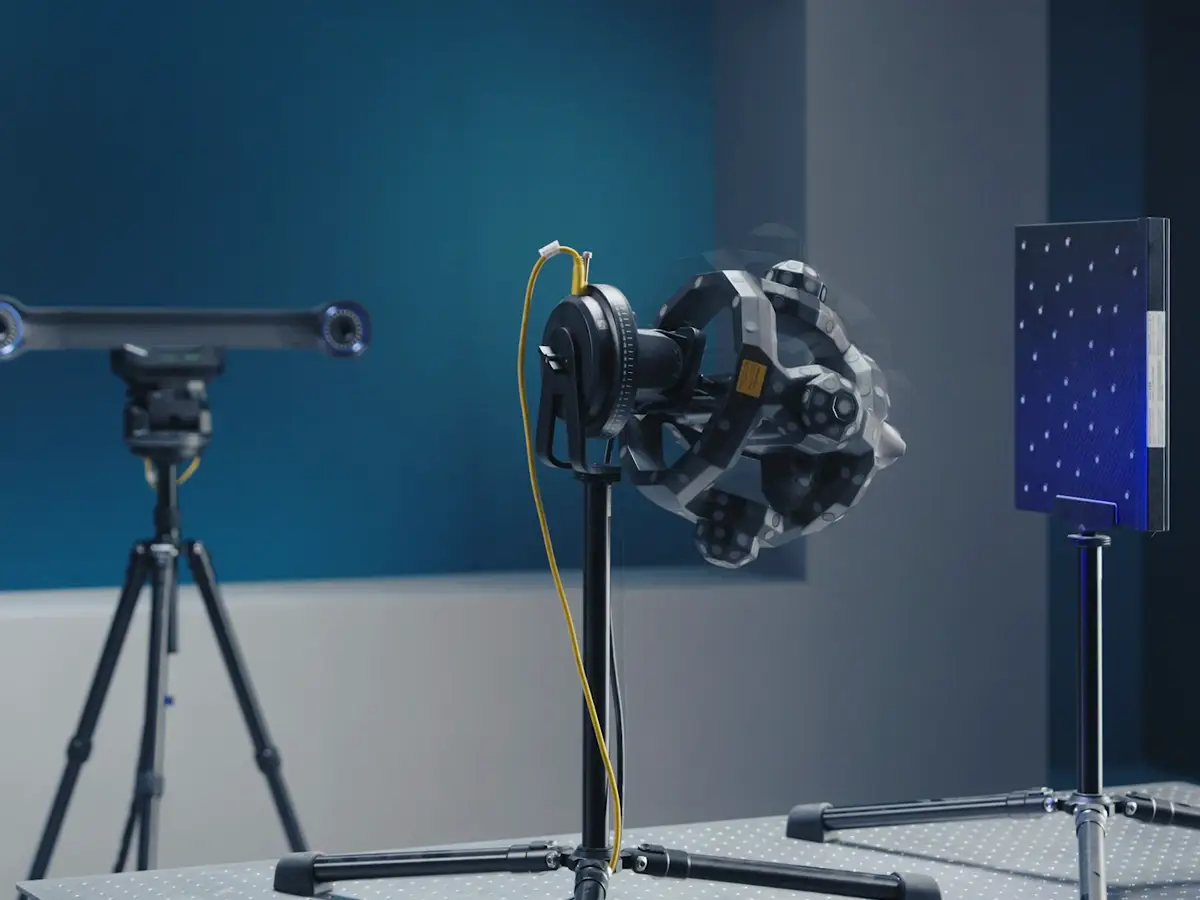

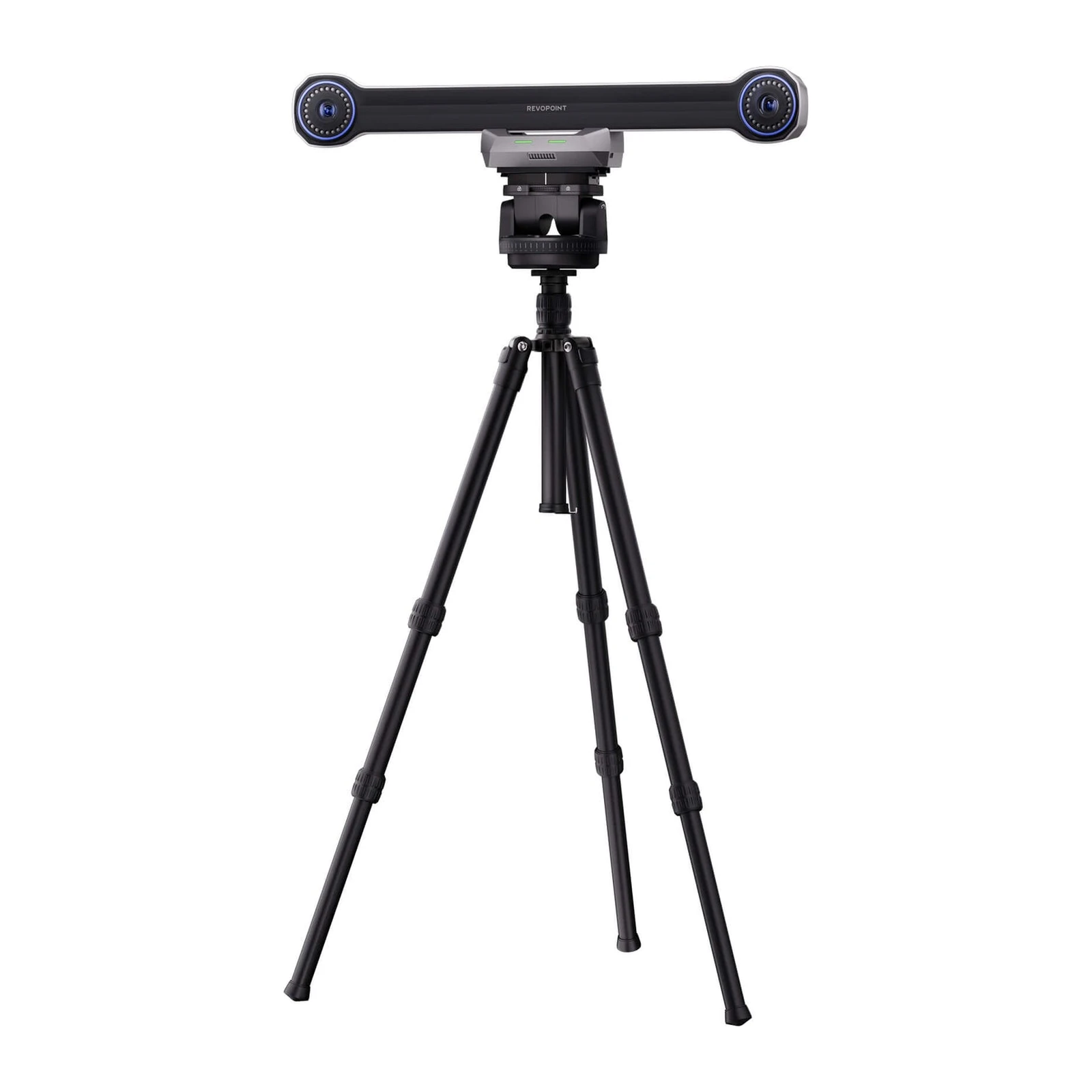

Трекер на штативе
Трекер работает на 1,5-4 м и охватывает 11 м³, а автоматическая калибровка экономит время.
02

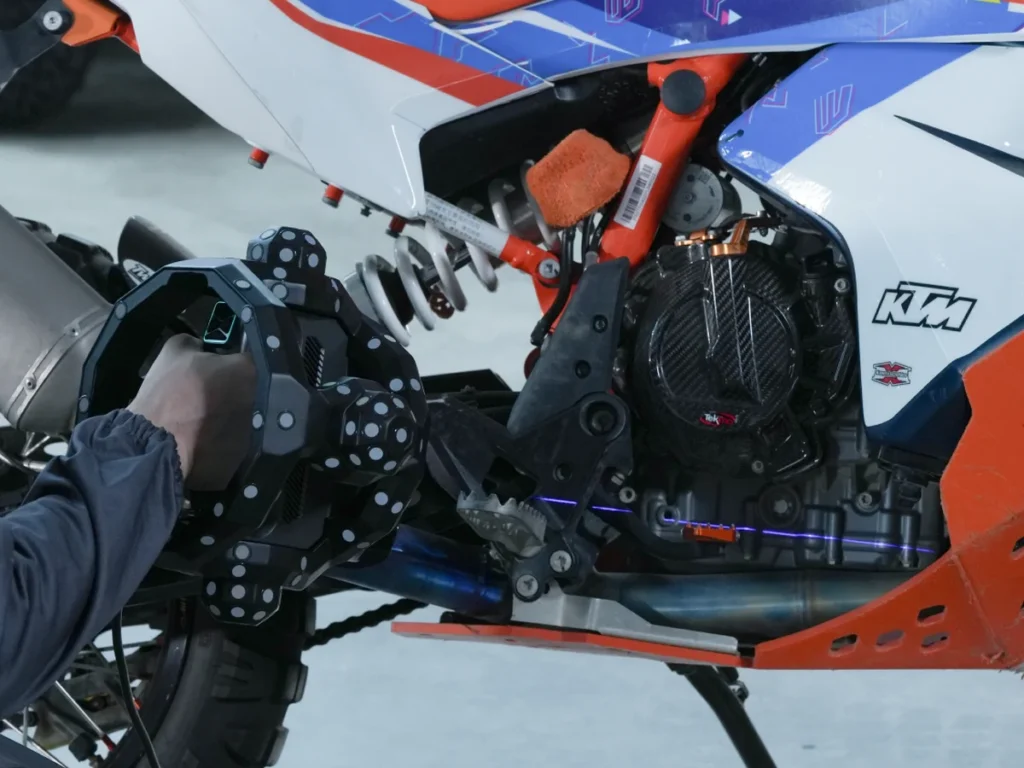

Мотоциклы и двигатели
Тридцать синих крестов снимают блестящие и тёмные детали мотоцикла до 1 500 000 точек в секунду.
03

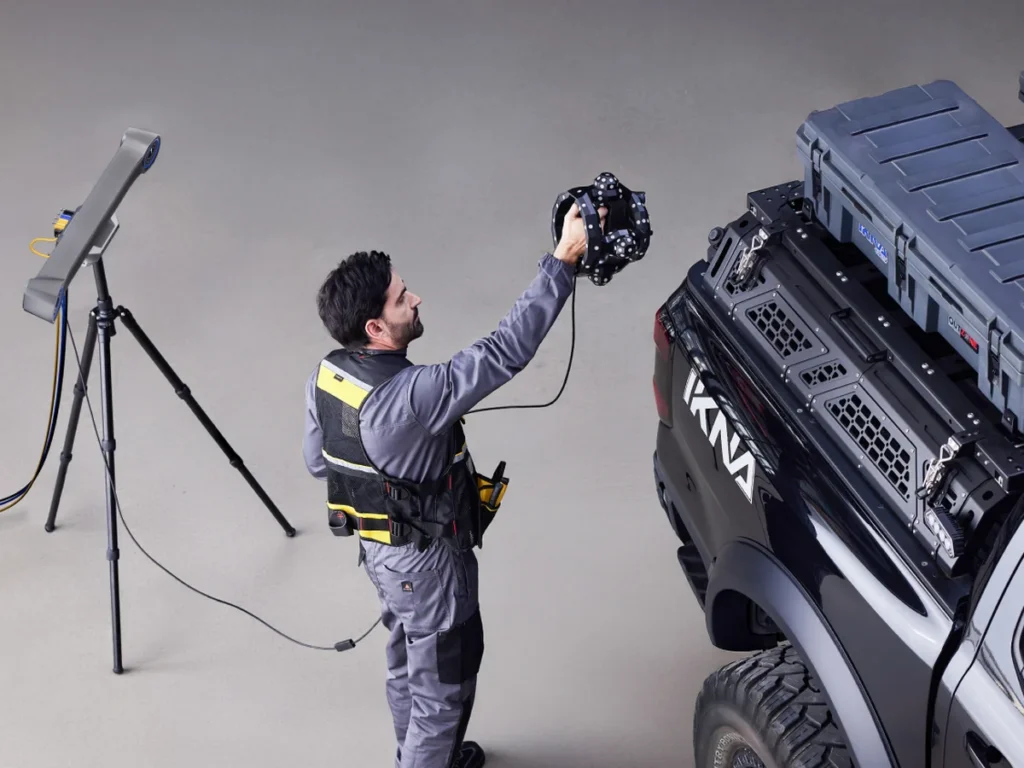

Крупная техника
Трекер ведёт сканер вдоль кузова пикапа - крупную технику снимают с нескольких позиций.
04

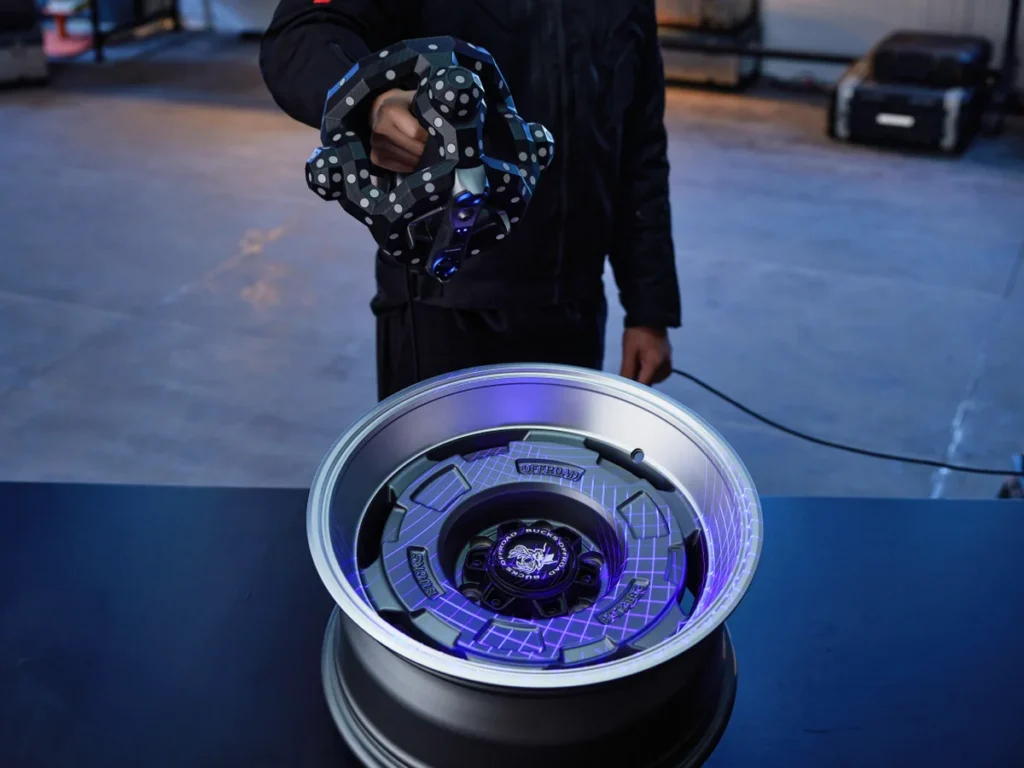

Диски и отверстия
Одиночная синяя линия достаёт до глубоких отверстий и пазов, где кресты не видят дна.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Revopoint в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Нет, положение сканера отслеживает трекер; маркеры нужны только в ручном режиме без трекера.

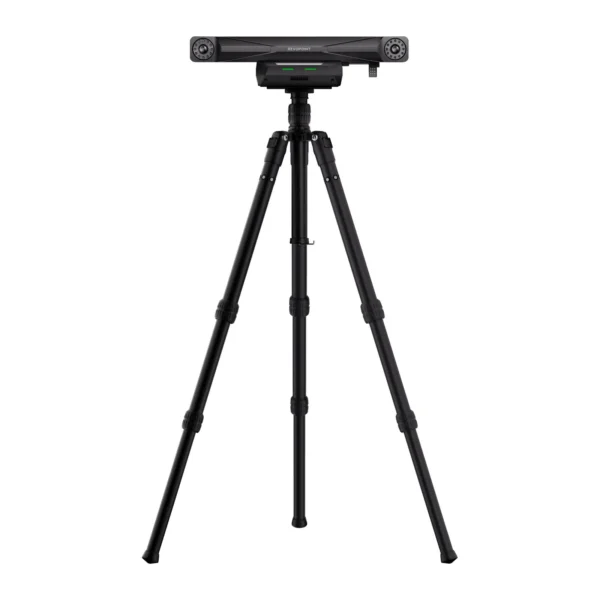

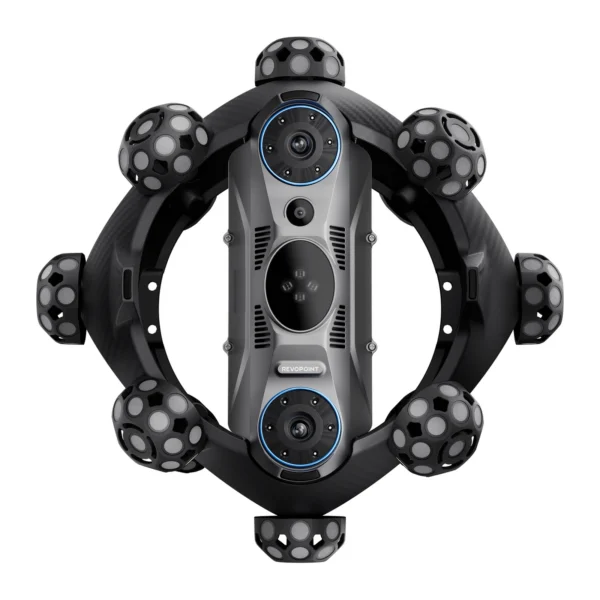

Trackit работает по кабелю и охватывает 11 м³ на 1,5-4 м; Trackit SR беспроводной, легче, имеет 17 параллельных линий, 2 000 000 точек/с и 3 м³ на 0,8-2,5 м.
Нет, сканер и трекер питаются от адаптера, сканер подключается к ПК по USB 3.0.
Датчики температуры в трекере и сканере следят за состоянием, программа показывает его на экране.
Для прозрачных и зеркальных поверхностей - да, остальные материалы сканер снимает без подготовки.
БрендRevopoint
Тип сканераТрекер
Сканирование текстур/цветаДа
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыоптический трекер + ручной лазерный сканер
Технологиясиний лазер: 30 крестов, 1 линия для отверстий
Точность сканера0,02 мм
Объёмная точность системы0,02 мм + 0,04 мм × L (м)
Шаг точек≤ 0,05 мм
Скорость≤ 1 500 000 точек/с
Рабочее расстояние сканера200-400 мм
Поле сканераот 160 × 70 мм на 200 мм до 320 × 215 мм на 400 мм
Рабочее расстояние трекера1500-4000 мм
Поле трекераот 1304 × 1067 мм на 1,5 м до 3260 × 2845 мм на 4 м
Объём отслеживания11 м³
Размер деталей0,01-6 м
Вессканер 1,2 кг, трекер 2,0 кг
Габаритысканер 295 × 295 × 205 мм, трекер 686 × 106 × 111 мм
Материалрама из углепластика
Рабочая температура0-40 °C
Класс лазера1
ПрограммаRevo Track
ФорматыPLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Revopoint Trackit: сканирование кузова (англ.)
