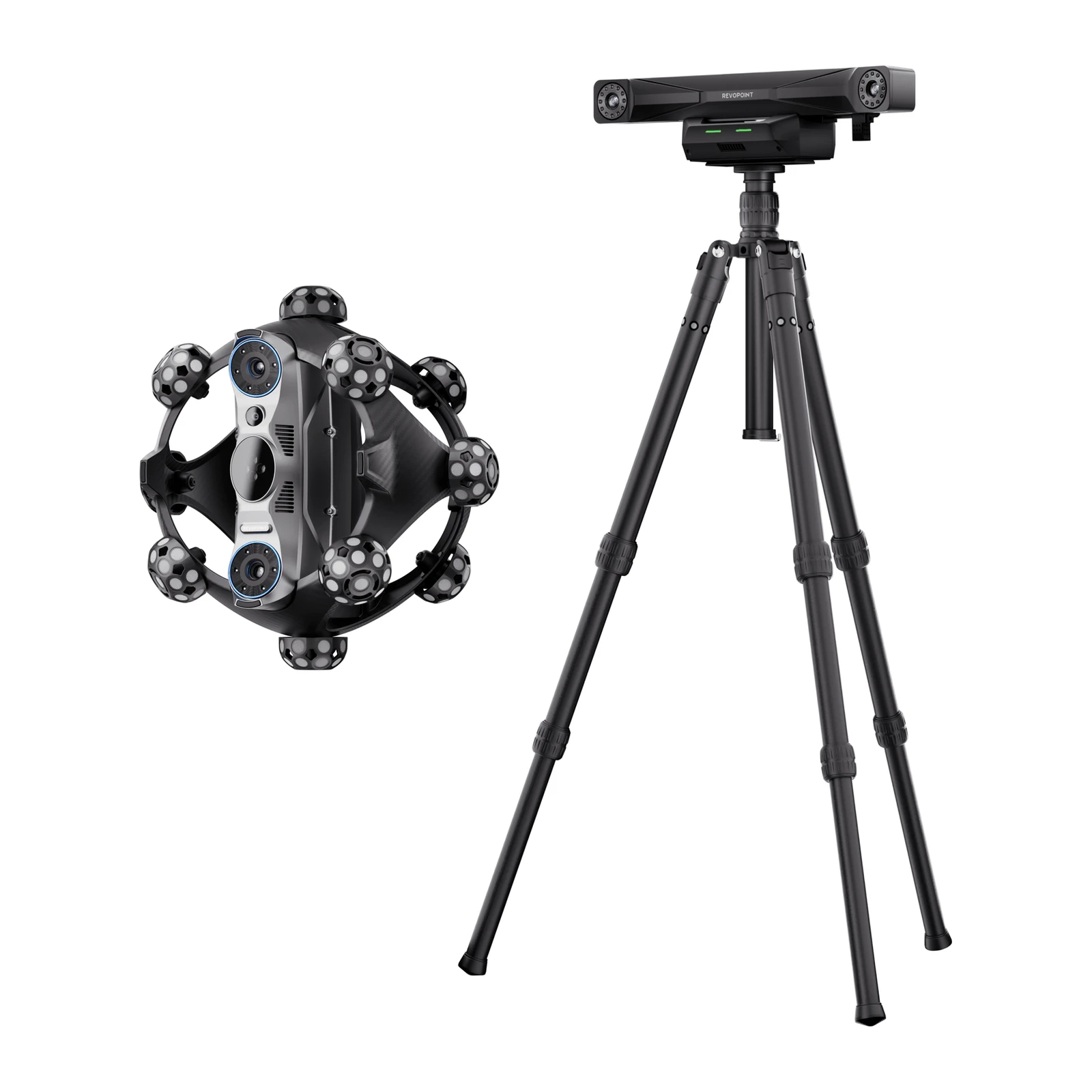

3D-сканер Revopoint Trackit SR
Предзаказ
Артикул: 210088
Revopoint Trackit SR - беспроводной 3D-сканер с оптическим трекером: 0,025 мм + 0,04 мм × L (м), 2 000 000 точек/с, сканер 1 кг.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

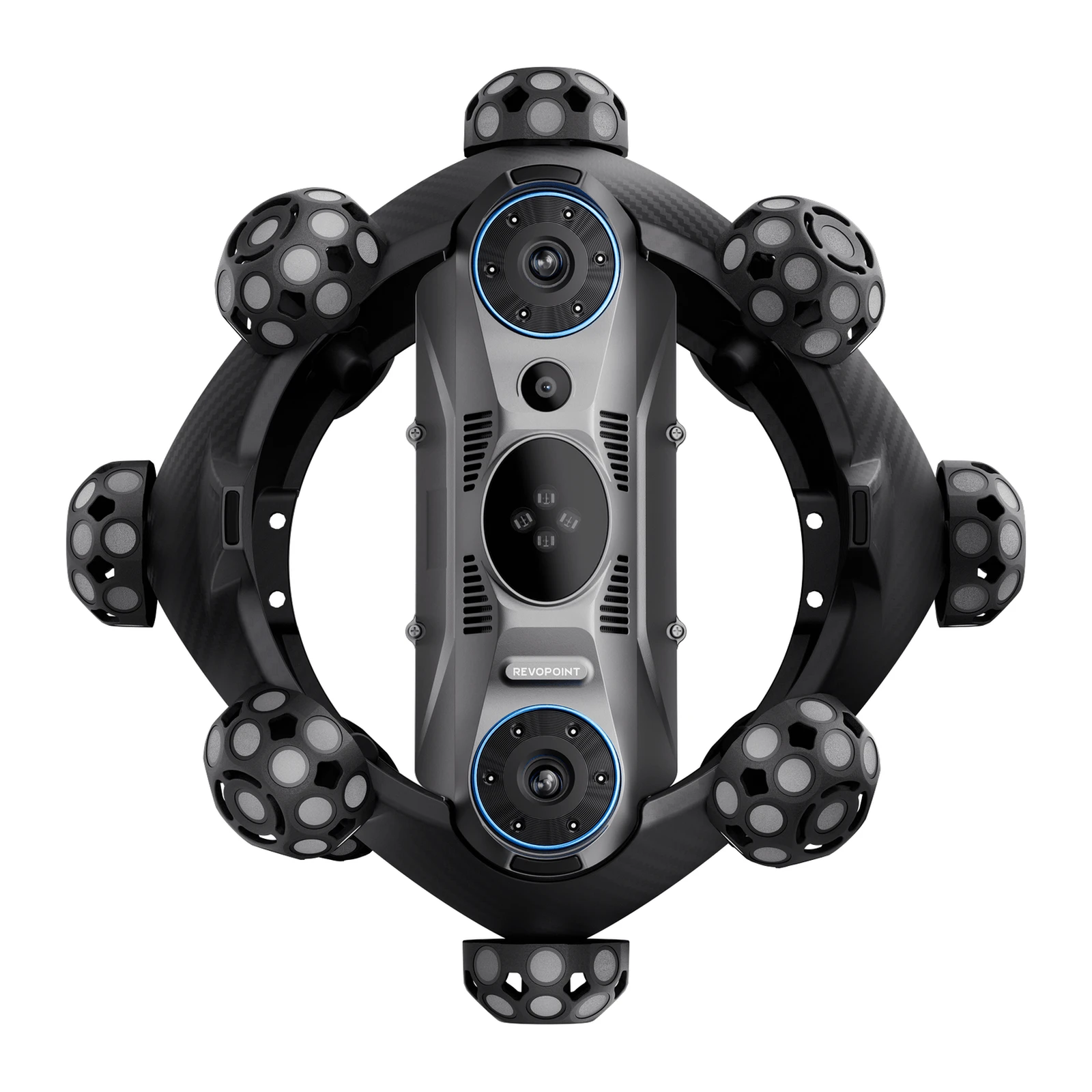

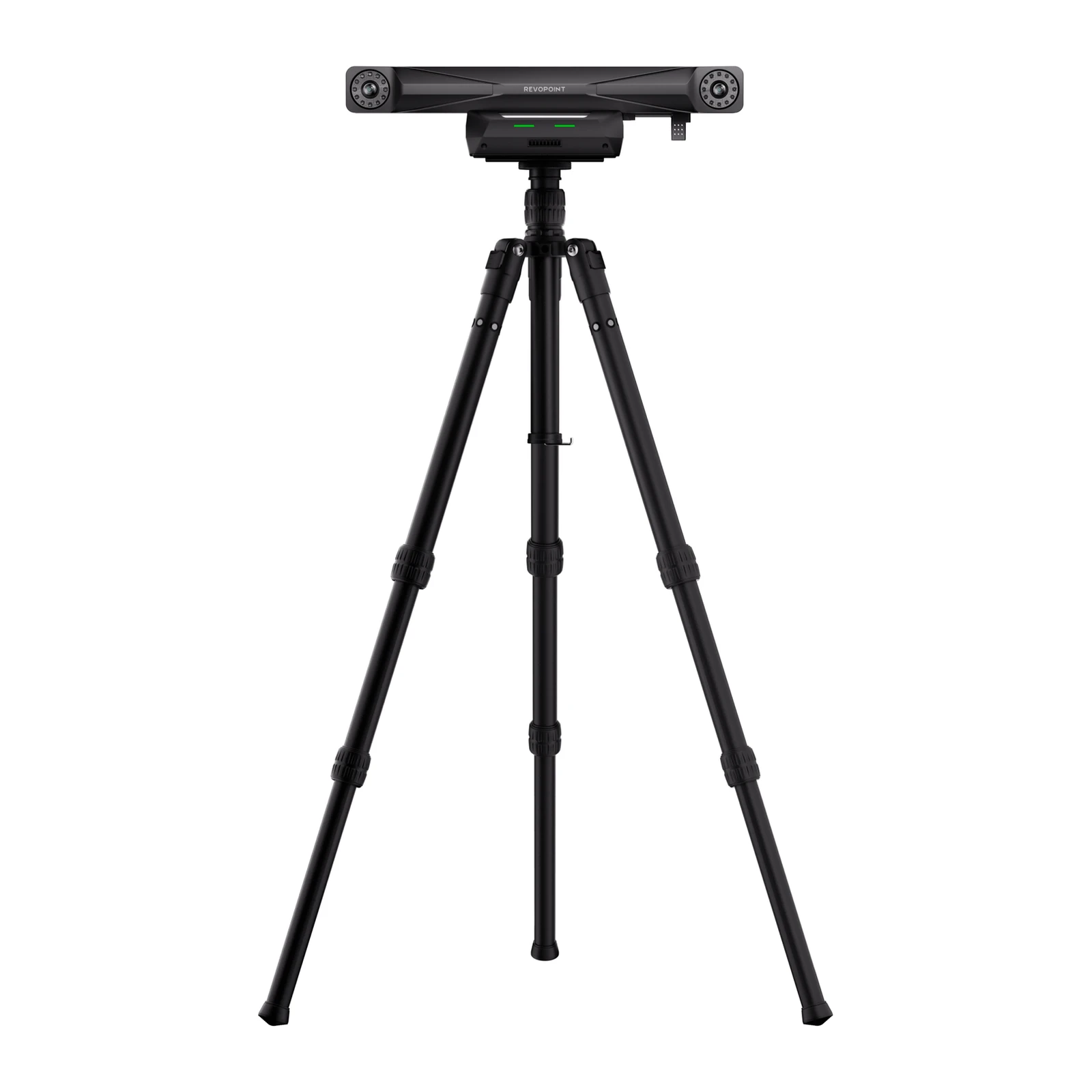

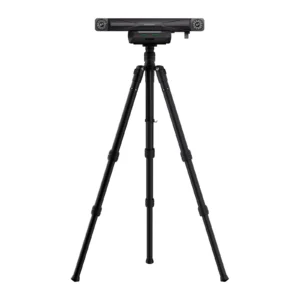

Revopoint Trackit SR - беспроводной 3D-сканер с оптическим трекером: трекер отслеживает сканер в реальном времени, маркеры на детали не нужны. Объёмная точность системы - 0,025 мм + 0,04 мм × L (м), точность кадра - 0,02 мм, приёмка - по VDI/VDE 2634 часть 3 и ISO 10360-13.
Режимов три: 30 синих крестов для деталей до 2 000 000 точек в секунду, 17 параллельных линий для крупных малофактурных деталей и одна линия для глубоких отверстий и решёток. Сканер весит 1 кг, трекер - 1,5 кг, оба работают по Wi-Fi 6, у сканера сменные батареи на 2,5 часа. Трекер переставляют без провода по пяти общим точкам, а сканер работает и сам по маркерам. Рама - цельная из углепластика, камера RGB даёт текстуру. Система помещается в один кофр на колёсах, программа Revo Track управляется сторонними приложениями по TCP.
Trackit SR подходит для автомобилей, мотоциклов, техники, композитных деталей и выездного контроля. Версия с трекером до 4 м - Revopoint Trackit, роботизированный комплекс на его основе - Revopoint Metrohub 09TR, другие - в разделе Промышленные 3D-сканеры.
Рабочее расстояние сканера Trackit SR - 200-400 мм в режиме крестов и 250-500 мм в режиме параллельных линий. Поле сканера - от 123 × 130 мм на 200 мм до 330 × 325 мм на 500 мм, шаг точек - до 0,05 мм. Трекер работает на расстоянии 800-2500 мм с полем от 587 × 569 мм на 0,8 м до 2075 × 1778 мм на 2,5 м, объём отслеживания - 3 м³.
Габариты сканера - 250 × 250 × 177 мм, трекера - 441 × 111 × 103 мм, рама из углепластика. Рабочая температура - от 0 до 30 °C, лазер класса 2. Revopoint Trackit SR работает в программе Revo Track и сохраняет модели в PLY, OBJ, STL, ASC, 3MF, GLTF и FBX. Детали - от 0,01 до 4 м.
Без маркеров удобно снимать колёса, двигатели, узлы техники и крупные детали: подготовка сокращается, а поверхность остаётся чистой. Сменные батареи сканера дают до 2,5 часа работы на одном комплекте. Трекер переставляют без провода по общим точкам, поэтому зону съёмки легко расширить вокруг крупной детали или узла.
Система менеджмента качества Revopoint сертифицирована по ISO 9001 с 2017 года. Подробнее - в каталоге 3D-сканеры Revopoint. Если останутся вопросы, наши специалисты помогут.
- Беспроводной, Wi-Fi 6
- 0,025 мм + 0,04 мм × L (м)
- 30 крестов + 17 линий + 1
- До 2 000 000 точек/с
- Сканер 1 кг, трекер 1,5 кг
- Без маркеров

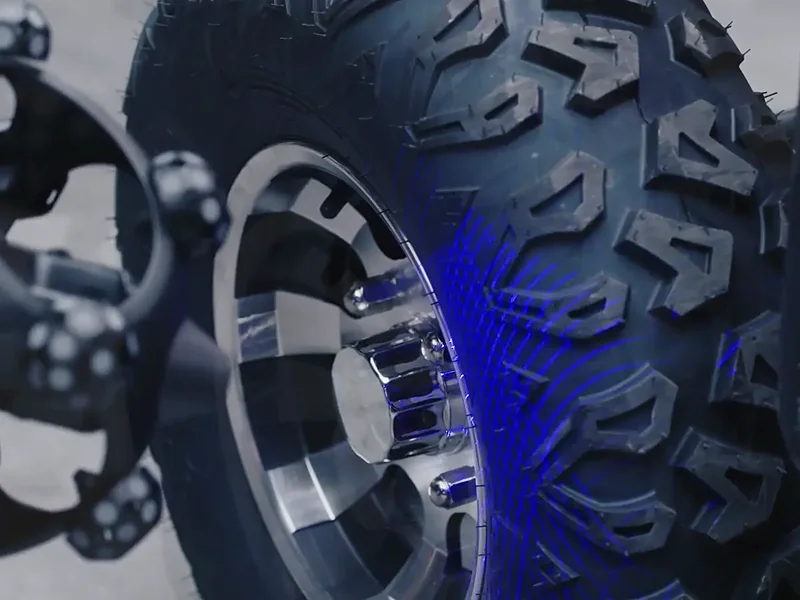

Колёса и техника
Трекер ведёт сканер вокруг колеса квадроцикла - протектор снимают без маркеров и спрея.
01

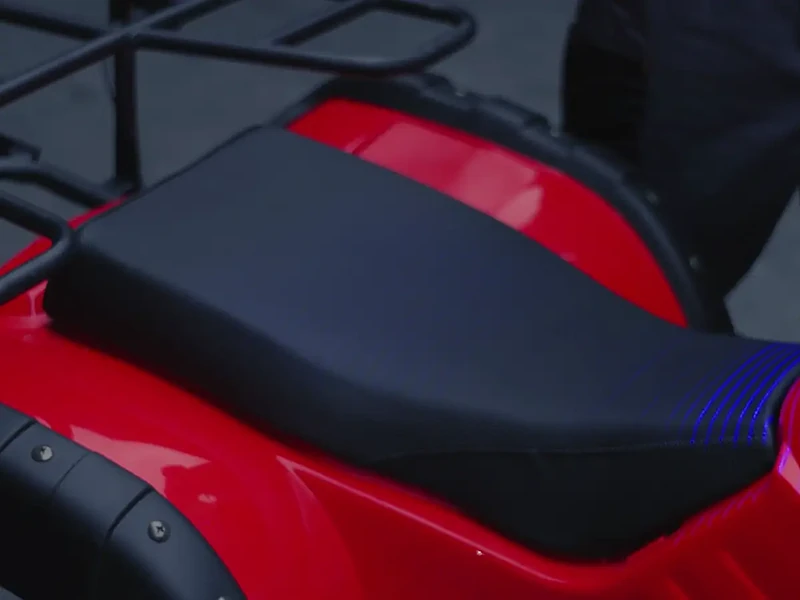

Без маркеров
Положение сканера задаёт трекер, поэтому сиденье и пластик снимают прямо как есть.
02

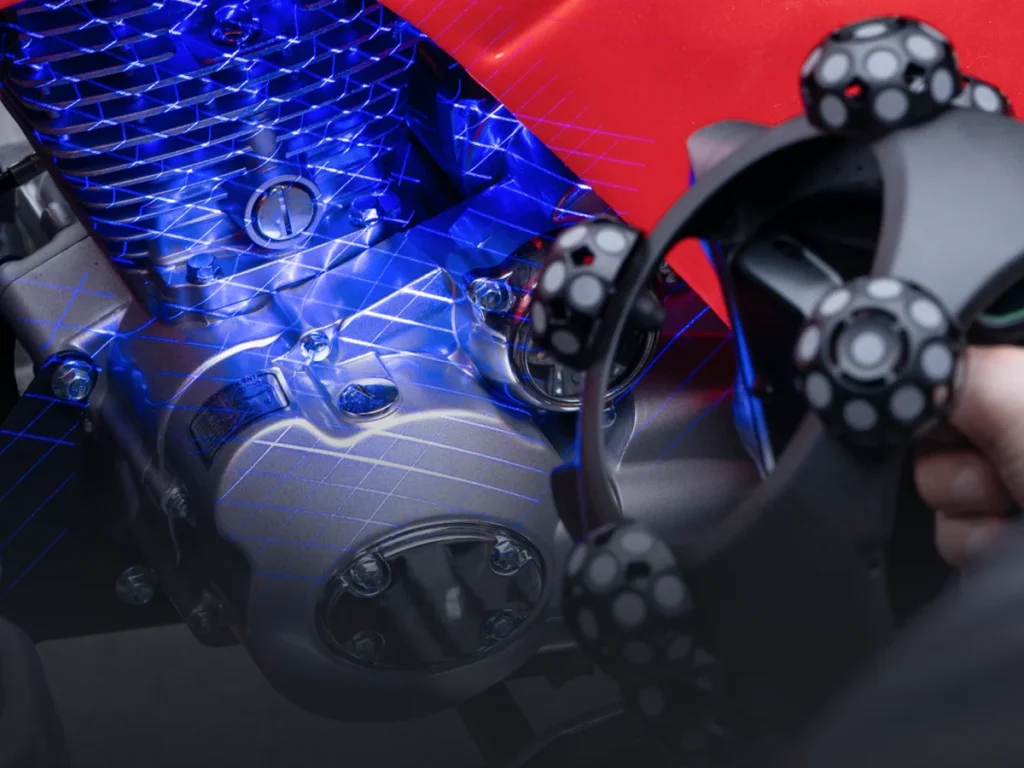

Двигатели и узлы
Тридцать синих крестов снимают тёмные и блестящие узлы двигателя до 2 000 000 точек в секунду.
03

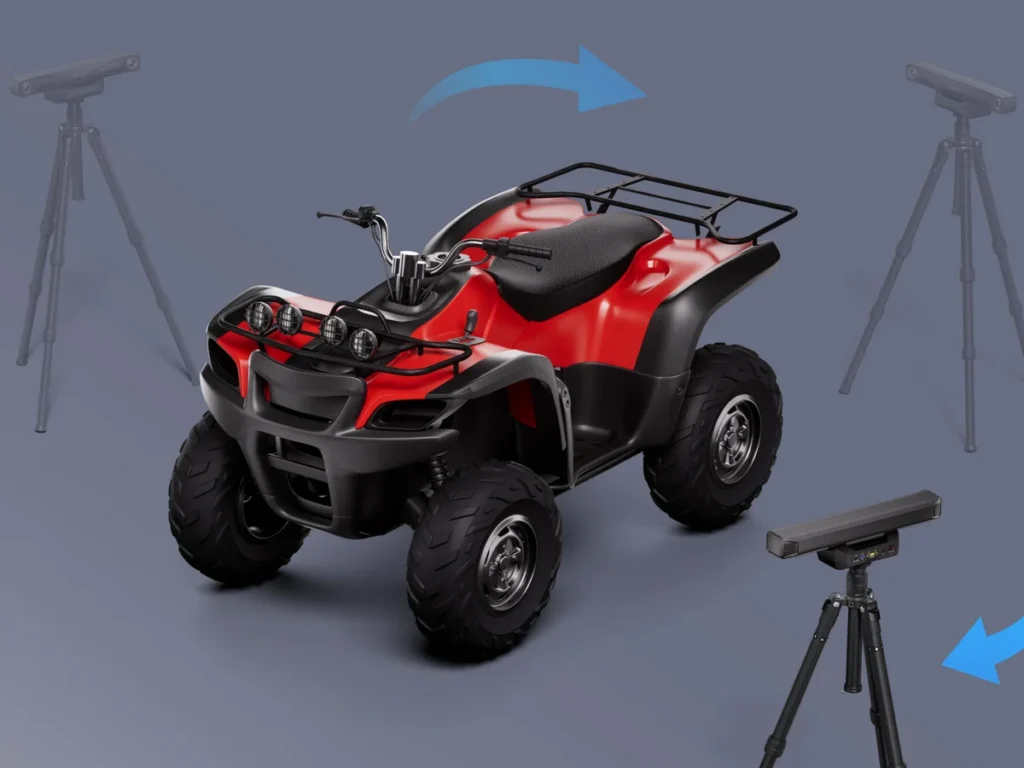

Беспроводные перестановки
Трекер переставляют вокруг крупного объекта без провода, пять общих точек сшивают позиции.
04
Текстура и цвет
Камера RGB переносит рисунок поверхности на модель - для дизайна и выставок.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Revopoint в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
SR беспроводной, легче (1 и 1,5 кг против 1,2 и 2 кг), имеет 17 параллельных линий и 2 000 000 точек/с; Trackit охватывает 11 м³ на 1,5-4 м против 3 м³ на 0,8-2,5 м.
Сканер - до 2,5 часа на сменной батарее, в комплекте две батареи и зарядка.
Шаровая плита для поверки и годовая лицензия Revo Measure (только Windows 10/11).
Нет, если держать сканер не ближе 200 мм к компонентам.
Для прозрачных и зеркальных поверхностей - да, остальные материалы сканер снимает без подготовки.
БрендRevopoint
Тип сканераТрекер
Сканирование текстур/цветаДа
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыоптический трекер + беспроводной лазерный сканер
Технологиясиний лазер: 30 крестов, 17 параллельных линий, 1 линия для отверстий
Точность кадра0,02 мм
Объёмная точность системы0,025 мм + 0,04 мм × L (м)
ПриёмкаVDI/VDE 2634 часть 3, ISO 10360-13
Шаг точек≤ 0,05 мм
Скорость≤ 2 000 000 точек/с
Рабочее расстояние сканеракресты 200-400 мм, линии 250-500 мм
Поле сканераот 123 × 130 мм на 200 мм до 330 × 325 мм на 500 мм
Рабочее расстояние трекера800-2500 мм
Поле трекераот 587 × 569 мм на 0,8 м до 2075 × 1778 мм на 2,5 м
Объём отслеживания3 м³
Размер деталей0,01-4 м
Вессканер 1,0 кг, трекер 1,5 кг
Габаритысканер 250 × 250 × 177 мм, трекер 441 × 111 × 103 мм
ПодключениеWi-Fi 6
Аккумуляторсменный, ≤ 2,5 ч
Материалрама из углепластика
Рабочая температура0-30 °C
Класс лазера2
ПрограммаRevo Track
ФорматыPLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Revopoint Trackit SR: обзор (англ.)
