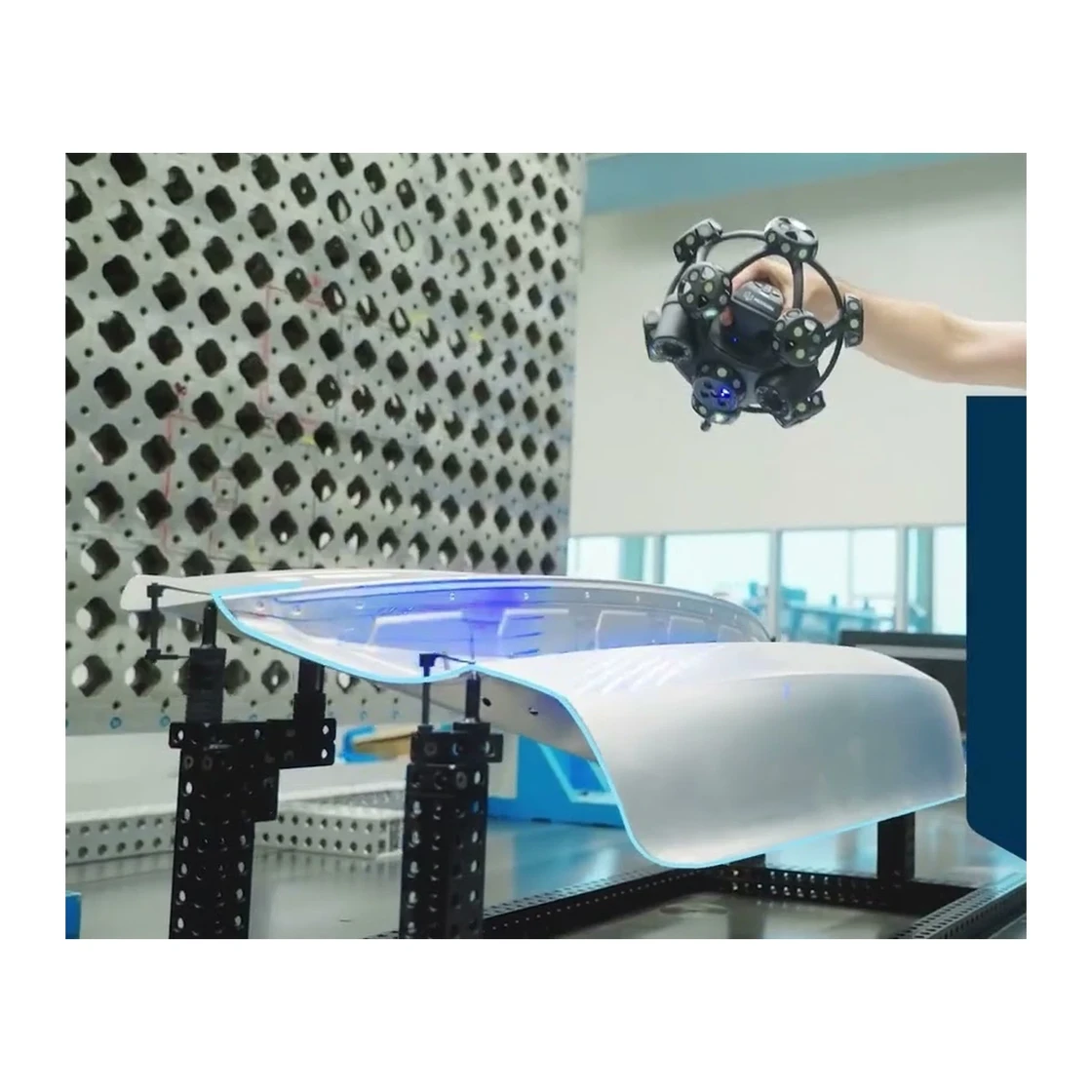

3D-сканер Hexagon HYPERSCAN SR
Предзаказ
Артикул: 210091
Hexagon HYPERSCAN SR - беспроводной 3D-сканер с оптическим трекером: 4 000 000 точек/с, объём 25,9 м³, точность до 0,03 мм, IP50.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Hexagon HYPERSCAN SR - самая мобильная система серии HYPERSCAN: и сканер, и оптический трекер работают от батарей и не требуют ни кабелей, ни розетки. Скорость - 4 000 000 точек в секунду, трекер ведёт сканер на расстоянии до 4,2 м в объёме 25,9 м³.
Сканер несёт 34 синие лазерные линии, отдельную линию для отверстий и 17 линий для детальной съёмки, точность - до 0,03 мм, объёмная точность - 0,06 мм на 3,2 м. Положение сканера определяет трекер, поэтому метки на деталь клеить не нужно, а динамическое отслеживание держит точность при вибрации и движении детали. Сменные батареи работают до 2 часов, обработка идёт на устройстве, связь - Wi-Fi 6, есть голосовое управление. Корпус защищён по IP50. Отдельный щуп HYPERPROBE измеряет скрытые точки в той же системе координат.
HYPERSCAN SR подходит для выездного сервиса, контроля на месте, промышленного оборудования и деталей до 6 м. Версия с трекером до 5,5 м - Hexagon HYPERSCAN Ultra, другие - в разделе Промышленные 3D-сканеры.
Система HYPERSCAN SR состоит из оптического трекера и ручного лазерного сканера. Сканер весит 1,3 кг без батареи и имеет размеры 235 × 203 × 230 мм, трекер - 605 × 110 × 108 мм и 2,45 кг. Трекер работает с частотой 90 Гц и отслеживает сканер в объёме 25,9 м³ на расстоянии до 4,2 м, поэтому метки на деталь клеить не нужно, а саму деталь можно двигать во время съёмки - динамическое отслеживание учитывает её перемещение.
Объёмная точность - 0,06 мм на расстоянии до 3,2 м и 0,1 мм до 4,2 м. Поле одного кадра - до 600 × 700 мм. Рабочее расстояние зависит от режима: детальный режим работает на 150-250 мм, стандартный - на 200-450 мм, дальний - на 200-750 мм. Система снимает детали размером от 0,1 до 6 м. Встроенные сменные батареи дают до 2 часов работы, подключение - по USB 3.0 или через беспроводной модуль, поэтому Hexagon HYPERSCAN SR переносят туда, где нет розетки и места для кабелей.
Лазер класса II безопасен для глаз. Система работает при температуре от -10 до +40 °C и влажности 10-90 % без конденсата, то есть и в цеху, и на открытой площадке. Программа HH Scan входит в комплект, данные сохраняются в форматах ASC, STL, OBJ, PLY, TXT и XYZ и открываются в Geomagic, PC-DMIS, Inspire, PolyWorks и Metrologic. Для скрытых точек и отверстий к трекеру подключают щуп HYPERPROBE.
Каждый сканер Hexagon калибруют в лаборатории, аккредитованной по ISO 17025, точность проверяют по VDI/VDE 2634 часть 3. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
- Сканер и трекер без кабелей
- 4 000 000 точек/с
- Трекер до 4,2 м, 25,9 м³
- Без маркеров на детали
- Батареи до 2 часов
- Защита IP50

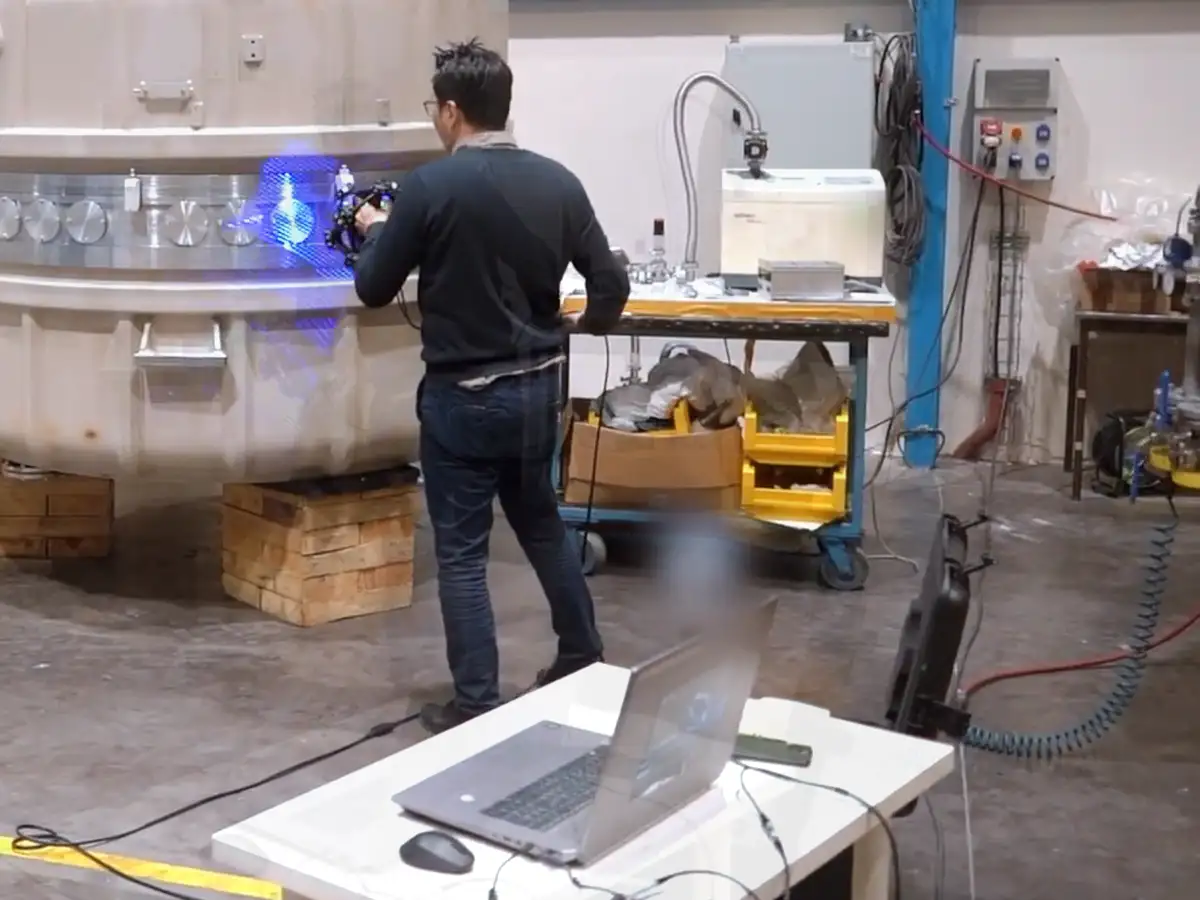

Без кабелей и розеток
Сканер и трекер работают от сменных батарей до 2 часов, поэтому систему ставят прямо у детали - в цеху, на площадке или у заказчика.
01

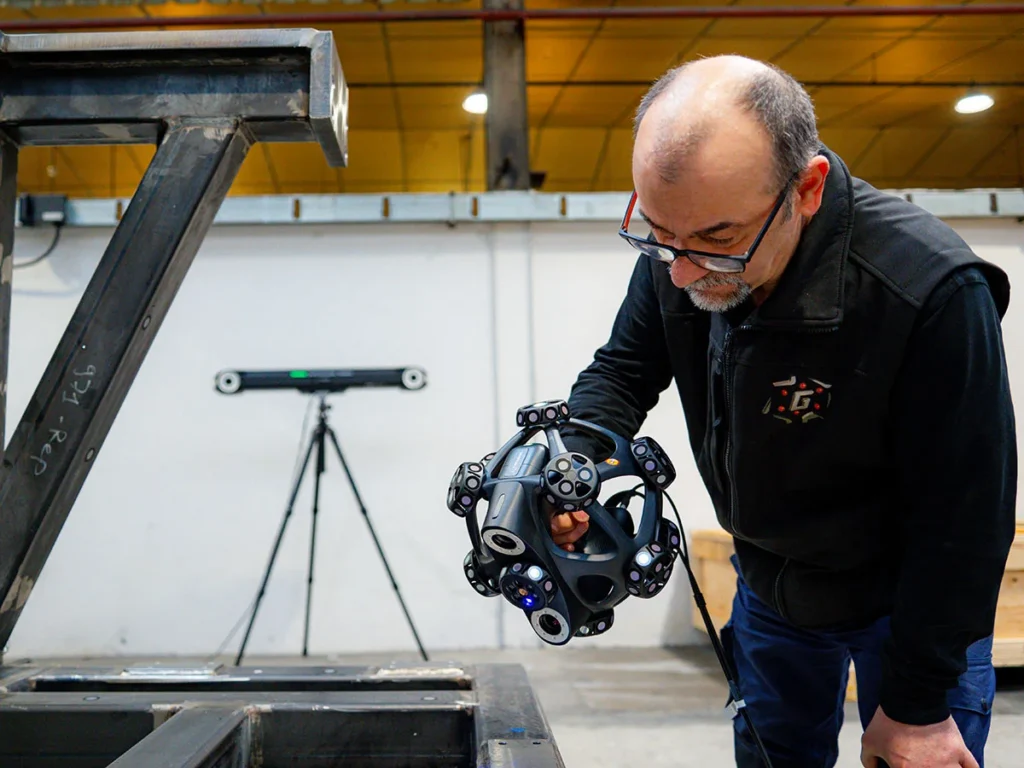

Деталь можно двигать
Динамическое отслеживание держит точность при вибрации и движении детали - контроль идёт на линии, без жёсткой оснастки.
02

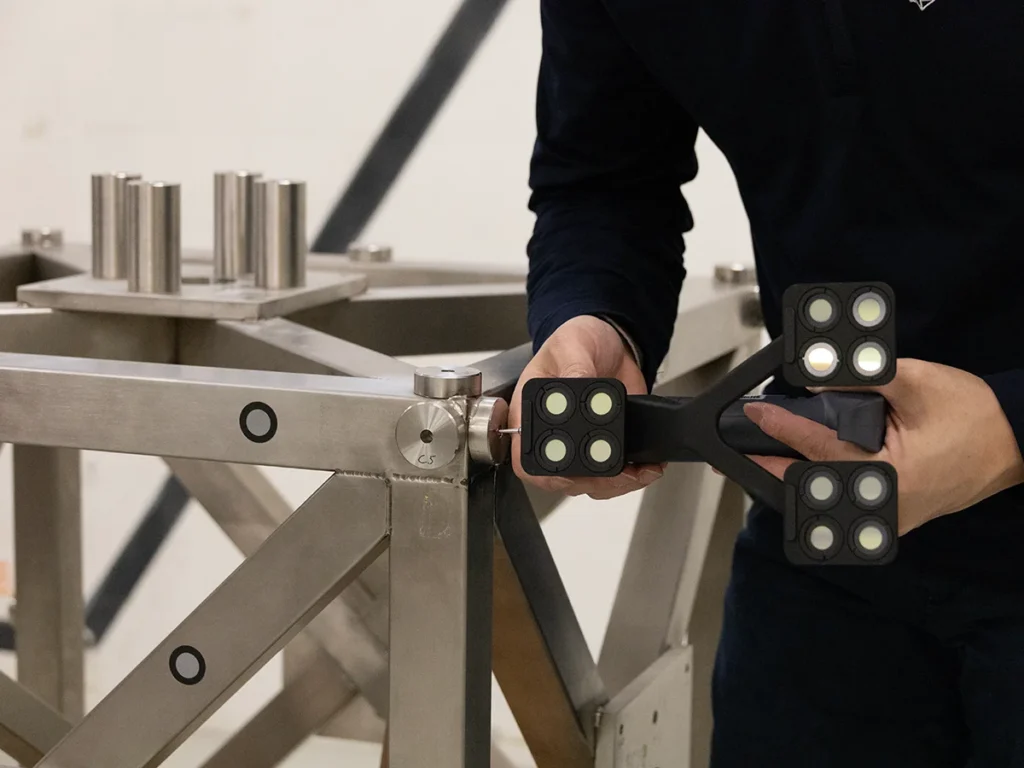

Щуп HYPERPROBE
Дополнительный щуп измеряет скрытые точки и базы в той же системе координат, что и скан.
03
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
SR полностью беспроводной (сканер и трекер), 4 000 000 точек/с и объём 25,9 м³; Ultra и Super - 8 300 000 точек/с, объём 50 и 100 м³.
Нет, положение сканера отслеживает оптический трекер.
До 2 часов, батареи сменные.
Рекомендуемый диапазон - от 0,1 до 6 м.
Да, дополнительным щупом HYPERPROBE в той же системе координат.
БрендHexagon
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяШвеция
Тип системыоптический трекер HYPERTRACK + ручной лазерный сканер
Совмещениебез маркеров на детали, динамическое отслеживание, Galaxy LEAP
Скорость4 000 000 точек/с
Поле кадра≤ 600 × 700 мм
Источник света34 синие лазерные линии + 1 линия + 17 синих линий
Точность сканера≤ 0,03 мм
Разрешение≤ 0,03 мм
Объёмная точность0,06 мм (≤ 3,2 м), 0,1 мм (≤ 4,2 м)
Объём отслеживания25,9 м³ на 4,2 м
Частота трекера90 Гц
Сканер235 × 203 × 230 мм, 1,3 кг без батареи
Трекер605 × 110 × 108 мм, 2,45 кг без батареи
ЗащитаIP50
Размер деталей0,1-6 м
Батареивстроенные сменные, ≤ 2 ч
СвязьWi-Fi 6
Рабочее расстояниедетальный 150-250 мм, стандартный 200-450 мм, дальний 200-750 мм
ПодключениеUSB 3.0 или беспроводной модуль
Класс лазераII (безопасен для глаз)
Рабочая температураот -10 до +40 °C
Влажность10-90 % без конденсата
АттестацияVDI/VDE 2634 часть 3, калибровка в лаборатории ISO 17025
ФорматыASC, STL, OBJ, PLY, TXT, XYZ
ПрограммаHH Scan (в комплекте); совместимы Geomagic, PC-DMIS, Inspire, PolyWorks, Metrologic
HYPERSCAN SR: беспроводной сканер с оптическим трекером (англ.)
