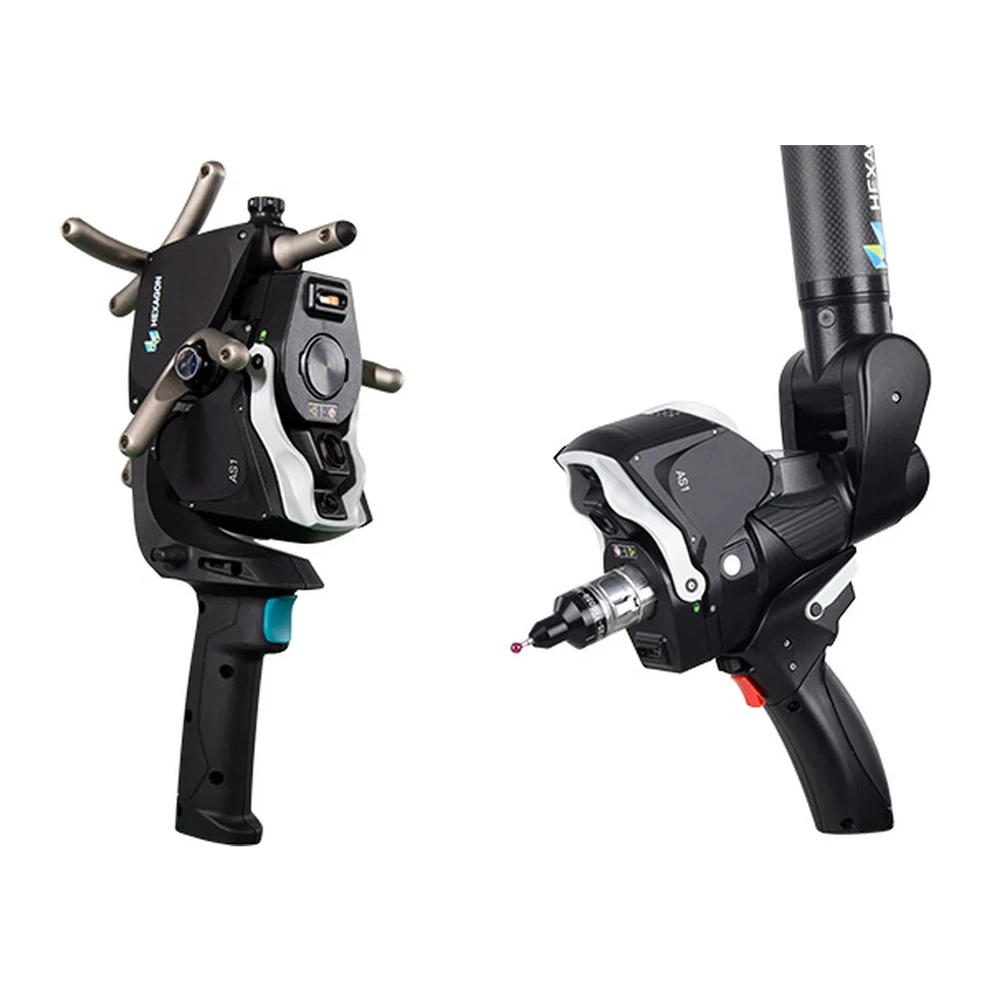

3D-сканер Hexagon Absolute Scanner AS1

Hexagon Absolute Scanner AS1 - синий лазерный 3D-сканер для измерительной руки Absolute Arm 7-Axis и лазерного трекера Leica Absolute Tracker AT960. Точность сканера - 0,013 мм, скорость - до 1 200 000 точек в секунду при 300 линиях в секунду, ширина линии - 150 мм.

Технология SHINE подбирает съёмку под поверхность автоматически: AS1 снимает около 99 % материалов, от глянцевого чёрного пластика до углепластика, с настройками по умолчанию и без спрея. Сканер весит 0,4 кг, защищён по IP54, снимается и ставится одним переключателем без повторной настройки и переносится между рукой и трекером. С рукой точность системы - до 0,039 мм, с трекером - до 50 мкм во всём объёме диаметром 60 м. Лазерный дальномер подсказывает правильное расстояние, сканер работает по Wi-Fi без потери скорости и готов к роботам.

AS1 подходит для автопрома и автоспорта, авиации, энергетики и серийного контроля. Сканер для крупных поверхностей - Hexagon Absolute Scanner AS1-XL, доступная версия для руки - RS5, другие - в разделе Промышленные 3D-сканеры.

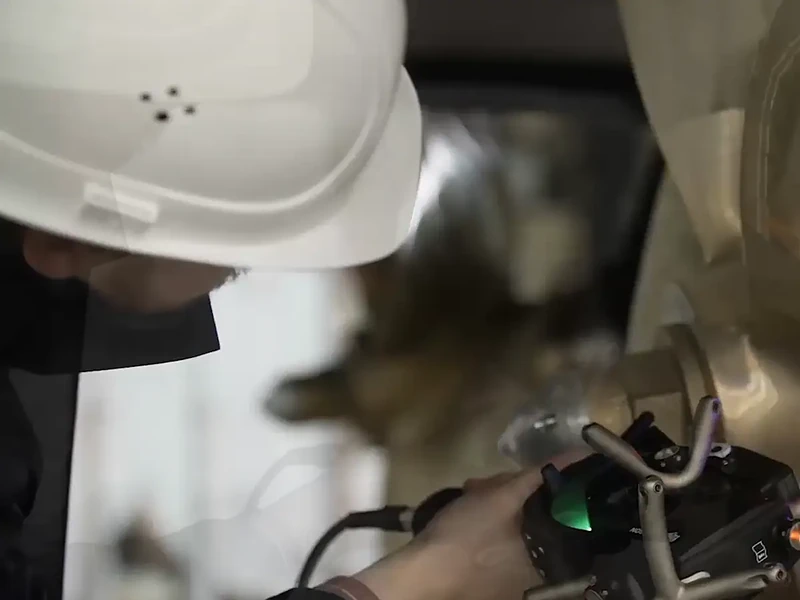

Точность самого сканера AS1 по тесту формы сферы (PForm.Sph.1×25:ODS) - 0,013 мм. В линии до 4000 точек, частота кадров - до 300 Гц, рабочее расстояние - 165 ± 50 мм, минимальный шаг точек - 0,027 мм. Такая плотность позволяет снимать мелкие элементы и острые кромки, а блестящие поверхности, например бронзу, - без матирующего спрея.

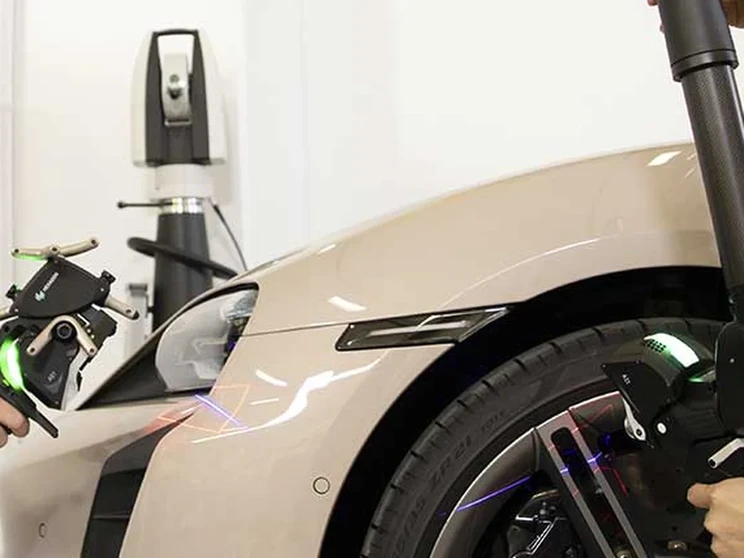

Сканер переставляют между измерительной рукой Absolute Arm и лазерным трекером без повторной настройки. С трекером точность системы по размеру сферы (PSIZE) - ±60 мкм, по длине - ±50 мкм, и сканер работает при температуре от 0 до +40 °C. С рукой рабочий диапазон - от +5 до +45 °C, а систему аттестуют по ISO 10360-8 Annex D.

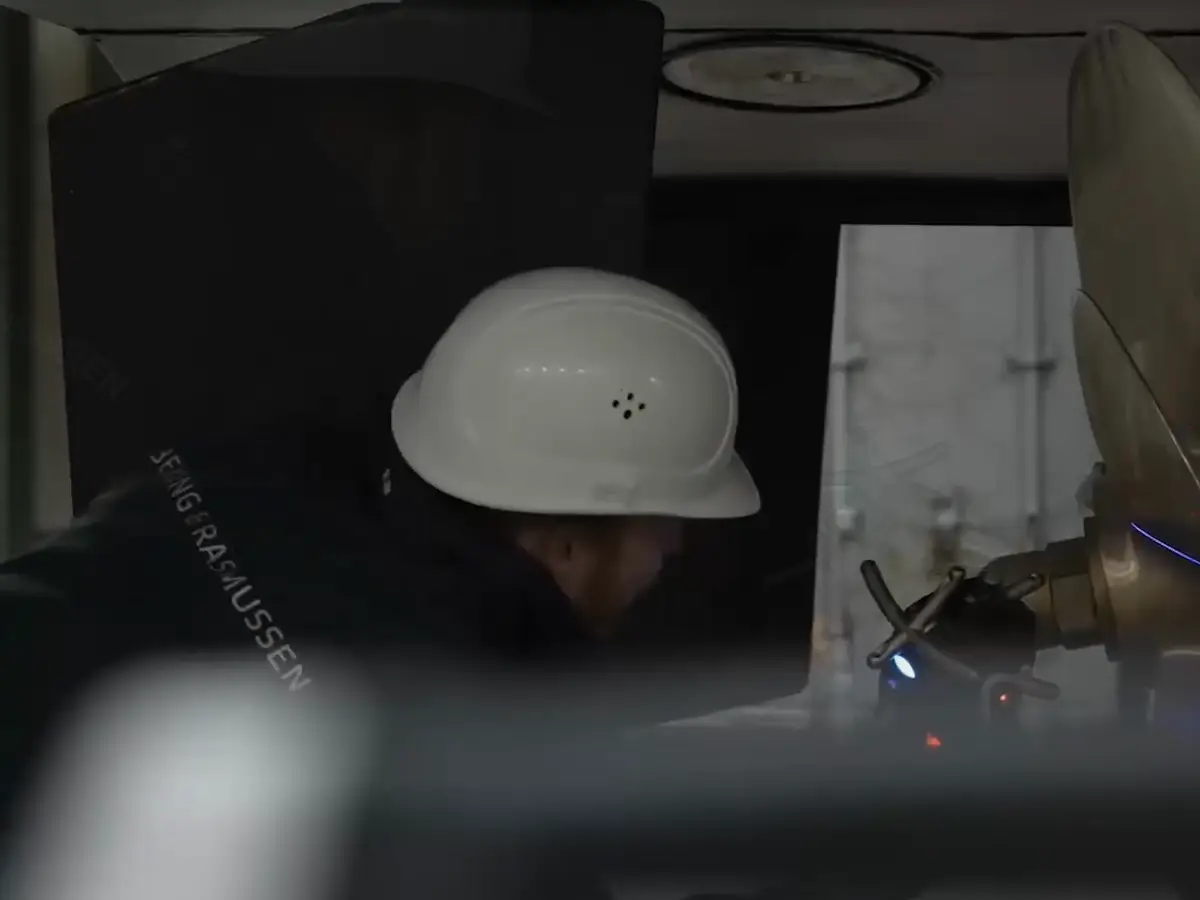

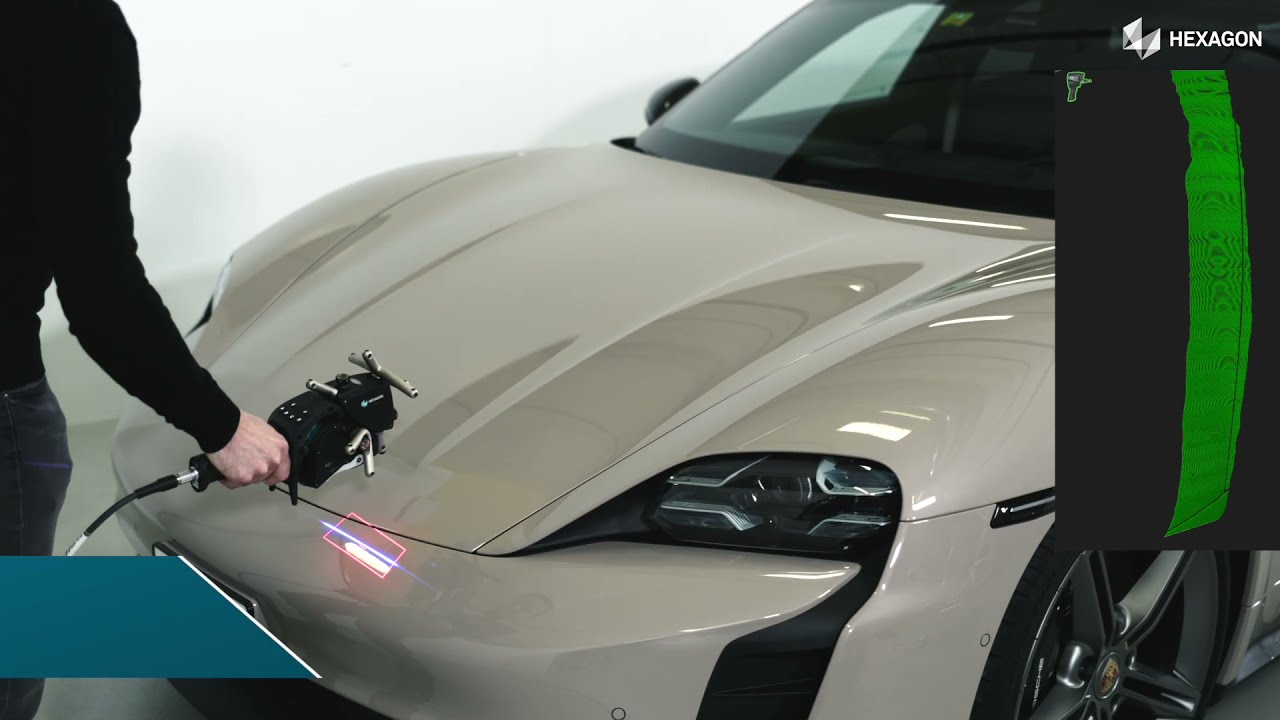

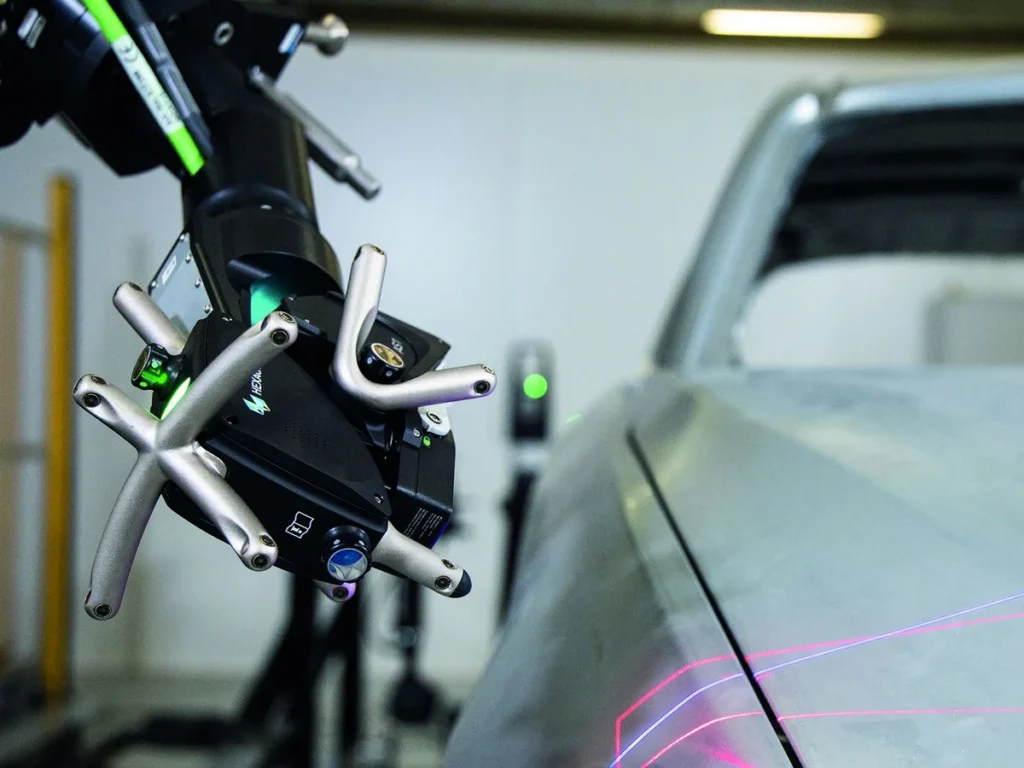

Hexagon Absolute Scanner AS1 используют для контроля автомобильных и авиационных деталей, оснастки и сборок. С трекером оператор обходит крупное изделие, а с рукой снимает детали на столе рядом со станком. Сканер подходит и для автоматического контроля: его ставят на робота, а данные сразу уходят в программу контроля.

Минимальный шаг точек 0,027 мм позволяет видеть мелкие радиусы, фаски и кромки. Одна и та же модель закрывает задачи лаборатории контроля и цеха: мелкие детали снимают на руке, крупные - с трекером, без покупки второго сканера и без перенастройки программы. Сканер работает с абсолютными трекерами Leica, а результаты сохраняются в отчёт по каждой детали.

Измерительные руки Hexagon ведут историю от компании ROMER, позже вошедшей в Hexagon, а лазерные трекеры - от технологий Leica. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
