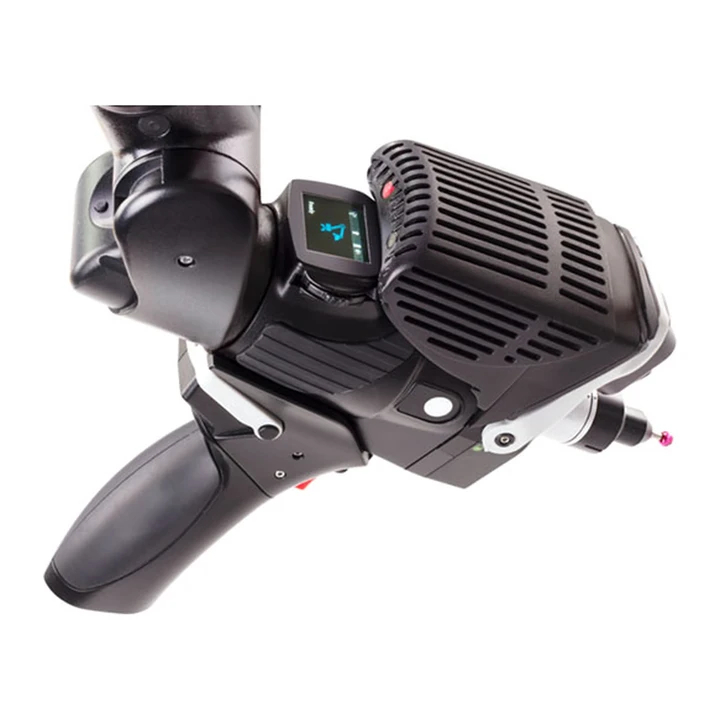

3D-сканер Hexagon RS5

Hexagon RS5 - съёмный лазерный 3D-сканер для измерительной руки Absolute Arm 7-Axis, доступная альтернатива флагманскому AS1 для задач попроще. Точность - 0,028 мм (2σ), скорость - до 752 000 точек в секунду, ширина линии - 115 мм.

Широкая горизонтальная линия и полностью автоматическая экспозиция делают сканирование простым на разных материалах и покрытиях. Сканер весит 0,4 кг и почти не утяжеляет руку, а снимается и ставится без повторной настройки - так проще добраться щупом до труднодоступных мест. Результаты и настройки видны на OLED-экране на запястье руки. Точность всей системы рука плюс сканер аттестуется по ISO 10360-8 Annex D, например 0,043 мм у руки 8520-7.

RS5 подходит для дизайна и моделирования, измерения труб и отливок, сравнения изделий и виртуальной сборки. Флагманский сканер для руки - Hexagon Absolute Scanner AS1, для крупных поверхностей - AS1-XL, другие - в разделе Промышленные 3D-сканеры.

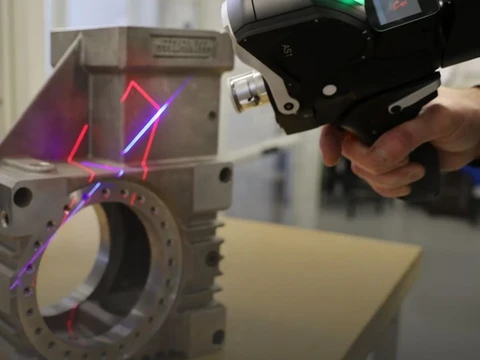

RS5 - лазерный сканер с красной линией для измерительной руки Absolute Arm. Он снимает до 752 000 точек в секунду при частоте кадров до 100 Гц. Рабочее расстояние - 165 ± 50 мм, минимальный шаг точек - 0,011 мм, поэтому даже мелкие элементы и рёбра на отливках получаются чёткими. Лазер класса 2M, рабочая температура - от +5 до +40 °C.

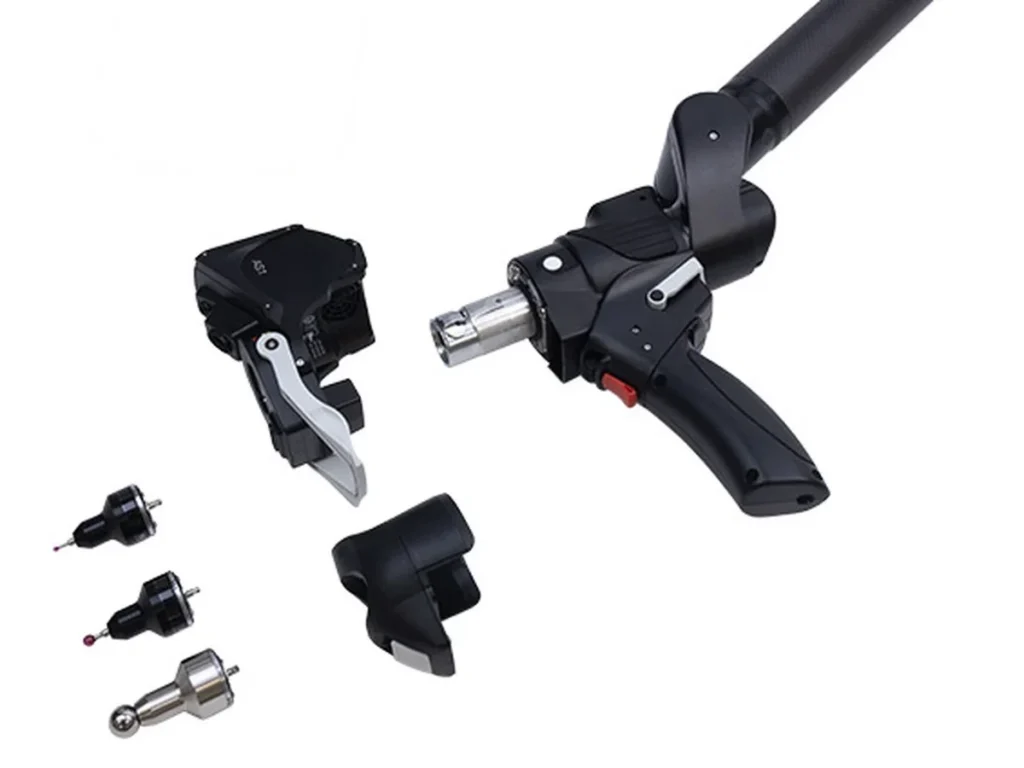

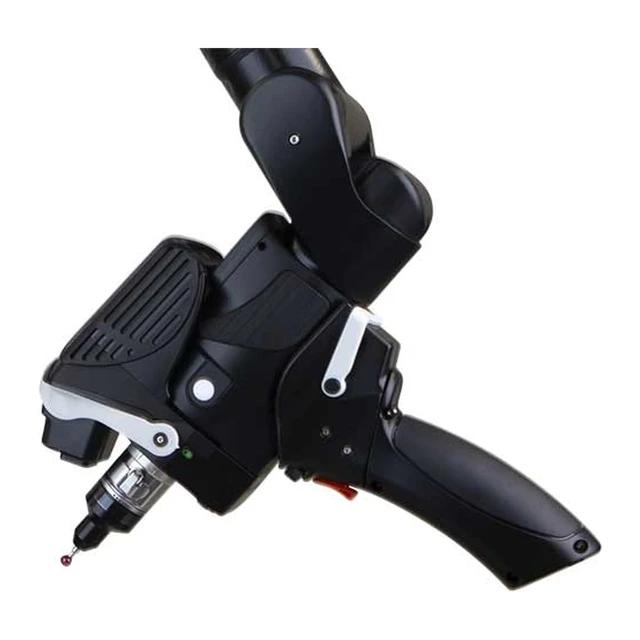

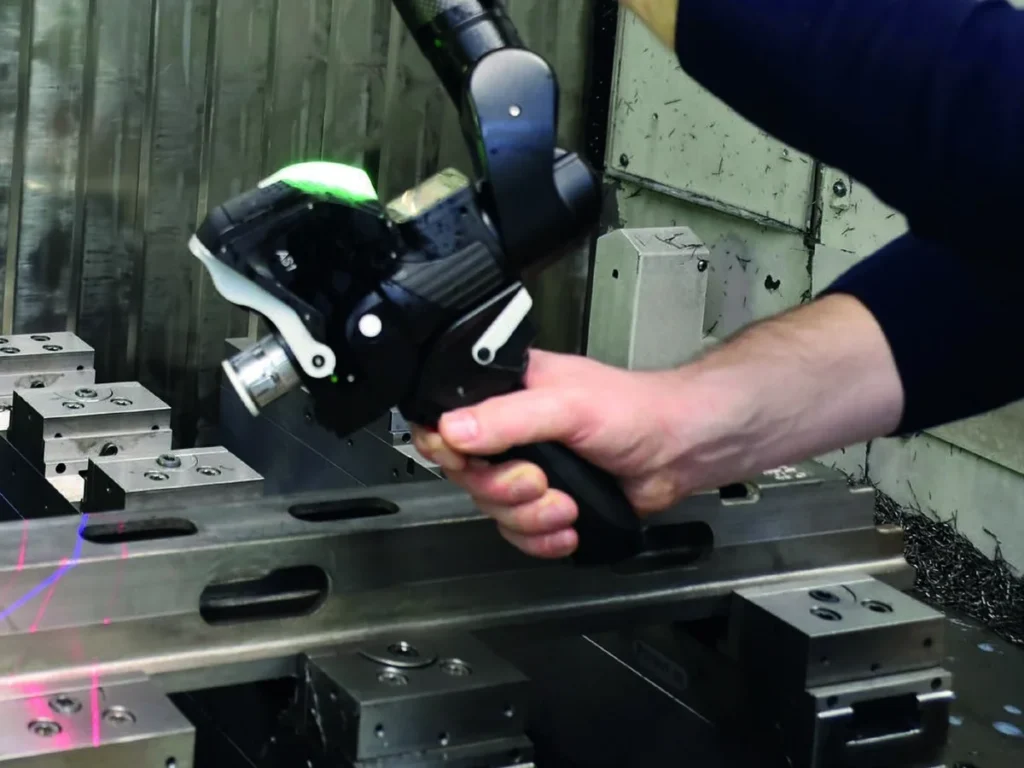

Сканер ставится на руку вместе с контактным щупом, и оба работают в одной системе координат: отверстия и базы измеряют щупом, а свободные поверхности - сканером. Снять сканер с руки можно без повторной калибровки. На запястье руки есть экран, где видно состояние сканера и подсказки, поэтому оператору не нужно постоянно смотреть на ноутбук.

Hexagon RS5 подходит для дизайна и моделирования, измерения труб и отливок, сравнения изделий с CAD и виртуальной сборки. По сравнению с флагманским Absolute Scanner AS1 он проще и доступнее, но остаётся метрологическим инструментом: точность системы определяется вместе с рукой. Данные обрабатывают в программах контроля и реверс-инжиниринга, совместимых с руками Absolute Arm. Для крупных поверхностей есть широкий AS1-XL, а для задач без руки - ручные сканеры ATLASCAN и MARVELSCAN.

Сканер выбирают, когда нужна рука для контактных измерений и сканирования одновременно, а бюджет не позволяет взять флагман. Красный лазер класса 2M работает на большинстве матовых и окрашенных поверхностей, а частота до 100 Гц достаточна для ручного обхода детали. По облаку точек строят цветовую карту отклонений от CAD-модели, сечения и отчёт, а для реверс-инжиниринга - сетку и поверхности. Лазер и щуп работают с одной рукой Absolute Arm, поэтому вторая измерительная система для контактных точек не нужна.

Измерительные руки Hexagon ведут историю от компании ROMER, позже вошедшей в Hexagon, а лазерные трекеры - от технологий Leica. Описание модели у производителя - hexagon.com. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
