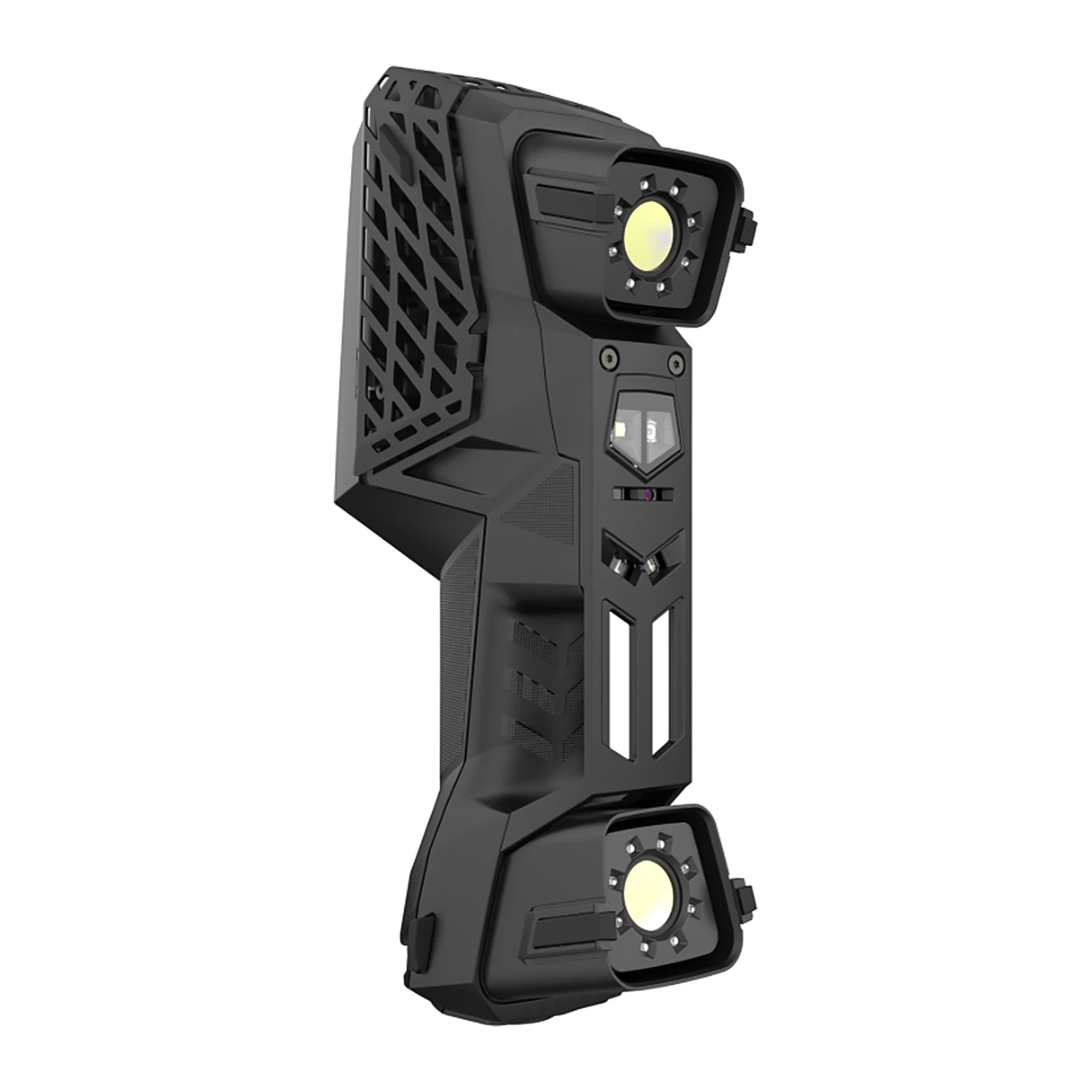

3D-сканер Creaform HandySCAN EVO Plus

Creaform HandySCAN EVO Plus - средняя модель серии HandySCAN 3D EVO: быстрее базовой и с фотокамерой для документирования контроля. Точность - 0,025 мм, скорость - 1 800 000 измерений в секунду, рабочее расстояние - от 200 до 750 мм.

Сканер несёт 30 синих лазерных линий и одну дополнительную линию, глубина резкости - 550 мм, поэтому крупные поверхности снимаются с меньшим числом проходов. Камера 12 Мп с дополненной реальностью делает фото, которые автоматически привязываются к 3D-модели, - удобно для отчётов и рекламаций. Сенсорный экран 4,3″ показывает скан на корпусе, калибровка идёт в реальном времени, выравнивание и очистка выполняются автоматически. С набором масштабных линеек Accu+ объёмная точность становится 0,020 мм + 0,015 мм/м вместо 0,020 мм + 0,040 мм/м. Вес - 1,04 кг, защита - IP50.

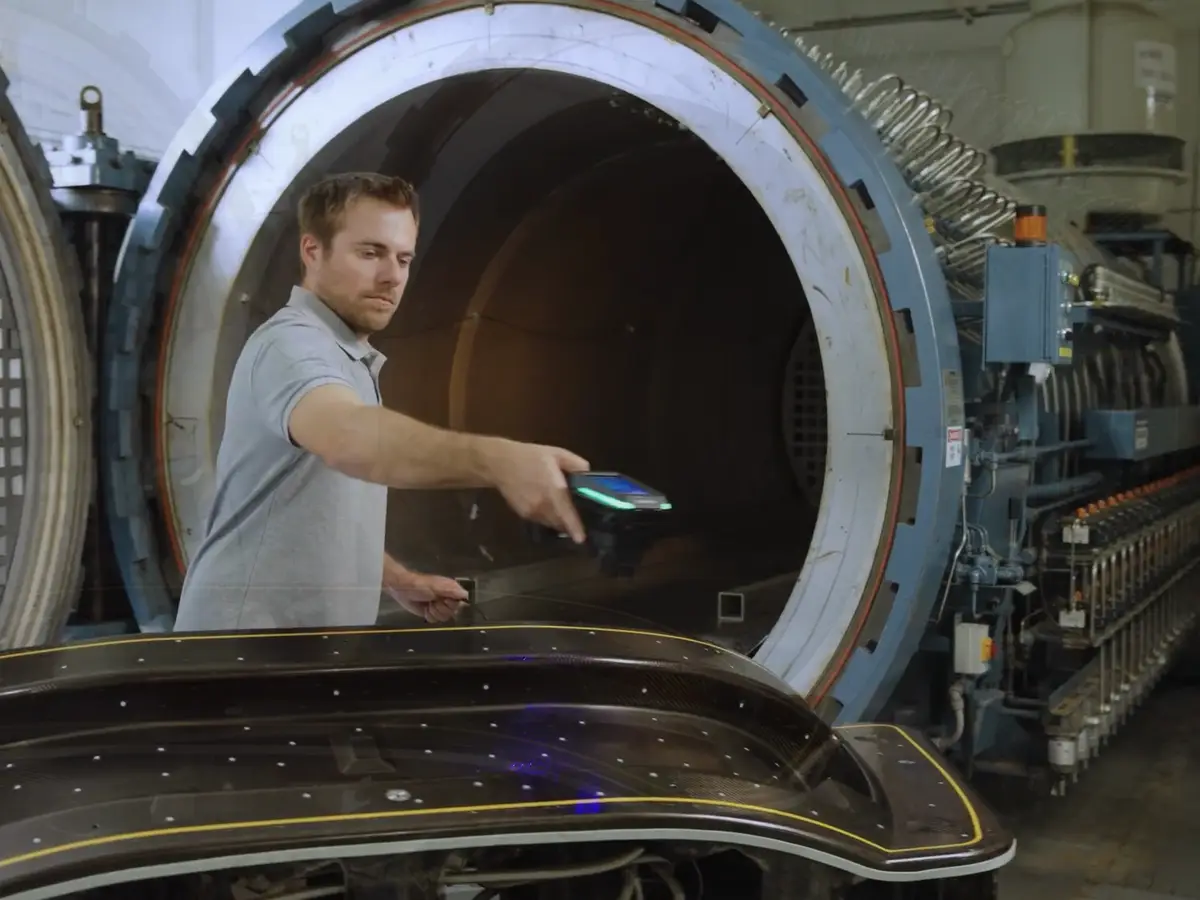

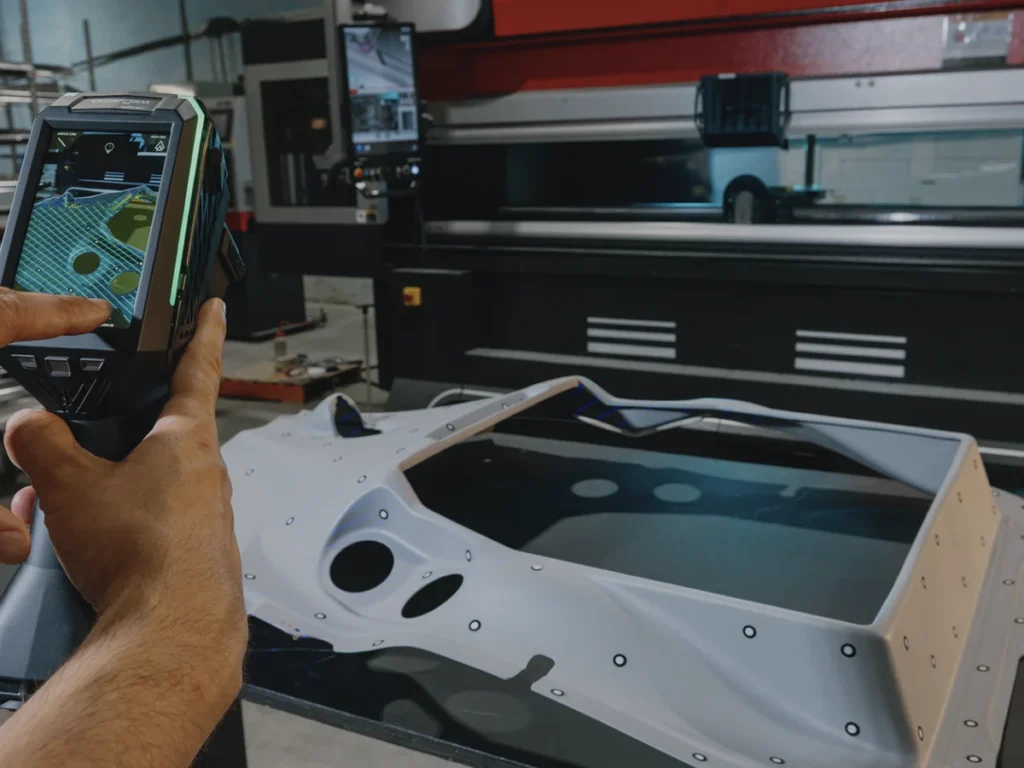

HandySCAN EVO Plus подходит для контроля литья и штамповки, оснастки и деталей до 4 м. Базовая версия - Creaform HandySCAN EVO, старшая - HandySCAN EVO Elite, другие - в разделе Промышленные 3D-сканеры.

HandySCAN EVO Plus отличается от базовой модели фотокамерой 12 Мп и функциями дополненной реальности, а рабочее расстояние у него шире - 200-750 мм. Разрешение сетки - 0,100 мм, сканер передаёт штырь от 0,75 мм, отверстие от 1,25 мм, уступ от 0,025 мм и стенку от 0,5 мм. Программа сама выравнивает и очищает данные, поэтому после съёмки сетка готова к работе.

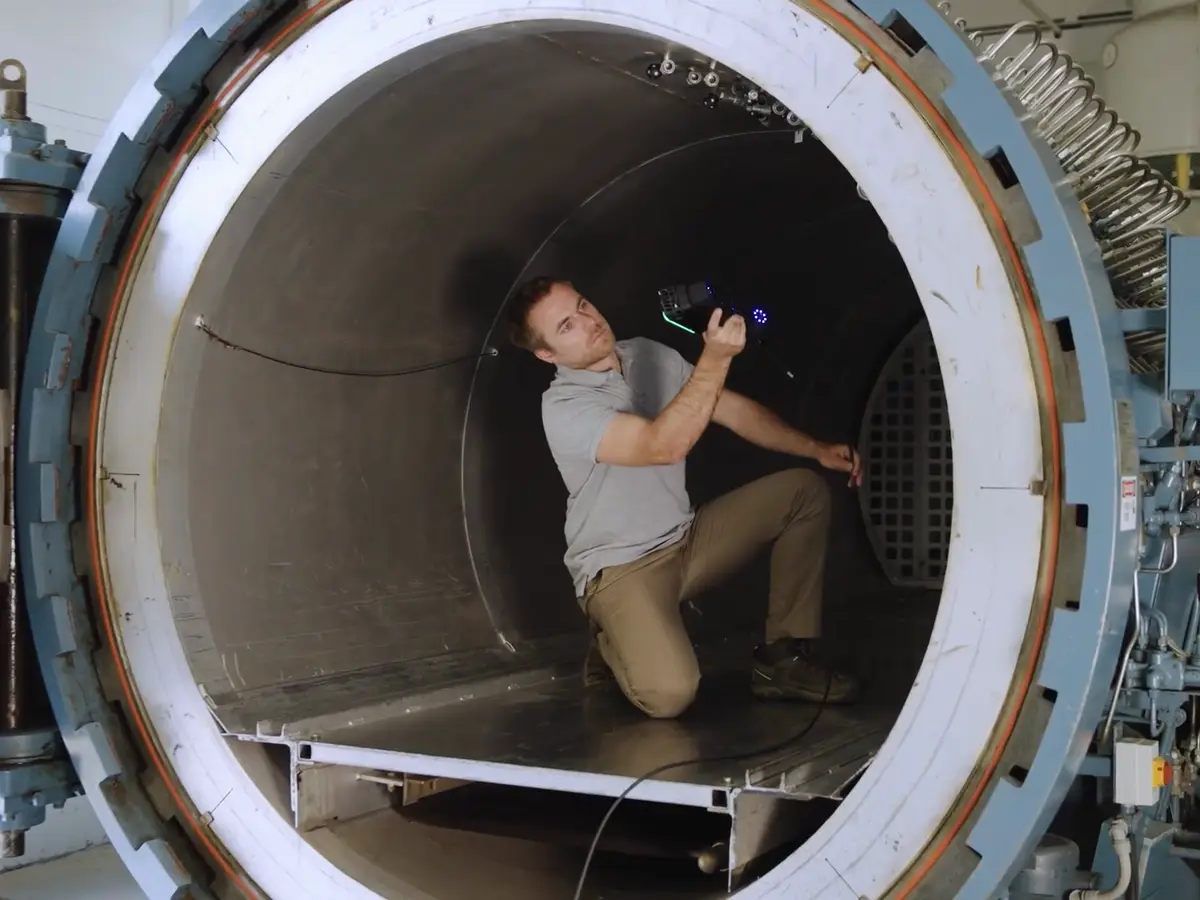

Корпус - 86 × 121 × 285 мм, подключение - по USB 3.0. Лазер класса 2M безопасен для глаз, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата. Точность аттестуют по VDI/VDE 2634 часть 3, калибровка проходит в лаборатории по ISO/IEC 17025. Creaform HandySCAN EVO Plus снимает детали размером от 0,05 до 4 м: от мелких корпусов до крупных форм и отливок.

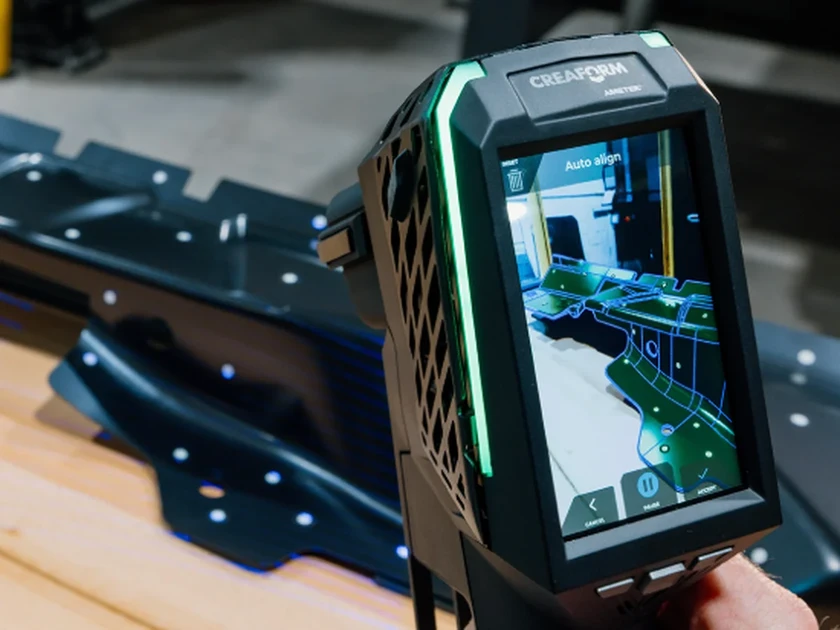

Фотокамера помогает документировать деталь и выводить результаты на её изображение, а набор Accu+ расширяет возможности точного измерения. Программа Creaform.OS входит в комплект, для контроля и реверс-инжиниринга есть модули Creaform Metrology Suite. Данные сохраняются в STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR и открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf, CATIA, SOLIDWORKS, Creo, NX и Inventor. От EVO Elite модель отличается меньшим набором функций: у Elite есть сенсорный экран 4,3″, чтение QR-кодов и лазерная плоскость отсечения. Кадры совмещаются по меткам, поэтому деталь можно поворачивать во время съёмки. Сканер подходит для литья, штамповки, пресс-форм и пластиковых корпусов. Сканер удобно брать на выезд: он помещается в чемодан вместе с калибровочной пластиной.

Creaform создала ручной лазерный 3D-сканер с самопозиционированием по меткам и развивает эту технологию больше 20 лет. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
