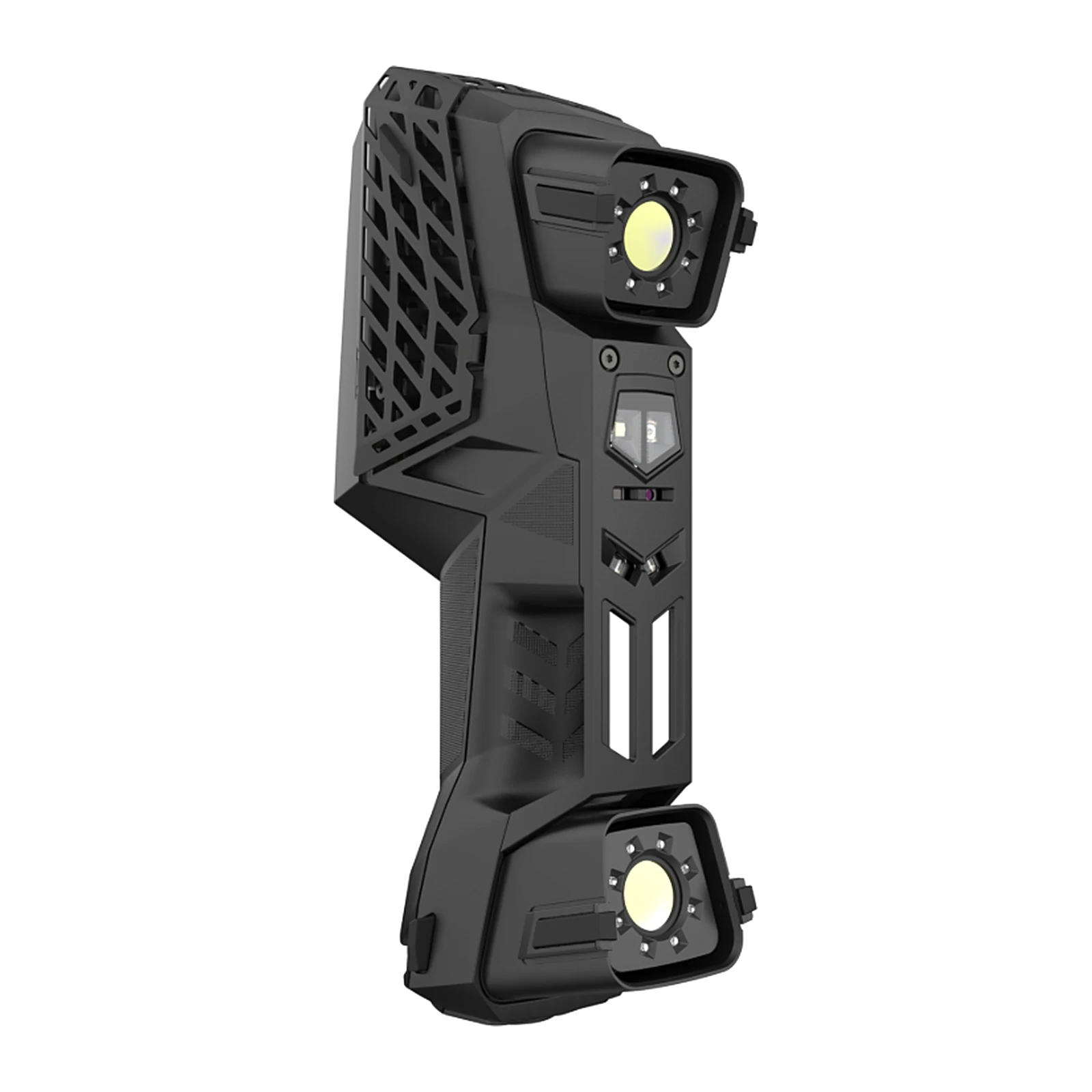

3D-сканер Creaform HandySCAN EVO Elite

Creaform HandySCAN EVO Elite - старшая модель серии HandySCAN 3D EVO для метрологического контроля. Точность - 0,020 мм, объёмная точность - 0,020 мм + 0,020 мм/м, скорость - 2 800 000 измерений в секунду, приёмочные испытания - по ISO 10360.

Сканер несёт 46 синих лазерных линий, дополнительную линию и лазерную указку, рабочее расстояние - от 200 до 750 мм, глубина резкости - 550 мм. Ошибка формы на сфере - 0,030 мм, на плоскости - 0,050 мм. Только у Elite есть расширенные функции: цветная карта отклонений проецируется на изображение детали в дополненной реальности, сканер читает QR-коды, а лазер задаёт плоскость отсечения. Камера 12 Мп привязывает фото к модели, экран 4,3″ ведёт оператора. С набором Accu+ объёмная точность - 0,020 мм + 0,015 мм/м, версия Limited Edition даёт 0,015 мм. Вес - 1,04 кг, защита - IP50.

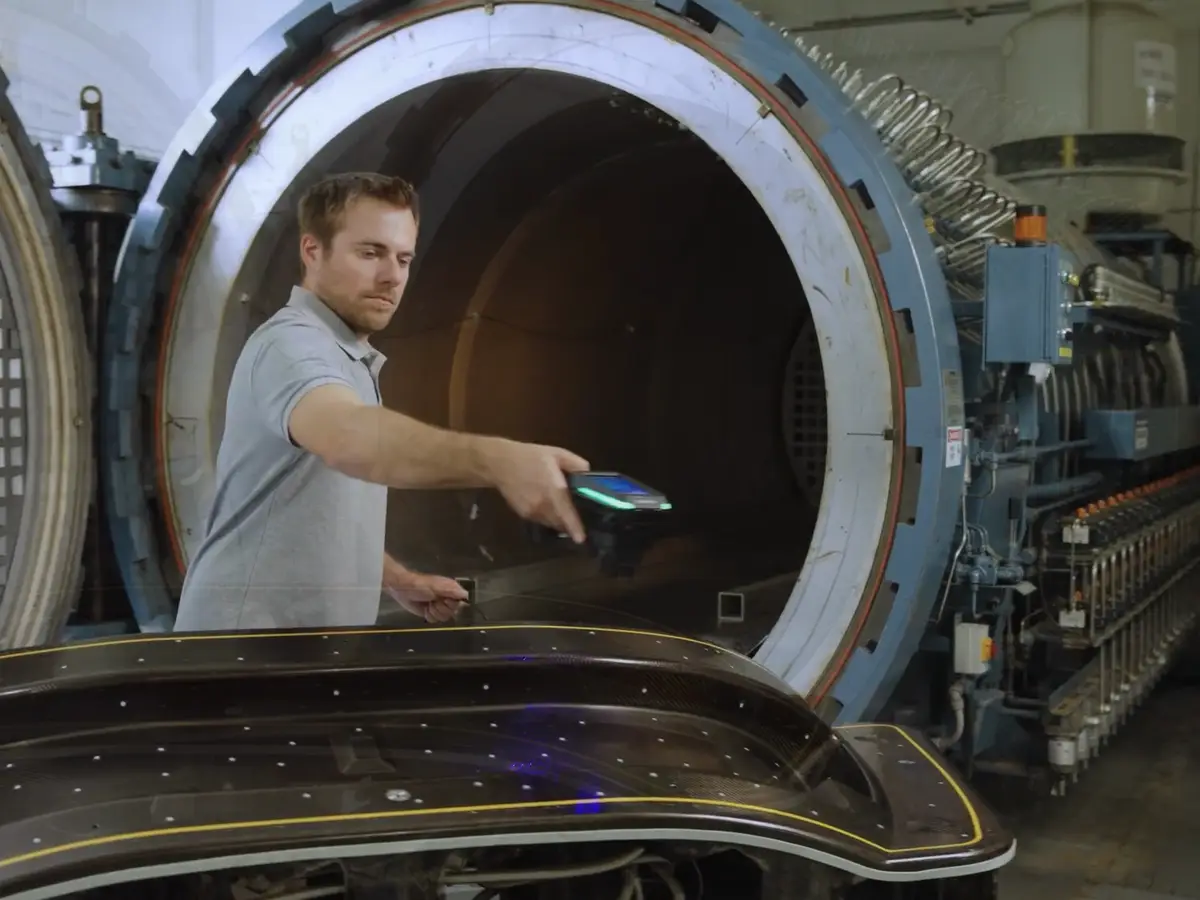

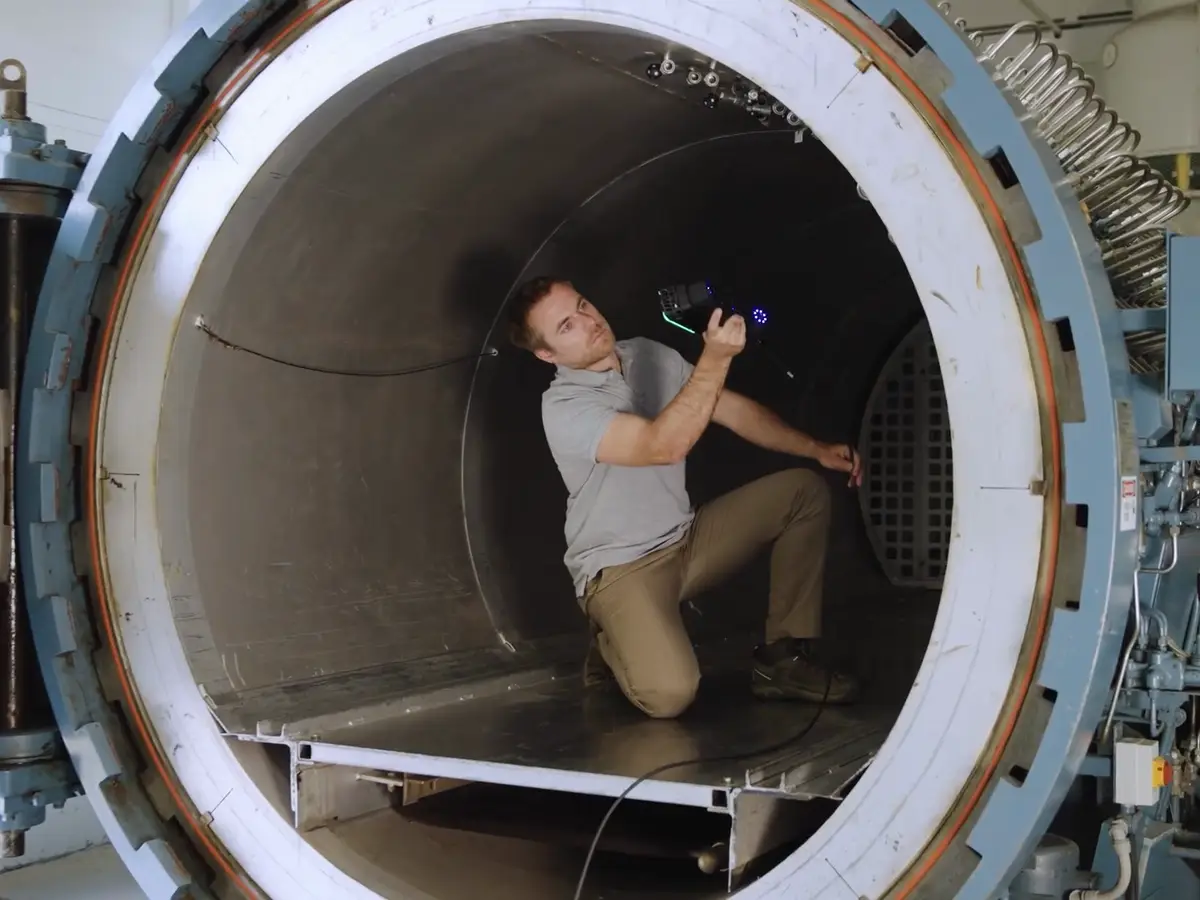

HandySCAN EVO Elite подходит для авиации, энергетики и серийного контроля деталей до 4 м. Версия попроще - Creaform HandySCAN EVO Plus, для крупных деталей - HandySCAN MAX EVO Elite, другие - в разделе Промышленные 3D-сканеры.

Точность HandySCAN EVO Elite - 0,020 мм, у версии Limited Edition - 0,015 мм. Разрешение измерений - 0,025 мм, разрешение сетки - 0,100 мм. Ошибка формы на сфере - 0,030 мм, на плоскости - 0,050 мм, а калибровка идёт в реальном времени во время съёмки. Сканер передаёт штырь от 0,75 мм, отверстие от 1,25 мм, уступ от 0,025 мм и стенку от 0,5 мм.

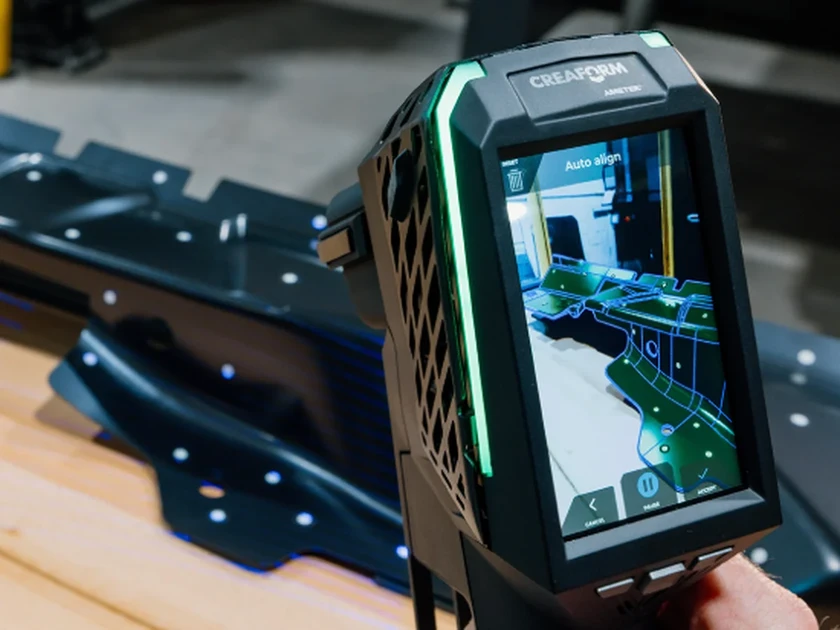

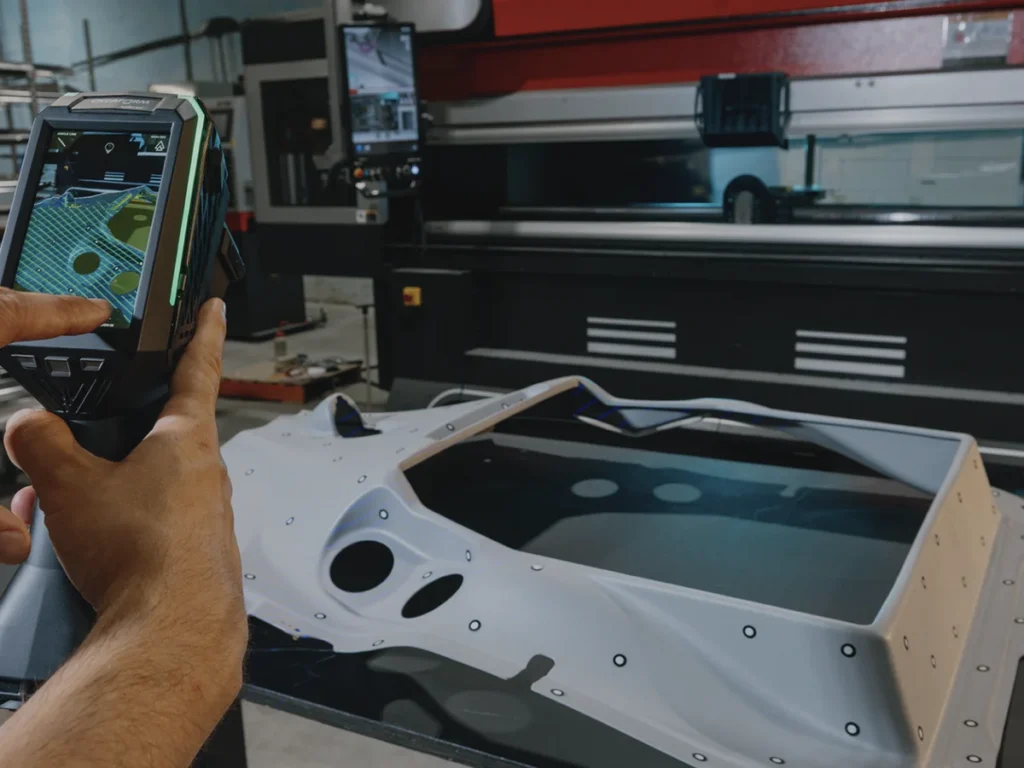

Управлять съёмкой можно с сенсорного экрана 4,3″ и кнопок на корпусе. Фотокамера 12 Мп добавляет дополненную реальность: карту отклонений можно вывести прямо на изображение детали. Из расширенных функций - чтение QR-кодов и лазерная плоскость отсечения. Рабочее расстояние - 200-750 мм, детали - от 0,05 до 4 м, корпус - 86 × 121 × 285 мм.

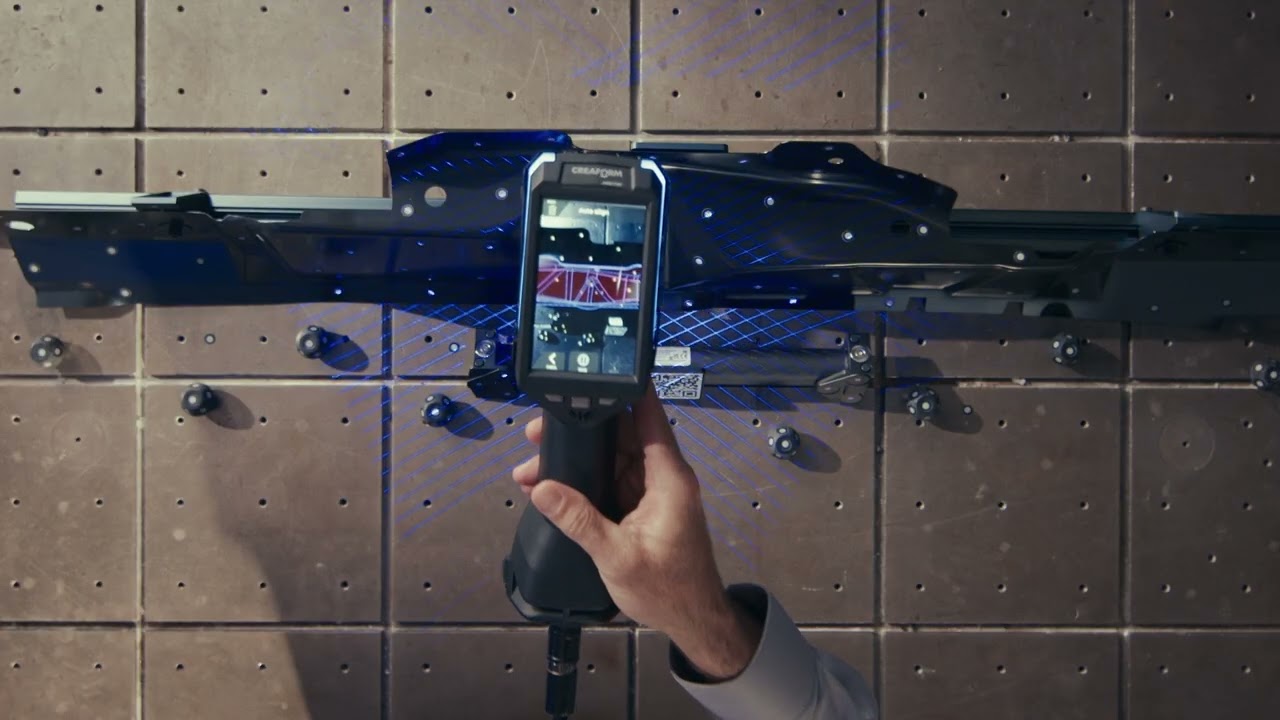

Точность аттестуют по ISO 10360, калибровка проходит в лаборатории по ISO/IEC 17025. Лазер класса 2M безопасен для глаз, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата, подключение - по USB 3.0. Creaform HandySCAN EVO Elite работает в Creaform.OS с модулями Creaform Metrology Suite, а данные открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf, CATIA, SOLIDWORKS, Creo, NX и Inventor. Деталь можно поворачивать во время съёмки: метки на поверхности задают систему координат, и кадры совмещаются автоматически. Данные сохраняются в STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR. Сканер удобно брать на выезд: он помещается в чемодан вместе с калибровочной пластиной, а для работы нужен только ноутбук.

Калибровочные лаборатории Creaform аккредитованы по ISO/IEC 17025, а точность сканеров проверяют по VDI/VDE 2634 часть 3. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
