3D-сканер ZEISS ATOS Compact Scan

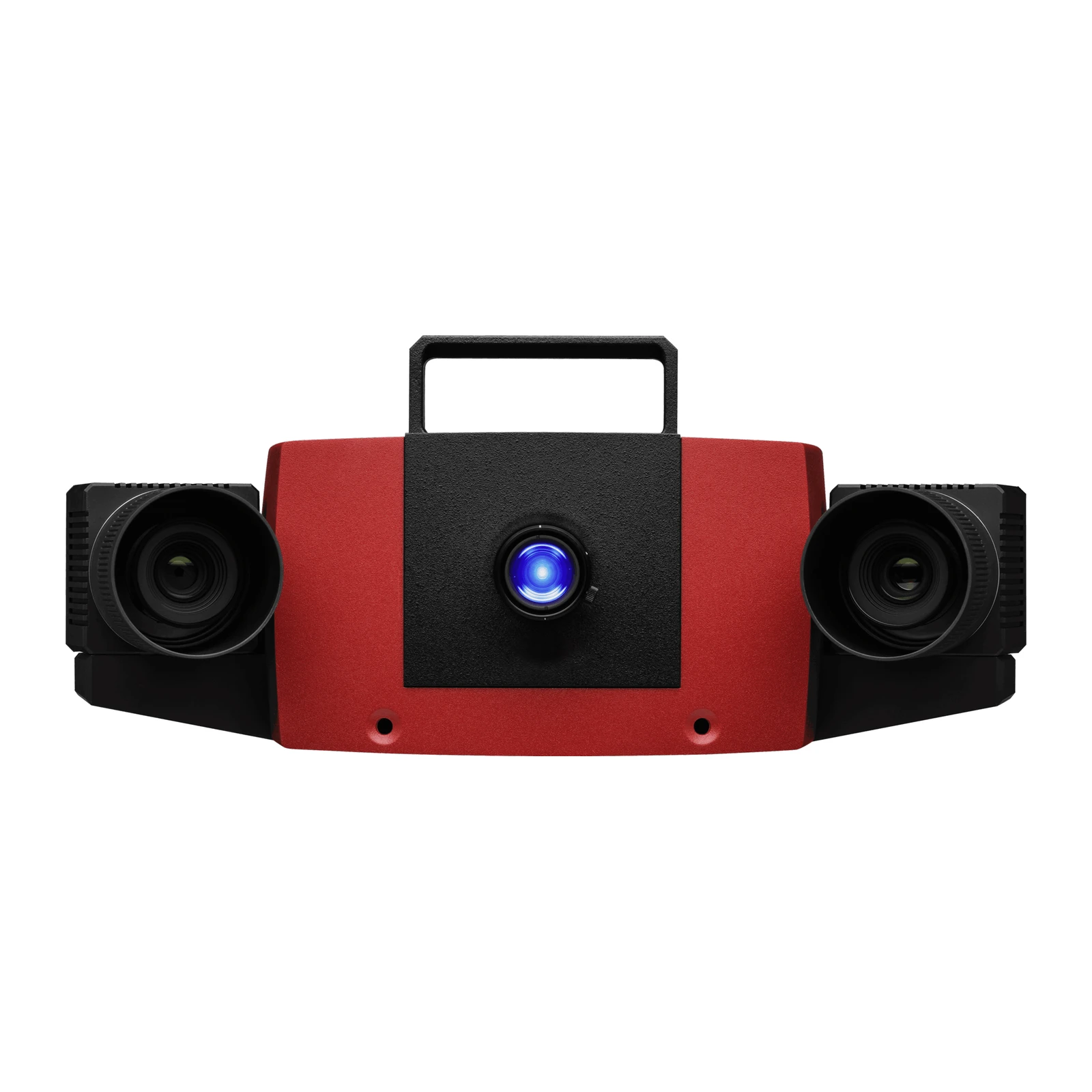

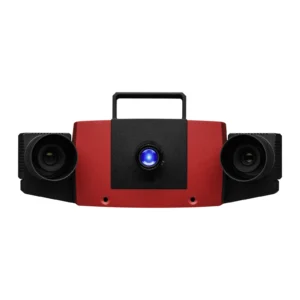

ZEISS ATOS Compact Scan - портативный 3D-сканер серии ATOS для контроля, реверс-инжиниринга и позиционирования деталей. Камеры - 8 или 12 мегапикселей, поле измерения - от 45 × 35 до 1200 × 1000 мм, скан занимает около секунды.

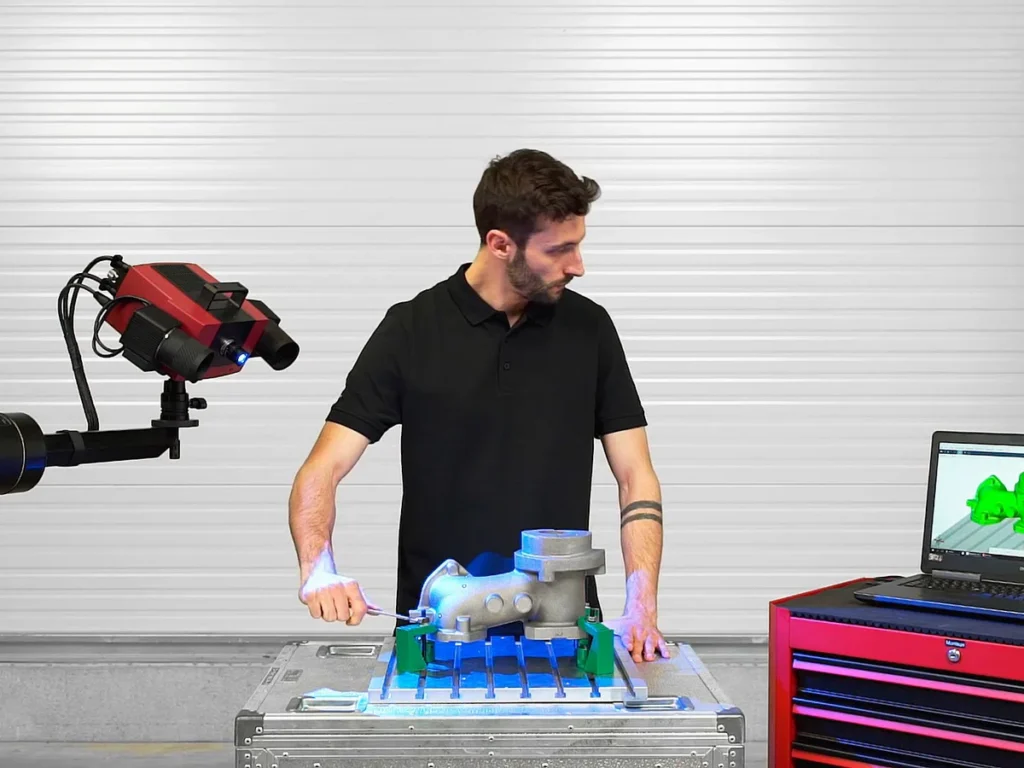

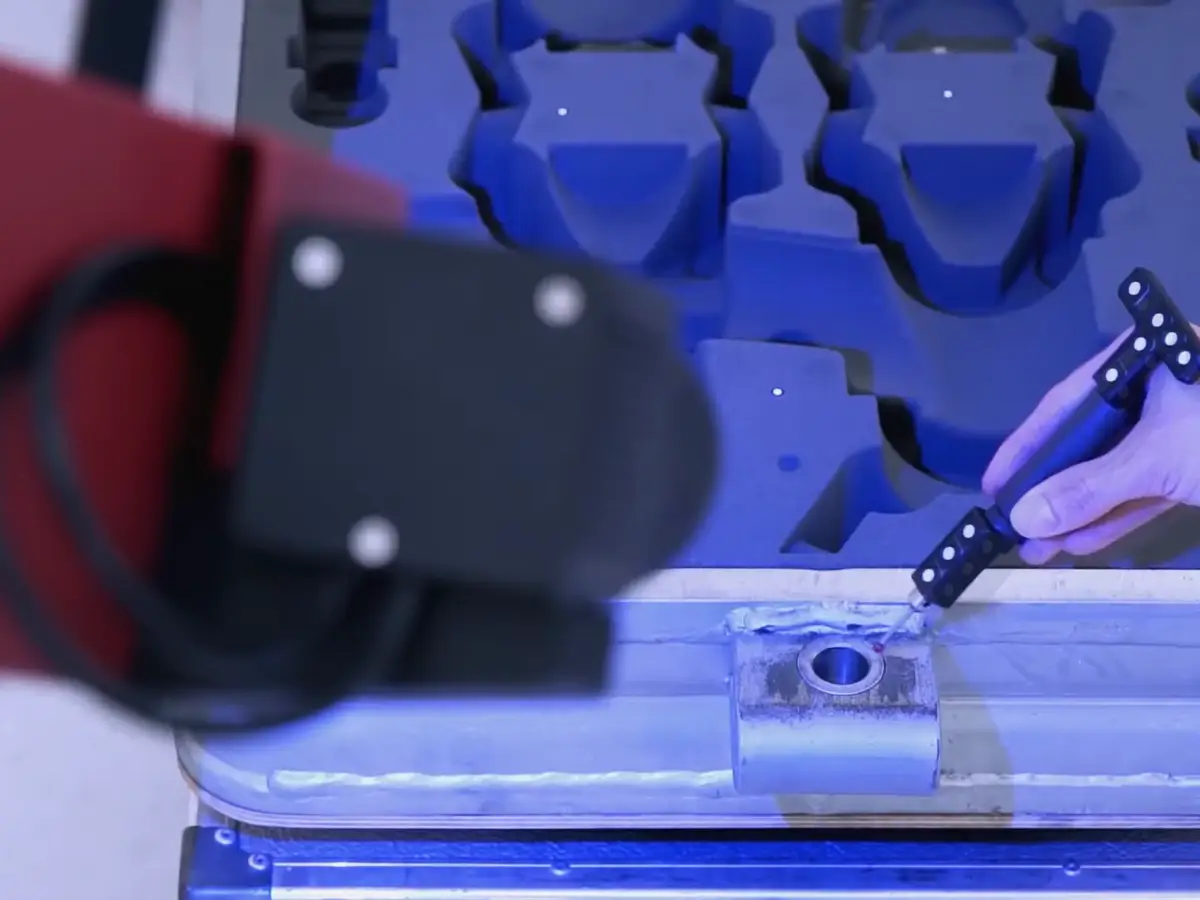

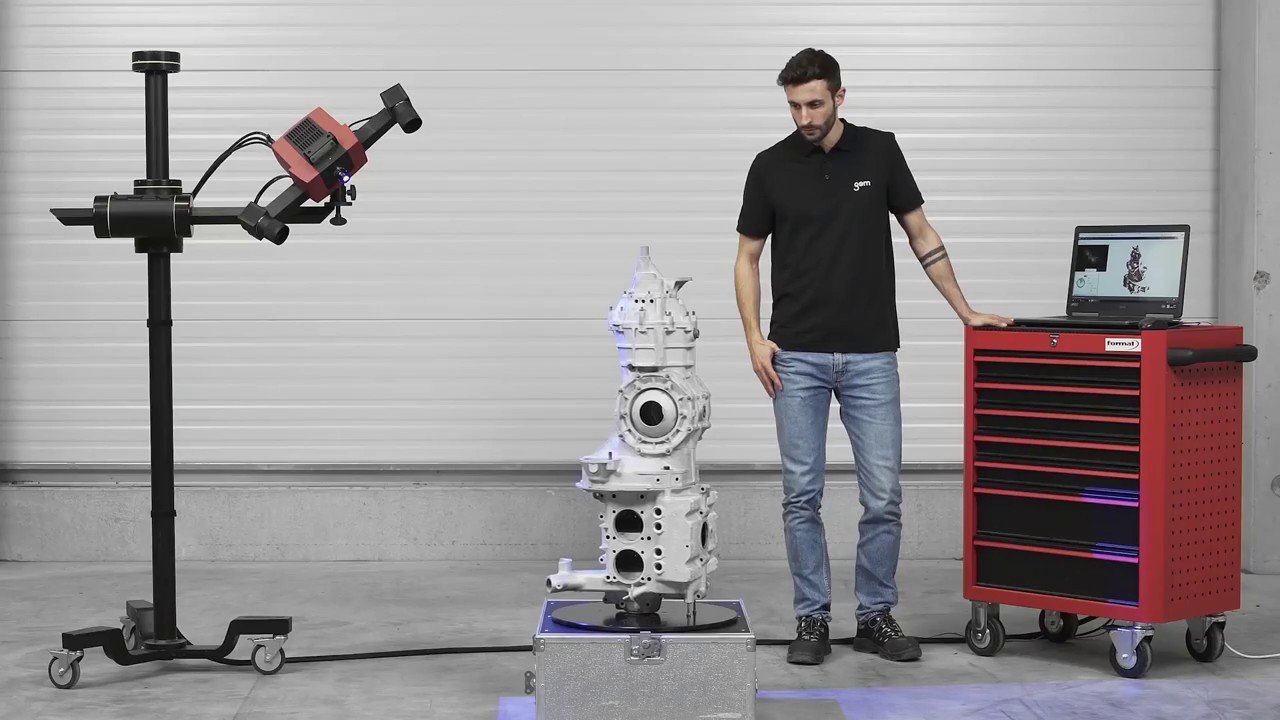

Сменные объективы и три рамы камер охватывают поля от мелких деталей до крупных объектов, сохраняя чёткость и полноту данных. Сканер весит около 4 кг, расстояние до детали задают лазерные указки, а для крупных объектов его не нужно всё время держать в руках - он стоит на штативе. Щуп Touch Probe измеряет глубокие карманы, отверстия и места, недоступные для оптики, а функция отслеживания выставляет детали при сборке или перед фрезерованием в реальном времени. Сканер подключается к рабочей станции или к ноутбуку через Thunderbolt 3, кабель - 10 м, рабочая температура - от +5 до +40 °C. Опции - поворотный стол, моторизованный стол, трёхосевой комплект автоматизации и фотограмметрия.

ATOS Compact Scan подходит для инструментальных цехов, литья, реверс-инжиниринга и контроля первой детали. Модель с защищённым корпусом - ZEISS ATOS Q, лёгкий сканер для небольших деталей - GOM Scan 1, другие - в разделе Промышленные 3D-сканеры.

Камеры ATOS Compact Scan имеют разрешение 8 или 12 Мп и подключаются по Gigabit Ethernet, один скан занимает около 1 с. Расстояние до детали выставляют по лазерным указателям, кабель - 10 м, рабочая температура - от +5 до +40 °C без конденсата. Работают со стационарной рабочей станцией или с ноутбуком через Thunderbolt 3, питание - 110 или 230 В.

Измерительные объёмы подбирают по размеру детали: от MV170 с полем 170 × 130 мм до MV1200 с полем 1200 × 1000 мм. В комплект ZEISS ATOS Compact Scan входят щуп Touch Probe для отверстий и карманов, калибровочный объект, опорные метки, штатив и транспортный чемодан. Отдельно доступны поворотные столы, 3-осевая автоматизация, фотограмметрия для крупных объектов и рамки отслеживания, с которыми сканер следит за положением детали. Программа ZEISS INSPECT входит в комплект: в ней объединяют данные сканера и щупа, сравнивают их с CAD и проверяют допуски GD&T. Так один прибор заменяет и сканер, и простую переносную КИМ.

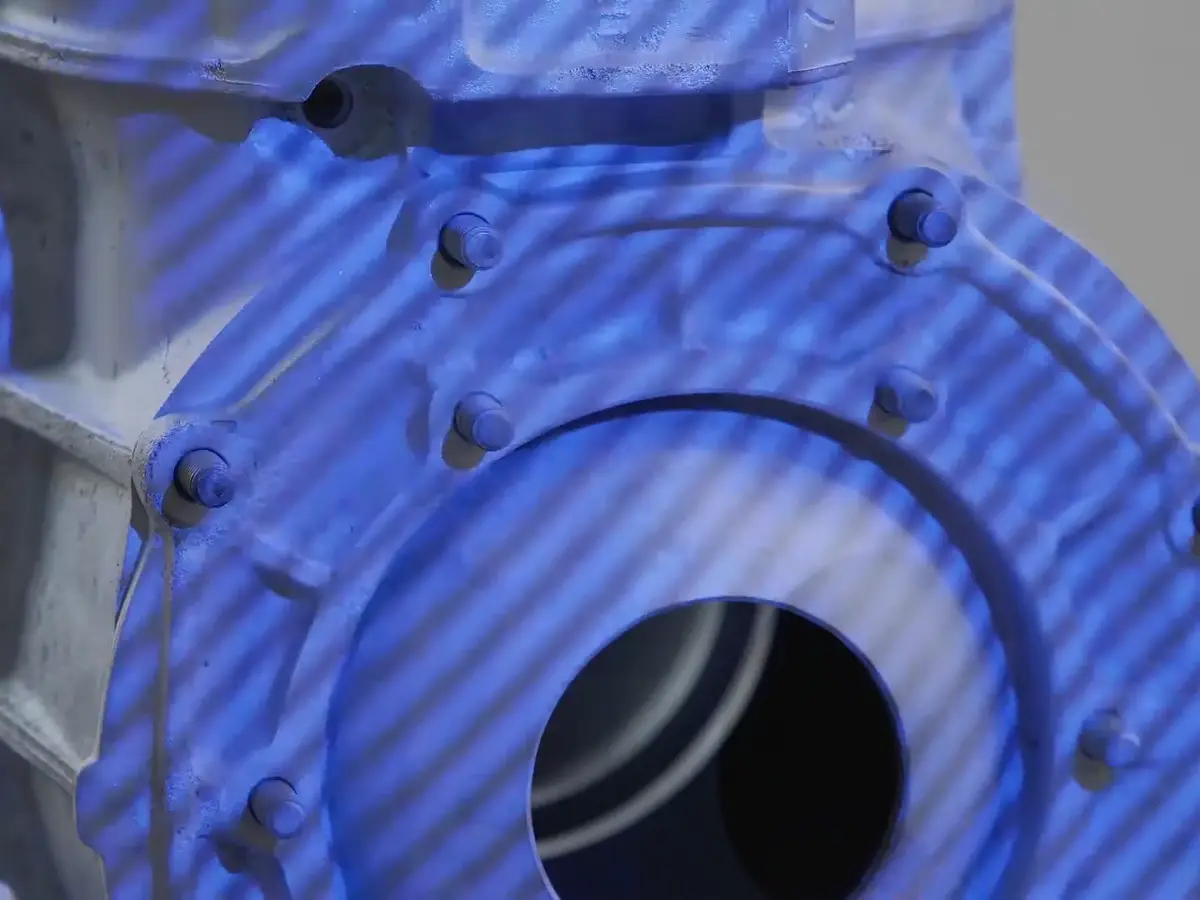

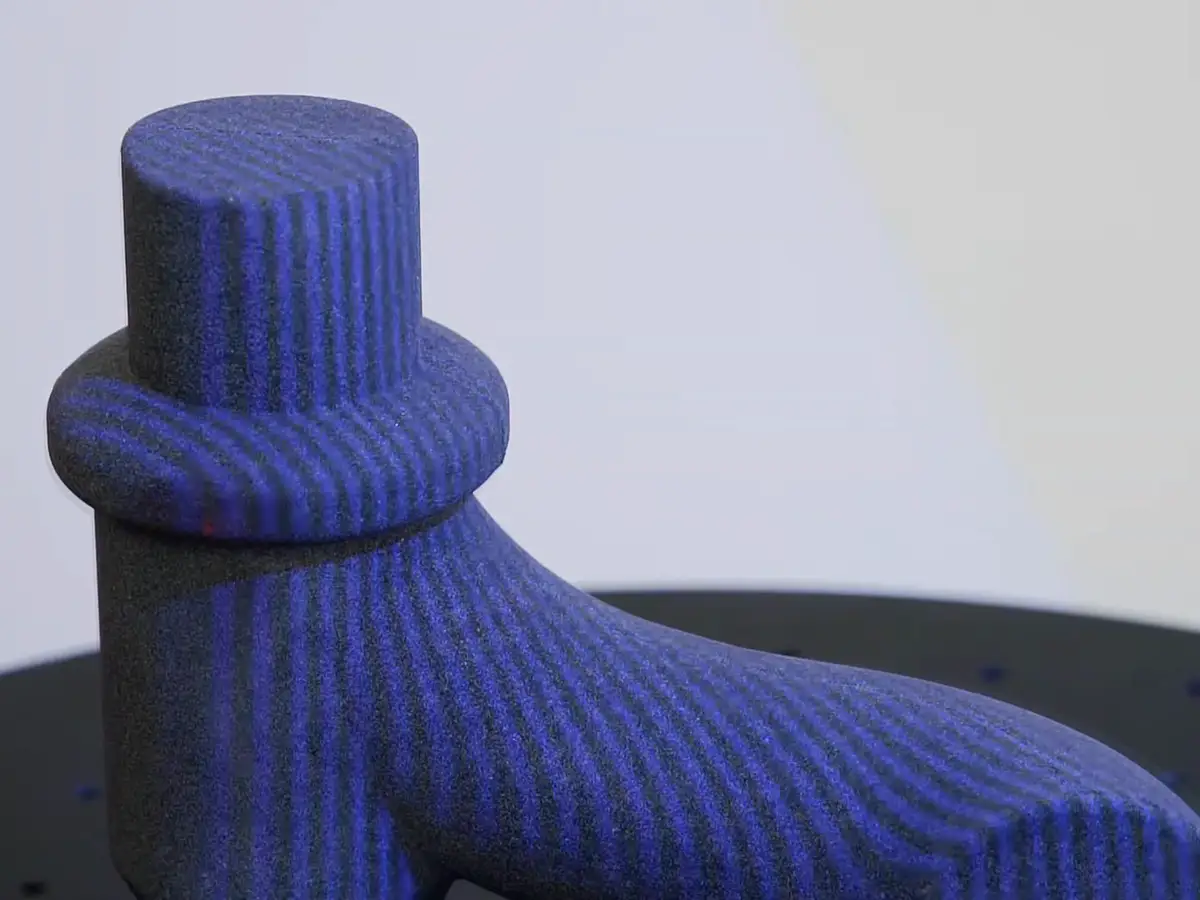

Сенсор весит около 4 кг, поэтому его легко переносить между участками. Компактный сканер выбирают, когда нужен один прибор и для контроля корпусных отливок, и для реверс-инжиниринга: облако точек можно превратить в сетку и затем в CAD-модель. Проверить отверстие или карман щупом можно в той же системе координат, что и скан, без отдельной переустановки детали.

Оптические 3D-сканеры ZEISS ведут историю от компании GOM из Брауншвейга, основанной в 1990 году и вошедшей в группу ZEISS в 2019 году. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
