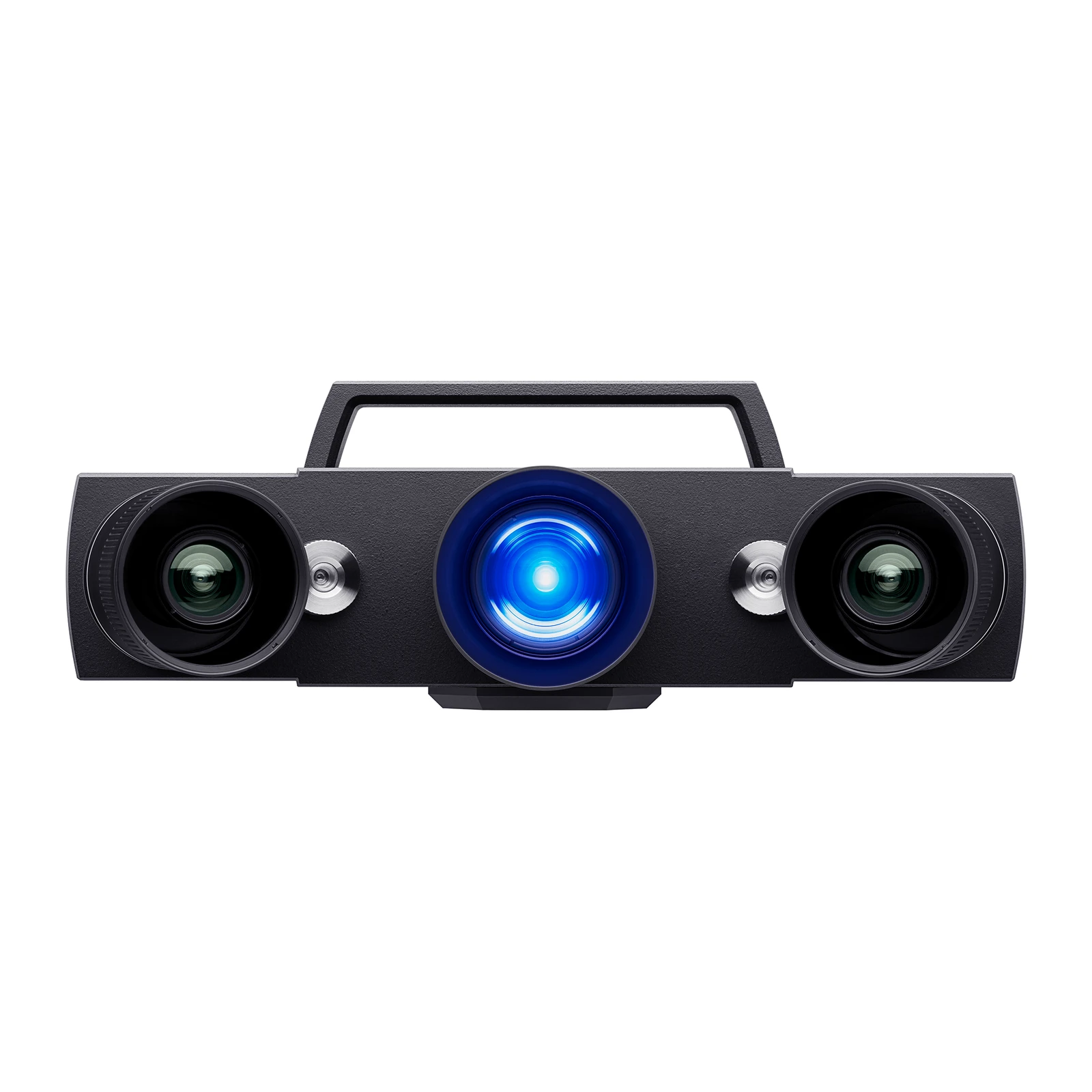

3D-сканер ZEISS ATOS Q

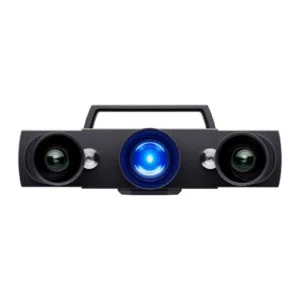

ZEISS ATOS Q - компактный промышленный 3D-сканер серии ATOS для измерения и контроля деталей малого и среднего размера. Версии 8M и 12M снимают до 2 × 8 или 2 × 12 миллионов точек за скан, поле измерения - от 100 × 70 до 500 × 370 мм.

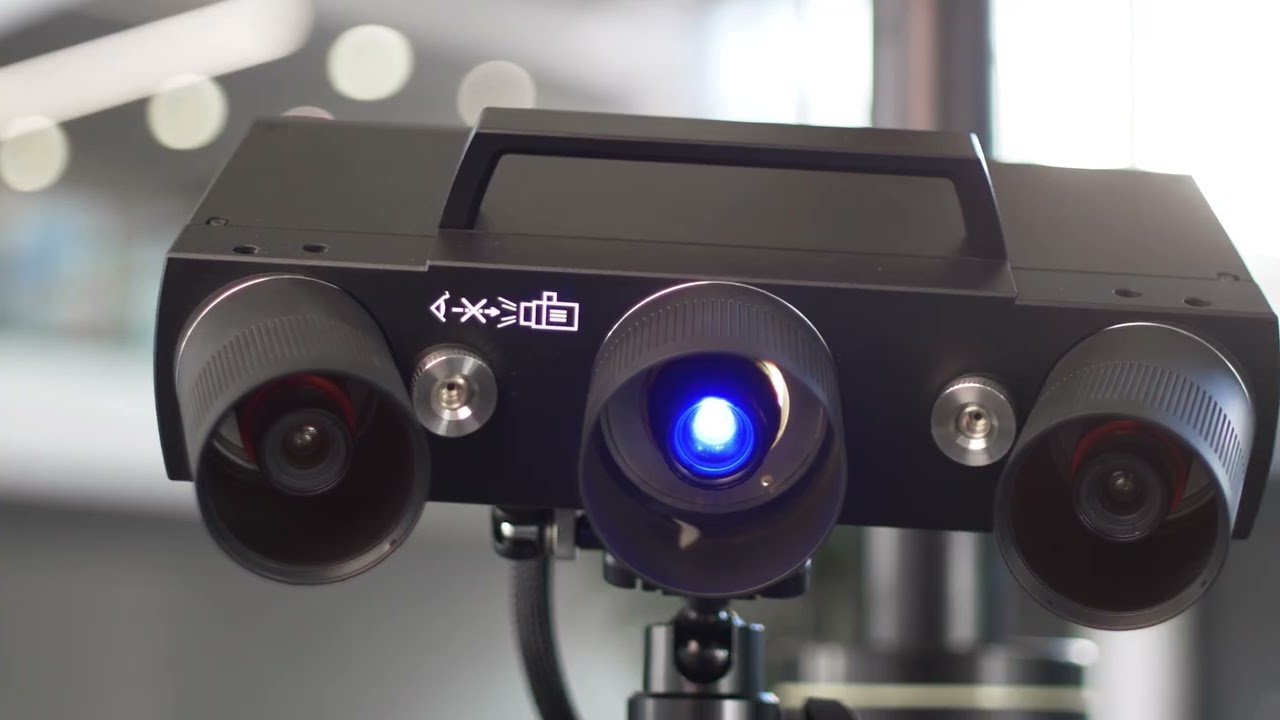

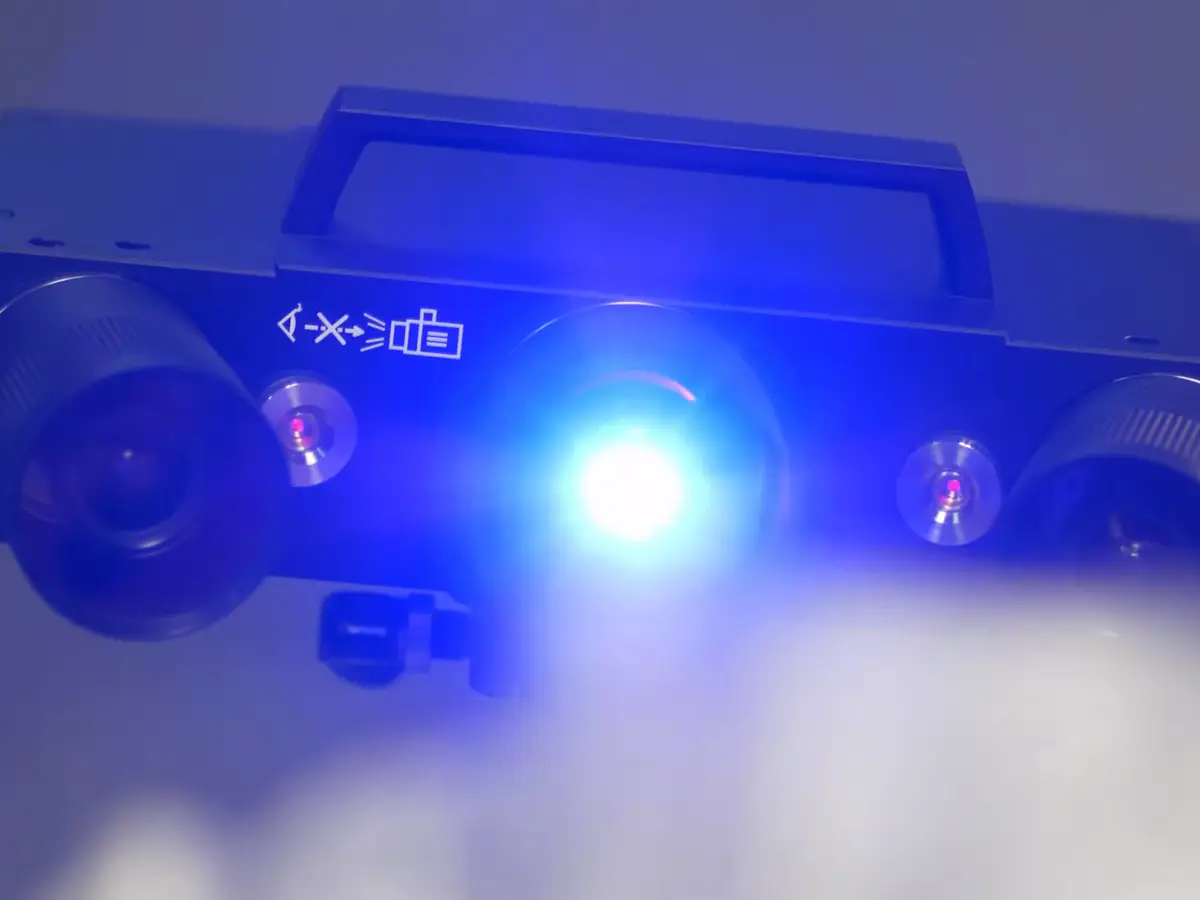

Сканер работает синим структурированным светом по принципу Triple Scan: две камеры и проектор смотрят на деталь с разных сторон, поэтому блестящие поверхности и углубления снимаются полнее. Blue Light Equalizer даёт яркий равномерный свет без спеклов и короткие экспозиции даже на сложных поверхностях. Шаг точек - от 0,03 мм у версии 12M, рабочее расстояние - 490 мм. Сменные объективы переключают поле измерения, а неподвижные камеры упрощают смену. Корпус защищён от пыли и брызг, данные идут по оптоволоконному кабелю 10 м. Сканер весит около 4 кг и работает на штативе, с поворотным столом, на приставке ScanPort, на ZEISS ScanCobot и в ScanBox 4105.

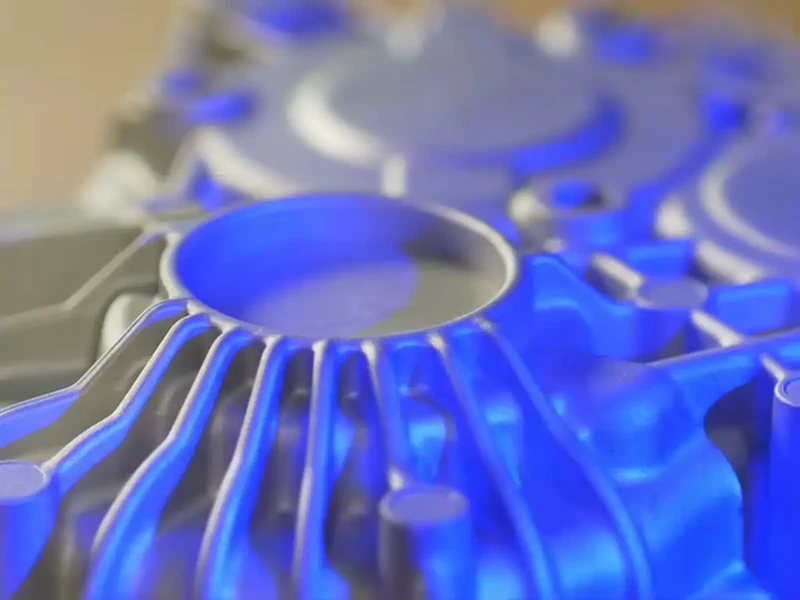

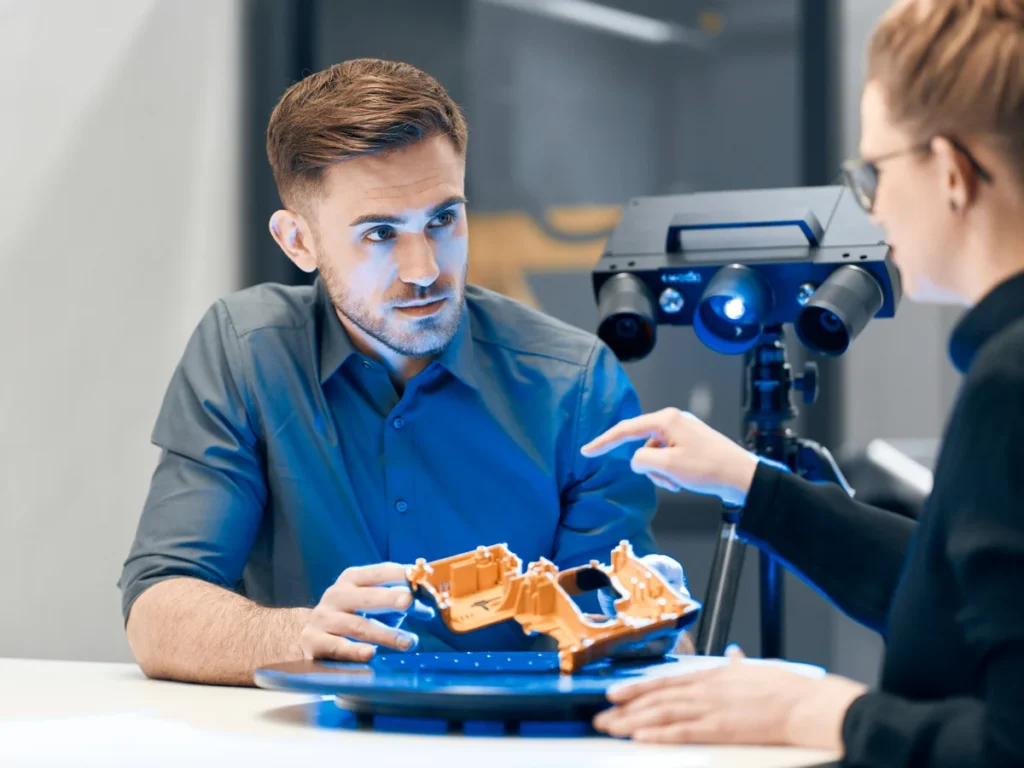

ATOS Q подходит для литья, пластика, листового металла и аддитивного производства. Модель для крупных деталей - ZEISS ATOS 5, ячейка на его основе - ScanBox Series 4, другие - в разделе Промышленные 3D-сканеры.

ATOS Q работает по принципу Triple Scan: две камеры и проектор дают в каждом измерении три вида на деталь, поэтому отражающие поверхности и углубления снимаются полнее, чем у сканера с одной камерой. Blue Light Equalizer делает синий свет ярким и равномерным, без спеклов, а короткие выдержки позволяют снимать даже трудные поверхности за малое время. Сканер весит около 4 кг, его размеры - примерно 340 × 240 × 83 мм, а данные идут по оптоволоконному кабелю длиной 10 м.

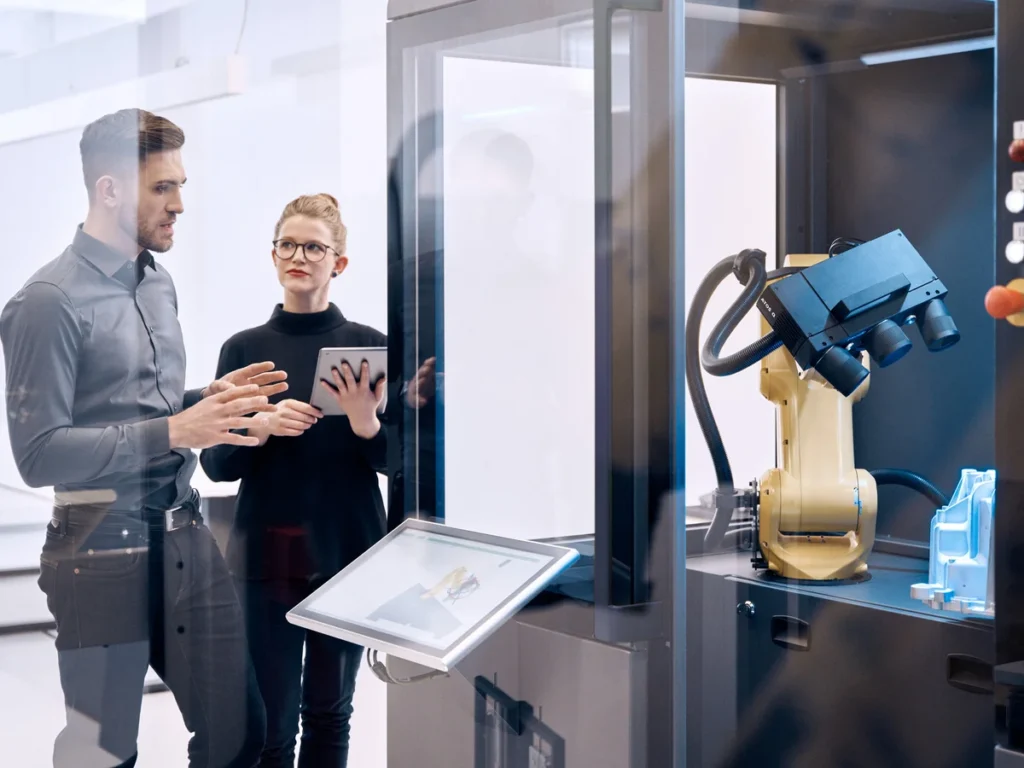

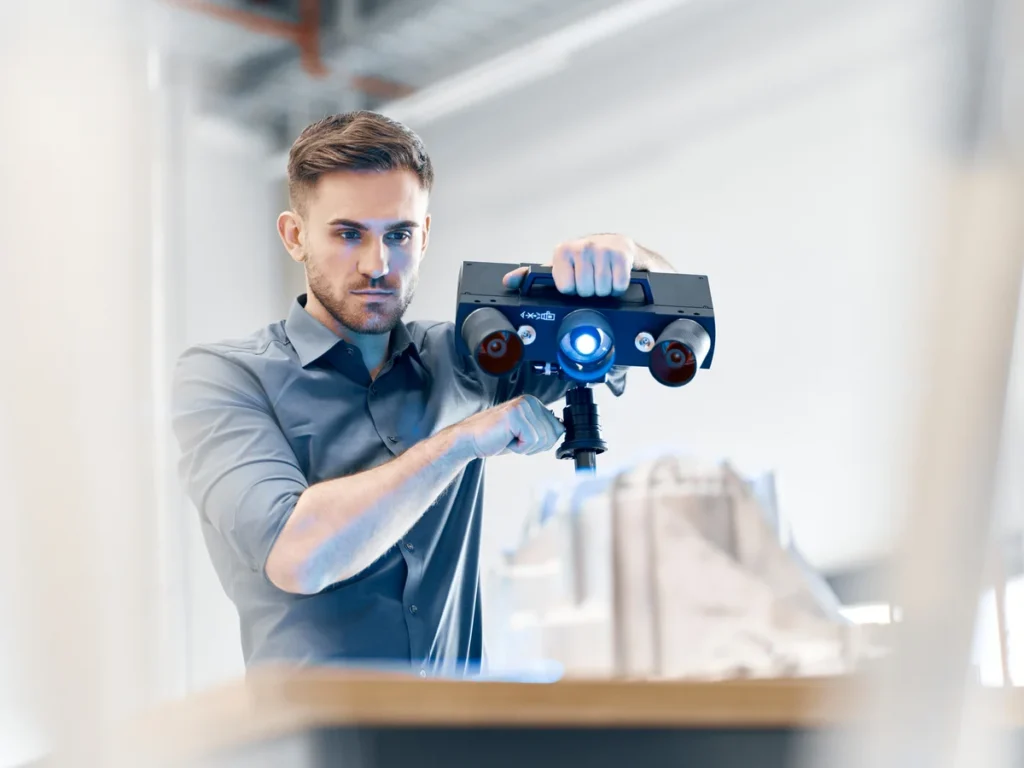

Рабочее расстояние ATOS Q - 490 мм. Измерительные объёмы меняют под задачу: 50, 100, 170, 270, 350 и 500 мм, от поля 100 × 70 мм для мелких деталей до 500 × 370 мм для корпусных. У версии 8M в каждом скане 2 × 8 млн точек и шаг 0,04-0,15 мм, у версии 12M - 2 × 12 млн точек и шаг 0,03-0,12 мм. Вручную ZEISS ATOS Q ставят на штатив, для серийного контроля - на поворотный стол, в ScanPort, на мобильную станцию ScanCobot или в автоматическую машину ScanBox 4105. Программа ZEISS INSPECT входит в комплект: в ней снимают, сравнивают с CAD, проверяют допуски GD&T и выпускают отчёт.

Оптические 3D-сканеры ZEISS ведут историю от компании GOM из Брауншвейга, основанной в 1990 году и вошедшей в группу ZEISS в 2019 году. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
