Система 3D-контроля ZEISS ScanBox Series 4

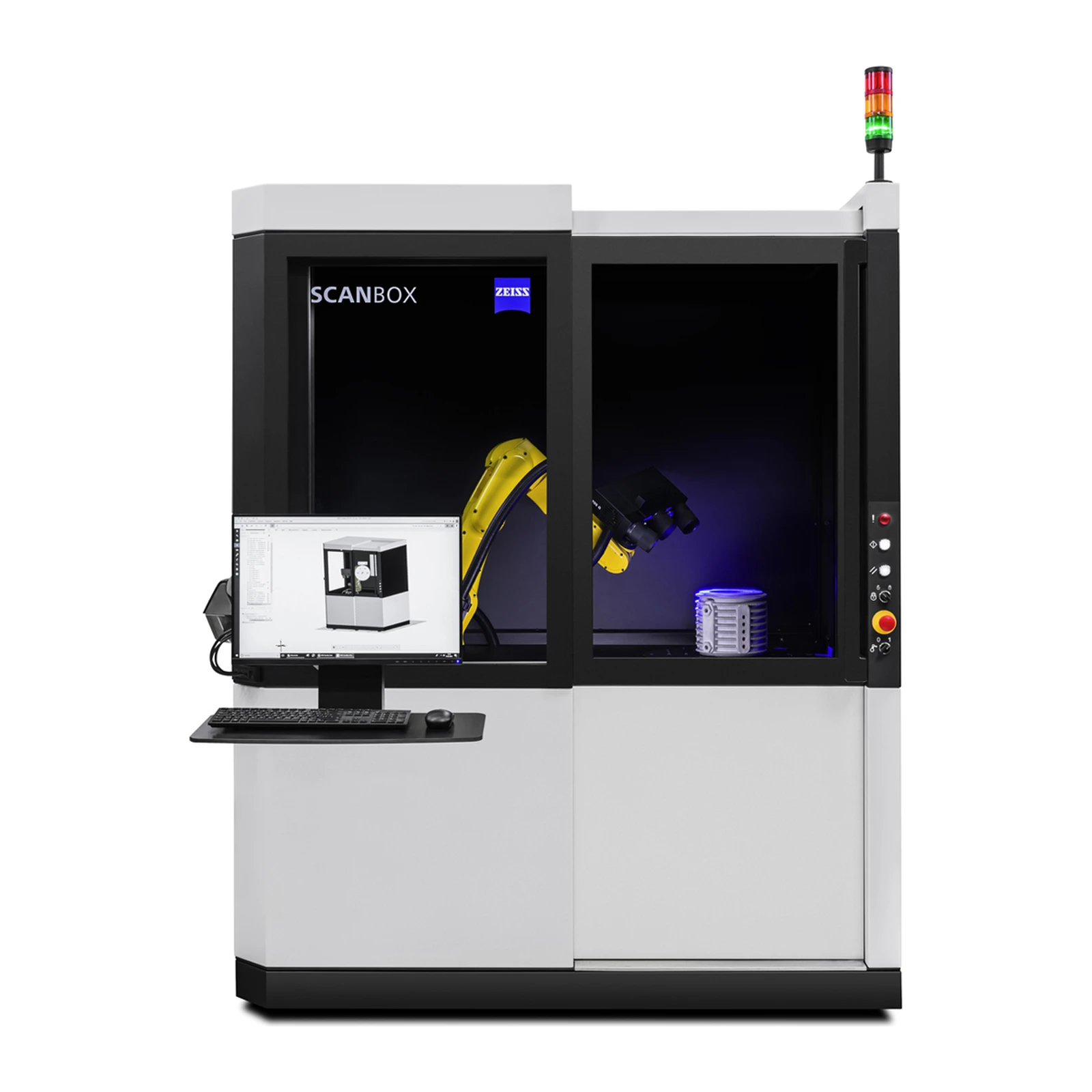

ZEISS ScanBox Series 4 (модель 4105) - компактная оптическая 3D-измерительная машина для контроля и оцифровки небольших сложных деталей размером до 500 мм и массой до 100 кг. Внутри работает сканер ATOS Q с камерами 8M или 12M.

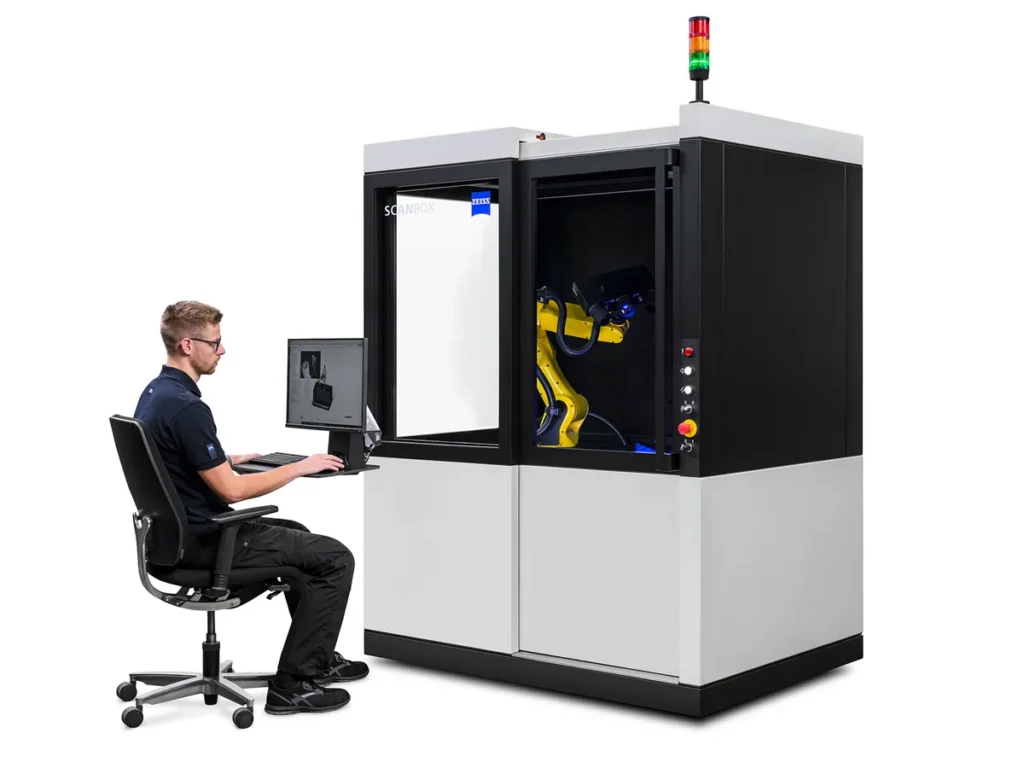

Машина рассчитана на литьё пластмасс и под давлением, инструмент, формы, штамповку и гибку - детали со сложными контурами и соединениями, которые проверяют при запуске серии. Пять прецизионных объективов ATOS Q снимают элементы размером в десятые доли миллиметра, например защёлки пластиковых деталей. Управляет машиной простой интерфейс Kiosk: рабочий кладёт деталь, выбирает программу и запускает измерение кнопкой, специальные знания не нужны. Поворотная консоль позволяет работать стоя или сидя. Машина весит около 900 кг, питается от обычной сети 100-240 В и стоит на четырёх колёсах, поэтому её легко переставить. Программы измерения готовят в виртуальном измерительном помещении ZEISS INSPECT.

ScanBox Series 4 подходит для серийного контроля пластика, литья, штамповки и оснастки. Версия с загрузкой роботом - ZEISS ScanBox Series 4 RC, мобильная станция с коботом - ScanCobot, другие - в разделе Стационарные 3D-сканеры.

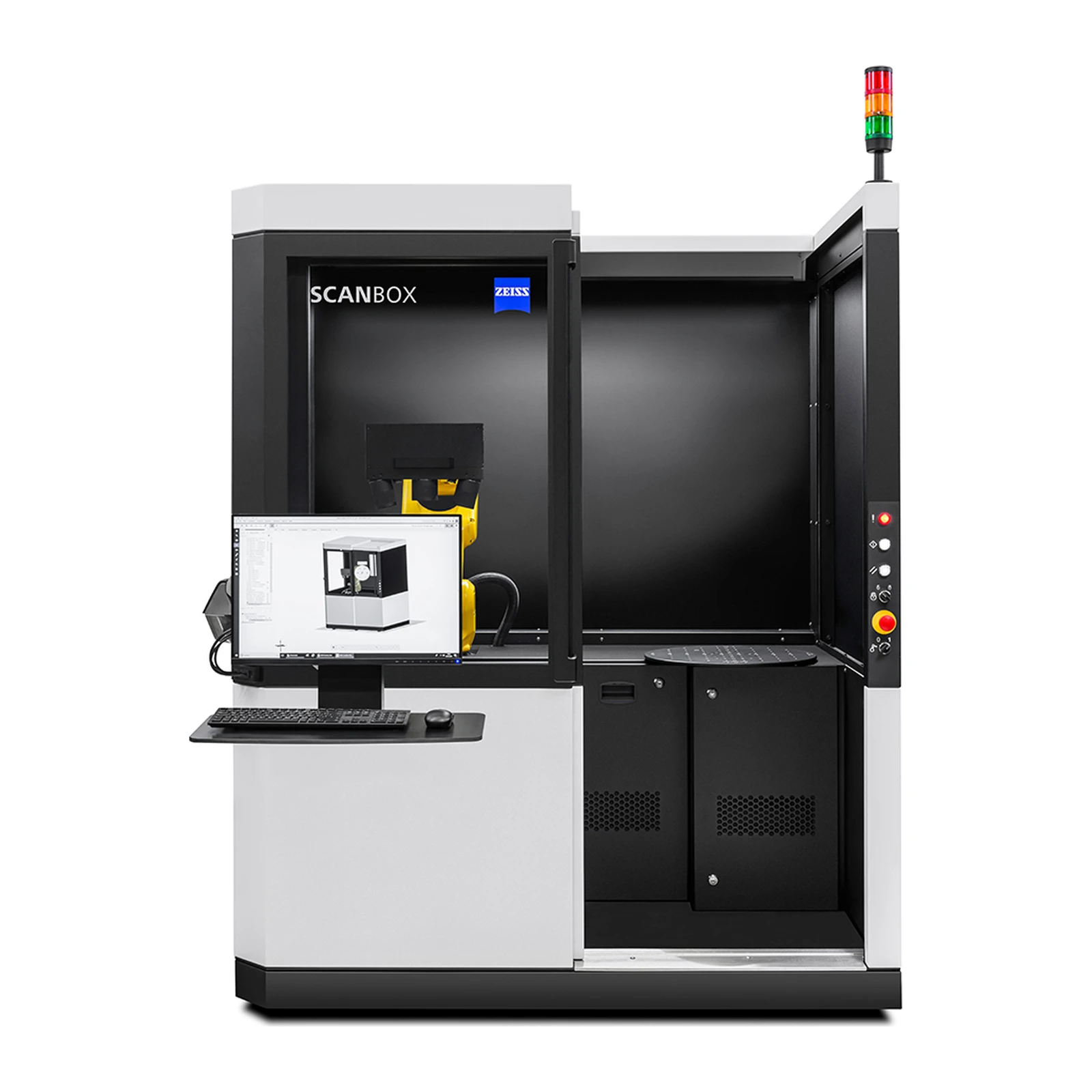

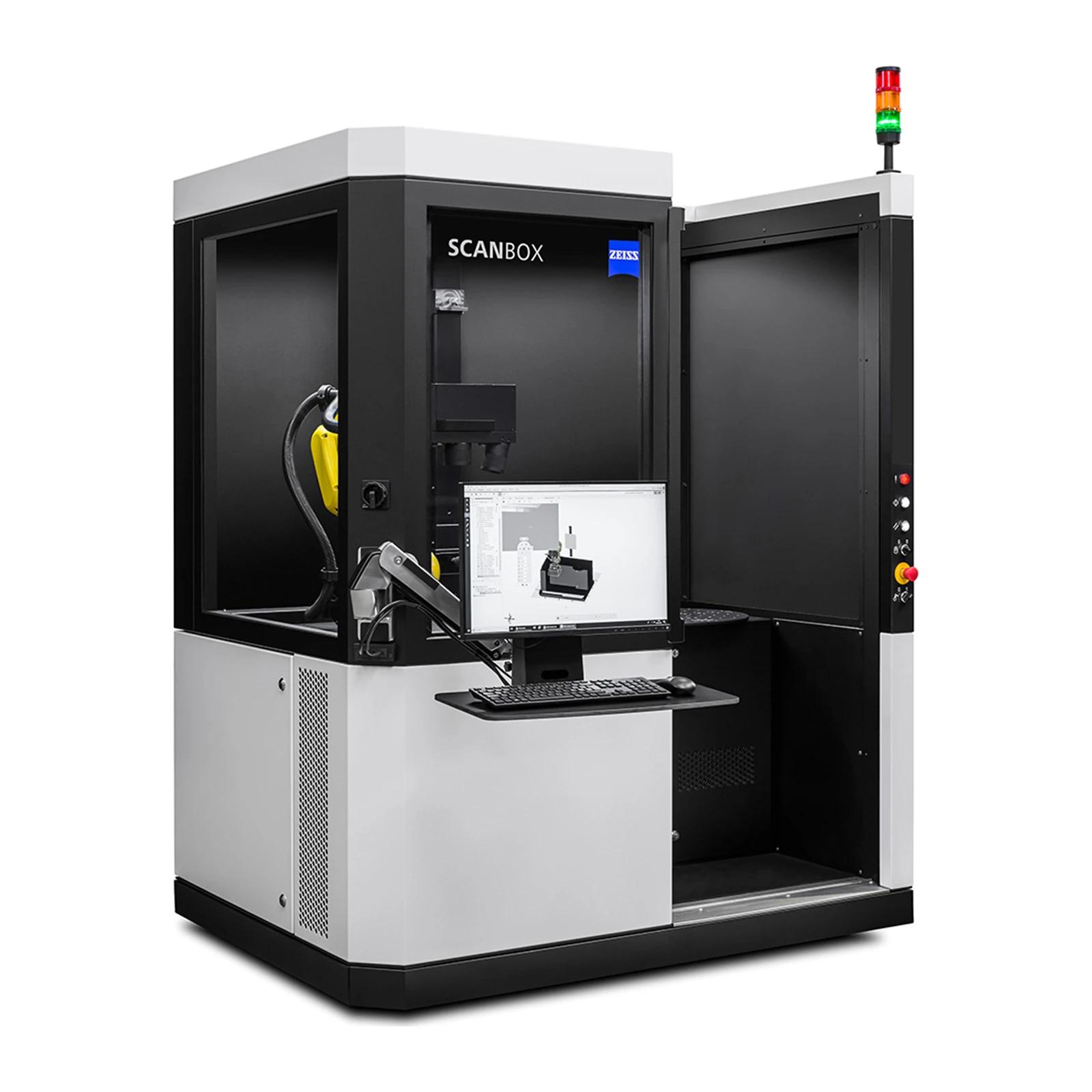

ScanBox 4105 занимает площадь 1700 × 1200 мм при высоте 2420 мм и измеряет мелкие и сложные детали размером до 500 мм, ширина проёма - 680 мм. Внутри работает робот со сканером ATOS Q в версии 8M или 12M, а деталь лежит на поворотном столе. Машину ставят прямо у производственной линии: это автономная мобильная измерительная станция.

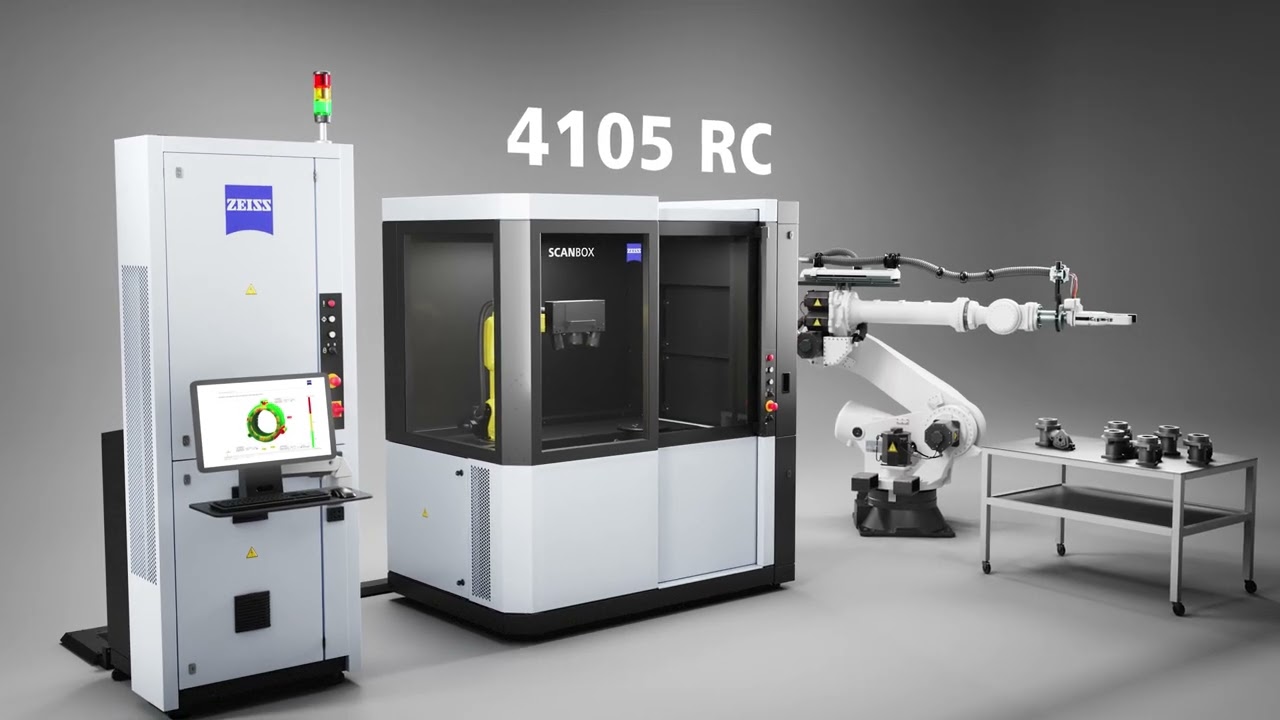

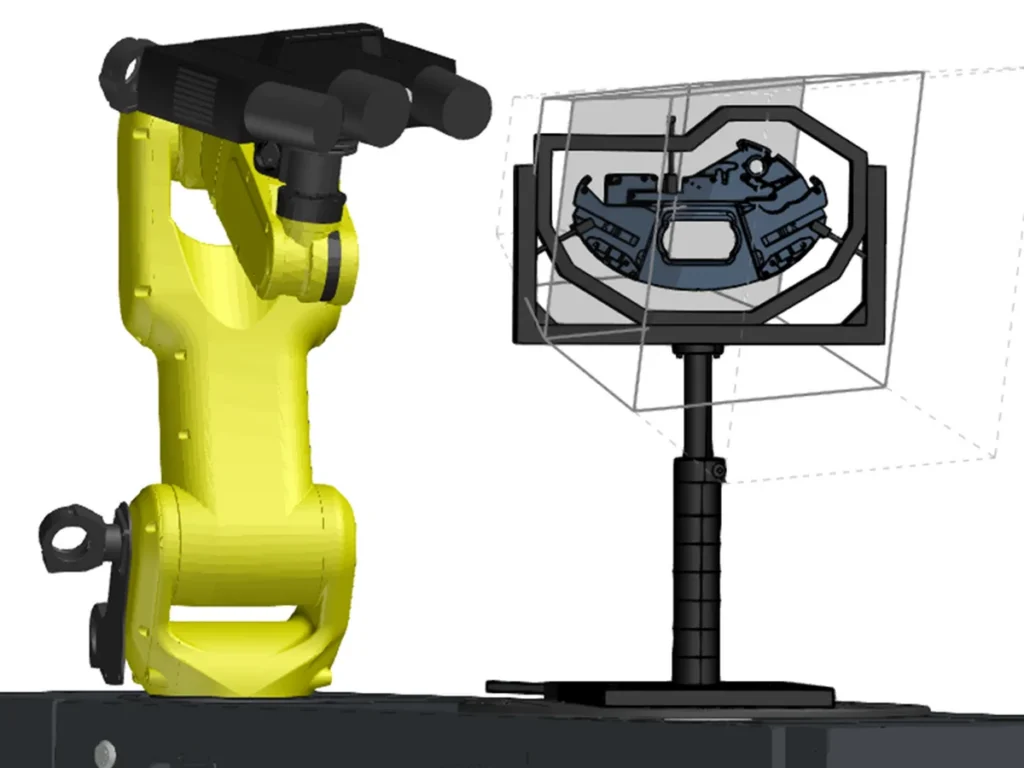

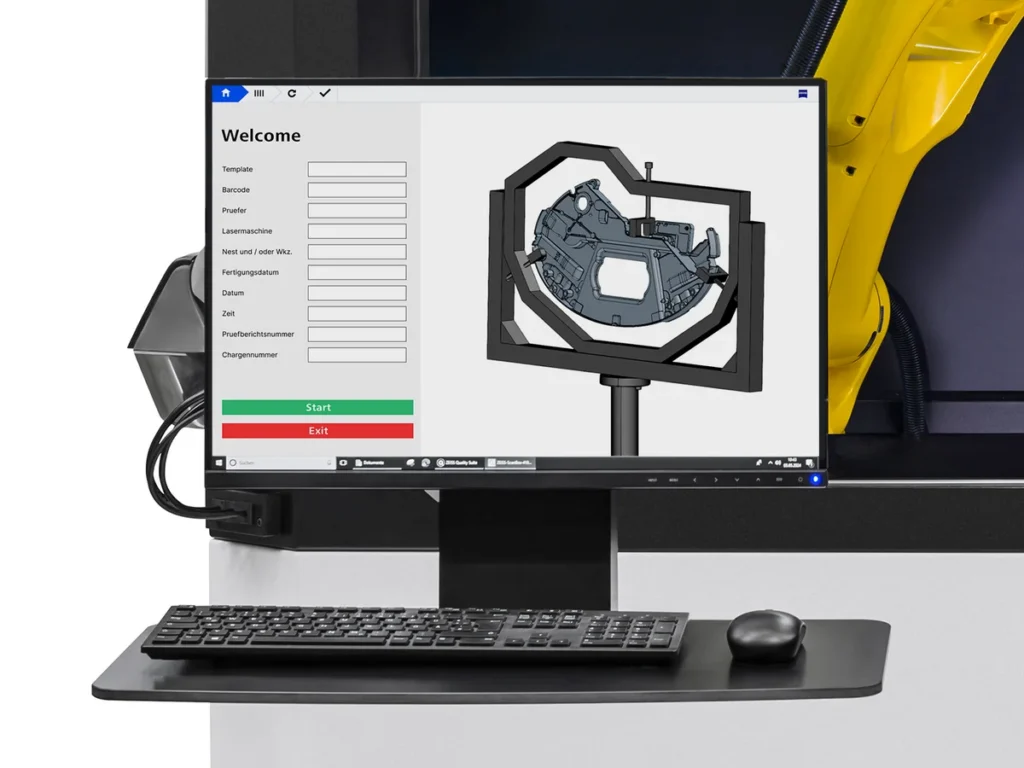

Оператору не нужно программировать робота. Интерфейс Kiosk запускает измерение одной кнопкой, а виртуальное измерительное помещение (VMR) в программе ZEISS INSPECT управляет всем процессом: в нём есть робот с сенсором, траектории, деталь и план измерения. Все движения проверяются в симуляции до запуска. Программа сравнивает облако точек ZEISS ScanBox Series 4 с CAD-моделью, проверяет допуски и выпускает отчёт. Для линий с роботом есть версия Series 4 RC с моторизованной сдвижной дверью, а для статоров и шпилек электродвигателей - ScanBox 4105 for eMotors. Систему выбирают для серийного контроля литья, пластика, деталей двигателей и медицинских изделий без привлечения метролога к каждой партии.

Поворотный стол и робот позволяют снять деталь со всех сторон за один цикл, без перестановки вручную. Высокий уровень деталей ATOS Q даёт полную картину отклонений, а не набор отдельных точек, как у контактной машины. Сравнение партий во времени показывает, когда процесс начинает уходить от номинала. Высота машины - 2420 мм. Сенсор ATOS Q работает в версии 8M или 12M.

Точность программы ZEISS INSPECT проверили немецкий метрологический институт PTB и американский NIST - класс 1, наименьшие отклонения. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
