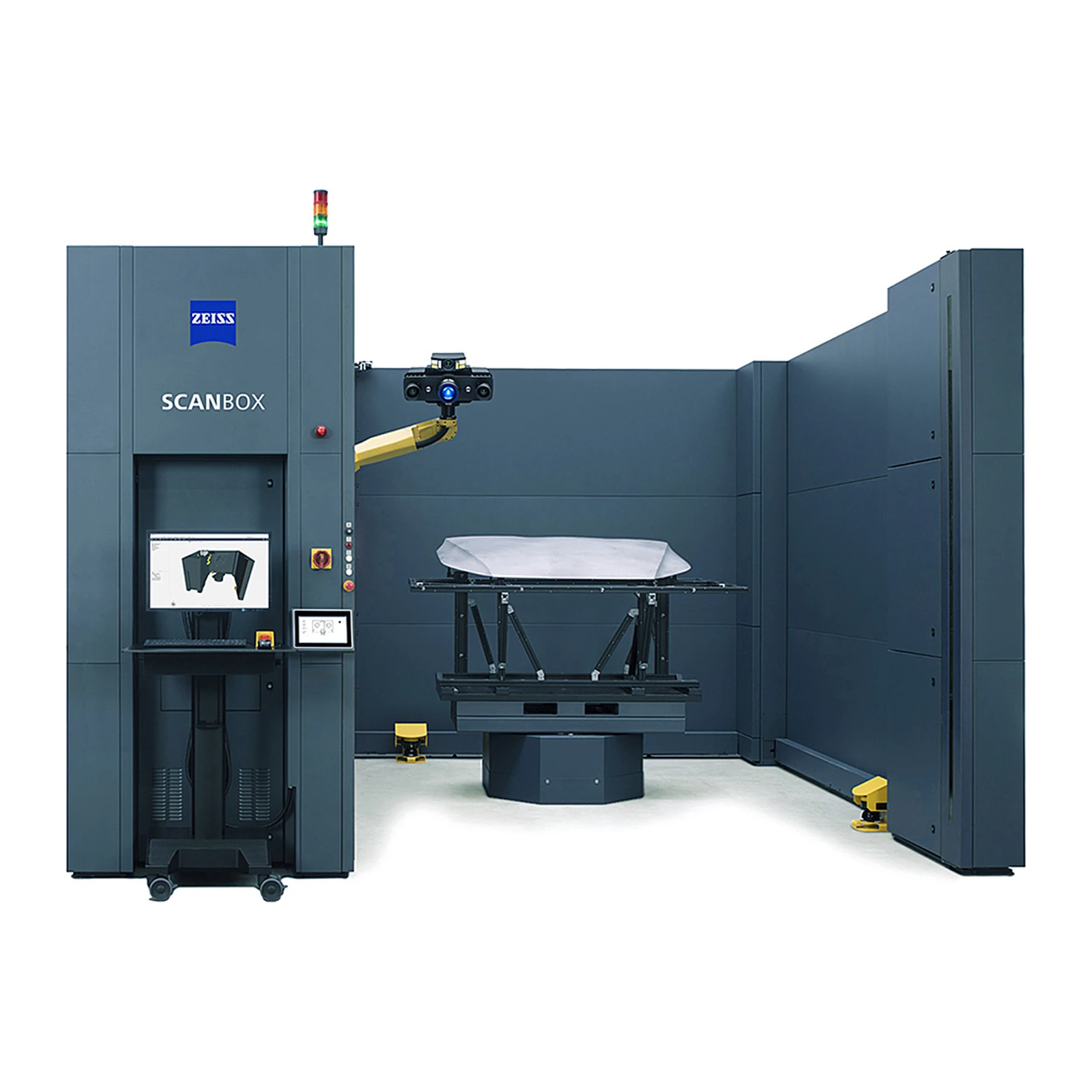

Система 3D-контроля ZEISS ScanBox Series 6

ZEISS ScanBox Series 6 - оптические 3D-измерительные машины 6135 и 6235 для крупных и тяжёлых деталей: отливок, навесных деталей и форм размером до 3,5 м. Поворотный стол выдерживает детали массой до 5000 кг, внутри работают сканеры ATOS 5 или ATOS 5X.

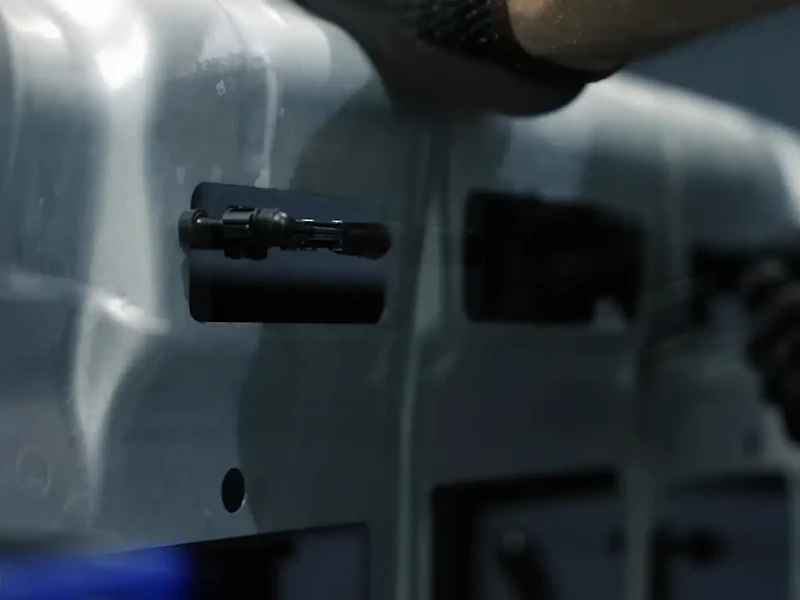

Серия рассчитана на производство, где как можно больше деталей нужно полностью проверить за минимальное время, чтобы быстро найти причину проблемы и сократить брак. Детали и оснастку готовят на сменных паллетах снаружи машины, поэтому пропускная способность высокая. У модели 6235 две рабочие зоны с отдельными автоматическими дверями: пока в одной идёт измерение, в другой загружают следующую деталь, каждая зона принимает детали до Ø 3500 мм и 5000 кг. Многоместный ложемент позволяет менять детали, например двери и крышки багажника, без смены оснастки, а панель оператора разворачивает его для удобной загрузки спереди. Ширина проёма - 2850 мм.

ScanBox Series 6 подходит для литья, литья пластмасс, автопрома и оснастки. Машина для деталей до 6 м - ZEISS ScanBox Series 7, до 3 м - ScanBox Series 5, другие - в разделе Стационарные 3D-сканеры.

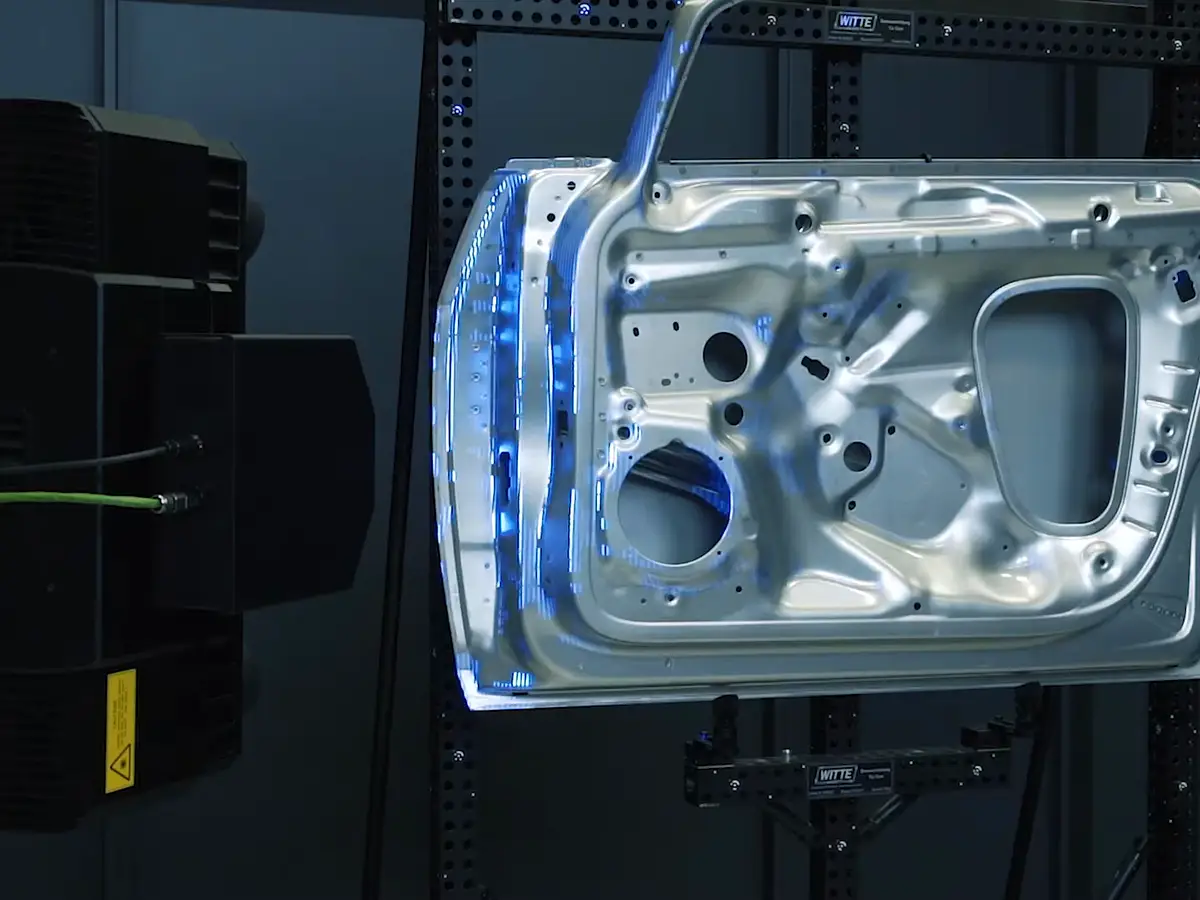

ScanBox Series 6 рассчитана на крупные и тяжёлые детали: двери, крышки багажника, аккумуляторные модули, отливки и оснастку размером до 3500 мм и массой до 5000 кг. Деталь кладут в одну из двух рабочих зон или на поворотный стол. Проёмы сделаны широкими, чтобы загружать краном, вилочным погрузчиком или тележкой. Модель 6135 занимает 4500 × 4725 мм, 6235 с двумя зонами - 7665 × 4725 мм, высота - 3250 мм.

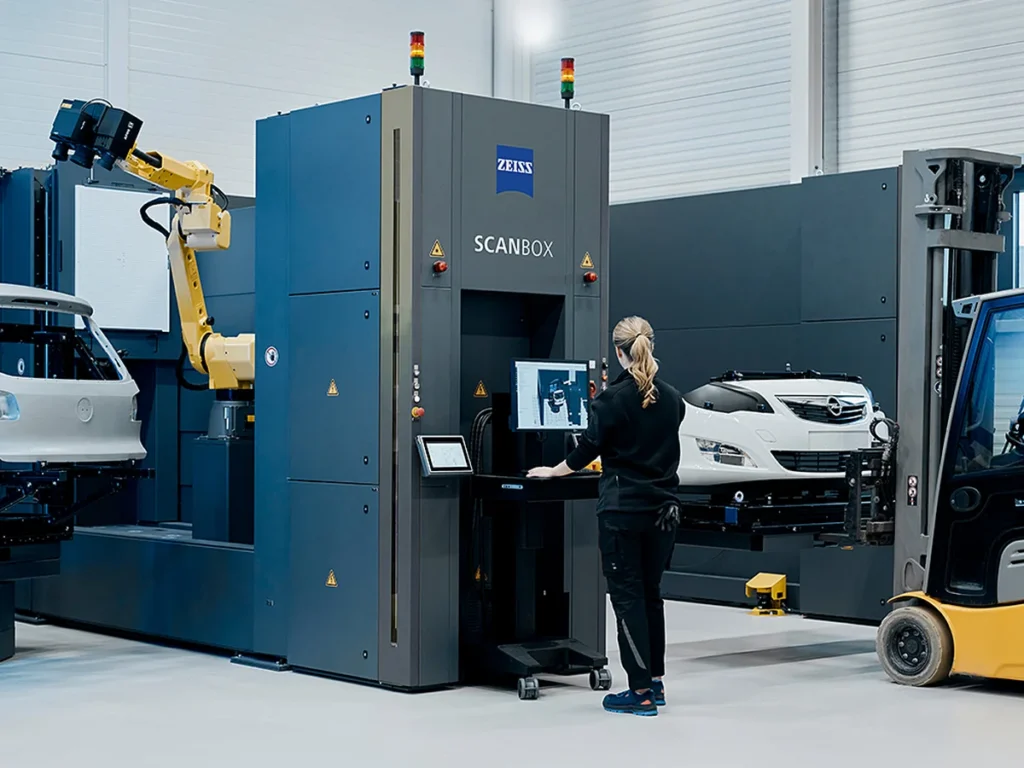

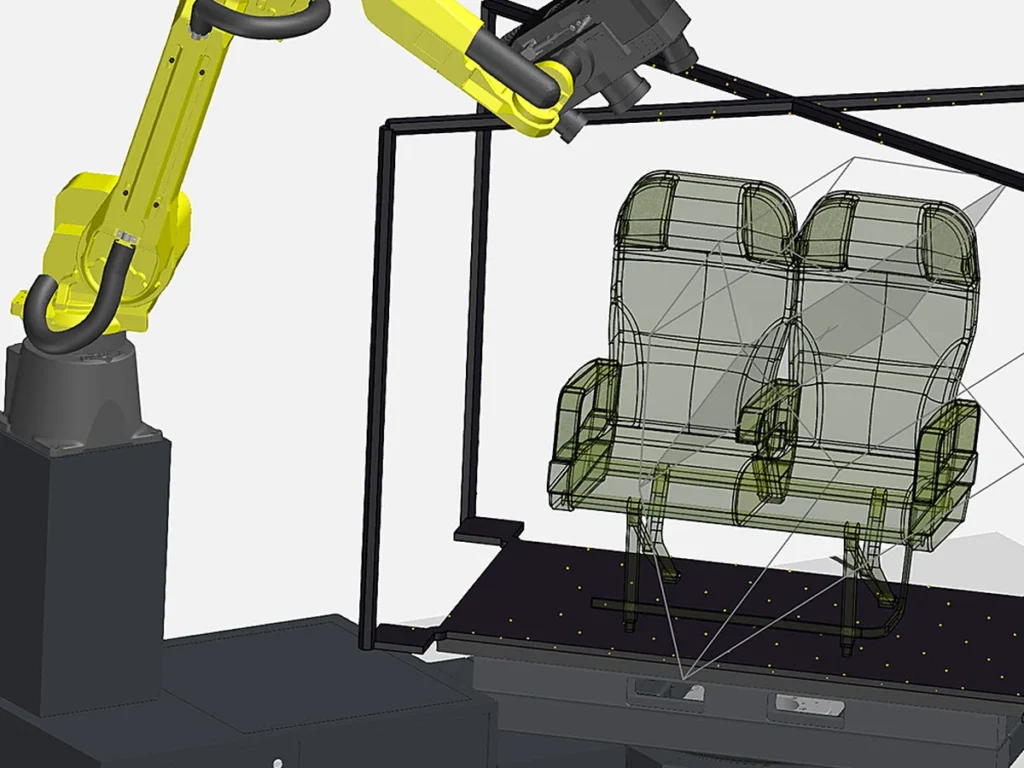

Пока робот измеряет деталь в одной зоне, во второй загружают следующую, и машина не простаивает. Робот несёт сенсор ATOS 5 или ATOS 5X: лазерный источник 5X позволяет работать с полями до 1000 мм при коротких выдержках. Программирование - в виртуальном измерительном помещении ZEISS INSPECT: робот, траектории, деталь и план измерения проверяются в симуляции до запуска. ZEISS ScanBox Series 6 помогает следить за процессом производства и снижать брак, а сменные паллеты ускоряют переход на другую деталь. Программа ZEISS INSPECT входит в комплект.

Две рабочие зоны и поворотные столы позволяют измерять разные детали без перенастройки: пока одна партия измеряется, вторую готовят к загрузке. Для тяжёлых деталей это заметно сокращает время цикла, потому что основное время уходит именно на установку. Результаты сохраняются по каждой детали, и по ним строят тренды процесса. Обе модели работают с сенсорами ATOS 5 и ATOS 5X. Проёмы рассчитаны на загрузку погрузчиком.

ZEISS ведёт историю с 1846 года, штаб-квартира группы находится в Оберкохене (Германия), единственный владелец - фонд Carl Zeiss. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
