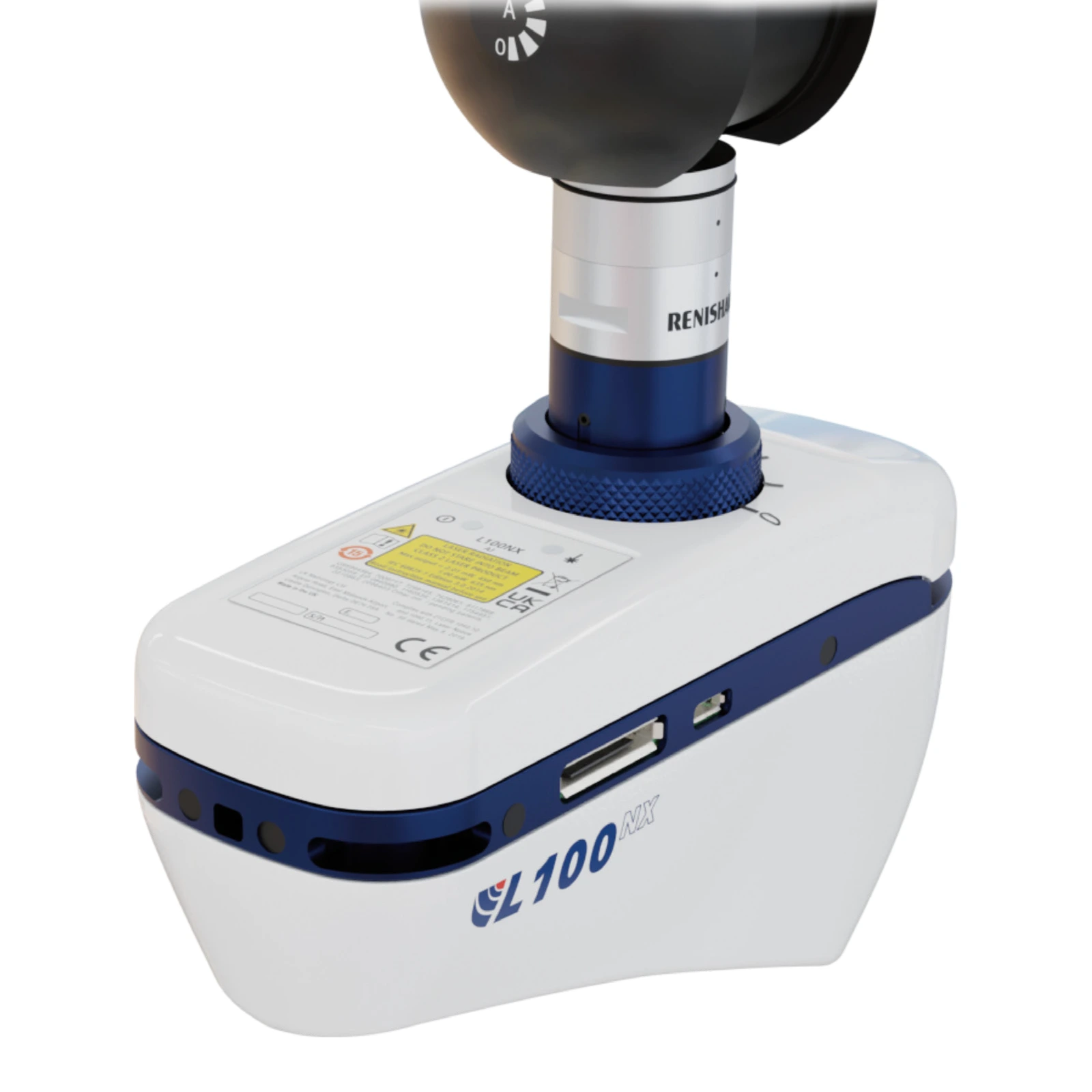

3D-сканер LK Metrology L100NX

LK Metrology L100NX - лазерный 3D-сканер на координатно-измерительную машину с синим лазером, рассчитанный на быстрый контроль крупных деталей. Ширина линии - 110 мм, скорость - 420 000 точек в секунду на полном поле и до 530 000 на уменьшенном.

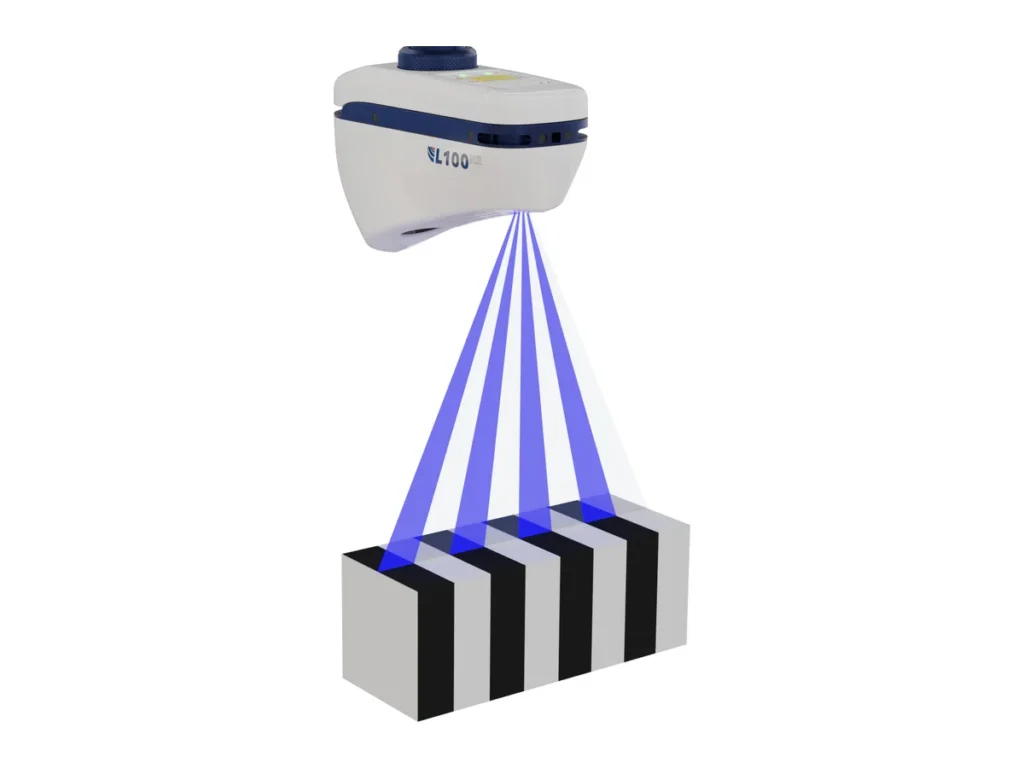

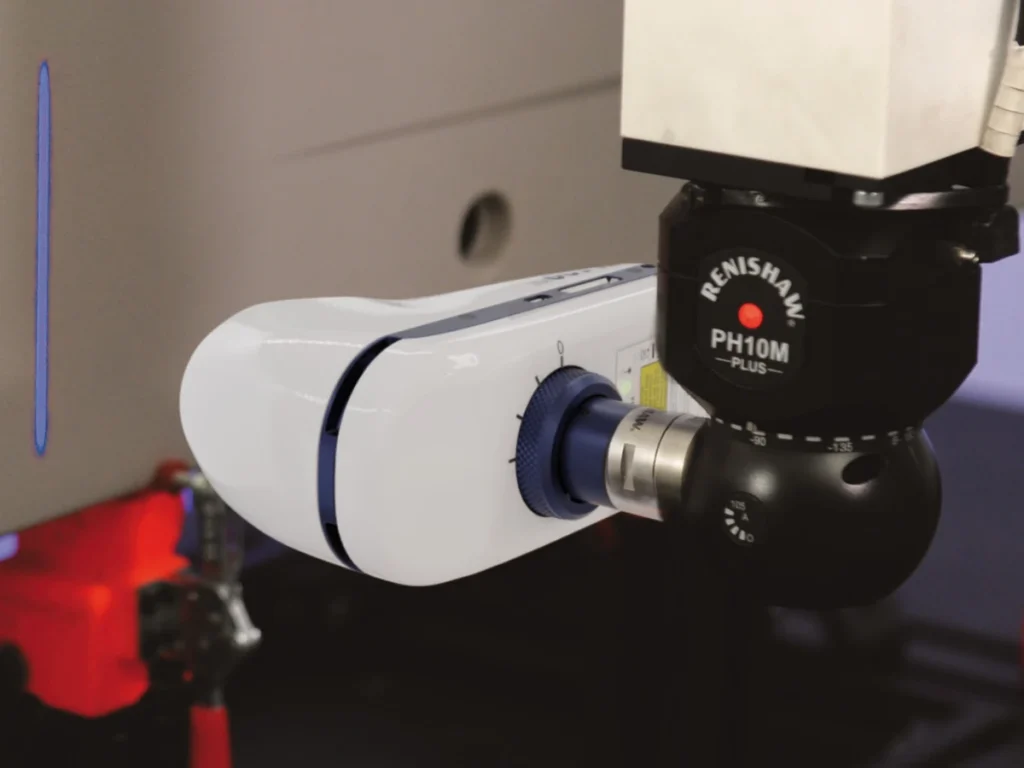

Модель продолжает сканер L100, который выпускала Nikon Metrology, и переходит на синий лазер 450 нм: шума в данных меньше, чем у красного лазера. В линии 2000 точек, разрешение - 42 мкм, частота - 210 Гц на полном поле и 530 Гц на уменьшенном. Технология ESP4 четвёртого поколения подстраивает мощность лазера под каждую точку, а встроенный фильтр убирает отражения, поэтому блестящие и составные детали снимаются без напыления порошка. Объектив Nikon разработан под эту модель. Встроенный поворотный адаптер выставляет сканер под сложную геометрию, проектор показывает поле зрения прямо на детали. Точность по ISO 10360-8: ошибка формы 15 мкм, размера - 20 мкм. Сканер весит 460 г и ставится на головку через Renishaw Autojoint.

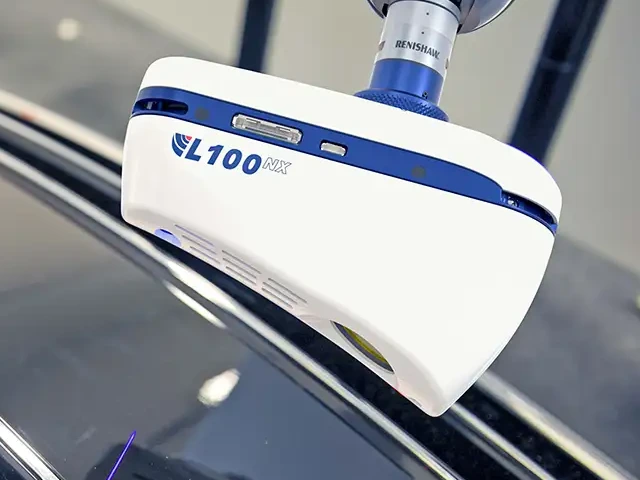

L100NX подходит для авиационных и автомобильных деталей, штамповки и литья, где нужен контроль и поверхности, и элементов. Самый точный сканер для КИМ - LK Metrology LC15DX, для кузовов - XC65DX, другие - в разделе Промышленные 3D-сканеры.

Точность L100NX подтверждают несколько тестов. Ошибка измерения сферы (MPEP) - 6,5 мкм, тест нескольких щупов (MPEAL) - 6 мкм, длина по шаровой штанге (MPEE) - 6 мкм + L/350 мм, рассеяние точек по ISO 10360-8 - 26 мкм при угле конуса 125°. Эти цифры получены на КИМ с точностью 2 мкм + L/350 и выше, поэтому итоговая точность измерения зависит и от самой машины.

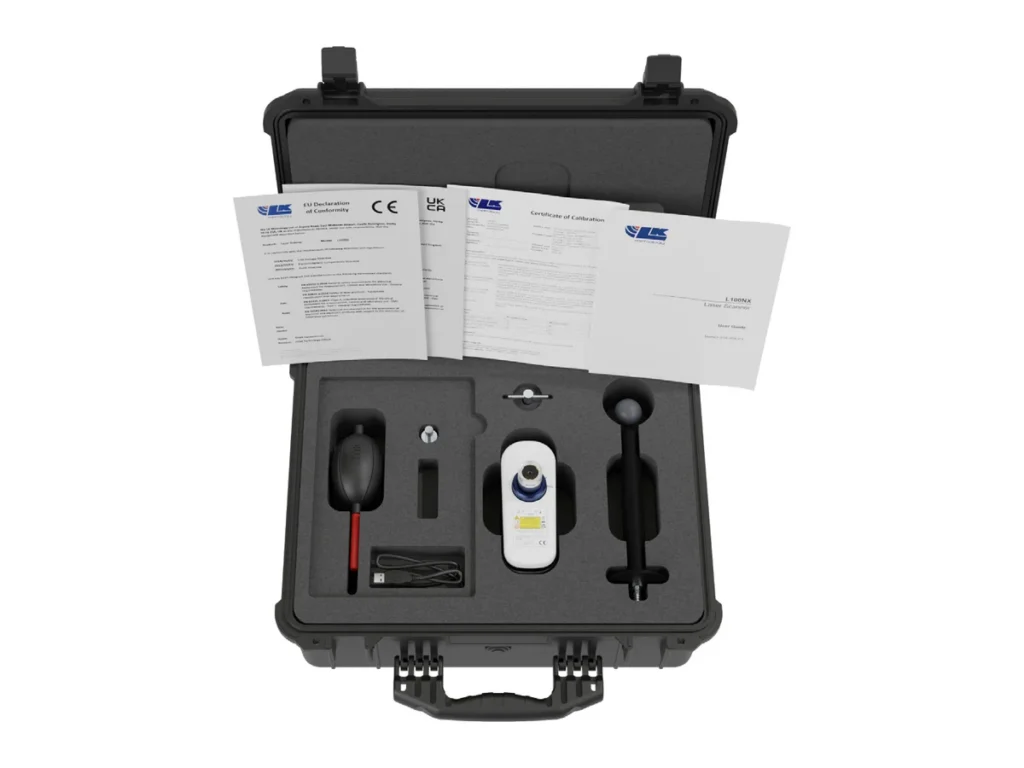

Мощность лазера технология ESP4 подбирает для каждой точки линии, а динамическая термокомпенсация держит калибровку во всём диапазоне рабочих температур - от +10 до +40 °C. Корпус защищён по IP30. В комплекте LK Metrology L100NX - эталонная сфера 25 мм на стойке, шпилька M8, ключ фиксации Autojoint, груша для продувки оптики, кабель micro-USB, сертификат калибровки, протокол проверки сферы и ударопрочный влагозащищённый чемодан. Облако точек обрабатывают в программе LK FOCUS, гарантия на сканер - 12 месяцев. Сканер ставится на КИМ LK Metrology и на большинство машин других марок; синий лазер 450 нм дополняет красный дальномер 635 нм, который помогает выставить сканер при ручном обучении программы. Хранить его можно при температуре от -20 до +50 °C.

С 2026 года сканеры для КИМ выпускаются и с интерфейсом Ethernet, характеристики при этом прежние; версии SDI остаются для старых систем. Описание модели у производителя - lkmetrology.com. Подробнее - в каталоге 3D-сканеры LK Metrology. Если останутся вопросы, наши специалисты помогут.
