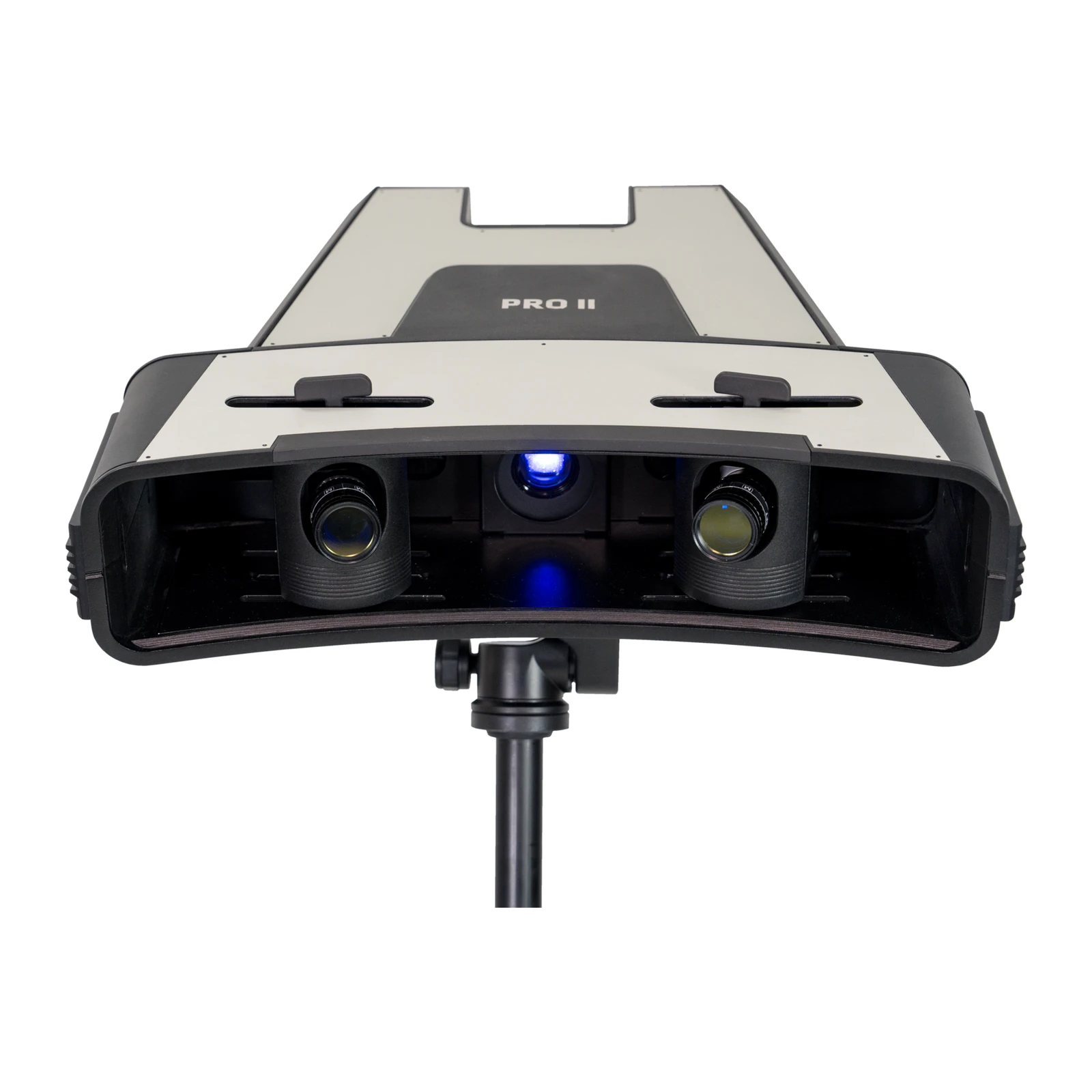

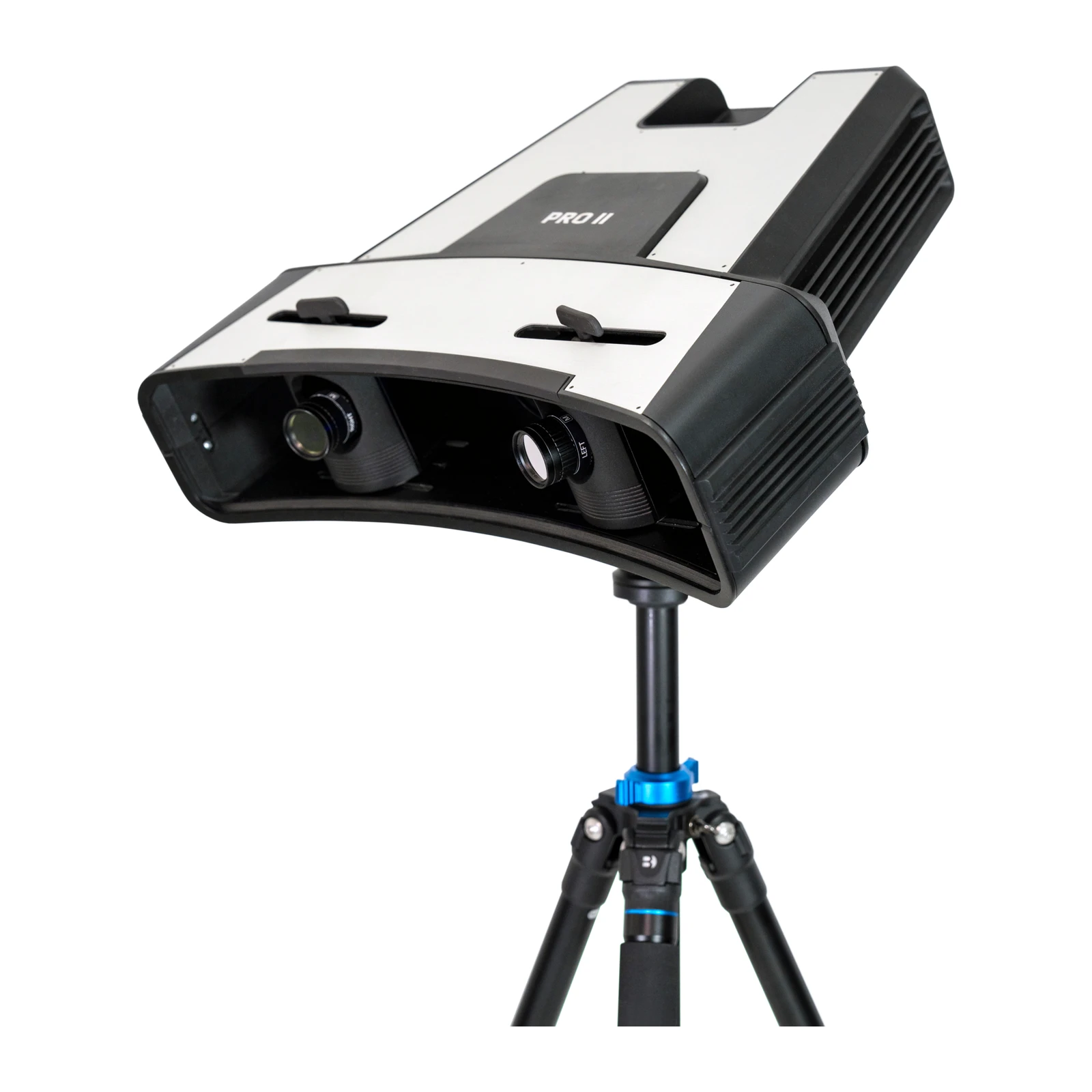

3D-сканер RangeVision PRO II
Предзаказ
Артикул: 220002
RangeVision PRO II - промышленный 3D-сканер (синий подсвет): точность 0,024 мм, зоны до 580 × 380 × 460 мм. Для контроля геометрии и реверс-инжиниринга.
Характеристики
2 850 000 ₽
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Промышленный 3D-сканер RangeVision PRO II - метрологический сканер со структурированным синим подсветом для контроля геометрии изделий и оснастки и реверс-инжиниринга. Точность 0,024 мм, три области сканирования от 140 × 110 × 130 до 580 × 380 × 460 мм, объекты от 5 мм до 5 м. PRO II - зарегистрированный тип средств измерений и проходит ежегодную поверку.
Мощный светодиодный проектор синего света сохраняет качество при неустойчивом освещении и уверенно захватывает геометрию тёмных объектов. Камеры машинного зрения 6 Мп со сменными объективами быстро перенастраиваются под зону: S даёт разрешение 0,04 мм для мелких деталей, L - охват крупных объектов, а светофильтры снижают влияние окружающего света. Один скан занимает от 0,8 секунды. Автоматический поворотный стол диаметром 32 см держит до 60 кг. Сканер подключается двумя разъёмами с металлическими замками и включается одной кнопкой.
Программа RV 3D Studio входит в комплект: три режима сканирования (без маркеров, с маркерами и на поворотном столе), карты отклонений, импорт CAD в STP и экспорт STL, OBJ, PLY. PRO II подходит заводам для контроля точности изделий и оснастки, конструкторским бюро и инструментальным цехам. Ручной RangeVision HELIX - для крупных объектов на месте, универсальный RangeVision Spectrum - для цветных моделей, другие - в разделе Промышленные 3D-сканеры.
RangeVision разрабатывает сканеры с 2008 года; метрологические модели компании входят в Госреестр средств измерений с 2019 года, а программа RV 3D Studio - в Реестр отечественного ПО. Подробнее - на странице бренда RangeVision. Описание модели у производителя - rangevision.com. Если останутся вопросы, наши специалисты помогут.
- Точность 0,024 мм
- Тип СИ, ежегодная поверка
- Синий проектор, камеры 6 Мп
- Три зоны до 580 × 380 × 460 мм
- Поворотный стол до 60 кг
- Объекты от 5 мм до 5 м

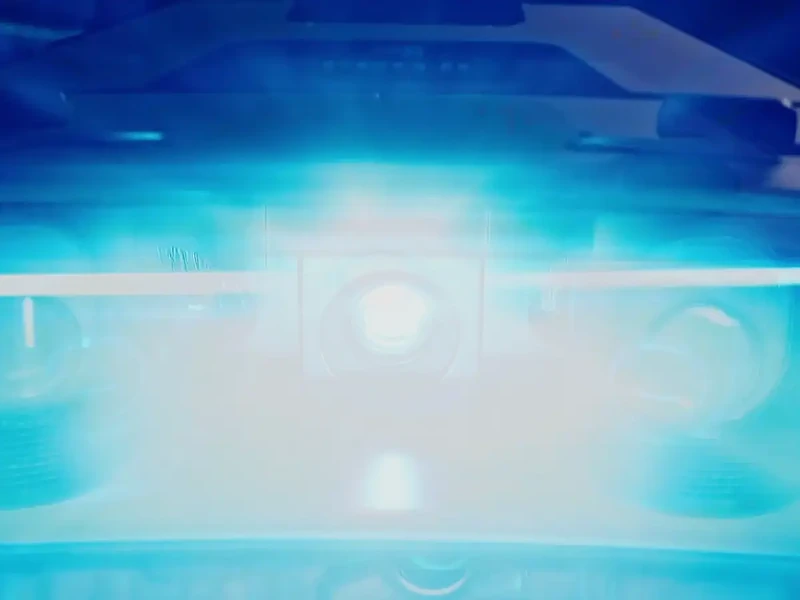

Проектор синего света
Мощный светодиодный проектор синего структурированного света сохраняет качество скана при неустойчивом освещении и уверенно захватывает геометрию тёмных объектов. Камеры 6 Мп со светофильтрами снижают влияние окружающего света.
01

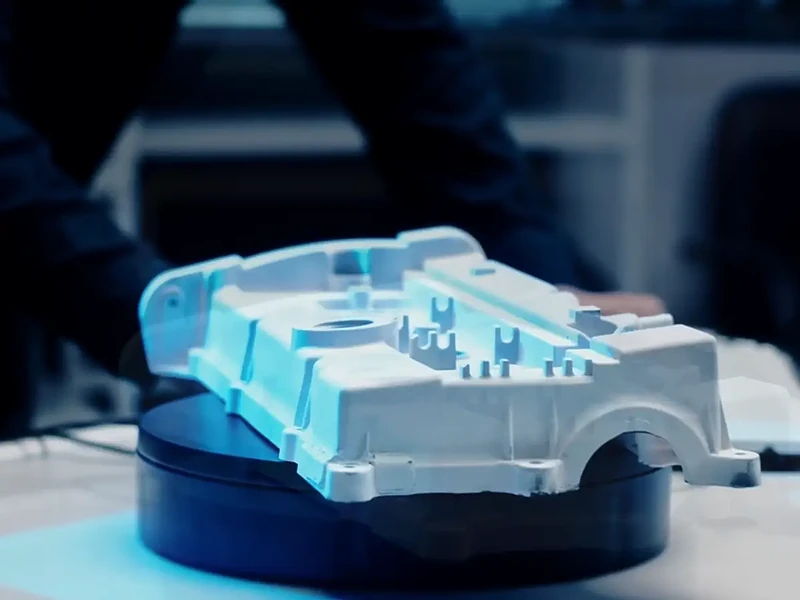

Автоматический поворотный стол
Стол диаметром 32 см с нагрузкой до 60 кг входит в комплект и поворачивает деталь по команде программы. Скан со всех сторон собирается без ручной перестановки, для тяжёлых объектов есть стол TXL до 250 кг.
02

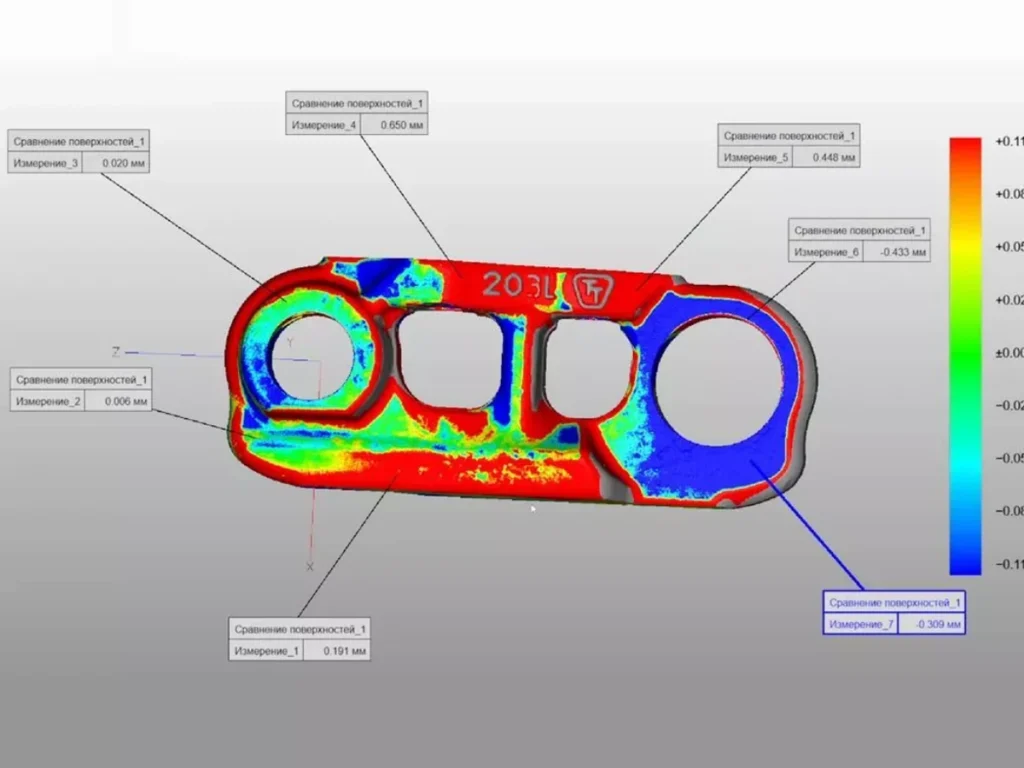

Карты отклонений RV 3D Studio
Программа сравнивает скан с эталоном и строит цветную карту отклонений с выносками размеров - так проверяют точность изделий и износ оснастки. CAD-модель импортируется в формате STP.
03

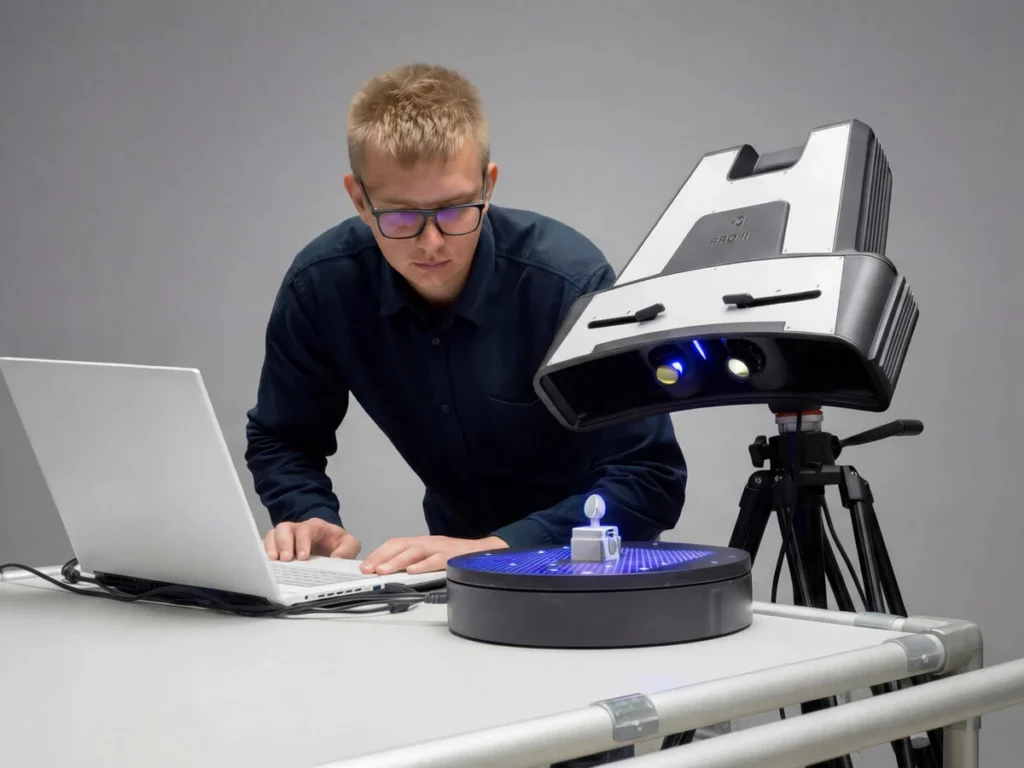

Контроль геометрии на производстве
Сканер подходит заводам, конструкторским бюро и инструментальным цехам: контроль геометрии изделий и оснастки, реверс-инжиниринг, расчёт размерных цепей. Сканер - зарегистрированный тип средств измерений с ежегодной поверкой.
04
Часто задаваемые вопросы
Метод построения® - официальный дилер RangeVision в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена указана в карточке. В комплект входят поворотный стол ⌀32 см, штатив, калибровочные поля, матирующий спрей и программа RV 3D Studio.
Да. Сканер - зарегистрированный тип средств измерений и проходит ежегодную метрологическую поверку; поверку выполняет производитель.
Пределы допускаемой абсолютной погрешности: ±0,024 мм в зоне S, ±0,036 мм в зоне M и ±0,040 мм в зоне L.
PRO II - метрологический сканер с синим проектором, камерами 6 Мп и столом до 60 кг. Spectrum работает с белым светом, снимает цветную текстуру, стол у него до 20 кг, в Госреестр он не внесён.
От 5 мм до 5 м. Зона S 140 × 110 × 130 мм - для мелких деталей, зона L 580 × 380 × 460 мм - для крупных.
Компьютер с Windows 10 64 бит или новее, Intel Core i3/i5 от 1,8 ГГц и 16 ГБ ОЗУ; оптимально Core i5/i7 10-го поколения, GeForce RTX 3050 8 ГБ и 64 ГБ ОЗУ. Питание - 220 В, 200 Вт.
БрендRangeVision
Тип сканераСтационарный
Включен в ГосРеестр СИ РФДа
Точностьот 20 до 50 мкм
АвтономностьНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяРоссия
Технология сканированияструктурированный подсвет, светодиодный проектор синего света
Камеры6 Мп, машинного зрения, сменные объективы со светофильтрами
Области сканированияS 140 × 110 × 130 мм; M 350 × 220 × 300 мм; L 580 × 380 × 460 мм
Рабочее расстояниеS 300 мм; M 600 мм; L 1000 мм
3D-разрешениеS 0,04 мм; M 0,10 мм; L 0,18 мм
Пределы допускаемой абсолютной погрешностиS ±0,024 мм; M ±0,036 мм; L ±0,040 мм
Время одного скана≥ 0,8 с
Размер объектовот 5 мм до 5 м
Режимы сканированиябез маркеров; с маркерами; на поворотном столе
Поворотный столавтоматический, ⌀32 см, нагрузка ≤ 60 кг
Метрологиязарегистрированный тип средств измерений, ежегодная поверка
Программное обеспечениеRV 3D Studio, бессрочная лицензия, бесплатные обновления
Форматы файловSTL, OBJ, PLY, PTX, ASCII; изображения JPEG, PNG, BMP, отчёты PDF; импорт CAD в STP
ИнтерфейсыUSB 3.0
Требования к ПКWindows 10 64 бит и новее; Intel Core i3/i5 ≥ 1,8 ГГц; ОЗУ ≥ 16 ГБ (оптимально Core i5/i7 10-го поколения, RTX 3050 8 ГБ, 64 ГБ)
Электропитание220 ± 22 В, 200 Вт
Условия эксплуатации+5…+35 °C, влажность ≤ 80 % без конденсата
Габариты сканирующего модуля450 × 410 × 125 мм
Вес сканера6 кг
СертификатЕАЭС (EAC)
- Сканирующий модуль
- Кабель USB 3.0 для подключения к ПК
- Комплект объективов со светофильтрами
- Кабель питания
- Комплект калибровочных полей
- Комплект подставок под калибровочные поля
- Штатив
- Спрей матирующий
- Маркеры на самоклеящейся бумаге
- Кейс
- Транспортировочная упаковка
- Поворотный стол ⌀32 см, до 60 кг, с кабелем USB 2.0 и блоком питания
- Поле для оценки оси поворотного стола
- Программа сканирования и обработки RV 3D Studio
- Паспорт и руководство пользователя
Состав поставки уточняется в коммерческом предложении
