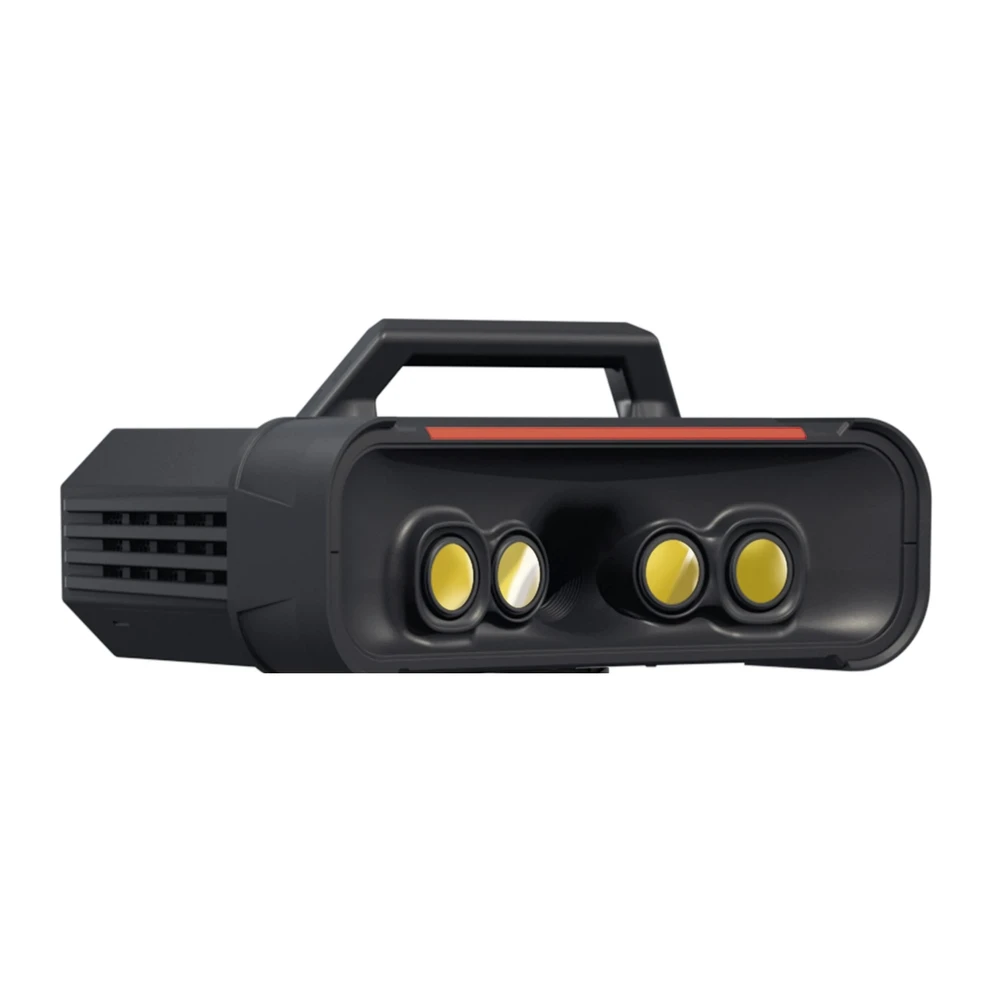

3D-сканер RangeVision Proton
Предзаказ
Артикул: 220004
RangeVision Proton - высокоточный 3D-сканер (стационарный, синий структурированный подсвет): точность от 0,005 мм, две зоны, работа на штативе или роботе.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Высокоточный 3D-сканер RangeVision Proton - стационарный сканер с синим структурированным подсветом, который работает на штативе или на промышленном роботе и коботе. Точность от 0,005 мм, камеры 9 Мп, две зоны сканирования в одном корпусе и объекты от 1 см до 1 м.
Сканер выпускается в двух модификациях: с зонами S и M или XS и M. Для каждой зоны настроена своя пара камер, а переключение выполняется программно, без замены оптики и ручной перекалибровки, поэтому цикл робота не прерывается. Рамная конструкция сохраняет калибровку при движениях манипулятора, а основание из углепластика уменьшает температурные деформации и держит точность в горячем цеху. Модуль крепится к фланцам роботов и коботов по ISO 9409-1, при необходимости интеграцию выполняют на площадке заказчика.
В стандартный комплект входят автоматический поворотный стол грузоподъёмностью 60 кг, усиленный штатив и программа RV 3D Studio без деления на версии. Proton подходит серийному производству для автоматизированного контроля качества деталей малого и среднего размера, аэрокосмической и автомобильной промышленности для сложных поверхностей, инструментальному производству для реверс-инжиниринга и измерения износа оснастки. Метрологический сканер для объектов до 5 м - RangeVision PRIME, другие модели - в разделе Стационарные 3D-сканеры.
Поворотный стол RangeVision Proton имеет диаметр 32 см и держит до 60 кг, а корпус сканера стоит на углепластиковой пластине с рамной конструкцией.
RangeVision ведёт полный цикл разработки и производства сканеров в России, каждый год показывает новинки на выставке RosMould, а её сканерами пользуются в том числе Pirelli и Ferrari. Подробнее - на странице бренда RangeVision. Описание модели у производителя - rangevision.com. Если останутся вопросы, наши специалисты помогут.
- Точность от 0,005 мм
- Две зоны в одном корпусе
- Камеры 9 Мп, синий подсвет
- Крепление к роботам по ISO 9409-1
- Поворотный стол до 60 кг
- Объекты от 1 см до 1 м

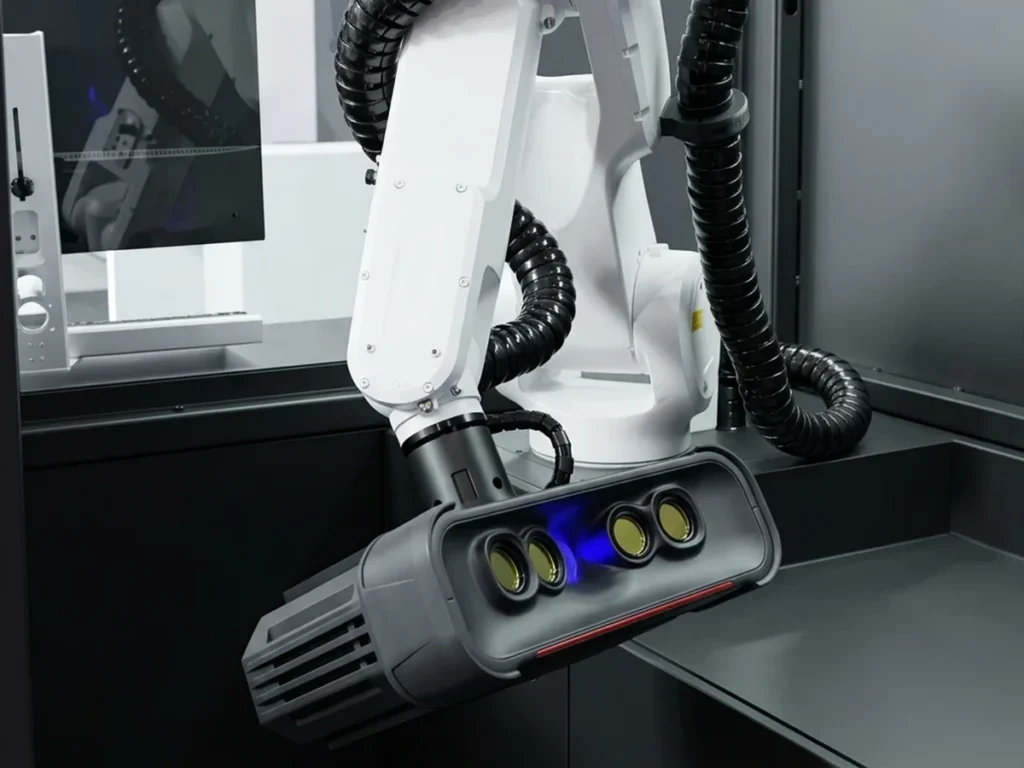

Две зоны сканирования
Для каждой зоны настроена своя пара камер, а переключение выполняется программно в RV 3D Studio, без касания сканера, замены оптики и перекалибровки. Робот снимает крупные участки и мелкие элементы детали в одном цикле.
01

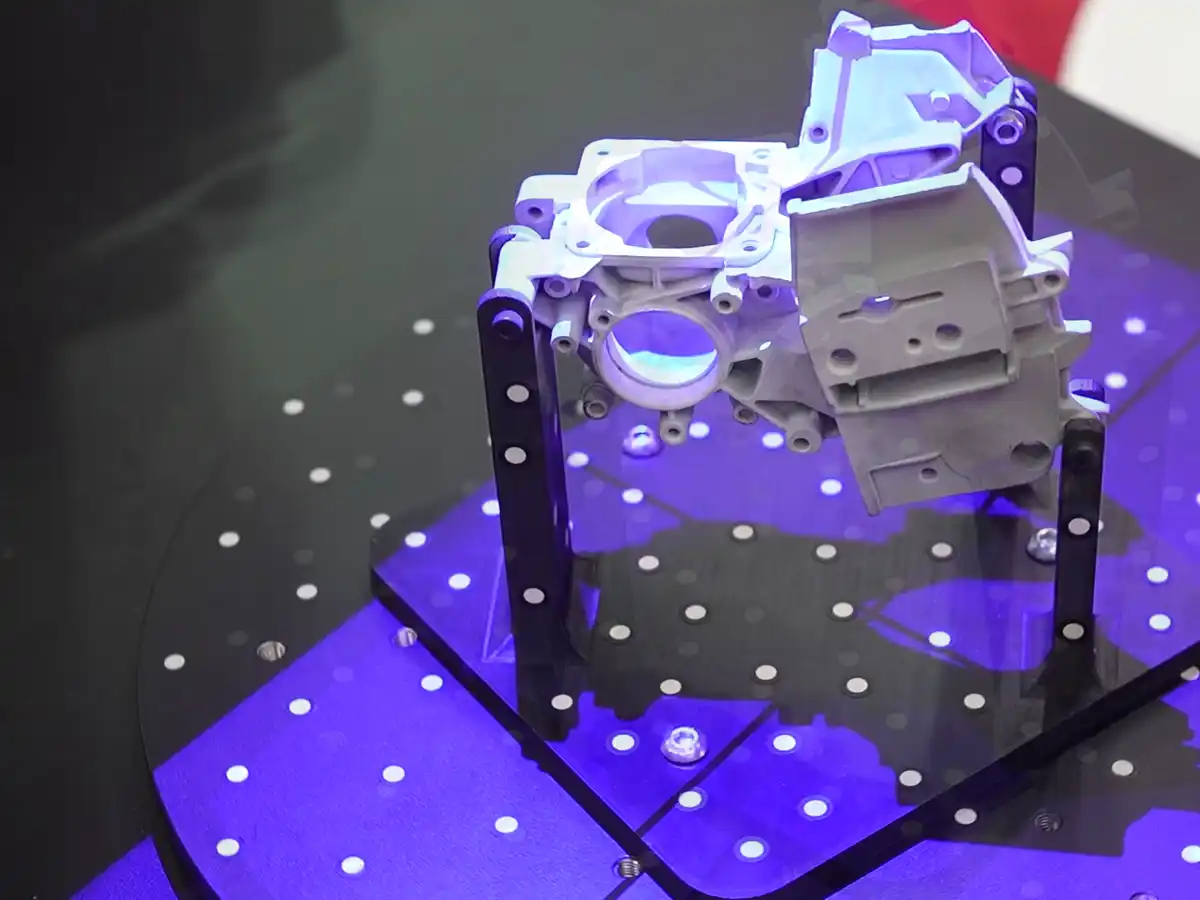

Автоматический поворотный стол
Стол диаметром 32 см и грузоподъёмностью 60 кг входит в стандартный комплект и автоматизирует сканирование даже при работе на штативе. Деталь поворачивается по команде программы, без ручной перестановки.
02

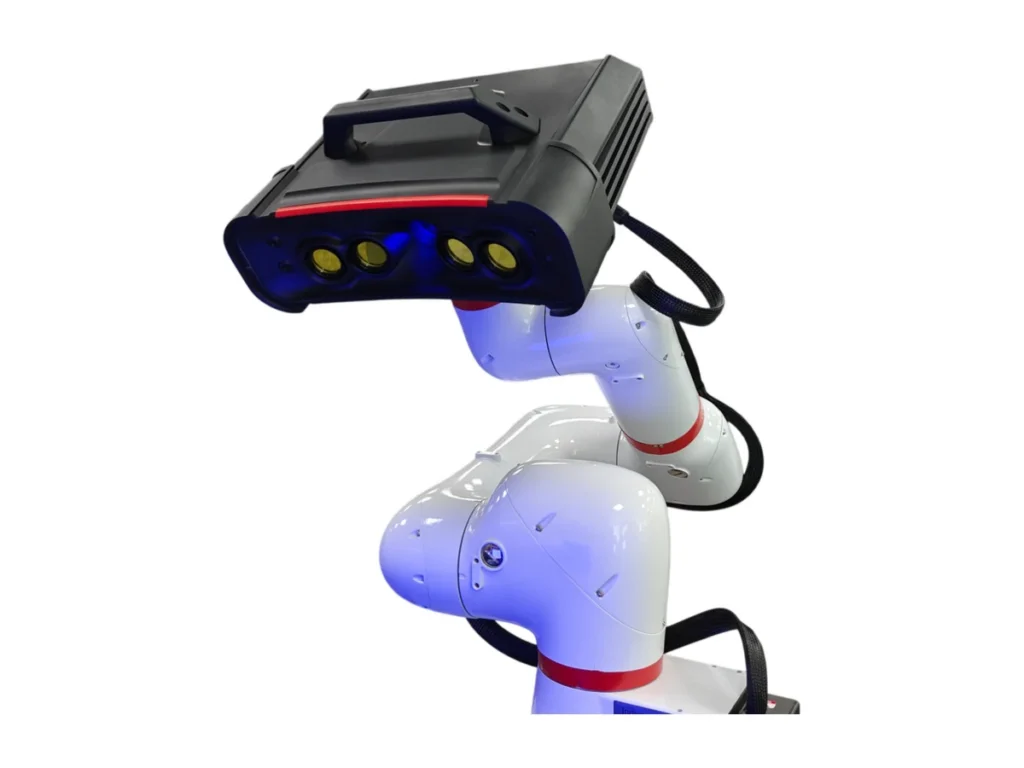

Работа на роботе и коботе
Модуль крепится к стандартным фланцам промышленных роботов и коботов по ISO 9409-1 и встраивается в существующие и новые ячейки любых производителей. Рамная конструкция и оптический блок выдерживают нагрузки и вибрации при движении манипулятора.
03

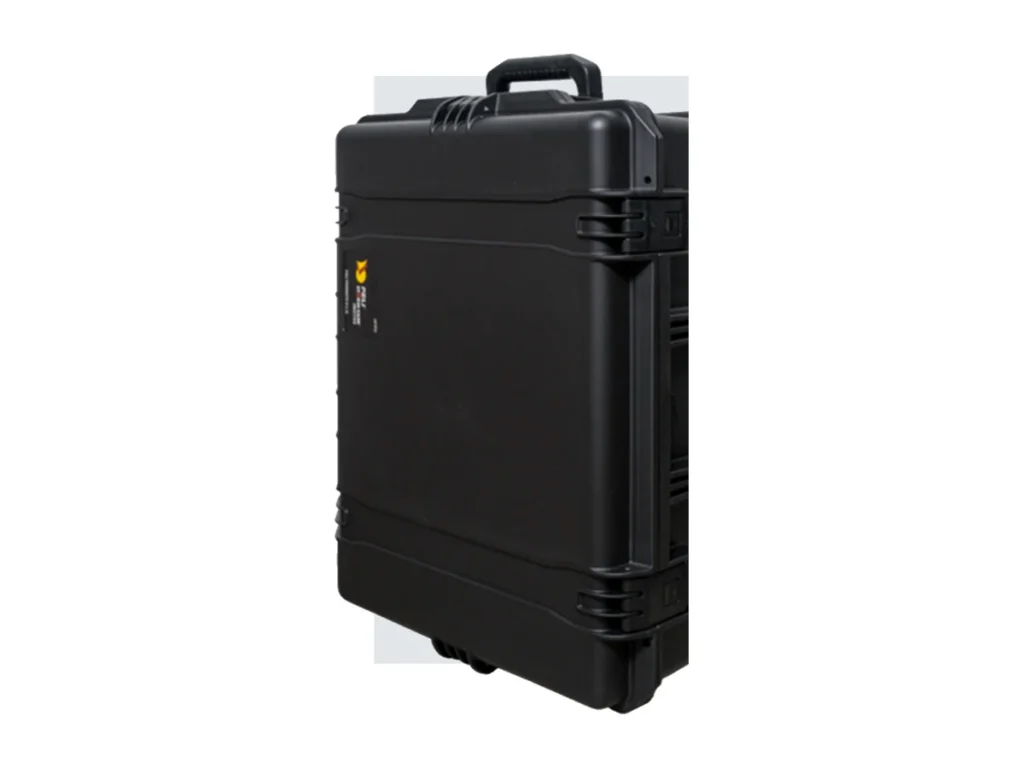

Защитный чемодан в комплекте
Сканер, калибровочные поля из углепластика и кабели хранятся и перевозятся в защитном чемодане с ложементом. Лицензионный ключ встроен в сканирующий модуль, полный состав - во вкладке «Комплектация».
04
Часто задаваемые вопросы
Метод построения® - официальный дилер RangeVision в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение. В стандартный комплект входят поворотный стол на 60 кг, усиленный штатив, калибровочные поля и программа RV 3D Studio.
Да. Proton работает стационарно на штативе с поворотным столом или в составе роботизированных ячеек.
Точность ±0,005 мм в зоне XS, ±0,010 мм в зоне S и ±0,015 мм в зоне M; 3D-разрешение - 0,032, 0,055 и 0,1 мм.
К промышленным роботам и коботам со стандартными фланцами по ISO 9409-1, в существующих и новых ячейках любых производителей. При глубокой интеграции в системы управления может быть предоставлен API.
Сканер находится в процессе внесения в Реестр средств измерений и в Реестр российской радиоэлектронной продукции.
Windows 10 64 бит и новее, процессор Intel Core i5 или i7 от 10-го поколения, видеокарта NVIDIA GeForce RTX 3050 8 ГБ, 64 ГБ ОЗУ (оптимально 128 ГБ) и порт USB 3.0.
БрендRangeVision
Тип сканераСтационарный
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
АвтономностьНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяРоссия
Технология сканированияструктурированный подсвет, синий LED
Разрешение камер9 Мп
Модификациизоны S и M или XS и M
Области сканированияS 230 × 110 × 140 мм; M 415 × 210 × 300 мм; XS 135 × 65 мм
Рабочее расстояниеXS 250 мм; S 360 мм; M 710 мм
3D-разрешениеXS 0,032 мм; S 0,055 мм; M 0,1 мм
ТочностьXS ±0,005 мм; S ±0,010 мм; M ±0,015 мм
Размер сканируемых объектовот 1 см до 1 м
Крепление на роботфланцы промышленных роботов и коботов по ISO 9409-1
Поворотный столавтоматический, ⌀32 см, грузоподъёмность 60 кг
Программное обеспечениеRV 3D Studio, полный функционал
ИнтерфейсUSB 3.0
Питание220 ± 22 В, 150 Вт
Требования к ПКWindows 10 64 бит и новее; Intel Core i5/i7 ≥ 10-го поколения; NVIDIA GeForce RTX 3050 8 ГБ; ОЗУ 64 ГБ (оптимально 128 ГБ); USB 3.0
Основание корпусауглепластиковая пластина, рамная конструкция
Габариты сканирующего модуля367 × 273 × 165 мм
Вес4,5 кг
СертификатЕАЭС, ТР ТС 004/2011 и 020/2011
- 3D-сканер RangeVision Proton
- Лицензионный ключ, встроенный в сканирующий модуль
- Кабель USB 3.0 для подключения к ПК
- Кабель питания для сети 220 В
- Комплект калибровочных полей из углепластика
- Усиленный штатив
- Защитный чемодан с ложементом
- Поворотный стол ⌀32 см, грузоподъёмность 60 кг, с кабелем USB 2.0, блоком питания и кабелем
- Программа сканирования и обработки RV 3D Studio
- Паспорт на сканер
- Руководство пользователя
Состав поставки уточняется в коммерческом предложении
