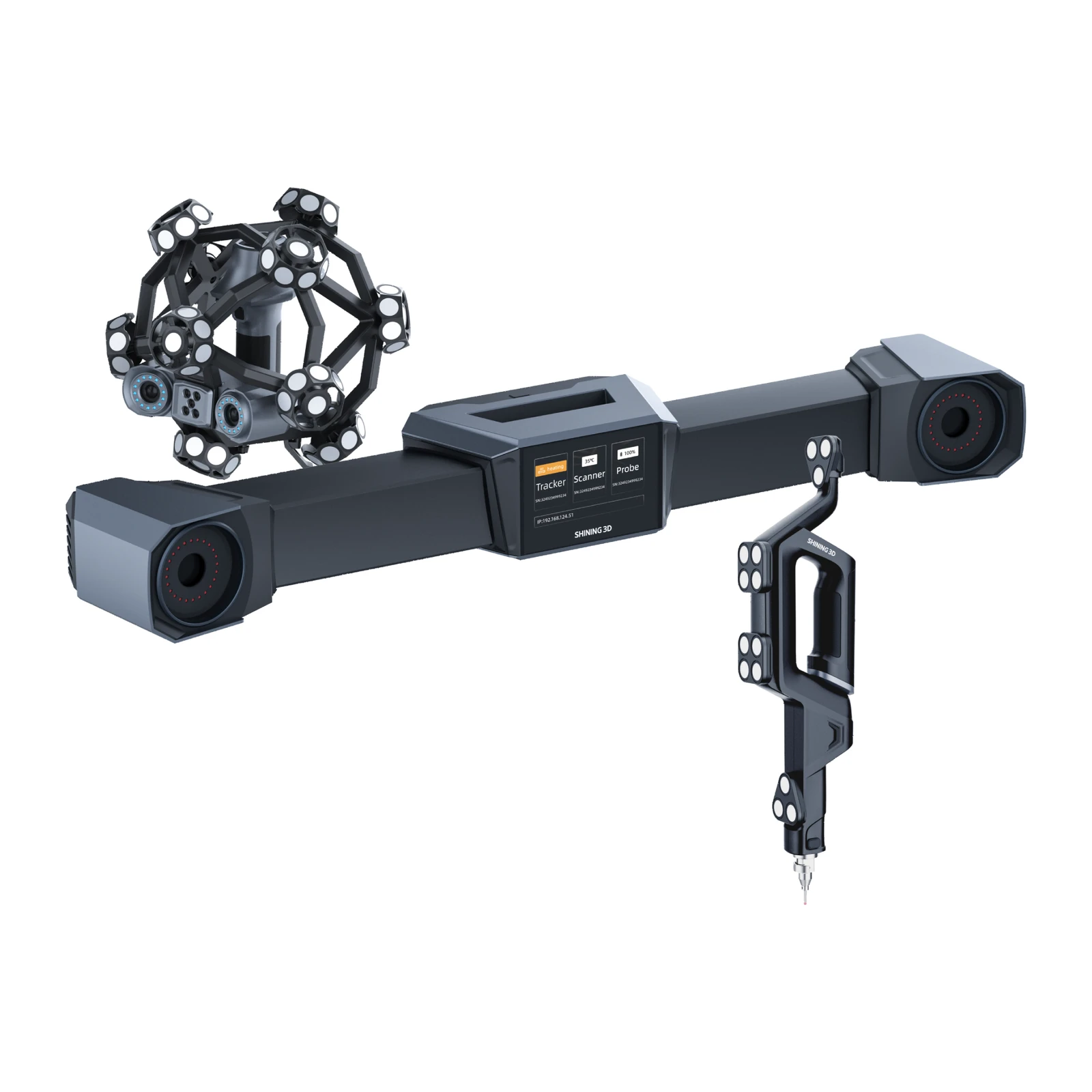

3D-сканер Shining 3D FreeScan Trak ProW+
Предзаказ
Артикул: 210017
Shining 3D FreeScan Trak ProW+ - 3D-сканер (оптический трекинг): до 8,6 м, 156 м³, точность 0,023 мм. Для крупных деталей и контроля.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

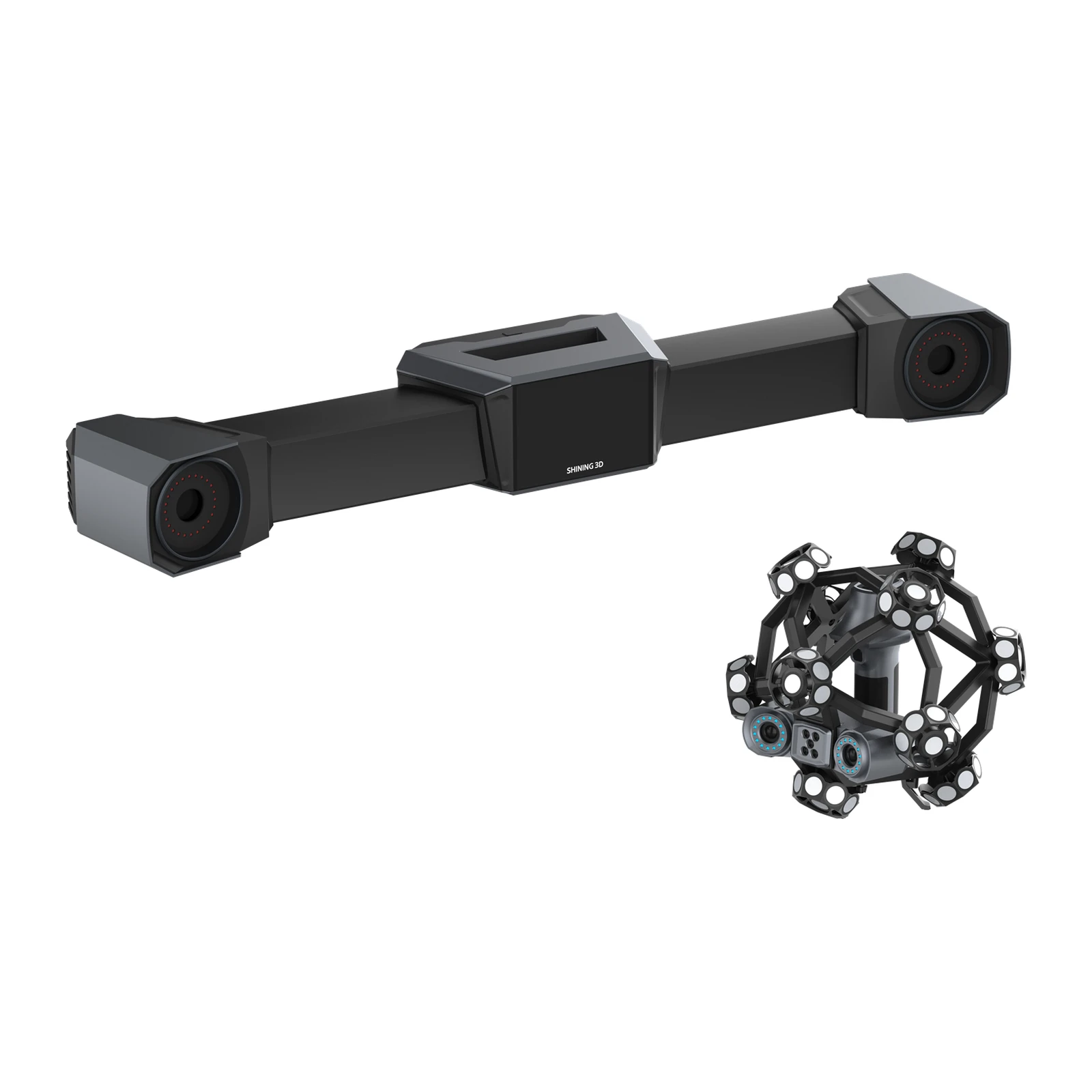

3D-сканер Shining 3D FreeScan Trak ProW+ - беспроводная система оптического трекинга для измерения крупных изделий: кузовов, корпусов судов, турбин, оснастки. Трекер видит сканер на расстоянии до 8,6 м и охватывает с одной точки 156 м³, точность 0,023 мм, скорость до 7 600 000 точек в секунду.
Трекер (измерительная камера на штативе) в реальном времени следит за метками на корпусе сканера, поэтому маркеры на деталь не клеят и съёмка идёт быстро. Большой объём с одной точки сокращает перестановки трекера, на которых обычно копится ошибка. Режимов три: 93 лазерные линии для быстрой съёмки, 25 для деталей, одна линия для глубоких карманов. Данные идут без кабеля, а видеофотограмметрия VPG держит объёмную точность 0,044 + 0,012 мм/м.
Trak ProW+ подходит для контроля кузова и отверстий в листовом металле, проверки гидротурбин и буровых долот, обмера корпусов судов и рельсового транспорта. Модуль контроля с сертификатом PTB строит отчёт, данные открываются в EXModel Pro, Geomagic и PolyWorks. Ручной беспроводной сканер для деталей поменьше - FreeScan UE Pro2, другие модели - в разделе Промышленные 3D-сканеры.
Shining 3D работает с 2004 года, клиенты компании есть более чем в 100 странах. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Трекинг до 8,6 м, объём 156 м³
- Без маркеров на детали
- До 7,6 млн точек в секунду
- 93, 25 и 1 лазерная линия
- Беспроводная работа
- Поверка по VDI/VDE 2634 и ISO 10360

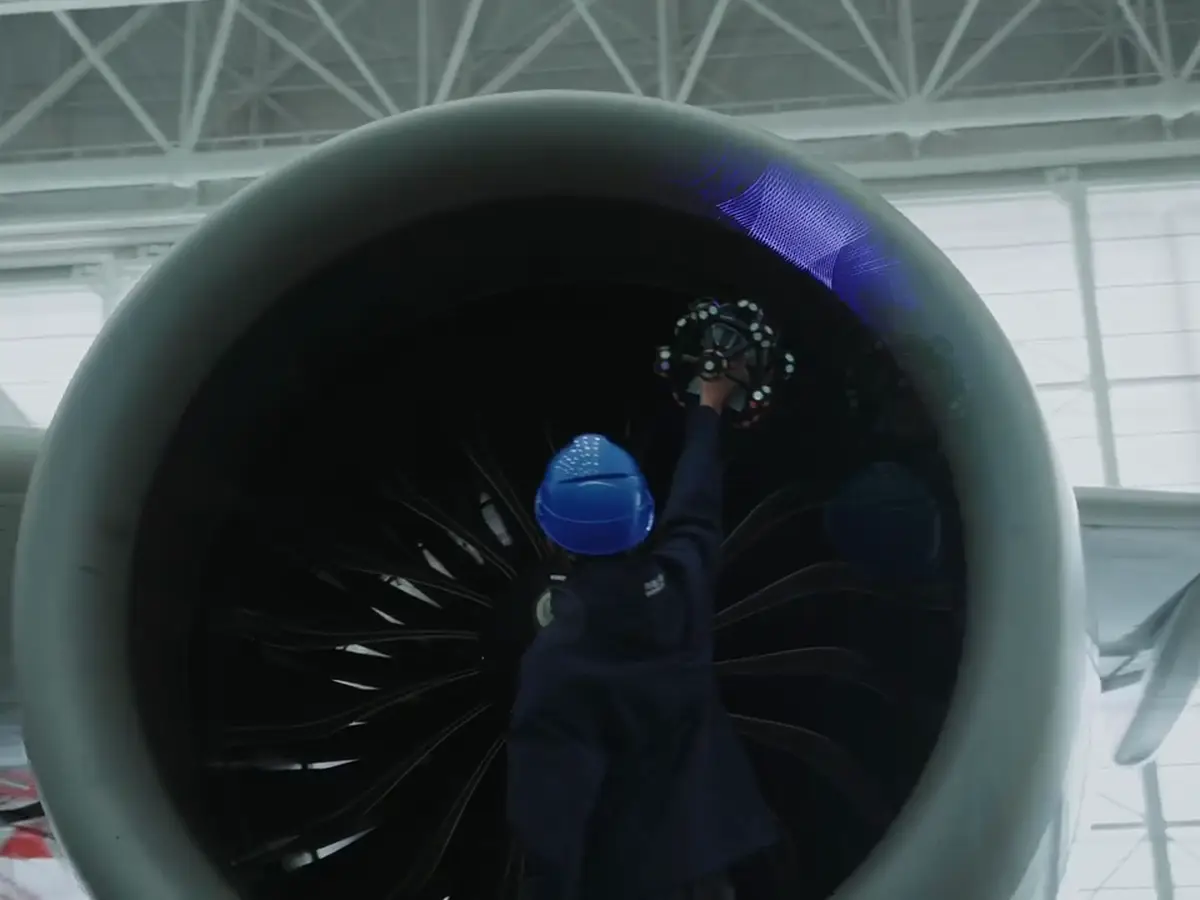

Трекинг до 8,6 м
Трекер видит сканер на расстоянии до 8,6 м и охватывает с одной точки до 156 м³: двигатель самолёта или кузов снимают без перестановки системы. Чем меньше перестановок, тем меньше накопленная ошибка.
01

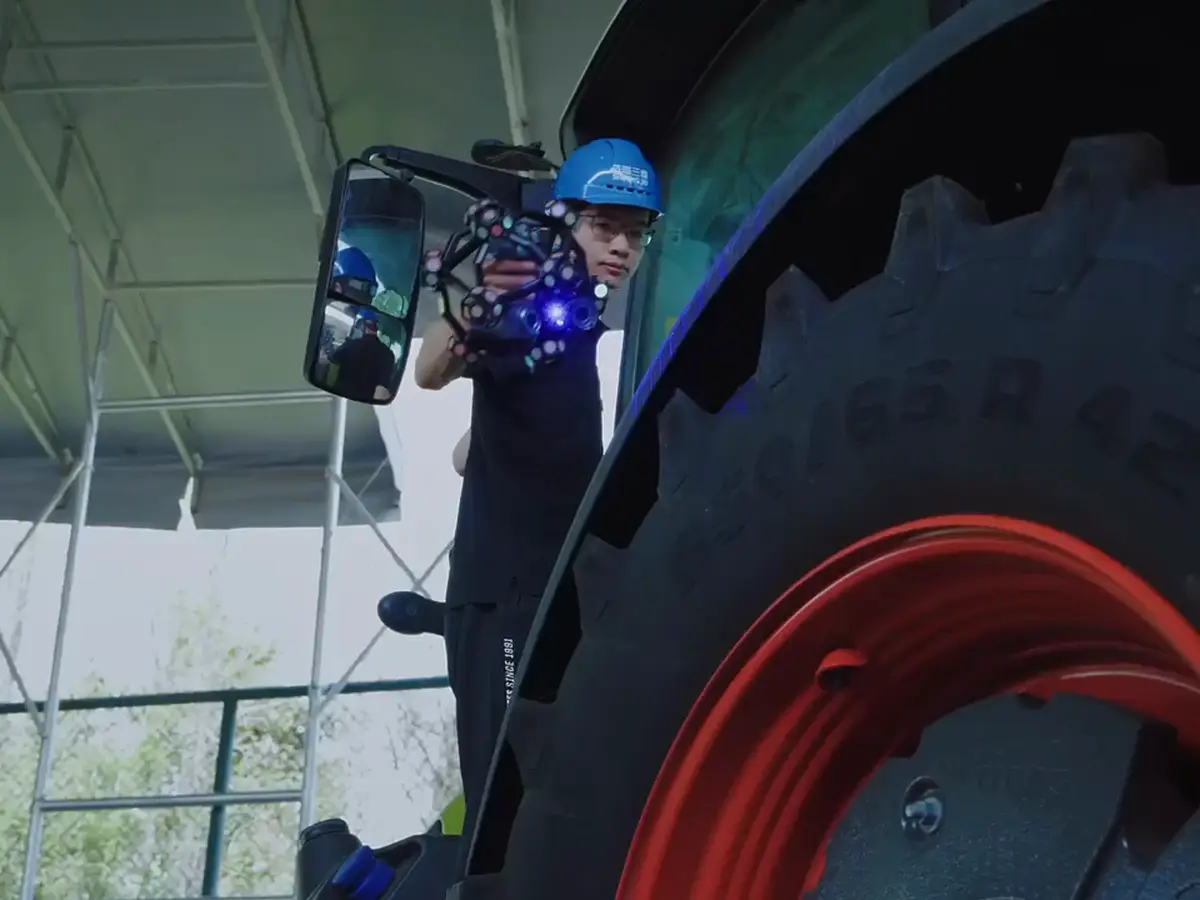

Без маркеров на детали
Трекер следит за метками на корпусе сканера и определяет его положение в реальном времени, поэтому маркеры на изделие не наклеивают. Подготовка короче, а съёмка крупной техники идёт быстро.
02

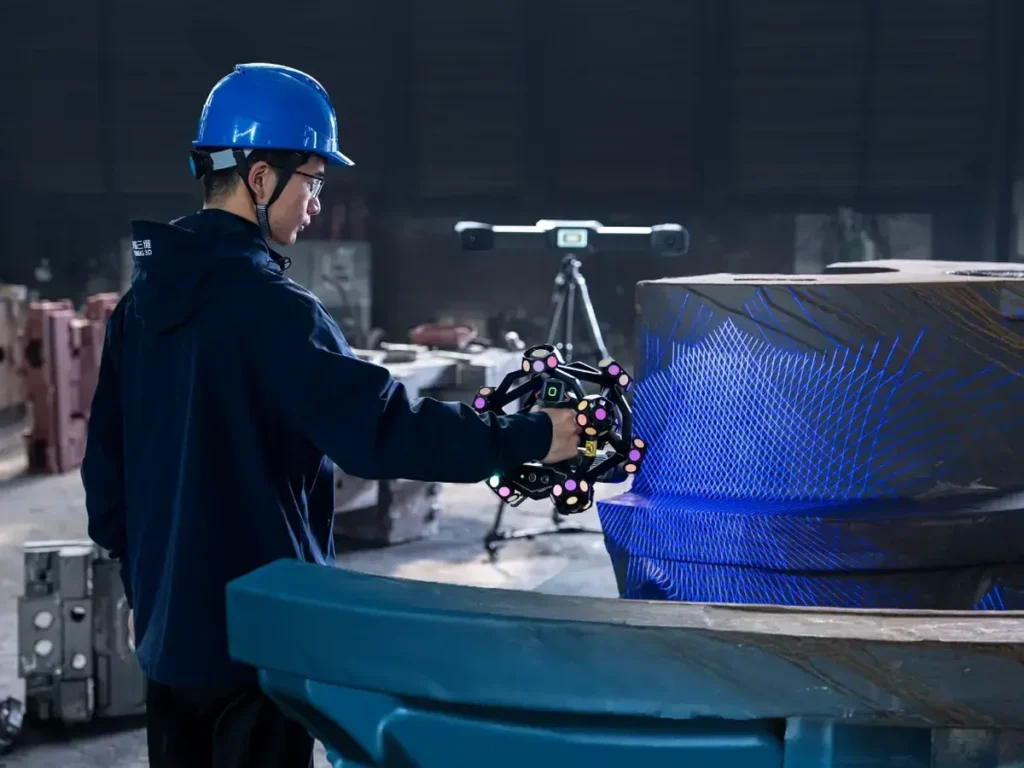

Три лазерных режима
93 перекрёстные лазерные линии быстро покрывают большие поверхности, 25 линий снимают мелкие элементы, одна линия заглядывает в глубокие карманы и отверстия. Скорость - до 7 600 000 точек в секунду.
03

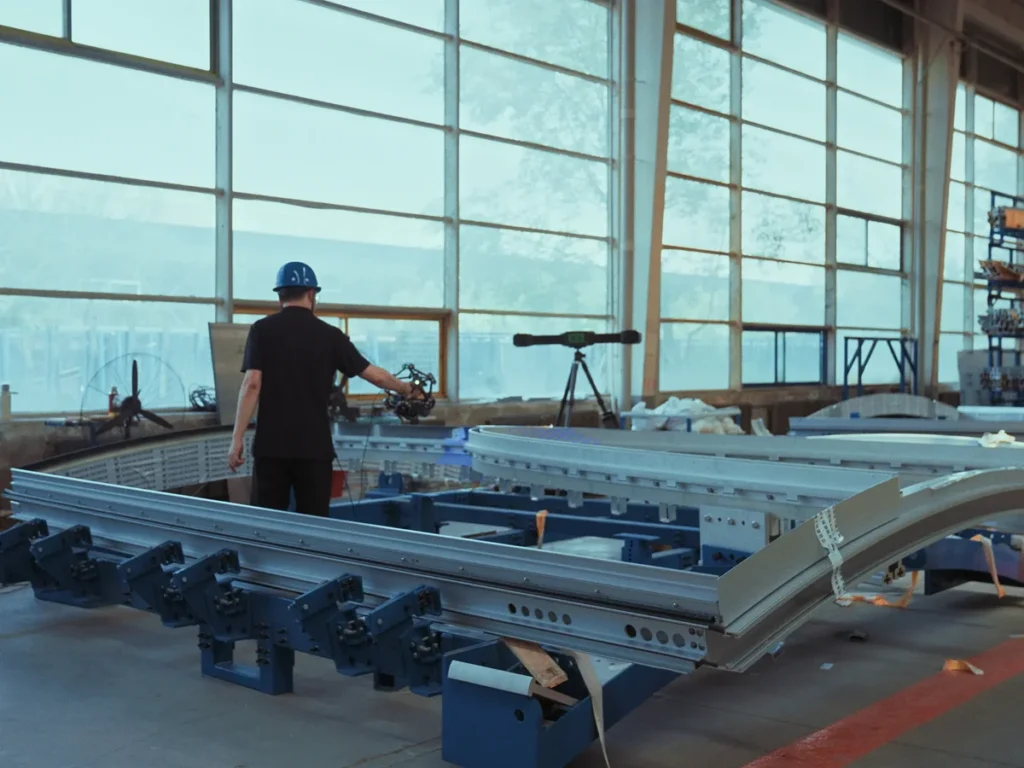

Беспроводная работа
Встроенный компьютер и модуль беспроводной связи обрабатывают данные и передают их без кабеля, на экране сканера видно состояние системы. Скорость в беспроводном и проводном режиме одинаковая.
04

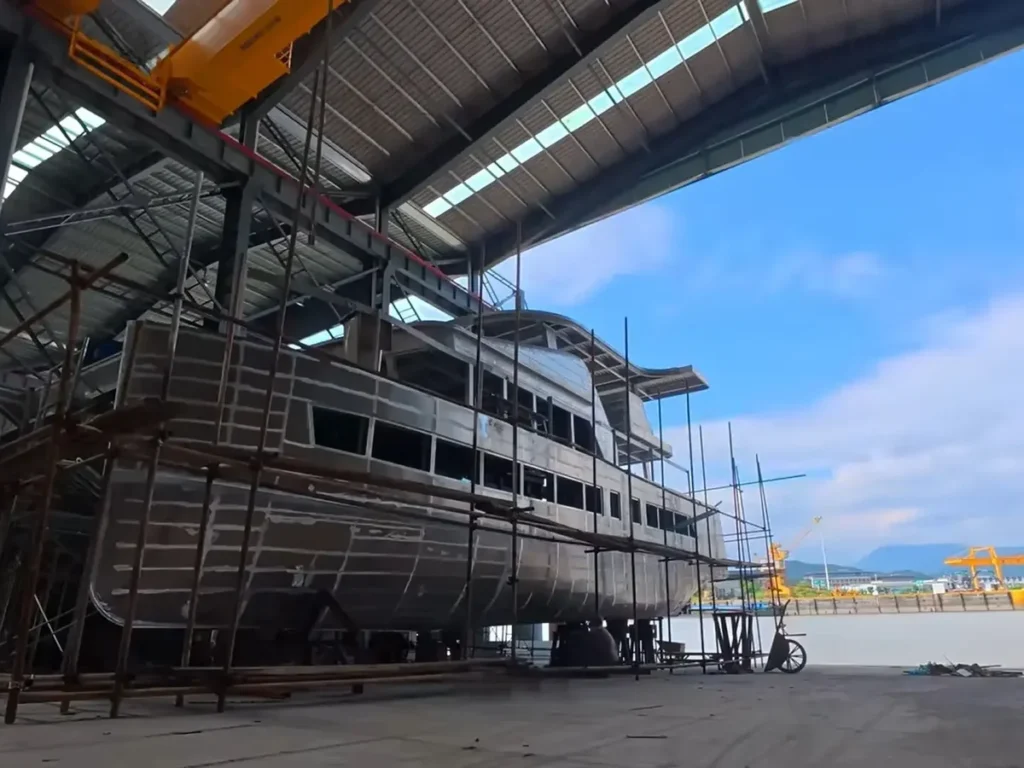

Обмер корпусов судов
Система снимает корпуса судов и детали обшивки внутри цеха и на открытой площадке. Данные идут на контроль и реверс-инжиниринг.
05

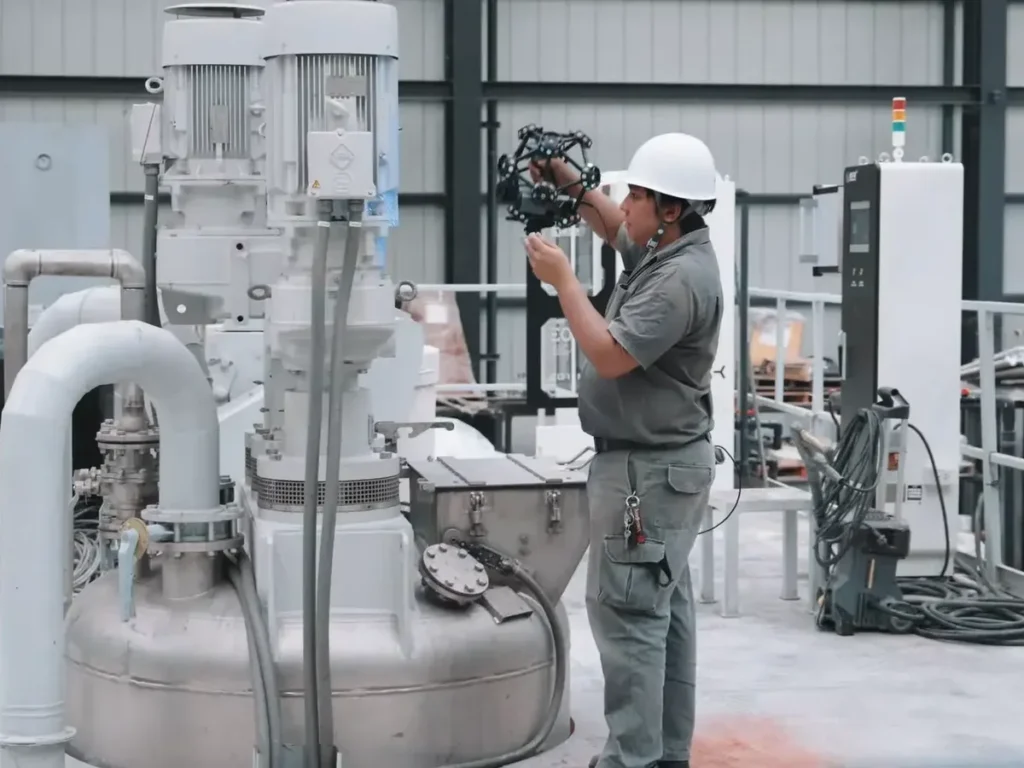

Оснастка и оборудование
Trak ProW+ измеряет формы, оснастку и нестандартное оборудование целиком, без маркеров на поверхности. Скан сравнивают с CAD-моделью и находят деформации и износ.
06

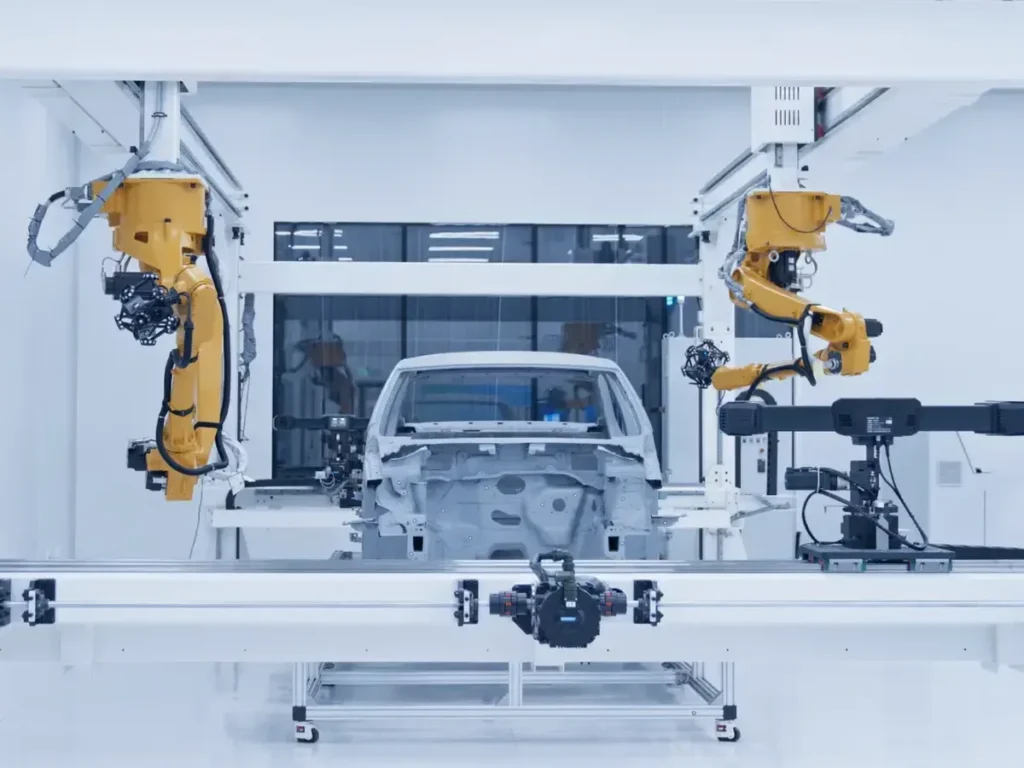

Автоматизированный контроль
Для очень крупных изделий Shining 3D собирает решения из нескольких систем, которые работают вместе и охватывают всю площадь. Систему можно встроить в линию с роботами для контроля кузовов.
07
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Для большинства деталей нет: трекер сам отслеживает положение сканера. Для очень больших поверхностей маркеры рекомендуют ради максимальной точности.
До 156 м³ при расстоянии трекинга до 8,6 м. Объёмная точность зависит от объёма: 0,046 мм на 12 м³ и 0,156 мм на 156 м³.
Нет. По беспроводной связи идут только данные, пропускная способность в беспроводном и проводном режиме одинаковая.
Больше лазерных линий и выше скорость: 93 и 25 линий против 50 и 7, 7 600 000 точек в секунду против 5 500 000. Объём трекинга - до 156 м³ против 100 м³.
Да. Shining 3D предлагает к системе щупы FreeProbe: они снимают координаты точек в скрытых зонах без построения сетки.
БрендShining 3D
Тип сканераТрекер
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияВстроенная
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Типсистема оптического трекинга со сканером
Режимы93 лазерные линии; 25 лазерных линий; 1 линия
Точность0,023 мм
Объёмная точность0,046 мм (12 м³); 0,063 мм (36 м³); 0,088 мм (60 м³); 0,125 мм (100 м³); 0,156 мм (156 м³)
Объёмная точность с VPG0,044 + 0,012 мм/м
Скорость сканирования7 600 000 точек/с
Шаг точек0,01-10 мм
Расстояние трекинга≤ 8,6 м
Объём трекинга≤ 156 м³
Подключениебеспроводное и по оптоволоконному кабелю
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыSHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping
