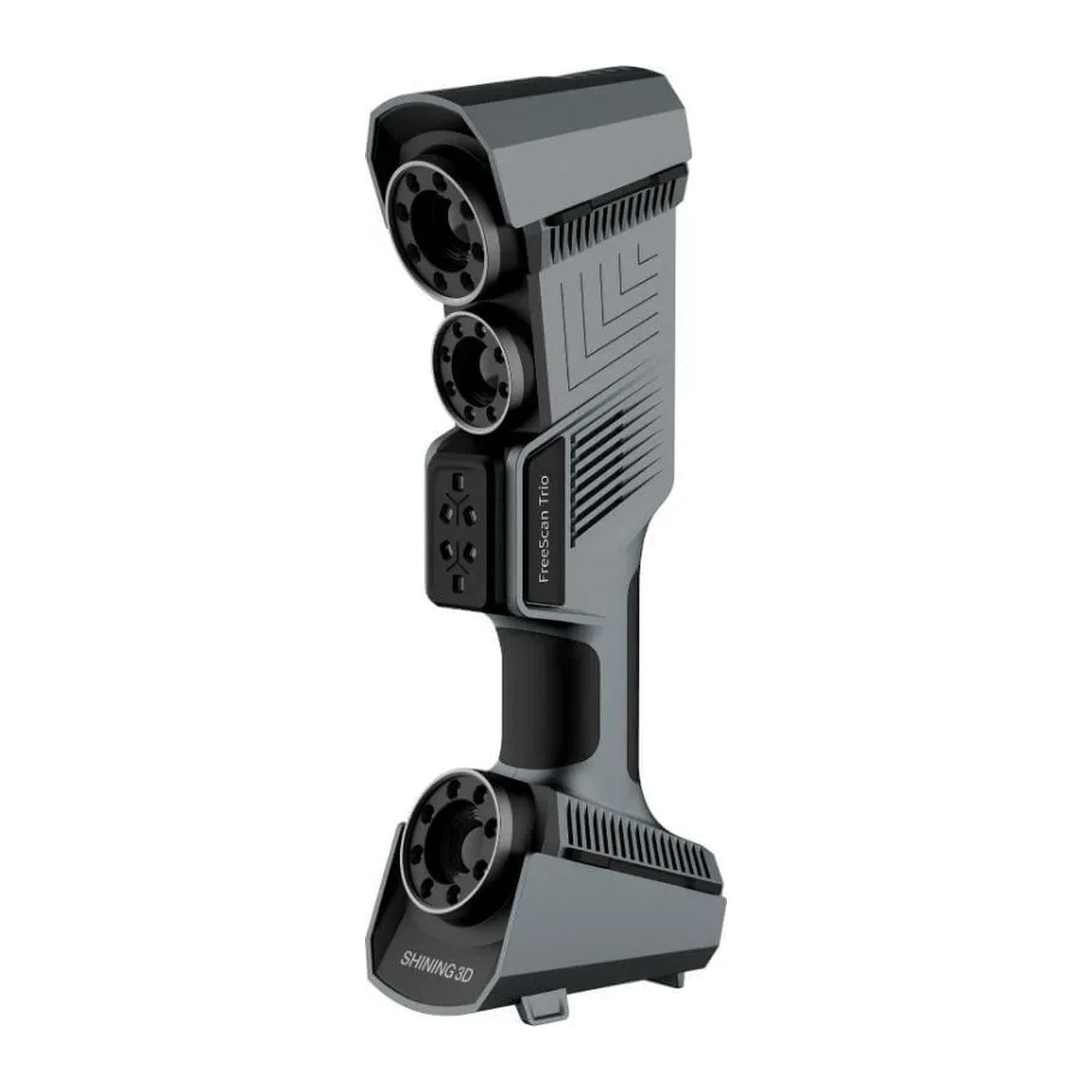

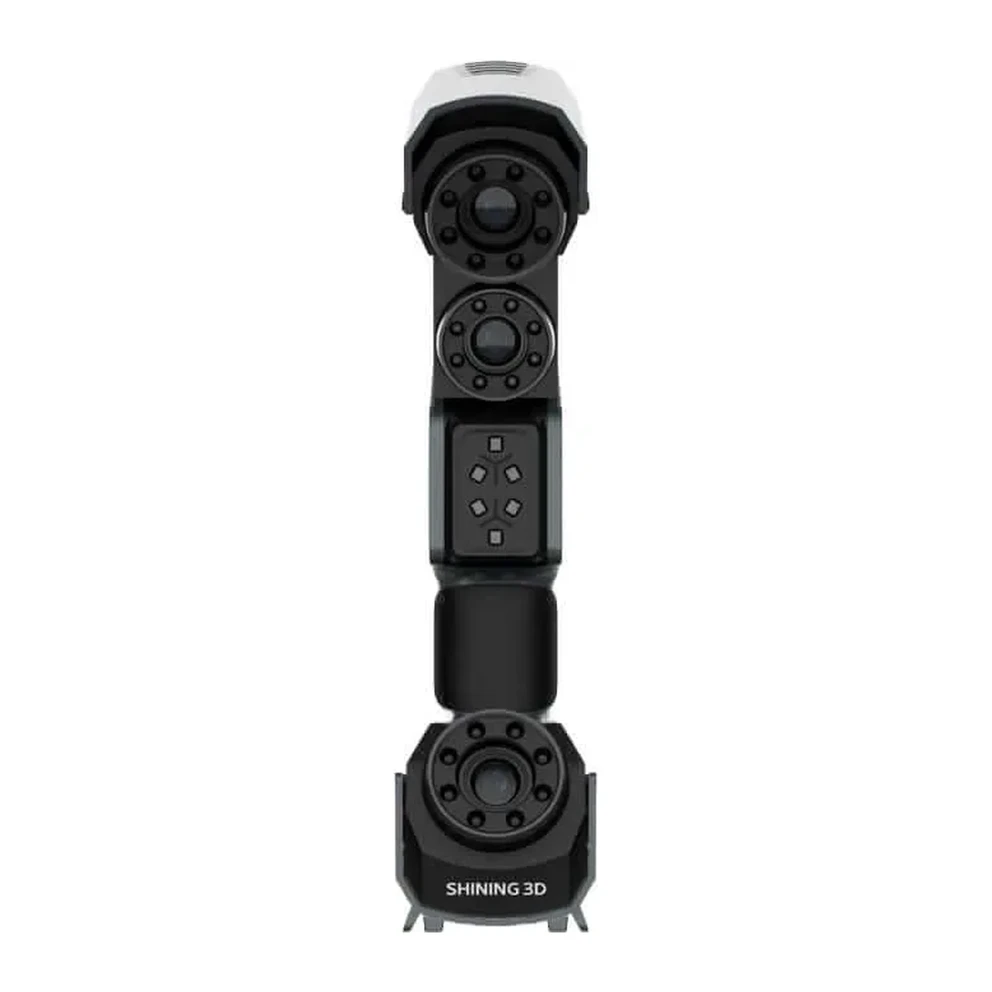

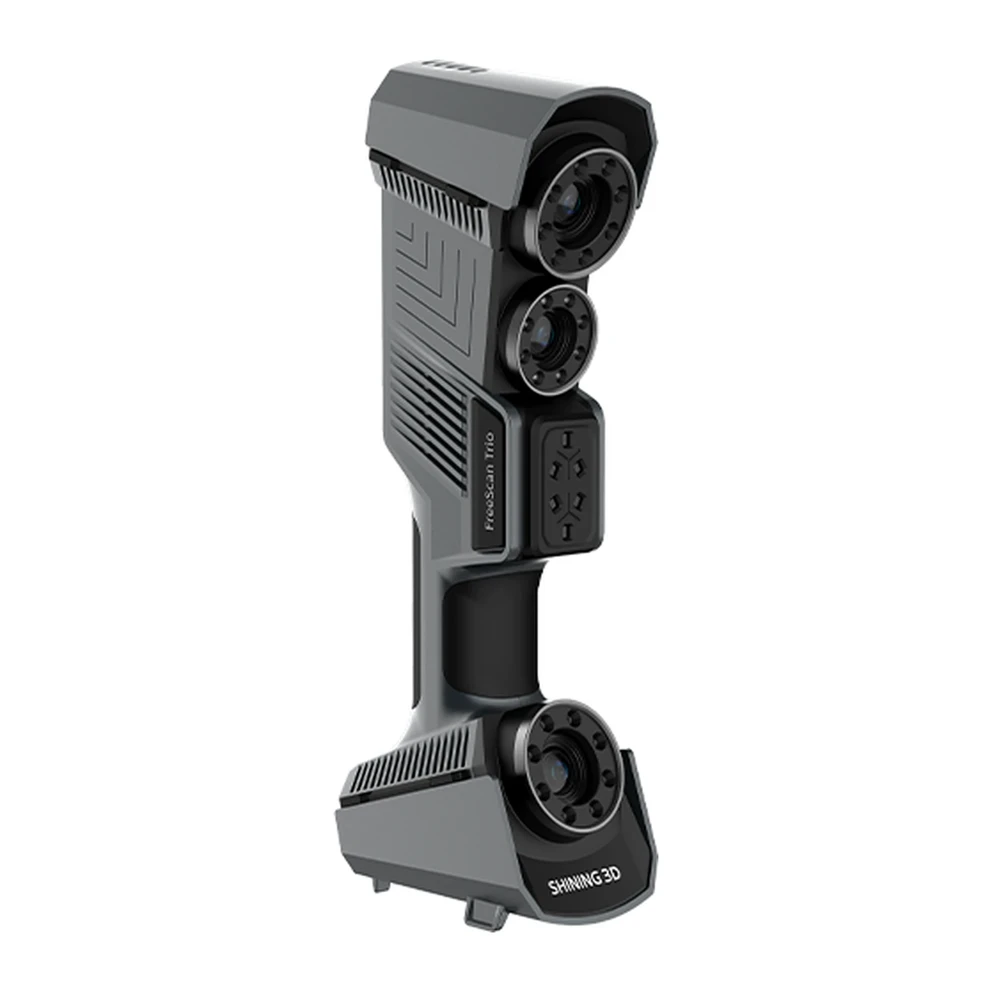

3D-сканер Shining 3D FreeScan Trio
Предзаказ
Артикул: 210024
Shining 3D FreeScan Trio - промышленный 3D-сканер (ручной, лазерный): 98 линий без маркеров, точность 0,02 мм, до 3 010 000 точек/с.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Промышленный 3D-сканер Shining 3D FreeScan Trio - ручной метрологический лазерный сканер, который снимает без маркеров: 98 лазерных линий и собственная система позиционирования обходятся без меток на детали. Точность 0,02 мм по маркерам, скорость до 3 010 000 точек в секунду.
Три промышленные камеры по 5 Мп снимают мелкие элементы чётко. Режимов пять: 98 линий без маркеров, 26 линий для быстрой съёмки, 7 параллельных для деталей, 26 или одна линия для глубоких отверстий, карманов и рёбер. Видеофотограмметрия VPG без кодовых меток держит на крупных деталях объёмную точность 0,02 + 0,015 мм/м. Лазер мало зависит от освещения, поэтому чёрные и блестящие поверхности снимаются без потерь.
Trio подходит автопроизводителям для контроля кузова и отверстий в листовом металле, авиации для двигателей и фюзеляжей, энергетике для турбин и буровых долот, транспортному машиностроению. Данные открываются в SHINING3D Inspect, PolyWorks, Geomagic и EXModel Pro. Модель с беспроводной передачей - FreeScan UE Pro2, другие - в разделе Промышленные 3D-сканеры.
Шаг точек FreeScan Trio - от 0,01 до 3 мм, поле зрения - до 650 × 580 мм. Данные сохраняются в ASC, OBJ, STL и PLY и открываются в SHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro и BlueStar Mapping. Точность подтверждена по VDI/VDE 2634 часть 3 и ISO 10360 в лаборатории, аккредитованной по ISO/IEC 17025. Shining 3D FreeScan Trio имеет сертификаты CE, FCC, RoHS, WEEE, KC, FDA, UKCA и TISAX, корпус защищён по IP50. Режим 98 линий снимает без меток, а режим 26 линий с метками и фотограмметрией держит объёмную точность 0,02 + 0,015 мм/м на крупных деталях. Три камеры по 5 Мп дают плотное облако точек.
Точность метрологических сканеров Shining 3D подтверждают в лаборатории компании, аккредитованной по ISO/IEC 17025. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- 98 лазерных линий без маркеров
- Точность 0,02 мм
- Три камеры по 5 Мп
- До 3 010 000 точек в секунду
- Фотограмметрия VPG

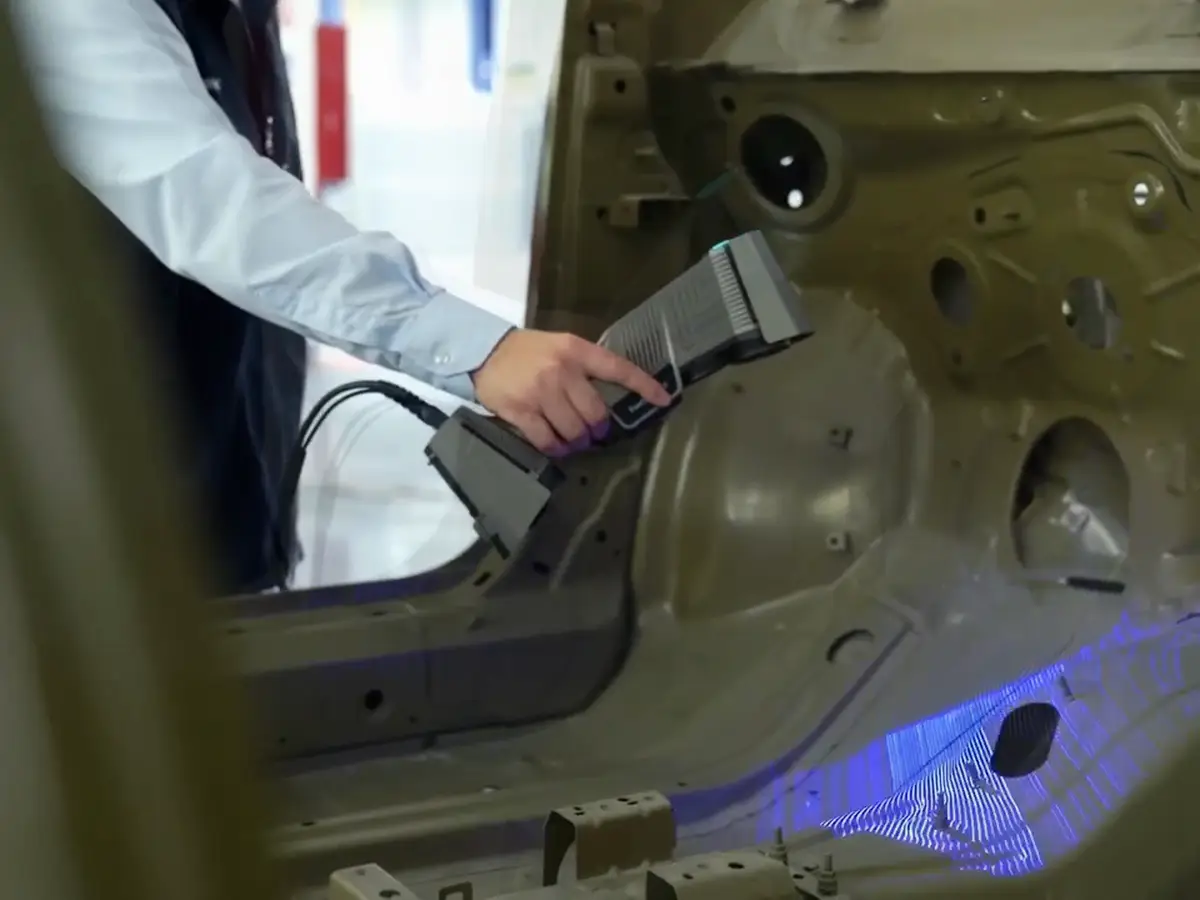

Сканирование без маркеров
98 лазерных линий и система позиционирования по геометрии позволяют снимать без меток на детали. Подготовка короче, а кузов и днище автомобиля снимаются за один проход.
01

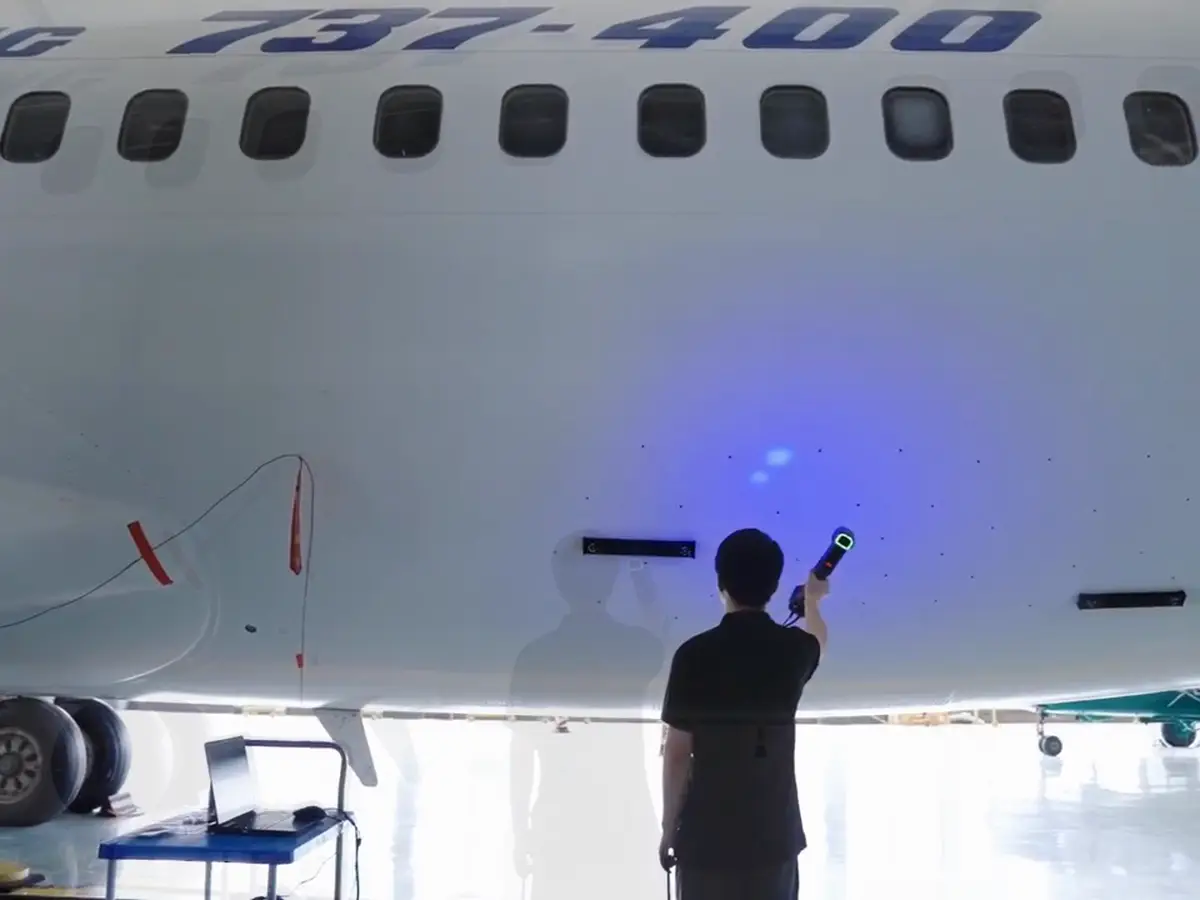

Крупные детали с VPG
Видеофотограмметрия VPG без кодовых меток уточняет положение маркеров прямо во время съёмки. На фюзеляжах, двигателях и турбинах объёмная точность - 0,02 + 0,015 мм/м.
02

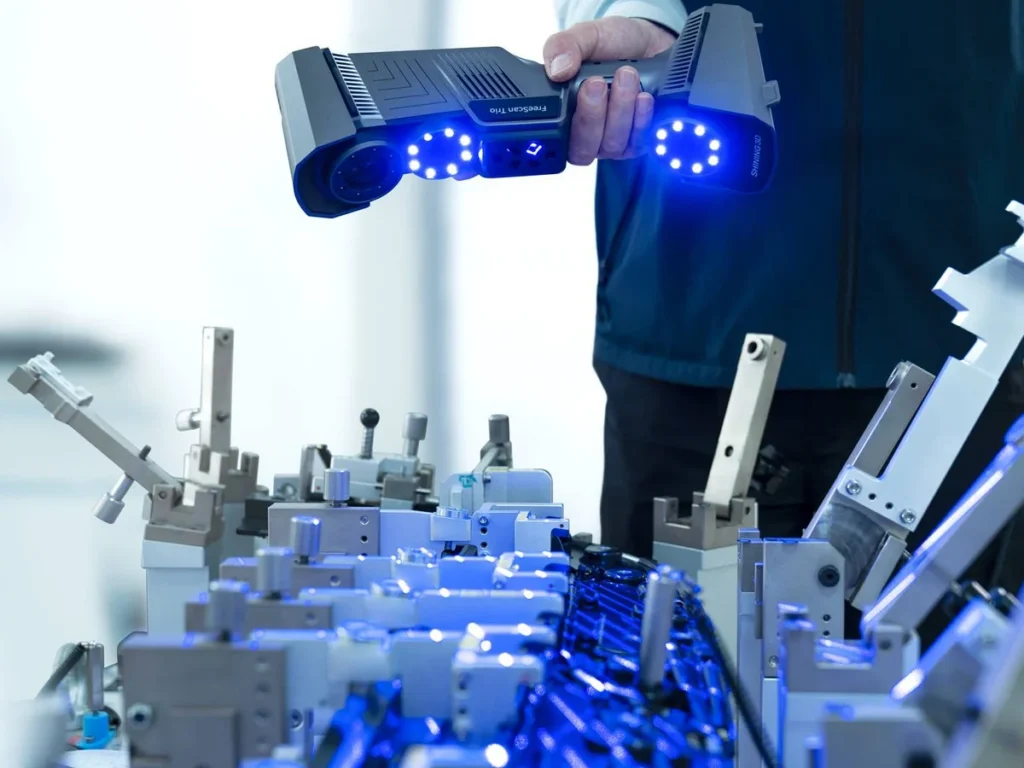

Три камеры по 5 Мп
Три промышленные камеры по 5 Мп снимают мелкие элементы и кромки с метрологической точностью 0,02 мм. Точность каждого сканера проверяют по VDI/VDE 2634 и ISO 10360.
03

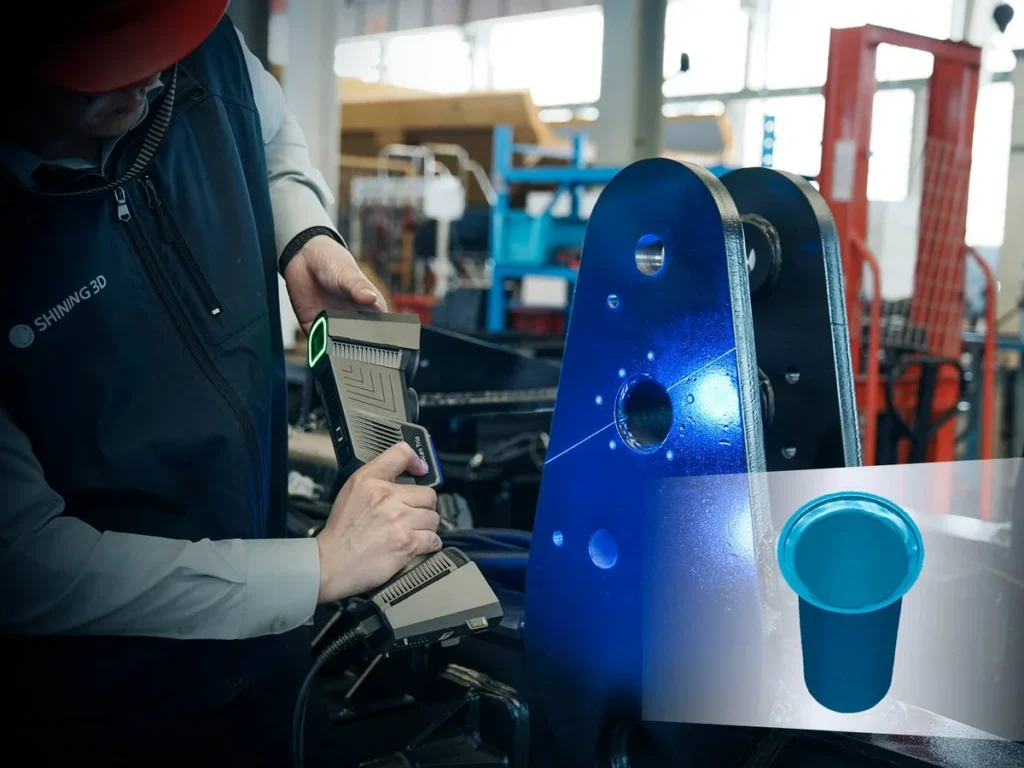

Глубокие отверстия и карманы
Режимы с 26 линиями и одной линией и подобранный угол камер снимают отверстия, глубокие карманы и тонкие рёбра, куда другие режимы не заглядывают.
04

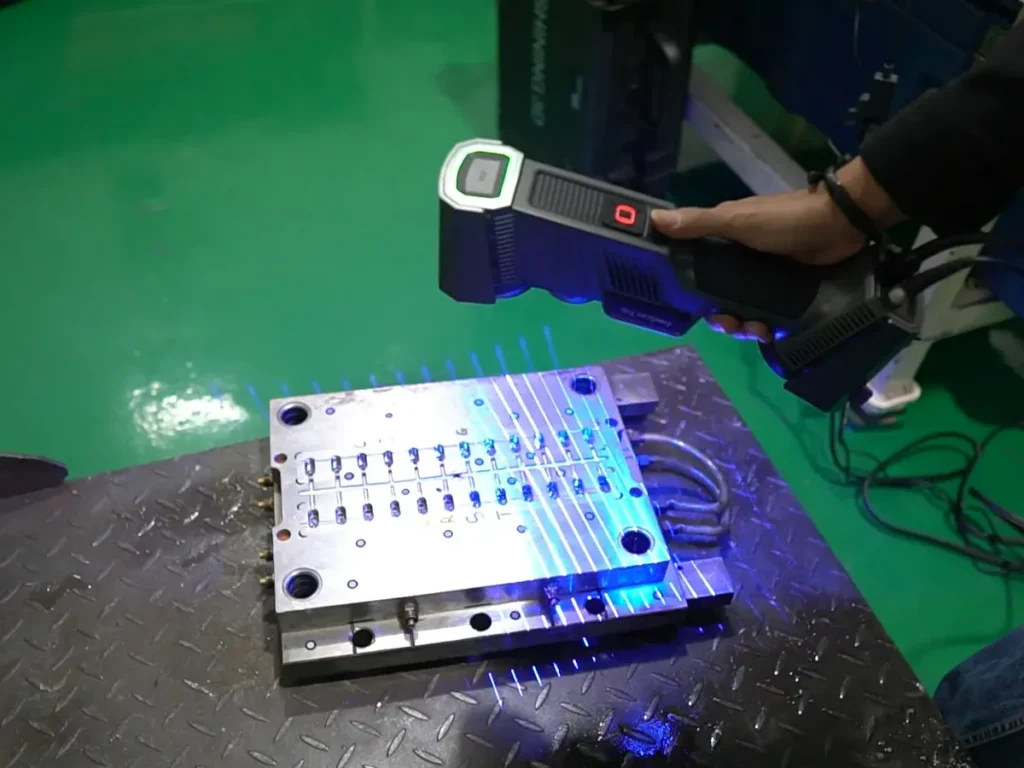

Формы и оснастка
Сканер снимает литьевые формы и оснастку вместе с мелкими элементами. Скан сравнивают с CAD-моделью и находят износ и отклонения.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Да. Если у детали выраженная форма, режим 98 линий совмещает кадры по геометрии, без маркеров.
Да. Лазерный режим мало зависит от окружающего света и хорошо снимает тёмные и отражающие поверхности.
Да. Встроенная фотограмметрия даёт объёмную точность до 0,02 + 0,015 мм/м.
ASC, OBJ, STL и PLY.
Для контроля - SHINING3D Inspect, PolyWorks и Geomagic Control X, для реверс-инжиниринга - EXModel Pro и Geomagic Design X.
БрендShining 3D
Тип сканераРучной
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияВстроенная
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиние лазерные линии
Режимы98 линий без маркеров; 26 линий; 7 параллельных линий; 26 или 1 линия для глубоких отверстий
Точность0,02 мм
Объёмная точность0,02 + 0,015 мм/м (с фотограмметрией)
Скорость сканирования≤ 3 010 000 точек/с
Максимальное поле зрения650 × 580 мм
Шаг точек0,01-3 мм
Камеры3 × 5 Мп
ФорматыASC, OBJ, STL, PLY
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыSHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping

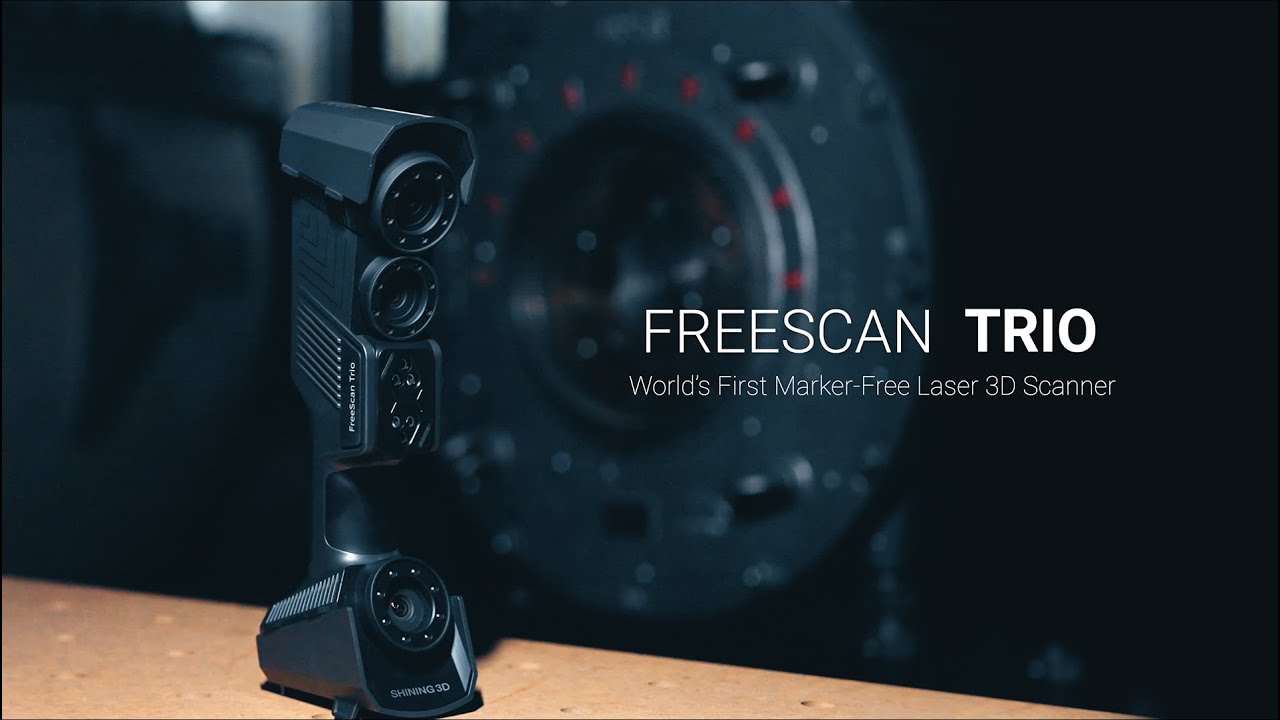

FreeScan Trio: обзор сканера (англ.)
FreeScan Trio: днище автомобиля без маркеров (англ.)

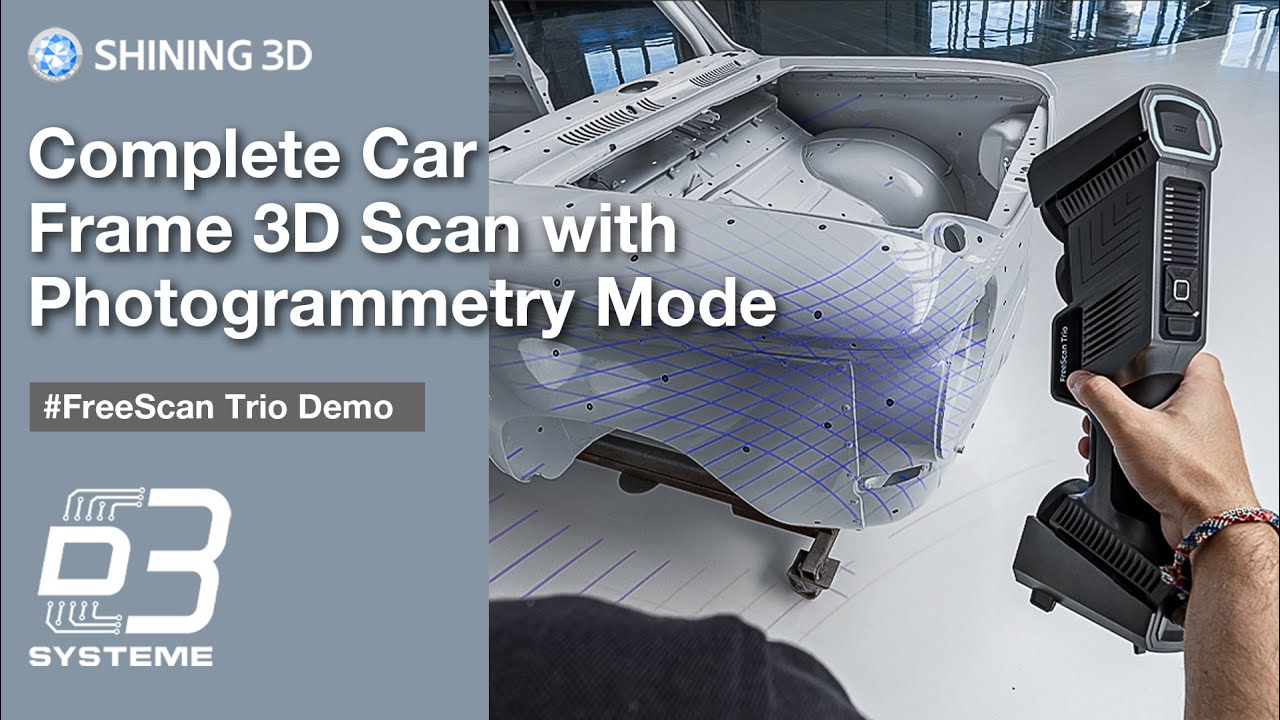

FreeScan Trio: крупные объекты (англ.)
