Система 3D-контроля Shining 3D RobotScan Q12
Предзаказ
Артикул: 210030
Shining 3D RobotScan Q12 - роботизированный 3D-сканер: кобот, сканер OptimScan Q12 и стол до 20 кг. Для автоматического контроля деталей до 500 мм.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

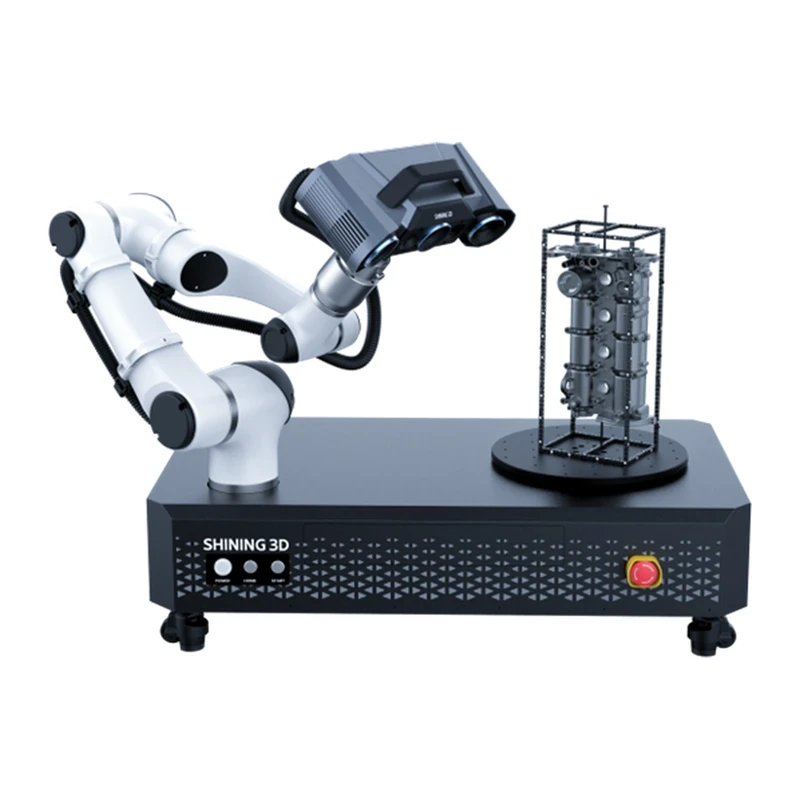

Роботизированный 3D-сканер Shining 3D RobotScan Q12 - готовая ячейка автоматического 3D-контроля: коллаборативный робот, сканер OptimScan Q12, поворотный стол и шкаф управления в одной базе. Детали до 500 мм, стол до 20 кг, радиус работы робота 800 мм.
Программа RobotScan Control управляет роботом, столом и сканером: путь задают один раз, дальше система сама снимает каждую деталь партии. Модуль SHINING3D Inspect с сертификатом PTB сравнивает скан с CAD-моделью и выпускает отчёт, данные передаются в MES завода. Сканер синего света даёт точность до 0,005 мм, поэтому ячейка подходит для деталей со сложной поверхностью и острыми кромками.
RobotScan Q12 подходит для серийного контроля лопаток, кронштейнов, разъёмов, шестерён, корпусов и электронных компонентов. Под задачу Shining 3D меняет робота (Huayan Robotics, Universal Robots, FANUC, DOBOT), стол, оснастку и добавляет AGV или портал. Сканер ячейки отдельно - OptimScan Q12, для мелких деталей - OptimScan Q12 HD, другие - в разделе Промышленные 3D-сканеры.
База ячейки - 1030 × 670 × 270 мм, вес - 70 кг, питание - 100-240 В от однофазной сети, ток - 10 А, поэтому ячейку подключают к обычной розетке. Зона безопасности - 2400 × 2400 × 1600 мм. Коллаборативный робот Huayan Robotics работает рядом с людьми. Shining 3D RobotScan Q12 работает с программами RobotScan Control и SHINING3D Inspect, а результаты контроля выгружаются в отчёт по каждой детали партии. Детали - до 500 мм, нагрузка на стол - до 20 кг. Радиус работы робота - 800 мм. Путь задают один раз, дальше система сама снимает каждую деталь партии.
Shining 3D больше 20 лет разрабатывает метрологические системы, у компании более 300 патентов. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Готовая ячейка с роботом
- Детали до 500 мм, стол до 20 кг
- Сканер OptimScan Q12
- Отчёт без оператора
- Связь с MES завода

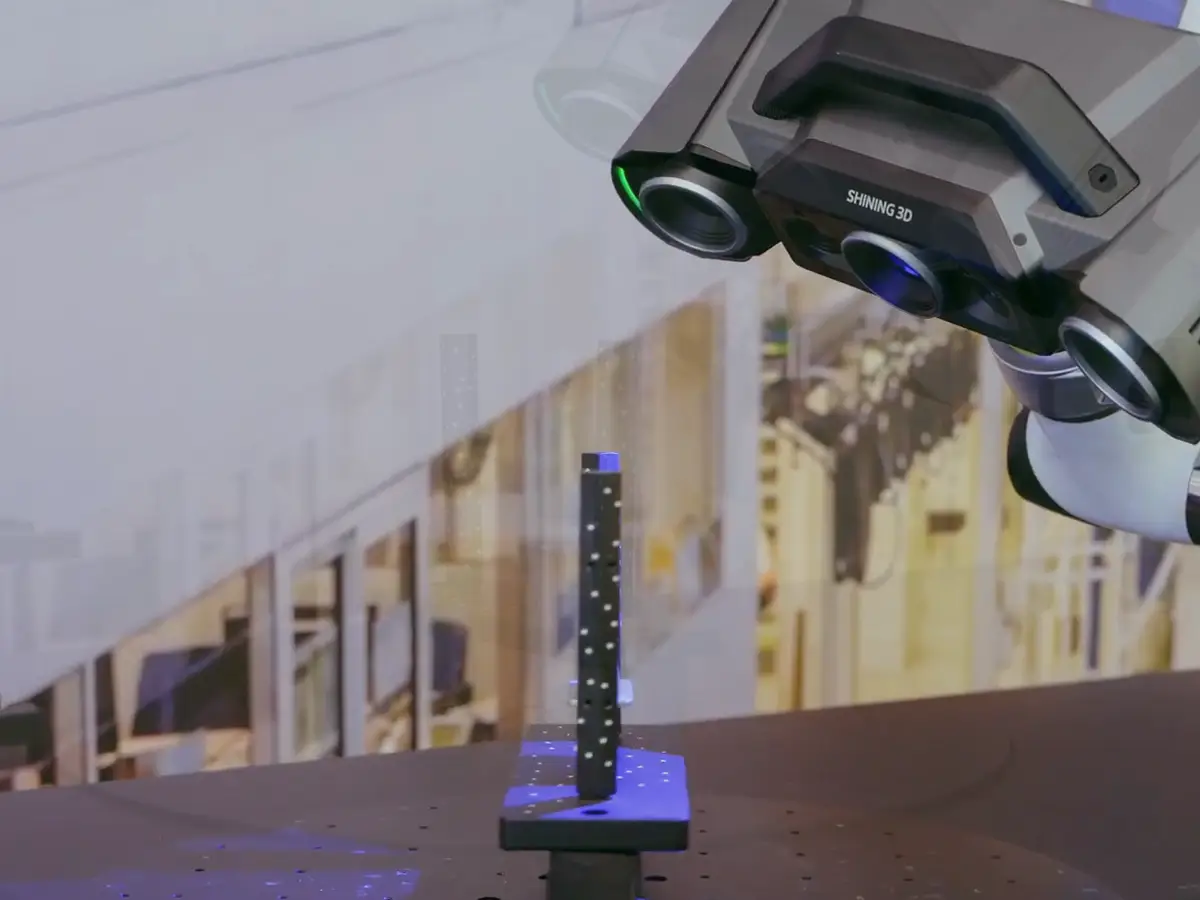

Готовая ячейка контроля
Робот, сканер, поворотный стол и шкаф управления собраны на одной базе 1030 × 670 × 270 мм. Ячейку ставят на участке, подключают к сети 100-240 В и сразу запускают контроль.
01

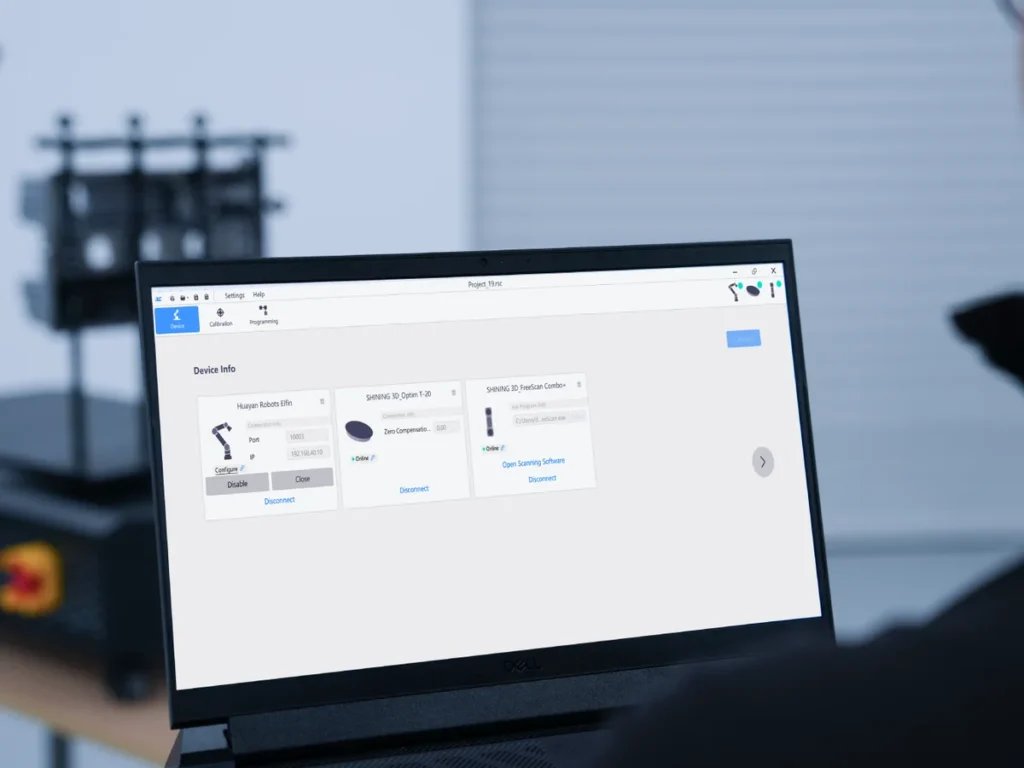

Программа RobotScan Control
Программа управляет роботом, столом и сканером: путь задают визуально один раз, калибровка автоматическая. Дальше каждая деталь партии снимается одинаково.
02

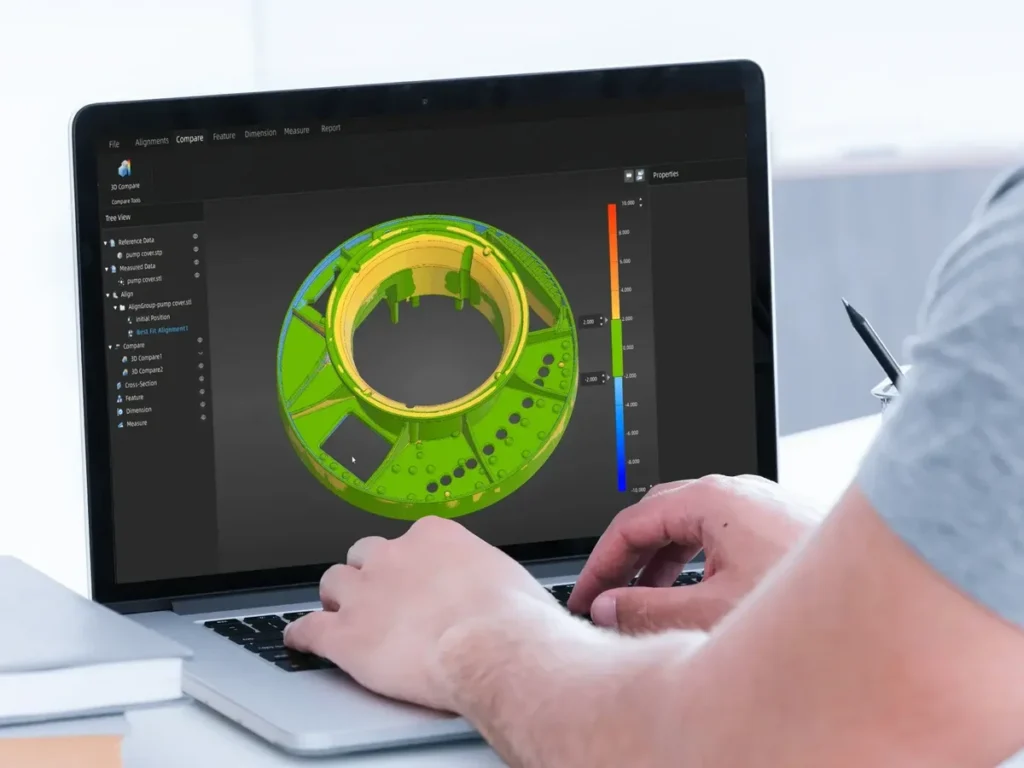

Отчёт в SHINING3D Inspect
Модуль контроля с сертификатом PTB сравнивает скан с CAD-моделью, строит цветную карту отклонений и сам выпускает отчёт. Результаты передаются в MES для отслеживания трендов.
03

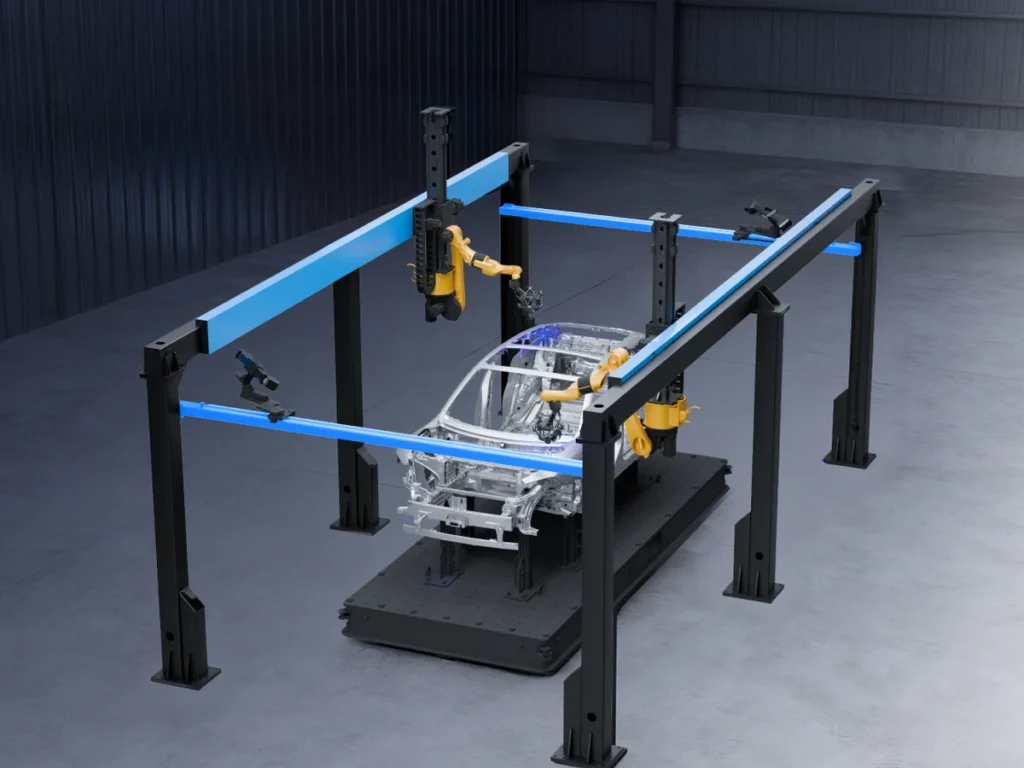

Портал для крупных деталей
Для деталей больше зоны робота Shining 3D собирает ячейку с сервопорталом: он перемещает сканер над большой рабочей зоной с высокой повторяемостью.
04

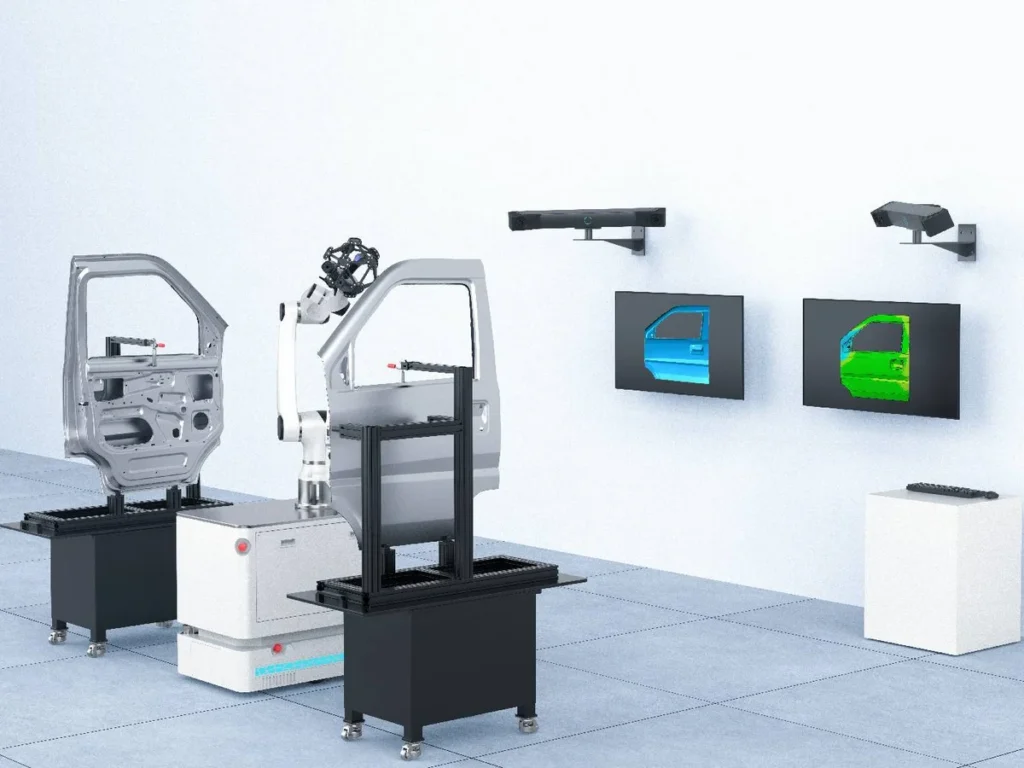

Встраивание в линию
Ячейку объединяют с AGV, конвейером и системой загрузки и выгрузки деталей. Так контроль идёт без участия людей на нескольких участках производства.
05

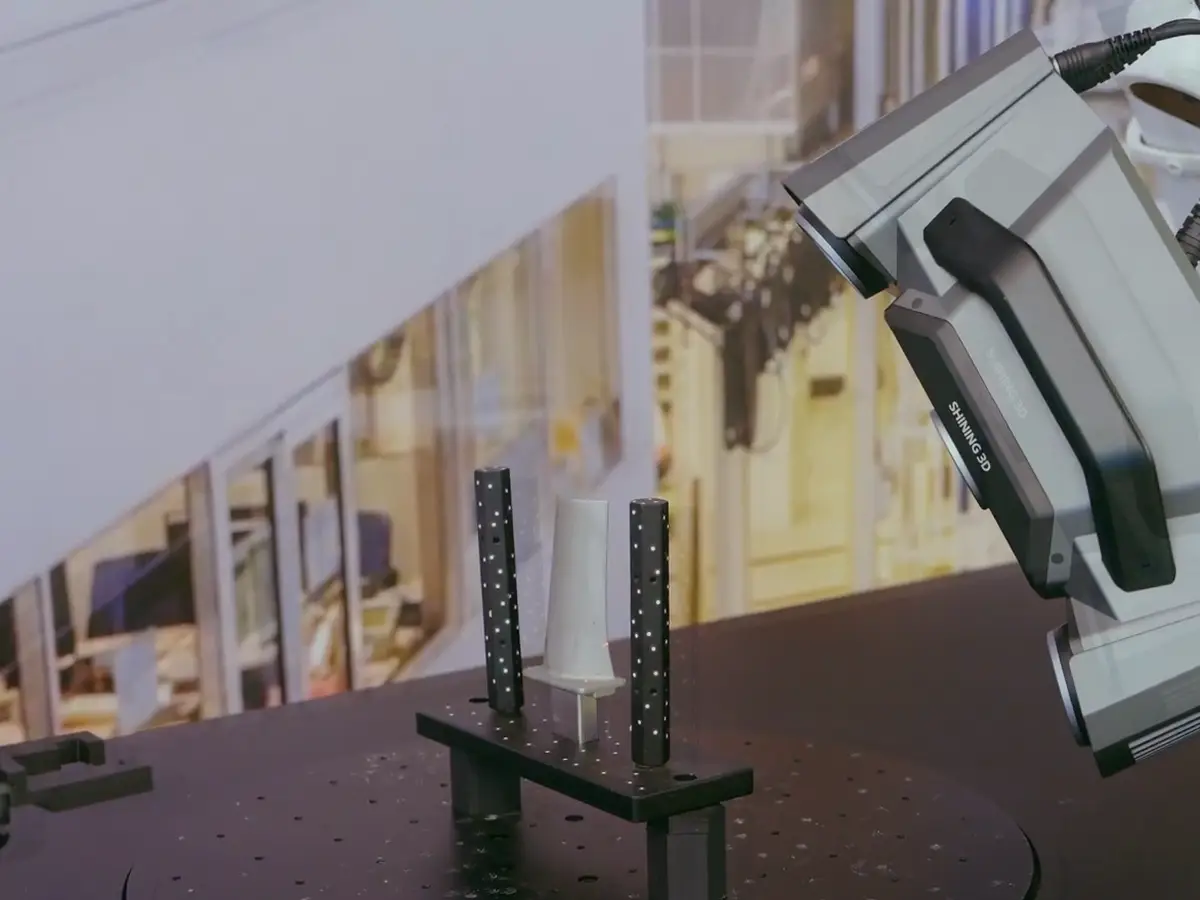

Контроль малых деталей
Робот подносит сканер OptimScan Q12 к лопатке на поворотном столе и снимает её со всех сторон.
06
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под ваши детали, оснастку и программное обеспечение.
Детали до 500 мм и массой до 20 кг на поворотном столе. Для более крупных изделий Shining 3D предлагает ячейки с порталом или увеличенным роботом.
В стандартной ячейке - коллаборативный робот Huayan Robotics с радиусом 800 мм. Под задачу можно выбрать Universal Robots, FANUC или DOBOT.
Только чтобы поставить деталь и запустить программу. С системой загрузки и выгрузки ячейка работает без оператора.
2400 × 2400 × 1600 мм вокруг ячейки.
Да. Есть стандартные ячейки RobotScan UE Pro2 и RobotScan Combo+ с ручными лазерными сканерами.
БрендShining 3D
Тип сканераСтационарный
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля сканирования деталей
Страна производителяКитай
Типячейка автоматического 3D-контроля
СканерOptimScan Q12, структурированный синий свет
Размер деталей≤ 500 мм
Нагрузка на стол≤ 20 кг
Роботколлаборативный, Huayan Robotics
Радиус работы робота800 мм
Габариты базы1030 × 670 × 270 мм
Вес70 кг
Питание100-240 В, однофазное, 10 А
Зона безопасности2400 × 2400 × 1600 мм
ПрограммыRobotScan Control, SHINING3D Inspect

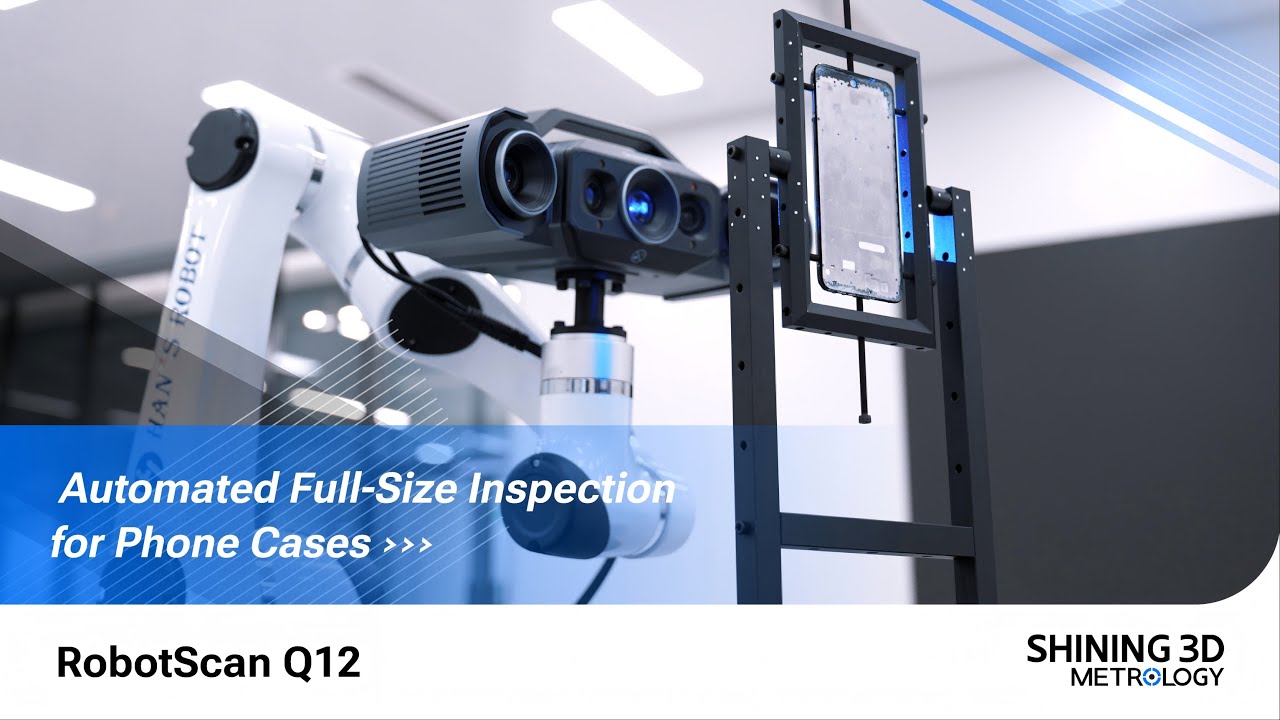

RobotScan Q12: контроль корпуса телефона (англ.)

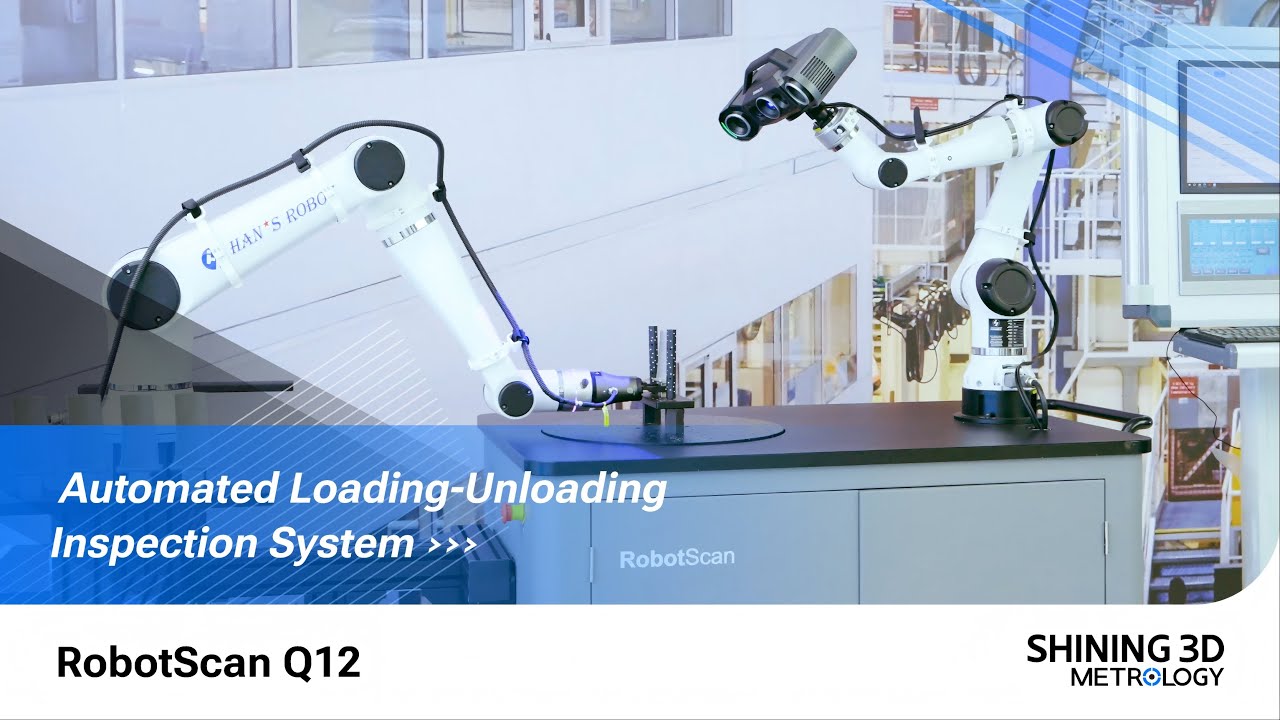

RobotScan Q12: автоматическая загрузка и выгрузка (англ.)

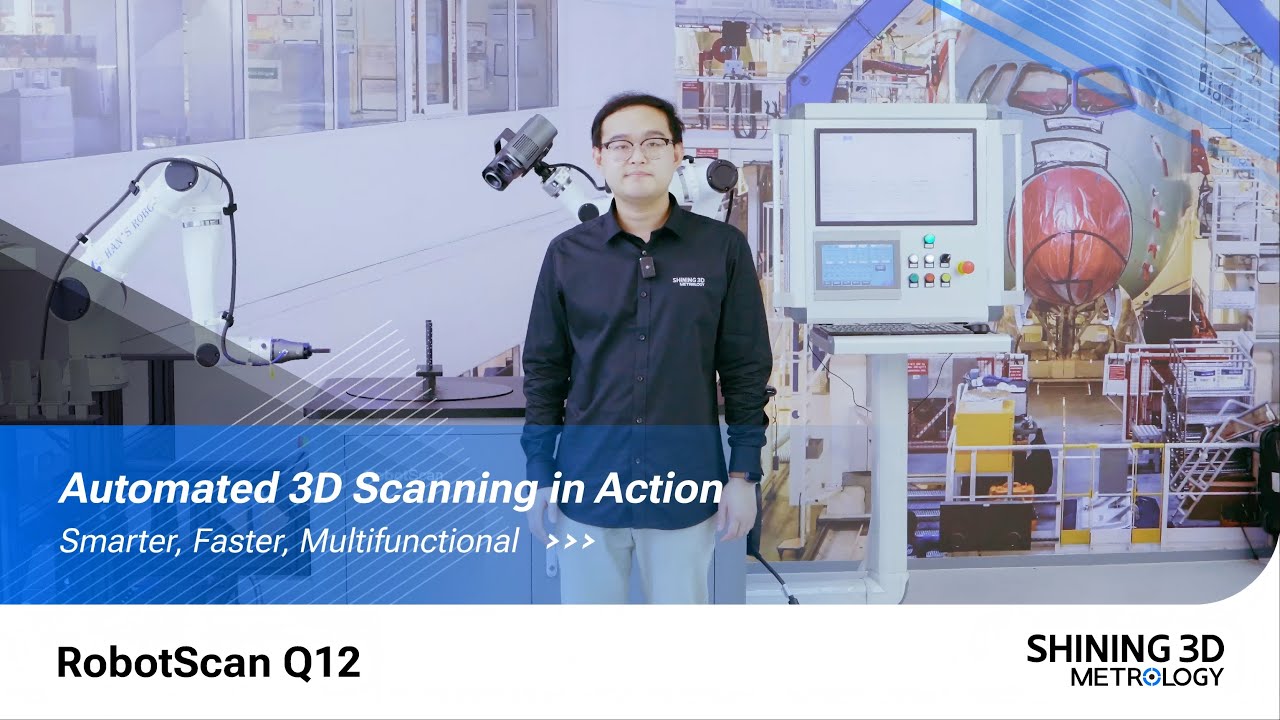

RobotScan Q12: система загрузки и контроля (англ.)
