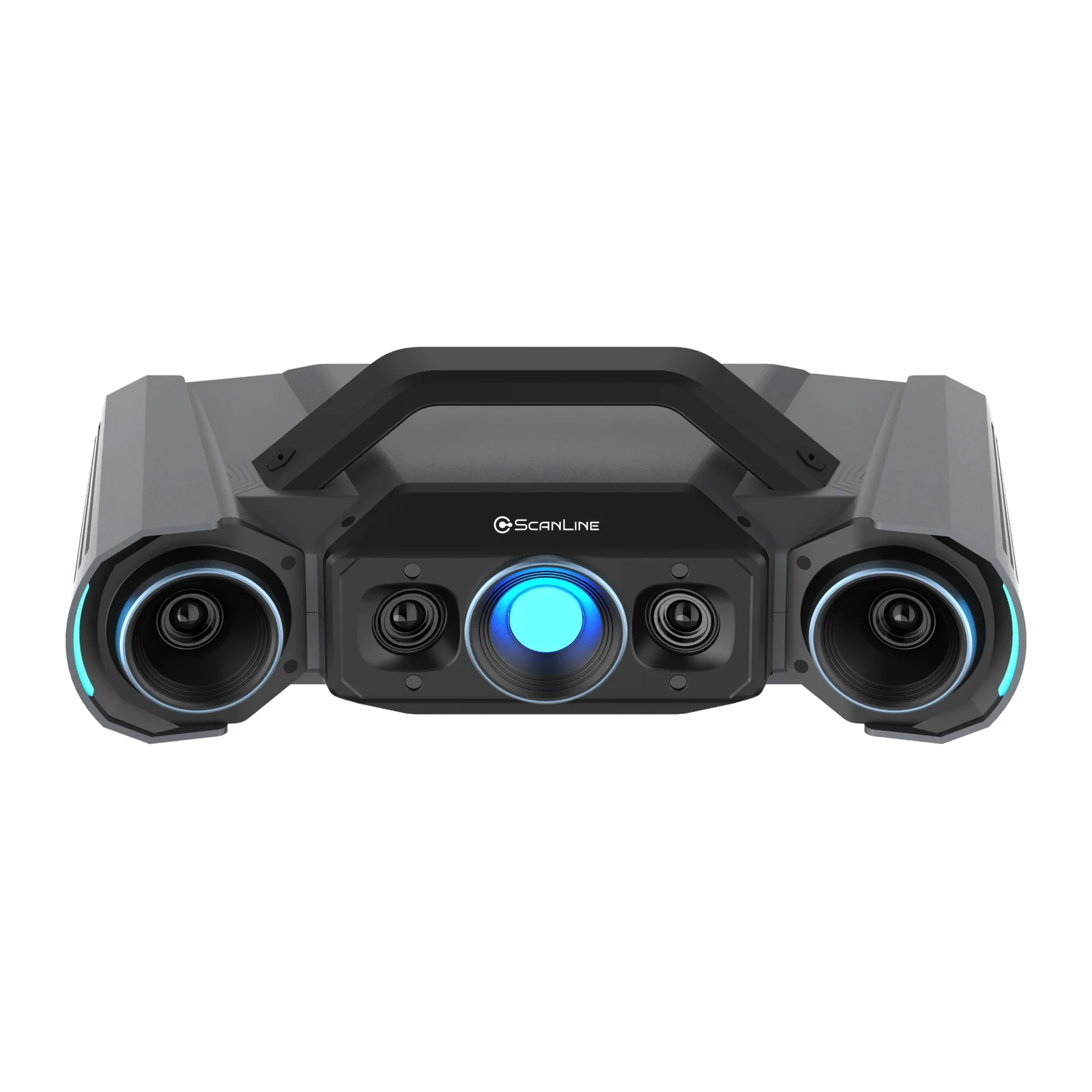

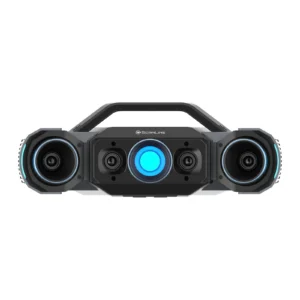

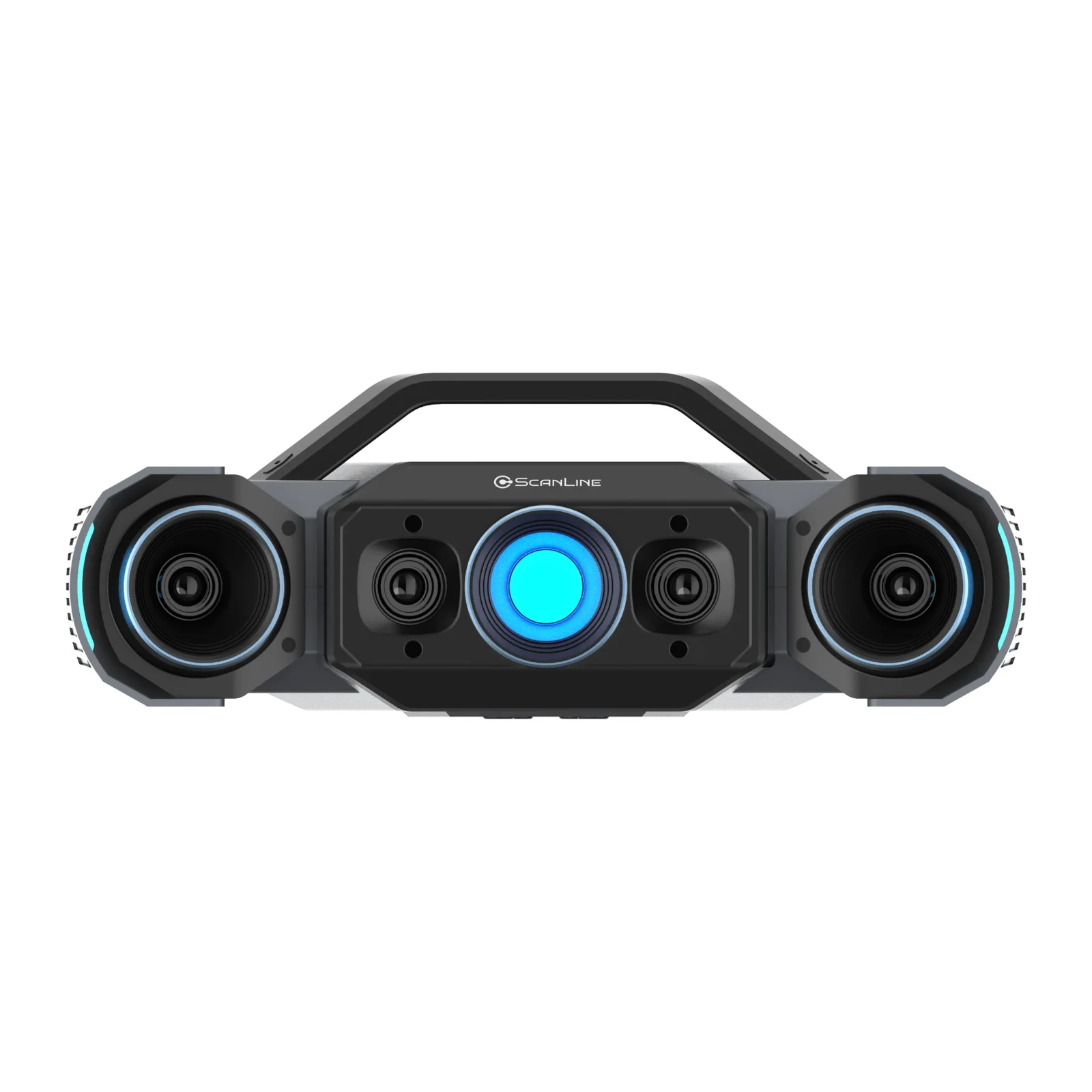

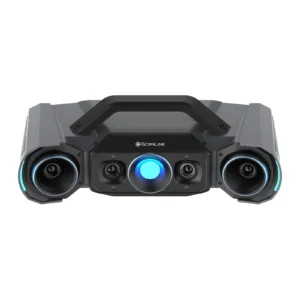

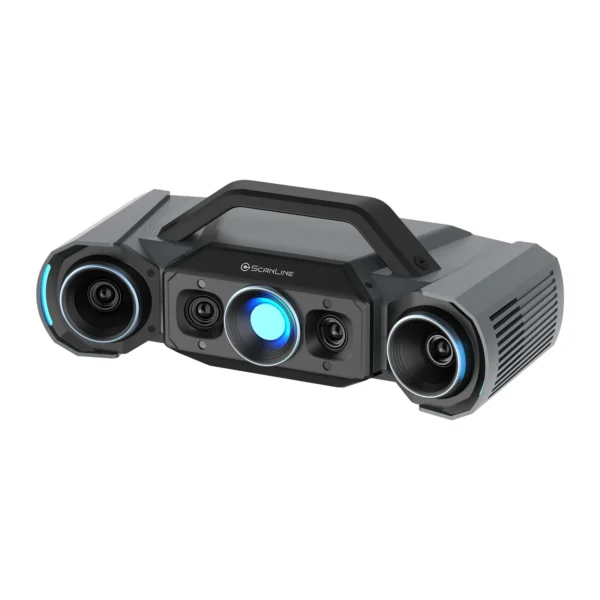

3D-сканер ScanLine StaticScan Q12
Предзаказ
Артикул: 210035
ScanLine StaticScan Q12 - стационарный 3D-сканер (синий свет): 4 камеры 12,3 Мп, точность до 0,004 мм, две зоны до 430 × 300 мм. В Госреестре СИ РФ.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

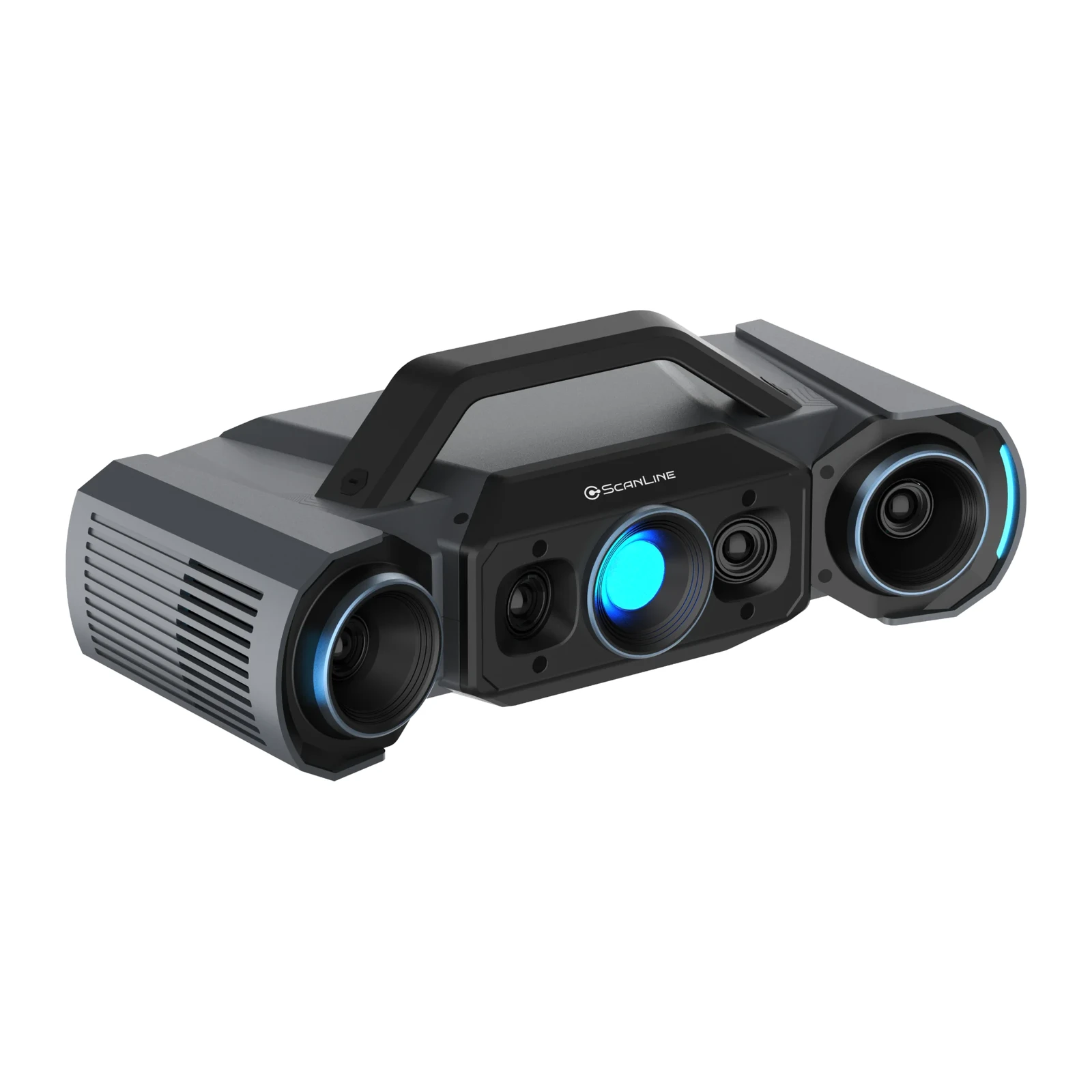

ScanLine StaticScan Q12 - высокоточный стационарный 3D-сканер для контроля геометрии и реверс-инжиниринга, внесённый в Госреестр средств измерений РФ. Четыре камеры по 12,3 Мп дают точность до 0,004 мм в малой зоне 160 × 110 мм и 0,012 мм в большой 430 × 300 мм.
Зоны переключаются одним кликом, без ручной настройки диафрагмы и фокуса, а данные из разных зон программа объединяет без потери деталей. Кадр снимается меньше чем за секунду и даёт до 12 млн точек. Алгоритм MSF совмещает данные одной камеры и стереопары и плотнее снимает углы и стыки. Многократная экспозиция и автоэкспозиция справляются с контрастными поверхностями. Сканер ставят на штатив, на поворотный стол до 20 кг или на робота для автоматического контроля.
Q12 подходит для блоков двигателей, корпусов трансмиссий, лопаток турбин, тормозных деталей, штамповки и листового металла, ремонта пресс-форм и контроля на линии. Модель с камерами 9 Мп - StaticScan Q9, сканер для мелких деталей - StaticScan Inspec2, другие - в разделе Стационарные 3D-сканеры.
Разрешение StaticScan Q12 - 0,1 мм в большой зоне и 0,04 мм в малой. Рабочее расстояние - 590 мм для большой зоны и 210 мм для малой, глубина сканирования - 300 мм и 60 мм. Сканер весит 3,5 кг, корпус - 366 × 162 × 132 мм, поэтому его легко переставить со штатива на поворотный стол или на робота.
Данные открываются в Geomagic Control X, Geomagic Design X и PolyWorks, где строят карту отклонений, сечения и CAD-модель. ScanLine StaticScan Q12 внесён в Госреестр средств измерений и имеет сертификат EAC, поэтому результаты можно использовать в протоколах контроля. Синий светодиодный свет меньше зависит от освещения в цеху.
Малую зону выбирают для мелких точных элементов - лопаток, зубьев, гравировок, а большую - для корпусов и штамповки. Переключение зон не требует перекалибровки, поэтому на одной детали можно снять и общую форму, и мелочи. Кадр снимается меньше чем за секунду и даёт до 12 млн точек, поэтому деталь со всех сторон снимают за несколько минут на поворотном столе до 20 кг.
ScanLine производит 3D-сканеры: Q12, Q9, Inspec2, TrackerScan ProNova и ProNova+ внесены в Госреестр средств измерений РФ. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
- В Госреестре СИ РФ
- Точность до 0,004 мм
- 4 камеры по 12,3 Мп
- Две зоны, переключение одним кликом
- До 12 млн точек за кадр
- Работа с роботом

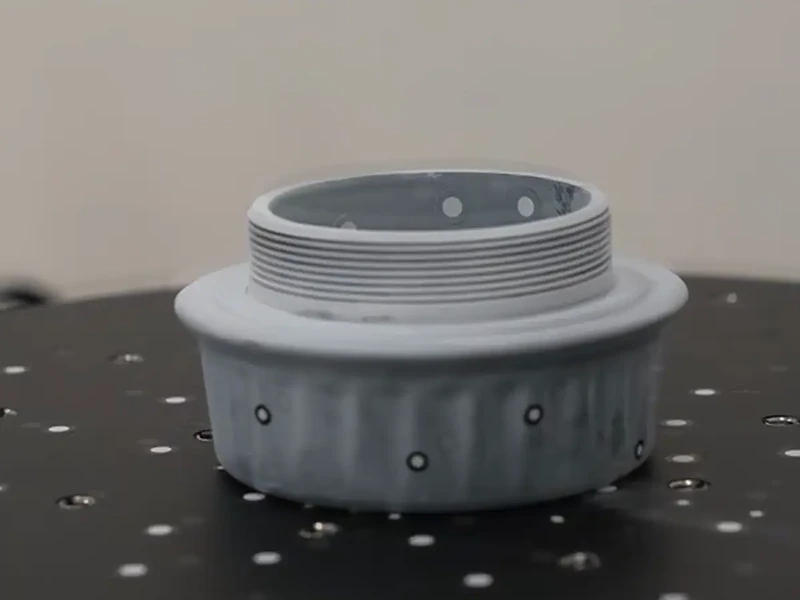

Многократная экспозиция
Проектор снимает серию кадров с разной экспозицией, поэтому тёмные и светлые участки детали получаются полными. Кадр - меньше секунды, до 12 млн точек.
01

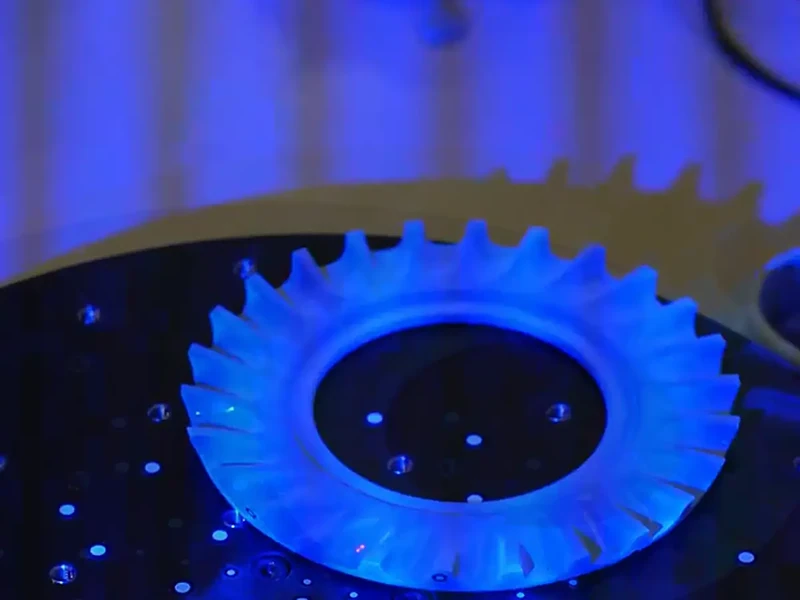

Две зоны сканирования
Малая зона 160 × 110 × 40 мм даёт точность до 0,004 мм, большая 430 × 300 × 160 мм - 0,012 мм. Зоны переключаются одним кликом, данные объединяются в программе.
02

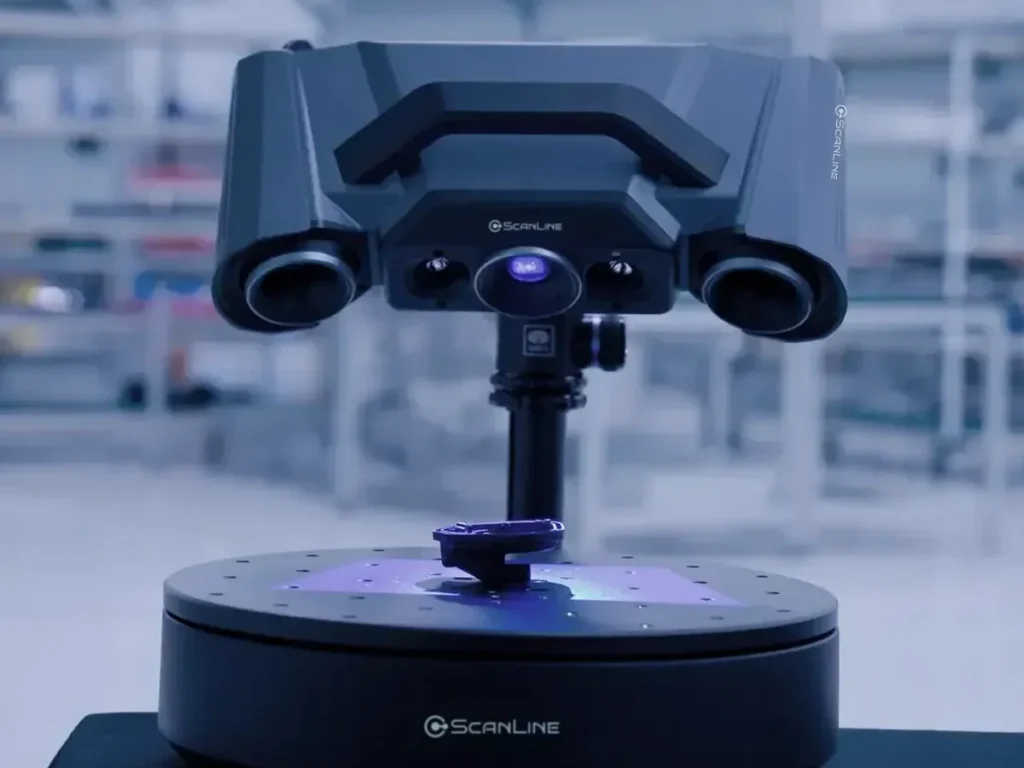

Поворотный стол
Сканер работает со штатива и с автоматическим поворотным столом грузоподъёмностью до 20 кг: деталь поворачивается сама, съёмка идёт без участия оператора.
03

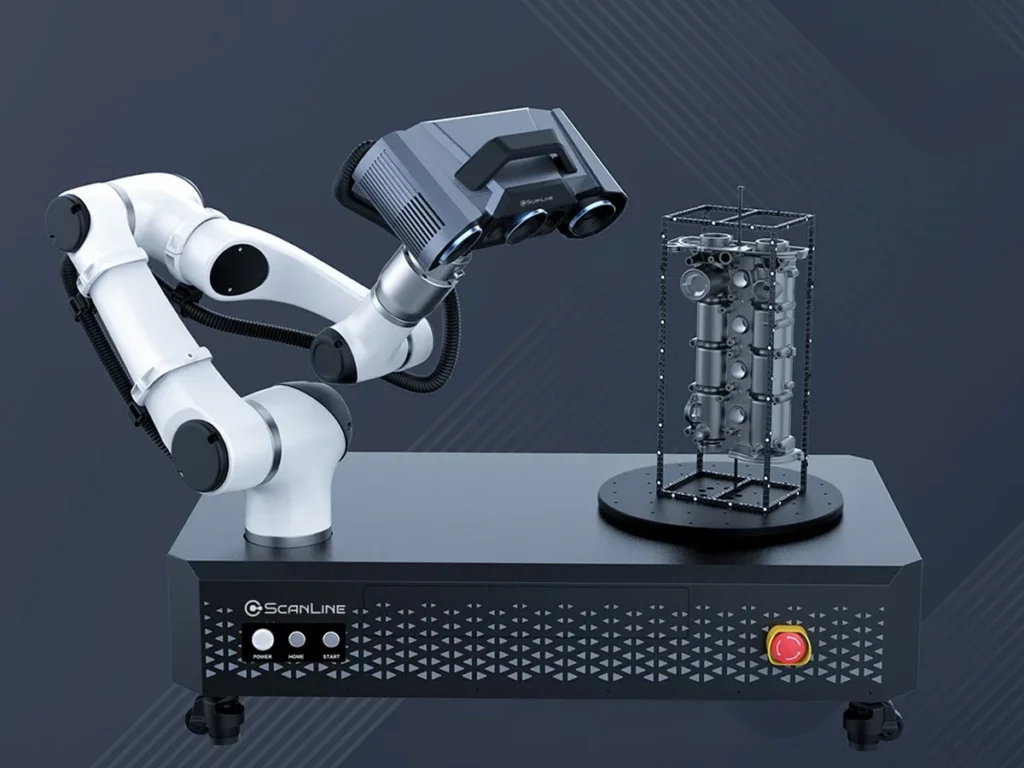

Автоматический контроль с роботом
Сканер ставят на робота: он снимает детали на линии и сразу выпускает отчёт о контроле, а отклонения видны в реальном времени.
04
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Нет, цветной камеры у сканера нет.
Нет, Q12 работает без маркеров. Для особой точности используют неотражающие маркеры 1, 2 или 4 мм.
Для небольших и средних деталей в автомобилестроении, электронике и производстве форм.
У Q12 камеры 12,3 Мп и точность до 0,004 мм, у Q9 - камеры 9 Мп и точность до 0,005 мм. Зоны сканирования у моделей одинаковые.
Да, StaticScan Q12 внесён в Госреестр средств измерений РФ.
БрендScanLine
Тип сканераСтационарный
Включен в ГосРеестр СИ РФДа
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяРоссия
Технология сканированияструктурированный синий свет (LED)
Госреестр СИ РФвнесён
Камеры4 × 12,3 Мп
Зона сканированиябольшая 430 × 300 × 160 мм, малая 160 × 110 × 40 мм
Точность0,012 мм (большая зона), 0,004 мм (малая)
Разрешение0,1 мм (большая зона), 0,04 мм (малая)
Рабочее расстояние590 мм / 210 мм
Глубина сканирования300 мм / 60 мм
Время кадра< 1 с
Вес3,5 кг
Габариты366 × 162 × 132 мм
Совместимые программыGeomagic Control X, Geomagic Design X, PolyWorks
СертификацияEAC

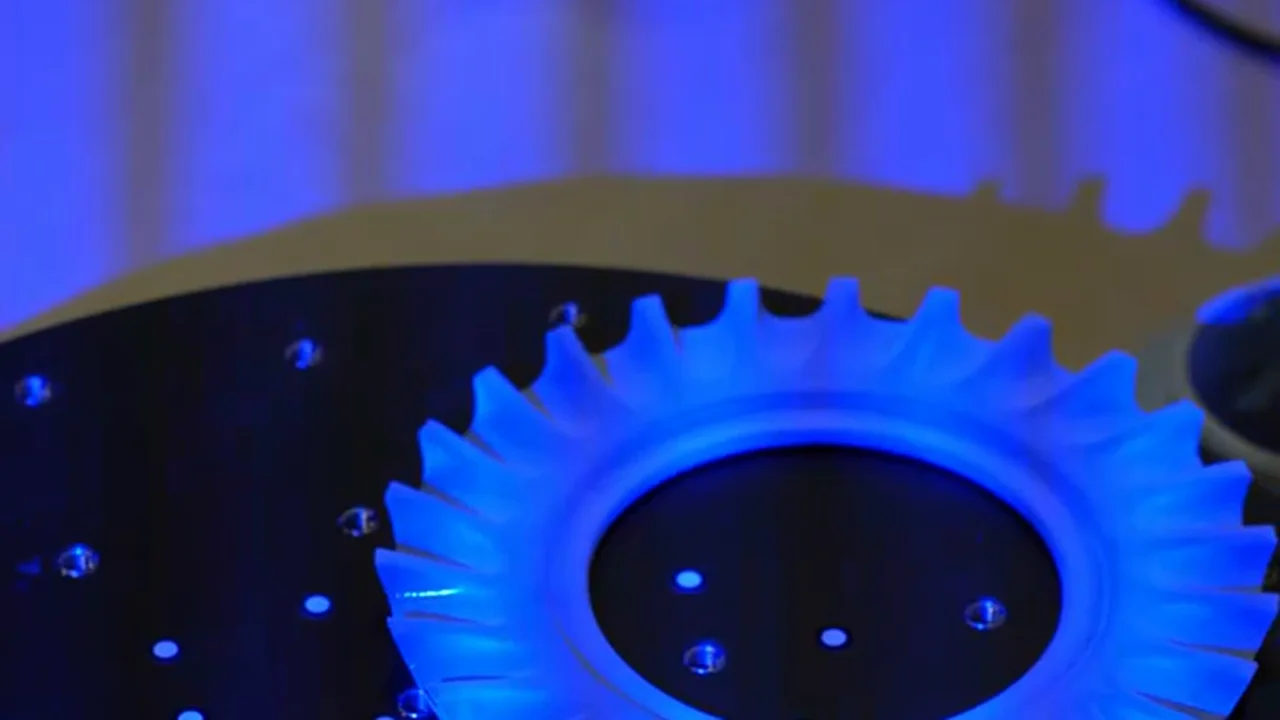

StaticScan Q12: тест точности на деталях с резьбой (рус.)
Для каких задач подходит
