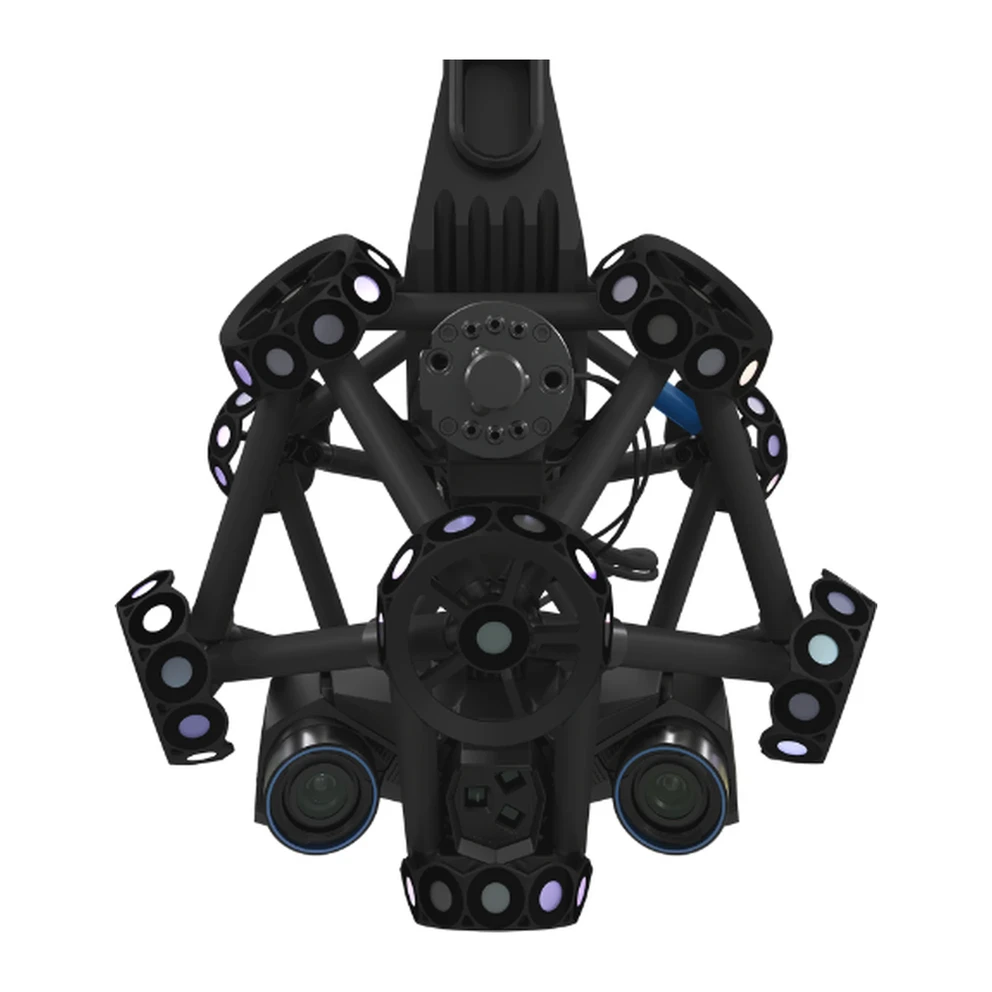

3D-сканер Creaform MetraSCAN-R BLACK+ Elite

Creaform MetraSCAN-R BLACK+ Elite - 3D-сканер для промышленных и коллаборативных роботов, который превращает робота в оптическую КИМ для автоматического контроля. Точность - 0,025 мм, объёмная точность - 0,064 мм в объёме 9,1 м³, скорость - 1 800 000 измерений в секунду.

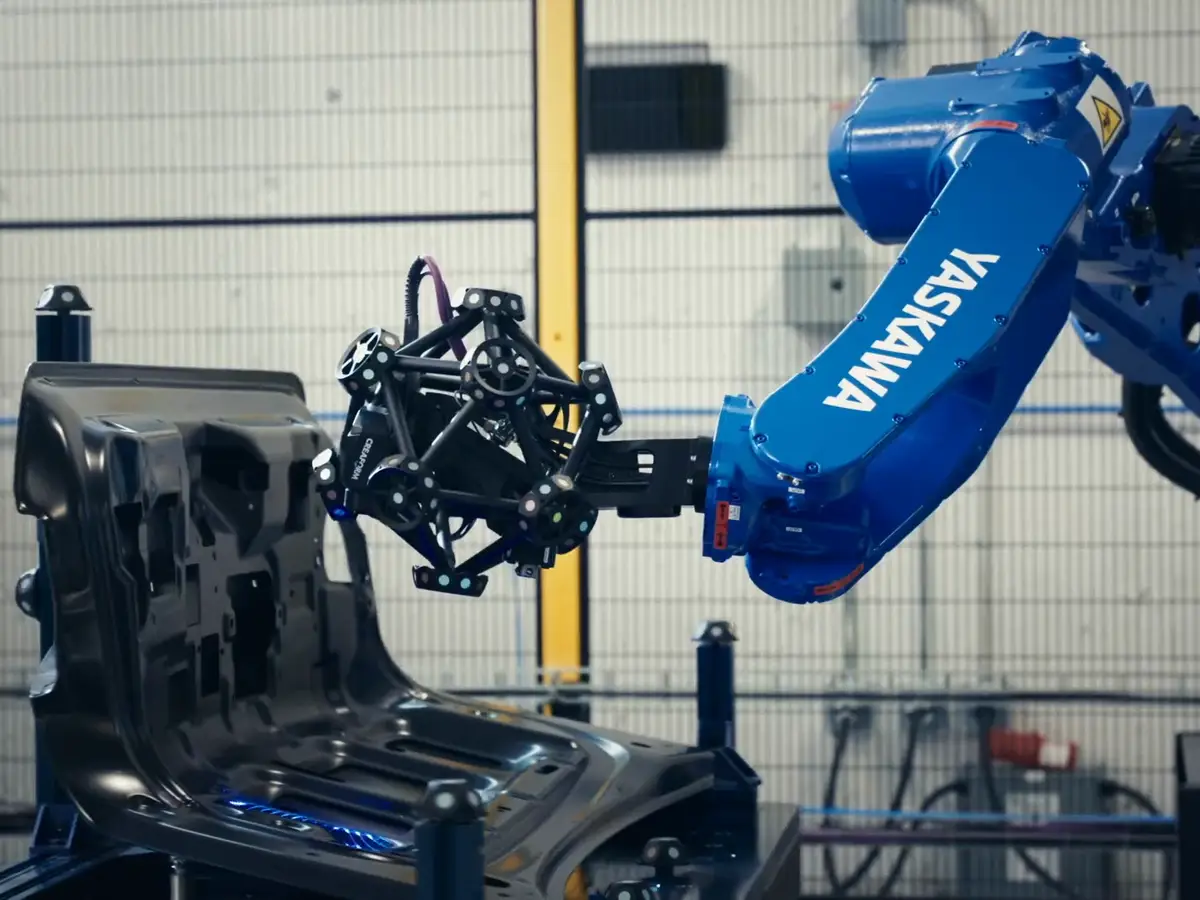

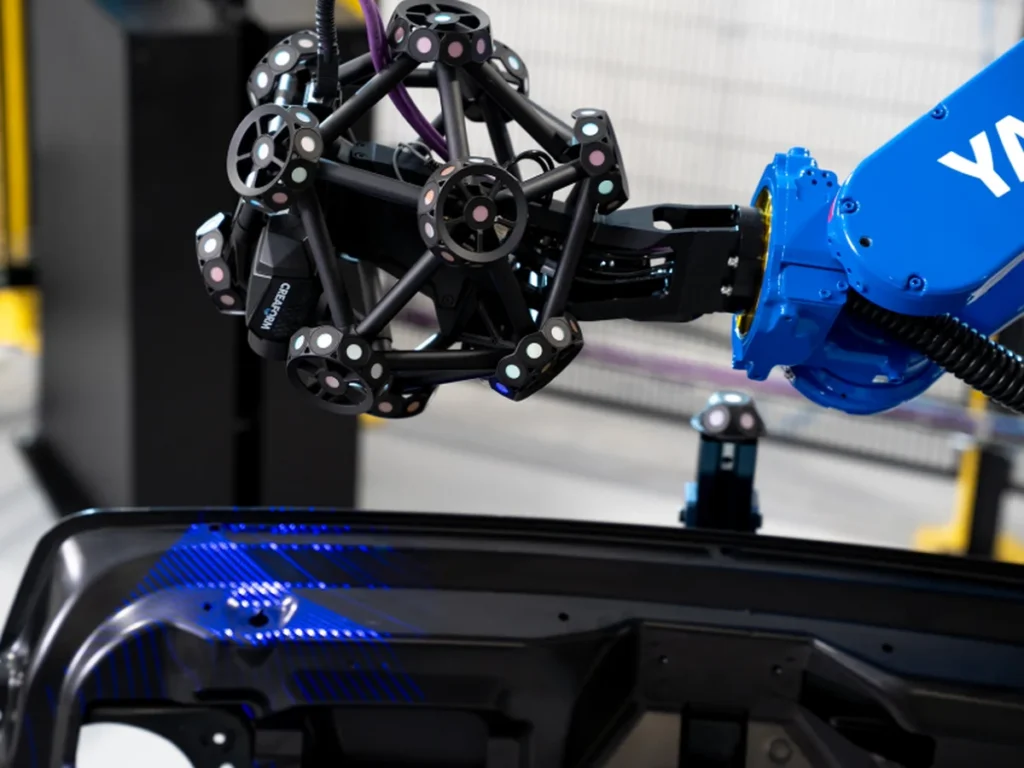

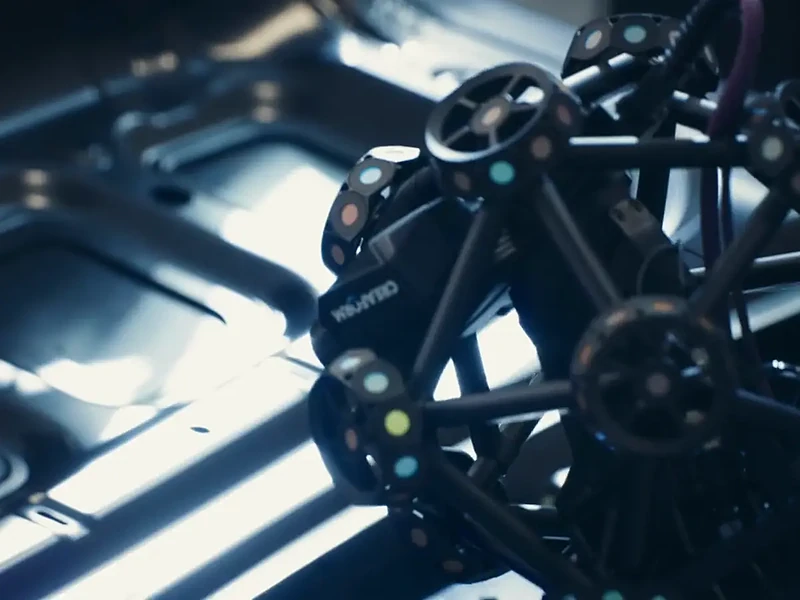

Сканер несёт 45 синих лазерных линий и даёт широкое поле 310 × 350 мм, поэтому крупные поверхности снимаются за малое число позиций робота. Положение сканера отслеживает трекер C-Track: точность не зависит от повторяемости робота, а динамическое отслеживание компенсирует вибрацию на линии. Сочетание оптики и синего лазера снимает блестящие и разноцветные поверхности без подготовки. Траектории программируют офлайн в модуле Automation, а оператору без опыта в робототехнике достаточно запустить программу. Систему ставят на роботов любых марок, данные выгружаются и в сторонние метрологические программы.

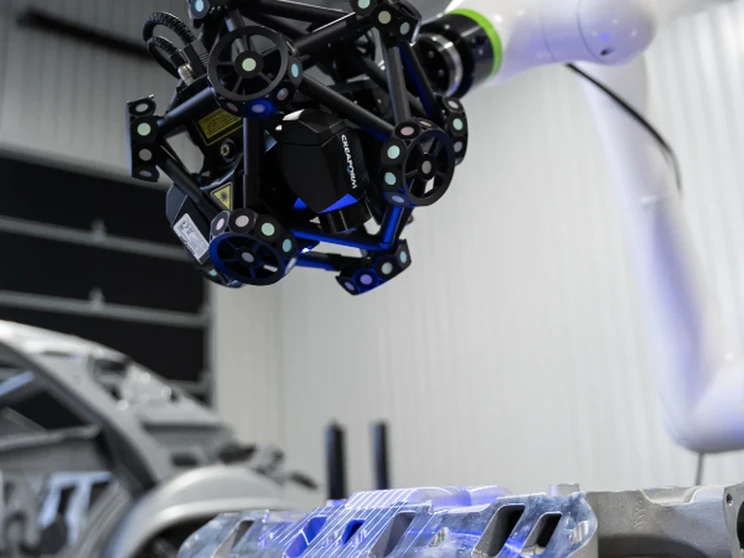

MetraSCAN-R BLACK+ Elite подходит для крупных отливок, деталей тяжёлой техники и автомобильных узлов с разной отделкой. Версия с высоким разрешением - Creaform MetraSCAN-R BLACK+ Elite HD, ячейка под ключ - CUBE-R M3, другие - в разделе Стационарные 3D-сканеры.

Объёмная точность MetraSCAN-R BLACK+ Elite - 0,064 мм в объёме 9,1 м³ и 0,078 мм в объёме 16,6 м³, а при автоматическом расширении объёма - 0,025 мм + 0,015 мм/м. Ошибка формы на сфере - 0,025 мм, на плоскости - 0,045 мм, разрешение сетки - 0,100 мм. Минимальные элементы - штырь 0,75 мм, отверстие 1,25 мм, уступ 0,025 мм и стенка 0,5 мм.

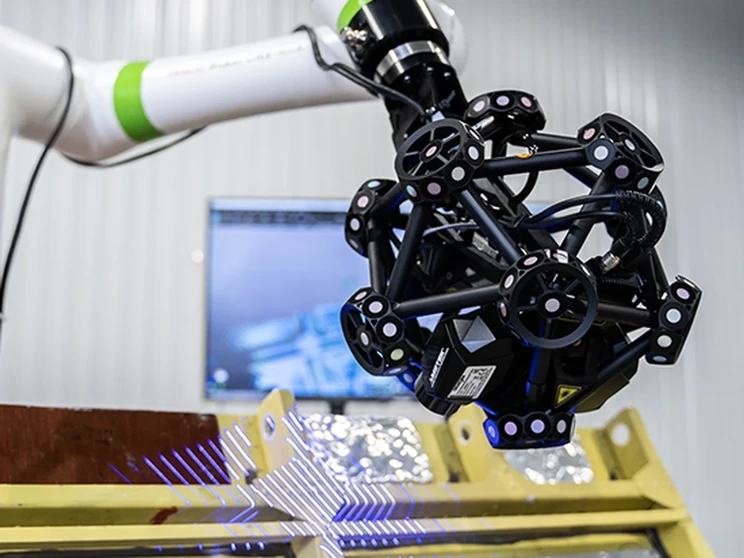

Рабочее расстояние - 300 мм, глубина резкости - 250 мм: робот ведёт сканер вдоль детали на постоянном расстоянии, а трекер C-Track сам пересчитывает положение каждого кадра. Сканер - 289 × 235 × 296 мм и 2,91 кг, с калибровочной планкой - 4,26 кг, трекер весит 5,7 кг. Такой вес выдерживают и коллаборативные роботы, которые работают рядом с людьми без ограждения.

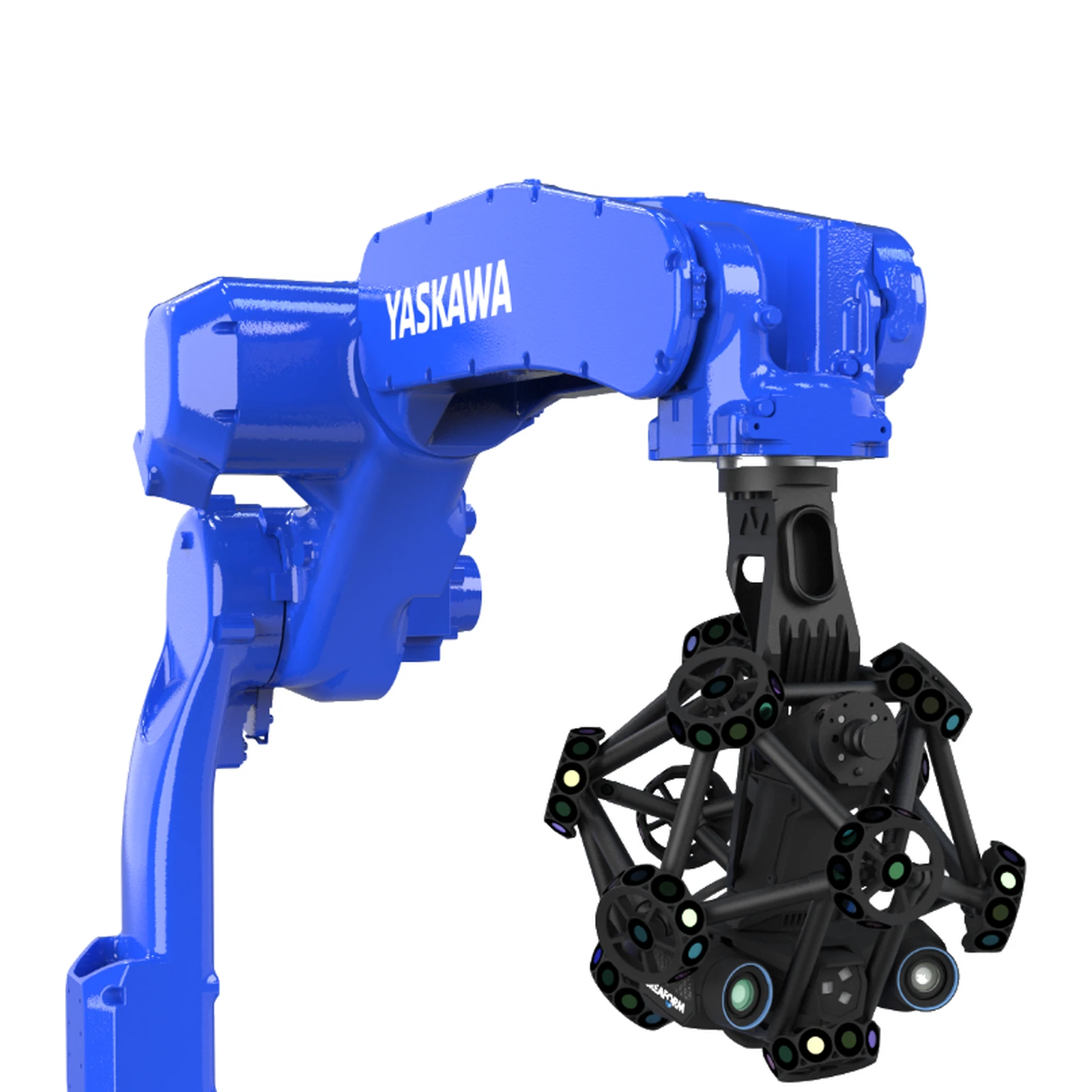

Корпус защищён по IP50, рабочая температура - от +5 до +40 °C, лазер класса 2M безопасен для глаз. Creaform MetraSCAN-R BLACK+ Elite ставят на промышленные и коллаборативные роботы любых марок, поэтому систему можно добавить к уже установленному роботу. Для готового решения под ключ есть ячейки CUBE-R, где робот, сканер, трекер и ограждение поставляются вместе. Мелкие элементы позволяют проверять крепёжные отверстия и кромки, а широкое поле ускоряет съёмку крупных гладких поверхностей. Отчёт об отклонениях формируется автоматически. Новую деталь добавляют, подготовив траекторию робота офлайн на компьютере, поэтому контроль на линии не останавливается.

Калибровочные лаборатории Creaform аккредитованы по ISO/IEC 17025, а точность сканеров проверяют по VDI/VDE 2634 часть 3. Описание модели у производителя - creaform3d.com. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
