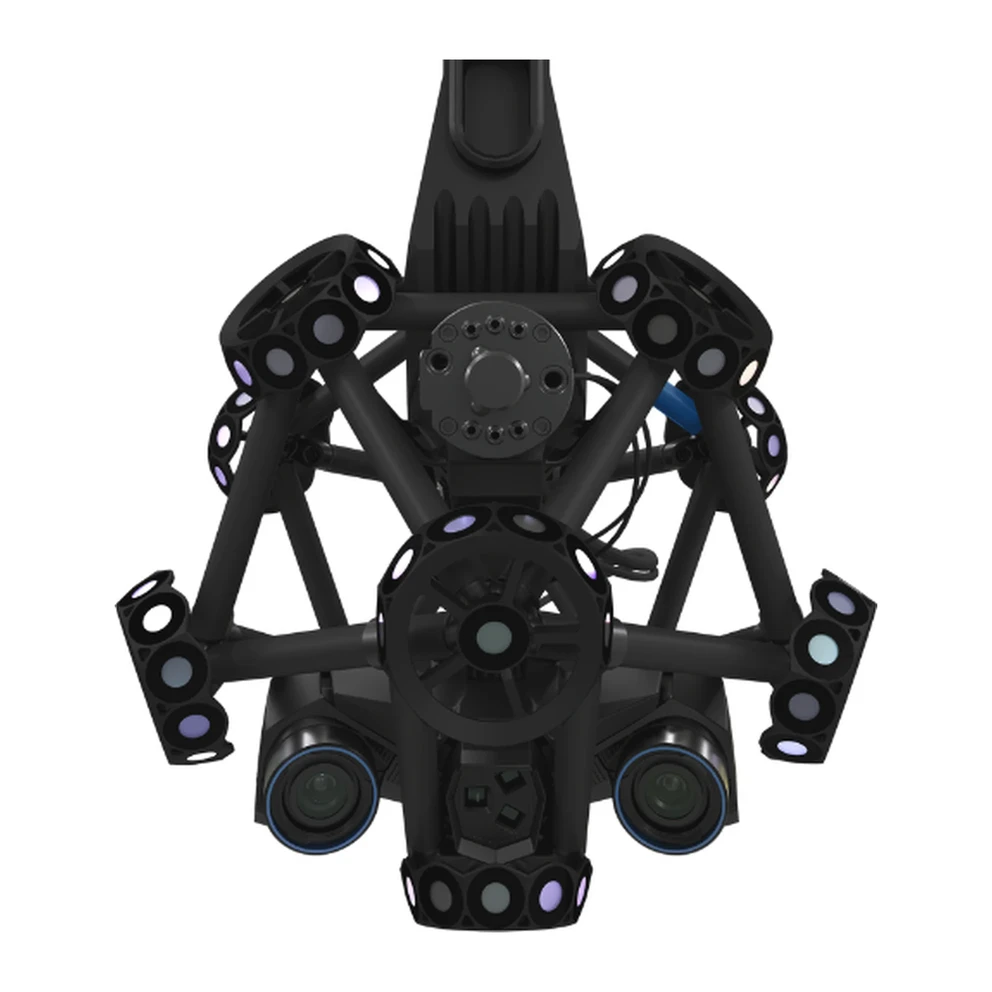

3D-сканер Creaform MetraSCAN-R BLACK+ Elite HD

Creaform MetraSCAN-R BLACK+ Elite HD - 3D-сканер высокого разрешения для автоматического контроля на роботе, рассчитанный на задачи автопрома. Разрешение измерений - 0,015 мм, скорость - до 3 000 000 измерений в секунду, точность - 0,025 мм.

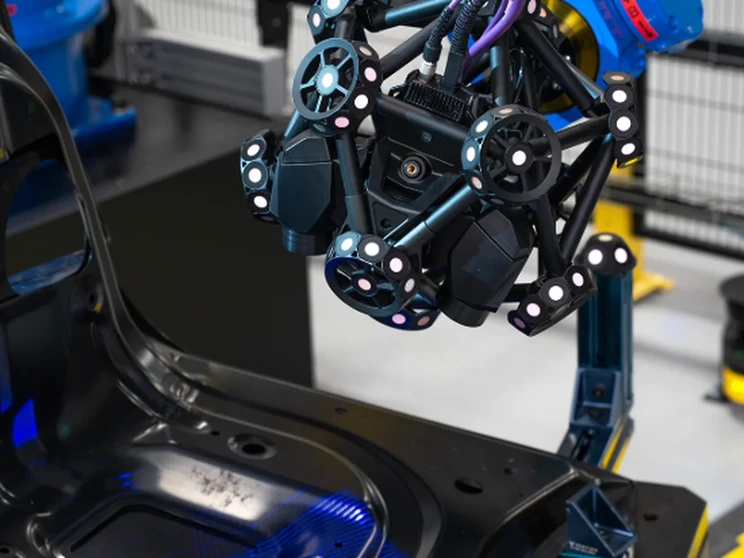

Сканер несёт 69 синих лазерных линий, поле - 170 × 190 мм, глубина резкости - 100 мм. Оптимизированное поле и плотные линии рассчитаны на детали с множеством кромок, обрезок и границ: штамповке, кузовных панелях, дверях и рамах. Минимальные элементы - штырь 0,5 мм, отверстие 0,75 мм, разрешение сетки - 0,050 мм. Трекер C-Track отслеживает сканер, поэтому точность не зависит от робота, а динамическое отслеживание компенсирует вибрацию на линии. Объёмная точность - 0,064 мм на 9,1 м³. Высокая скорость сокращает цикл и позволяет проверять сотни деталей в день.

MetraSCAN-R BLACK+ Elite HD подходит для автомобильной штамповки, кузовов и сварных узлов. Версия с широким полем - Creaform MetraSCAN-R BLACK+ Elite, ячейка под ключ - CUBE-R M2, другие - в разделе Стационарные 3D-сканеры.

Объёмная точность MetraSCAN-R BLACK+ Elite HD - 0,064 мм в объёме 9,1 м³ и 0,078 мм в объёме 16,6 м³, а при автоматическом расширении объёма - 0,025 мм + 0,015 мм/м. Ошибка формы на сфере - 0,025 мм, на плоскости - 0,045 мм. Точность аттестуют по VDI/VDE 2634 часть 3 и ISO 10360, поэтому результаты можно использовать в протоколах контроля.

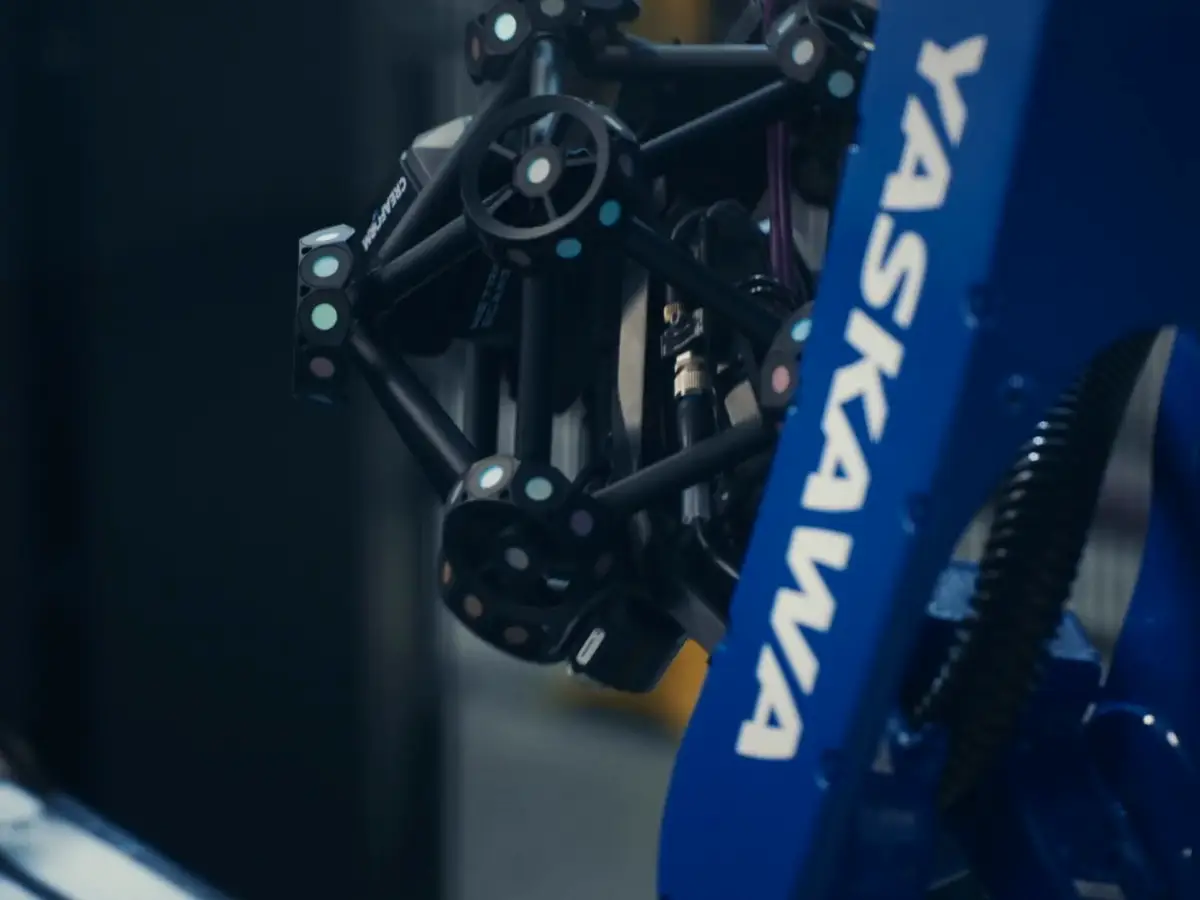

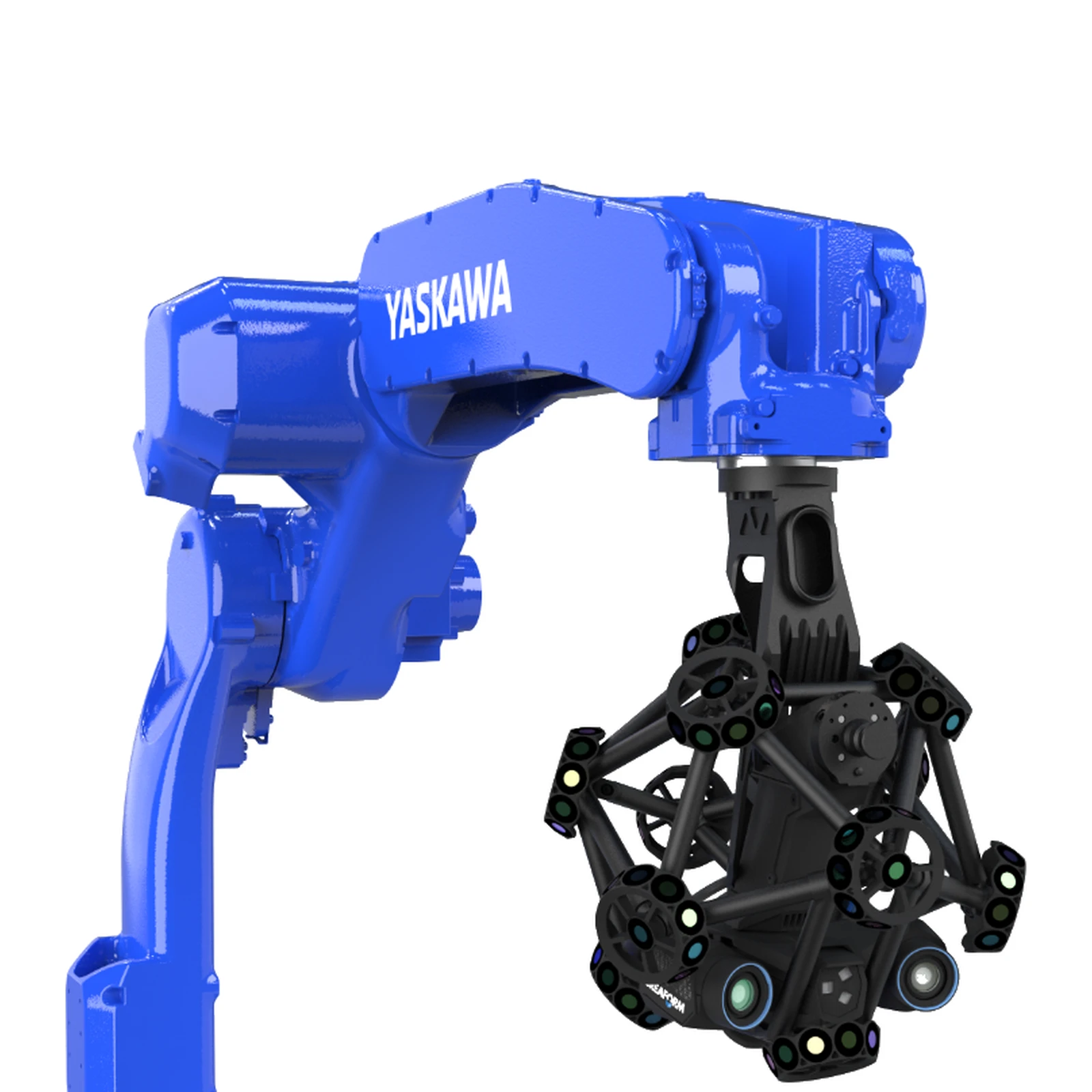

Рабочее расстояние - 300 мм. Робот ведёт сканер вдоль детали, а трекер C-Track сам пересчитывает положение каждого кадра, поэтому точность не зависит от повторяемости робота. Сканер - 289 × 235 × 296 мм и 2,91 кг, с калибровочной планкой - 4,26 кг, трекер весит 5,7 кг. Систему ставят на промышленные и коллаборативные роботы любых марок.

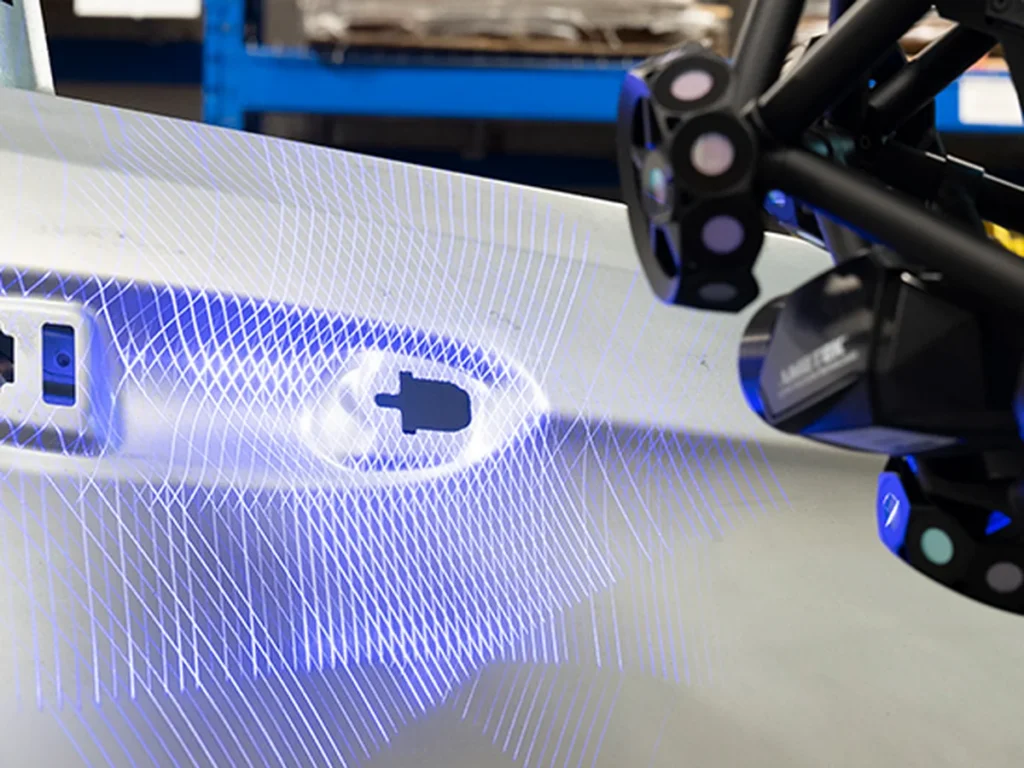

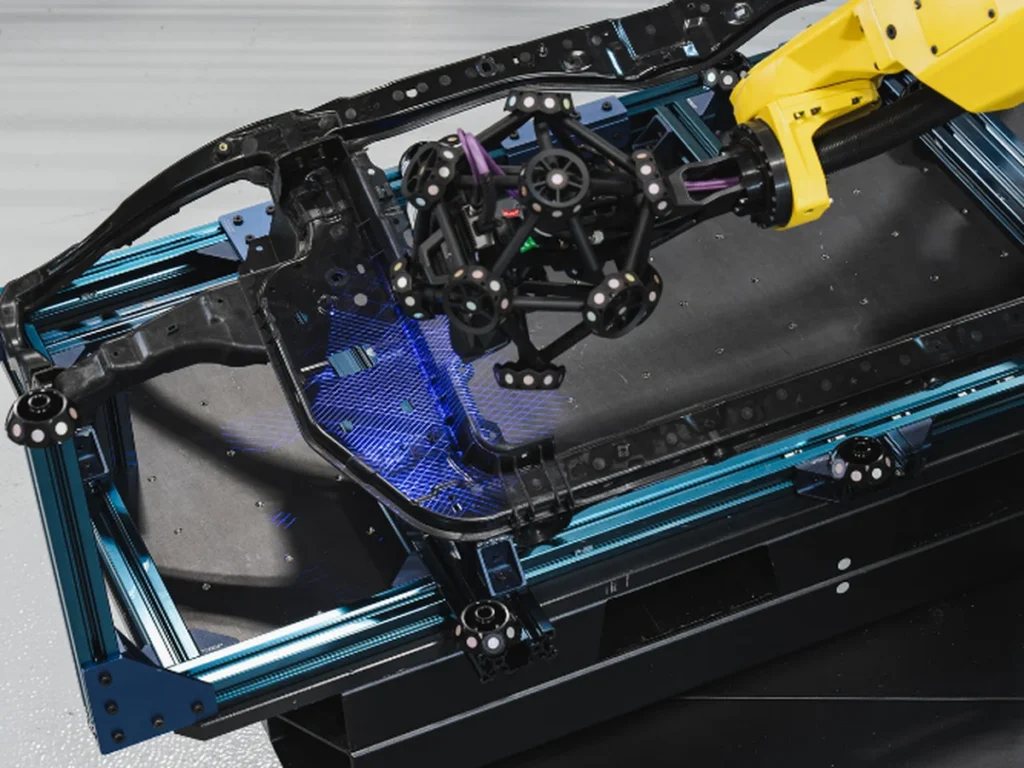

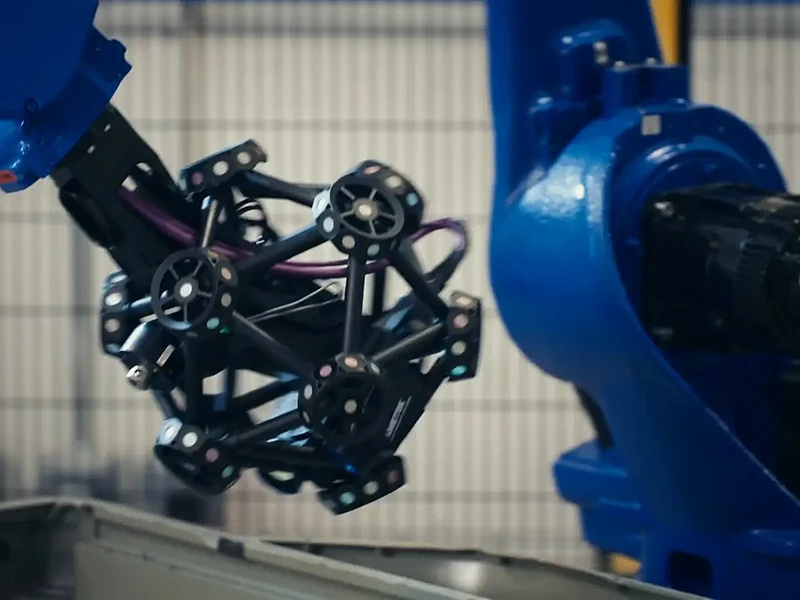

Корпус защищён по IP50, рабочая температура - от +5 до +40 °C, лазер класса 2M безопасен для глаз. Creaform MetraSCAN-R BLACK+ Elite HD выбирают, когда на детали много мелких элементов: кромок, отверстий, пазов и креплений, которые нужно проверить за короткий цикл на линии. Это двери, панели, кузовные рамы и штампованные детали. Для деталей с крупной гладкой поверхностью подходит версия без HD с более широким полем, а для решения под ключ - ячейки CUBE-R. Траектории программируют офлайн в модуле Automation программы Creaform Metrology Suite, а оператору без опыта в робототехнике достаточно запустить программу. Данные выгружаются и в сторонние метрологические программы. Отчёт об отклонениях формируется автоматически. Новую деталь добавляют, подготовив траекторию робота офлайн, поэтому контроль текущих деталей на линии не останавливается.

Штаб-квартира и производство Creaform находятся в Леви (Квебек, Канада), системы менеджмента сертифицированы по ISO 9001 и ISO 27001. Описание модели у производителя - creaform3d.com. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
