Система 3D-контроля Scantech AM-CELL C13X
Предзаказ
Артикул: 210069
Scantech AM-CELL C13X - автоматическая система 3D-контроля (сканер + кобот + ПО): ячейка 4,0 × 3,0 м, кобот 1300 мм, столы до 1000 кг.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

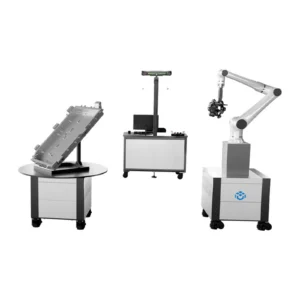

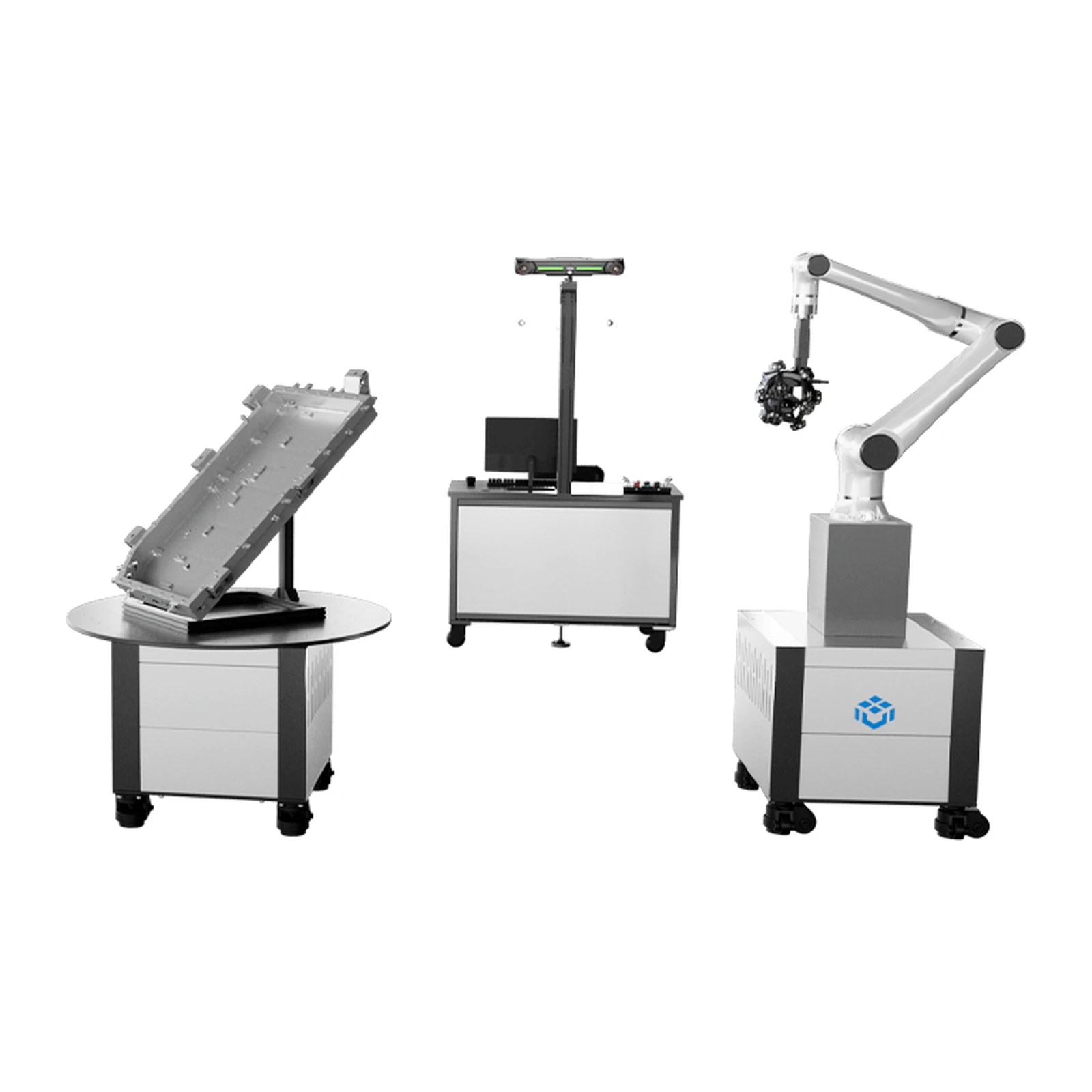

Scantech AM-CELL C13X - автоматическая система оптического 3D-контроля: сканер SCANOLOGY, коллаборативный робот с вылетом 1300 мм, программа DefinSight и центральный пульт в ячейке 4,0 × 3,0 м. Система сама планирует путь, снимает деталь и выпускает отчёт.
Цифровая измерительная комната проверяет путь робота и столкновения в виртуальной среде, программировать не нужно. Оптическое измерение само находит отверстия, пазы и кромки, а зрение проверяет тип детали, её положение и закрепление до съёмки. Сканеры дают точность до 0,020 мм при 6 630 000 измерений в секунду, датчики температуры, влажности и освещения запускают самокалибровку без оператора. Результаты уходят в MES, PLC или QMS, модули SPC и трендов следят за разбросом. Поворотные столы держат от 200 до 1000 кг.
AM-CELL C13X подходит для листового металла, литья под давлением, сварных узлов и аккумуляторных блоков в серийном производстве. Версия с ячейкой 5,0 × 4,0 м - Scantech AM-CELL C18X, ручные сканеры - в разделе Промышленные 3D-сканеры.
Наибольшая деталь зависит от поворотного стола: от ⌀1200 × 1000 мм на TT200 до ⌀2200 × 1800 мм на TT1000. Столы TT200, TT500, TT800 и TT1000 держат 200, 500, 800 и 1000 кг. Связь с заводскими системами идёт по TCP/IP, MODBUS и OPC UA, поэтому результаты попадают в систему качества без ручного переноса.
Коллаборативный робот останавливается при касании: безопасность обеспечивают аварийная остановка и обратная связь по усилию. Питание - ~220 В, 50-60 Гц, мощность - 1,5 кВт, поэтому ячейке не нужна отдельная силовая линия. Scantech AM-CELL C13X работает в программе DefinSight, которая сравнивает скан с CAD одним нажатием, строит карту отклонений и отчёт по отверстиям и кромкам.
Оператор только ставит деталь и запускает программу, а система сама проверяет тип детали, снимает её и выпускает отчёт. Это сокращает очередь в измерительную лабораторию и позволяет проверять больше деталей из партии прямо у линии. Цифровая измерительная комната проверяет путь робота заранее, поэтому новую деталь запускают без остановки ячейки. Модули SPC и трендов показывают разброс размеров по партиям и помогают заметить износ оснастки до появления брака. Ячейка занимает 4,0 × 3,0 м.
Точность сканеров SCANOLOGY проверяют в калибровочной лаборатории компании, аккредитованной по ISO/IEC 17025. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Кобот с вылетом 1300 мм
- Ячейка 4,0 × 3,0 м
- Столы 200-1000 кг
- Автоматический путь и отчёт
- Связь с MES / QMS

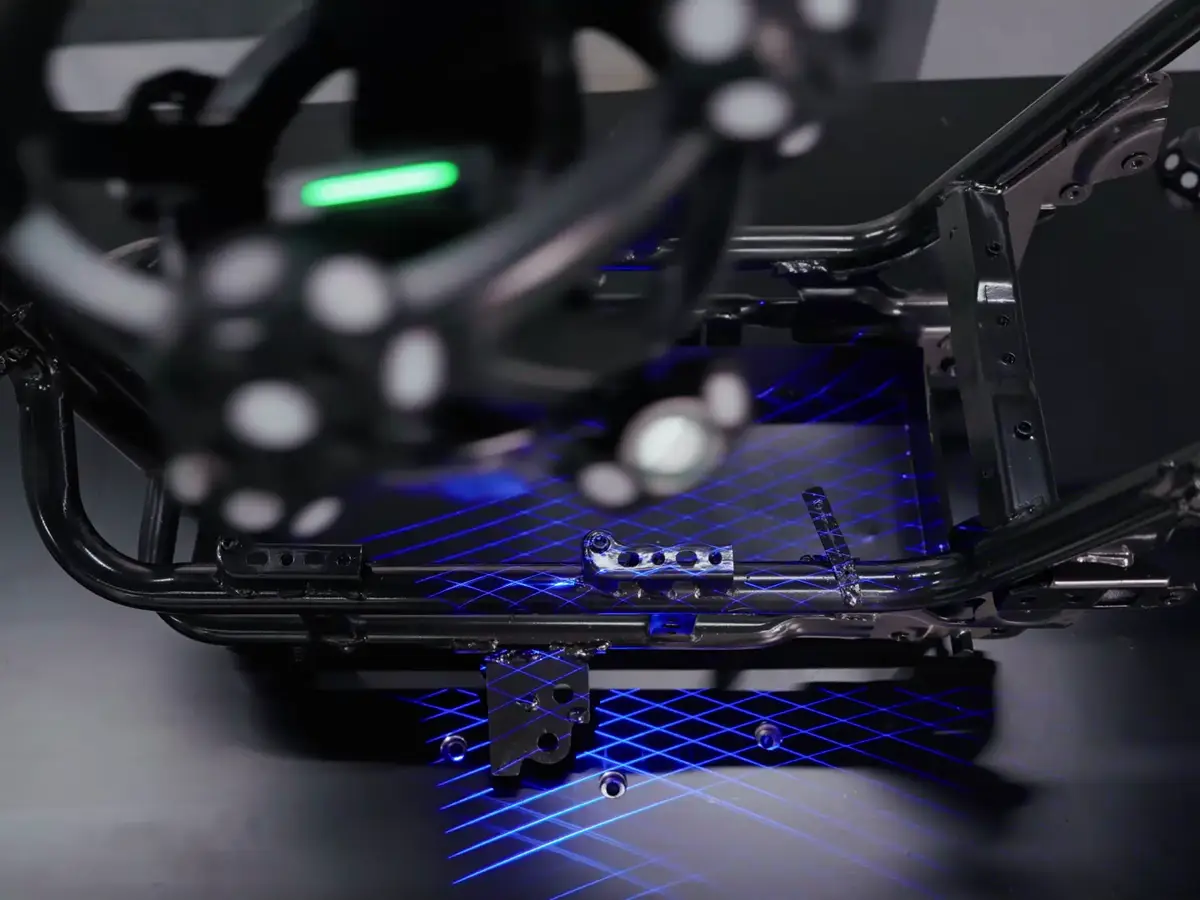

Оптическое измерение
Сканер на роботе снимает деталь без контакта и сам находит отверстия, пазы и кромки - точность до 0,020 мм.
01

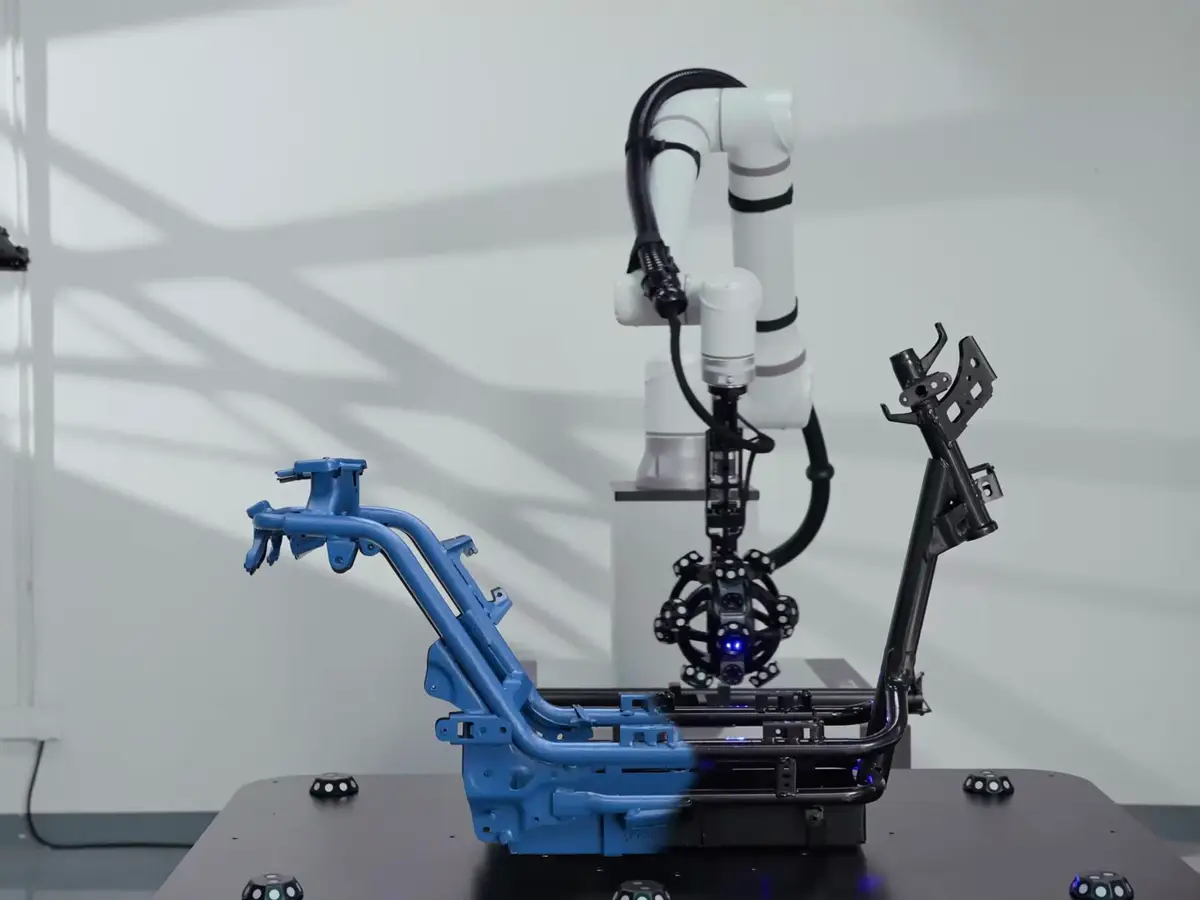

Робот и поворотный стол
Кобот с вылетом 1300 мм проходит по заранее проверенному пути, а поворотный стол подставляет деталь нужной стороной.
02

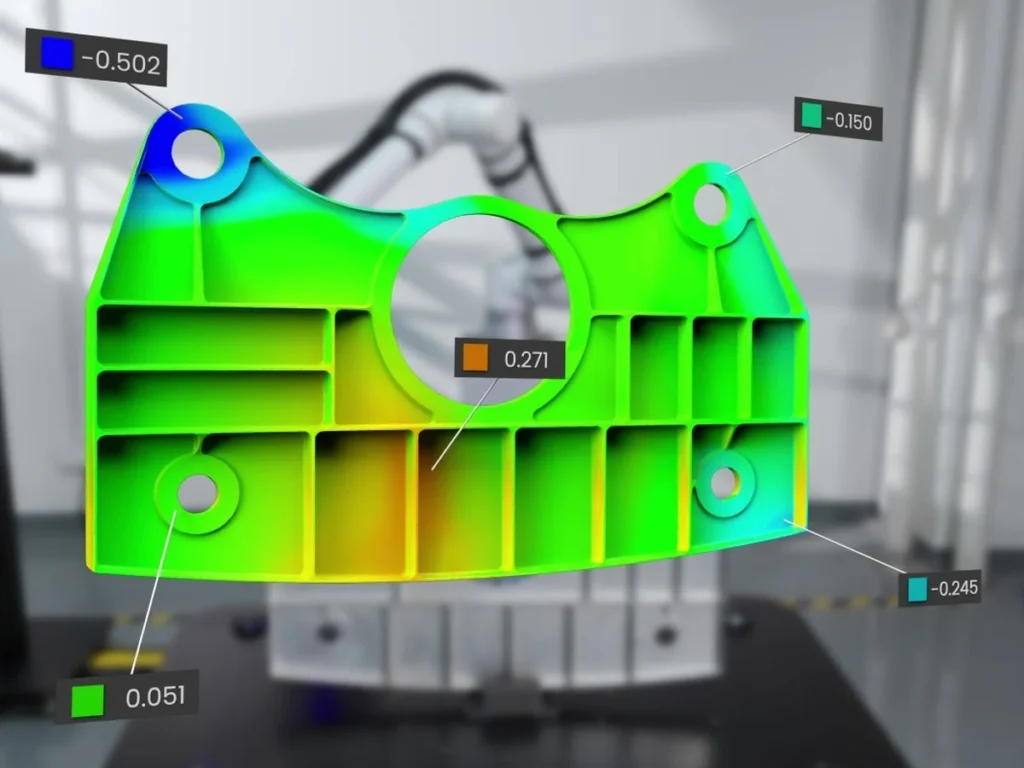

Отчёт и отклонения
Скан сравнивают с CAD одним нажатием, отклонения видны цветом, а результаты уходят в MES, PLC или QMS.
03

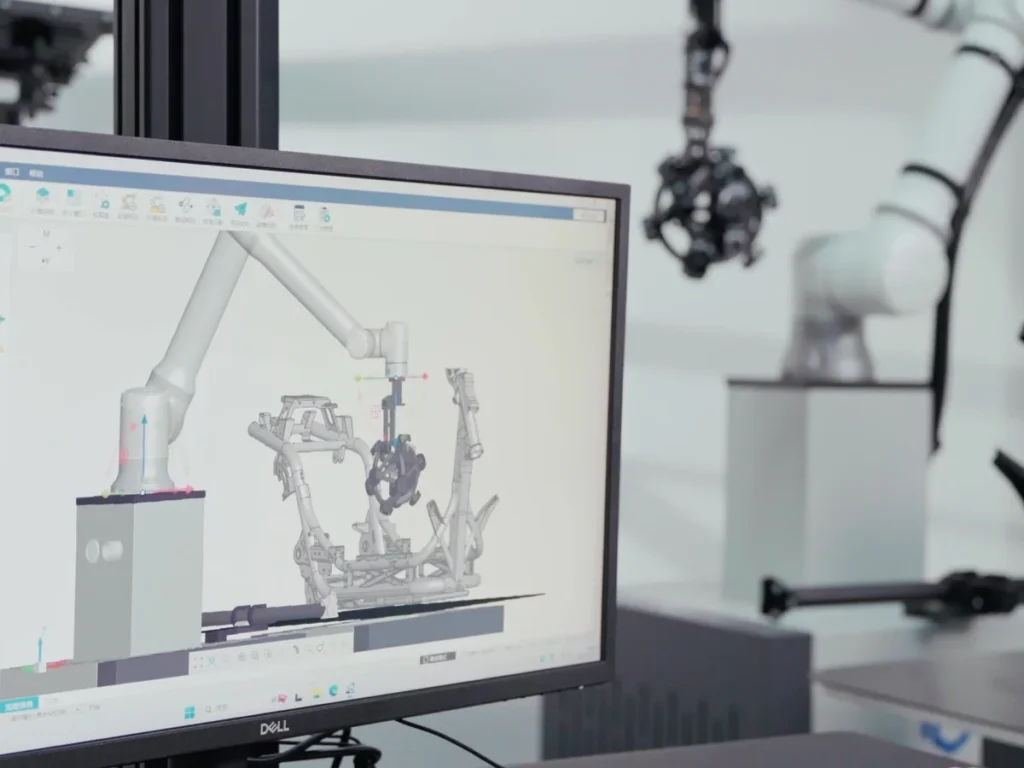

Виртуальная настройка
Путь робота и столкновения проверяют в цифровой измерительной комнате, поэтому программировать робота не нужно.
04

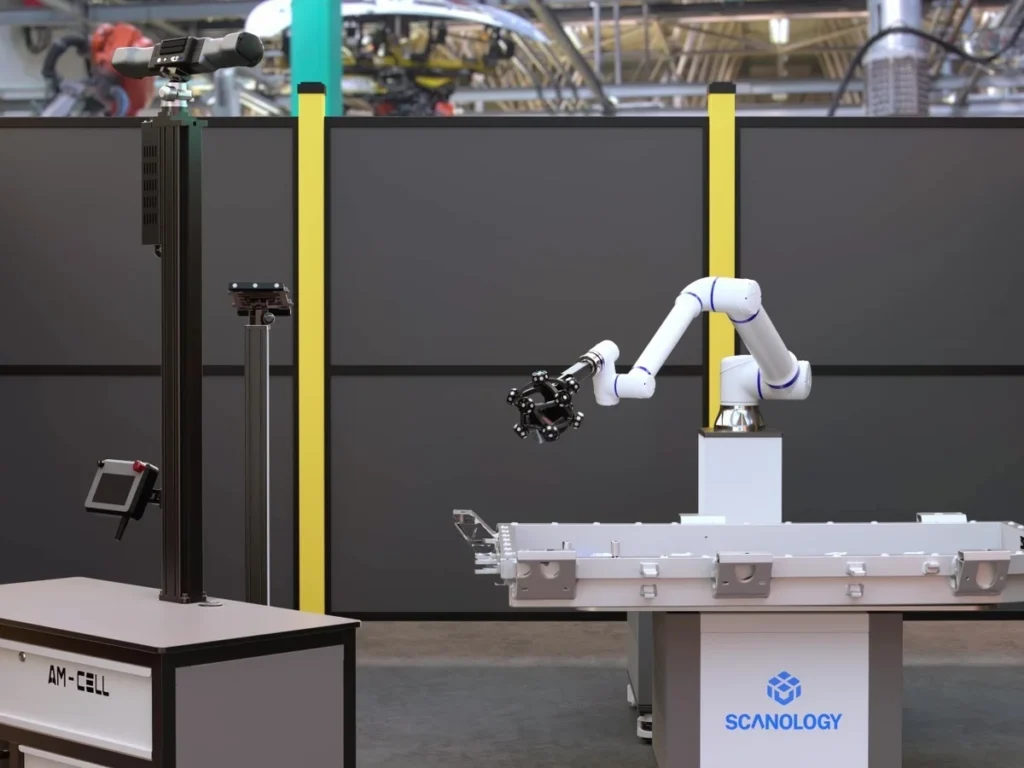

Серийный контроль
Модульная ячейка с ограждением встраивается в линию, а станции легко повторить на других участках.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У C13X ячейка 4,0 × 3,0 м, кобот с вылетом 1300 мм и мощность 1,5 кВт; у C18X - 5,0 × 4,0 м, 1800 мм и 3,0 кВт.
Листовой металл, литьё под давлением, сварные узлы, аккумуляторные блоки и другие детали.
Вся линейка оптических измерительных систем SCANOLOGY.
Через TCP/IP, MODBUS и OPC UA, результаты уходят в MES, PLC или QMS.
Поворотные столы TT200-TT1000 держат от 200 до 1000 кг, до ⌀2200 мм и высоты 1800 мм.
БрендScantech
Тип сканераСтационарный
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля сканирования деталей
Страна производителяКитай
Тип системыавтоматическая система оптического 3D-контроля
Размер ячейки4,0 × 3,0 м
Роботколлаборативный, вылет 1300 мм
Сканерыоптические измерительные системы SCANOLOGY
Точность сканеров≤ 0,020 мм при 6 630 000 измерений/с
Поворотные столыTT200 / TT500 / TT800 / TT1000 - 200 / 500 / 800 / 1000 кг
Наибольшая детальот ⌀1200 × 1000 мм (TT200) до ⌀2200 × 1800 мм (TT1000)
СвязьTCP/IP, MODBUS, OPC UA
Безопасностьаварийная остановка, обратная связь по усилию
Питание~220 В, 50-60 Гц
Мощность1,5 кВт
ПрограммаDefinSight
