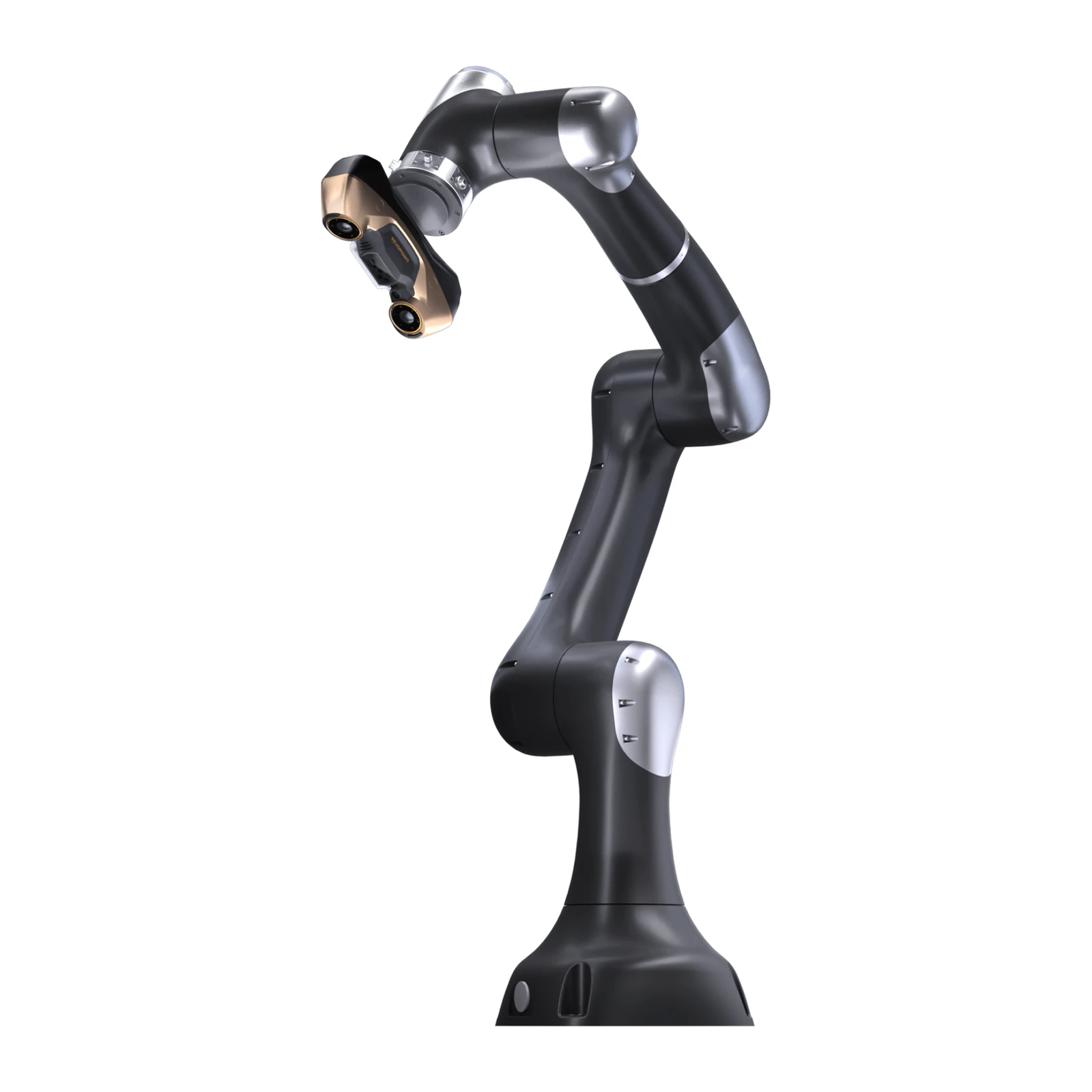

3D-сканер Revopoint Metrohub 09YU
Предзаказ
Артикул: 210089
Revopoint Metrohub 09YU - роботизированный 3D-сканер (MetroY Ultra + кобот Vbot 9): 0,015 мм + 0,04 мм × L (м), детали до ⌀500 мм.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Revopoint Metrohub 09YU - роботизированный 3D-сканер для автоматического контроля деталей: сканер MetroY Ultra на шестиосевом коботе Vbot 9, электрический поворотный стол и программа MetroBot. Объёмная точность - 0,015 мм + 0,04 мм × L (м), детали - до ⌀500 × 500 мм.
Сканер работает в режимах 34 синих креста, 15 параллельных линий, линия для отверстий и полнокадровый свет на 62 линии - до 7 000 000 точек в секунду. Путь робота задают перетаскиванием руки, по CAD-модели или по камере, программировать не нужно, предварительный проход проверяет охват. Робот чувствует усилие от 1 Н и работает рядом с людьми без ограждения. Калибровка робота, сканера и стола автоматическая, шаровая плита в CMM Edition проверяет точность перед каждым контролем, а Revo Measure сразу строит отчёт по допускам. Сканер снимается с робота для ручной работы.
Metrohub 09YU подходит для серийного контроля литья и поковок, пластиковых и штампованных деталей, аддитивного производства и аккумуляторных корпусов. Версия с оптическим трекером - Revopoint Metrohub 09TR, ручной сканер из комплекта - Revopoint MetroY Ultra, другие - в разделе Стационарные 3D-сканеры.
Кобот Vbot 9 имеет шесть осей, грузоподъёмность 5 кг и радиус 919 мм, скорость инструмента - до 2,0 м/с. Он чувствует усилие от 1 Н и останавливается при касании, поэтому работает без ограждения рядом с оператором. Рабочий стол - 90 × 90 × 80 см, вся система весит 39 кг.
Скорость лазера - до 3 000 000 точек в секунду, точность кадра - 0,015 мм. Кадры совмещаются по глобальным маркерам. Связь с заводскими системами - по TCP/IP, для встраивания в линию есть комплект интеграции. Лазер класса 2M. Revopoint Metrohub 09YU сохраняет модели в PLY, OBJ, STL, ASC, 3MF, GLTF и FBX.
Ячейка подходит для контроля партий одинаковых деталей в цеху: путь задают один раз, а дальше робот повторяет его для каждой детали. В ручном режиме сканер снимают с робота и используют как обычный ручной сканер. Путь робота задают перетаскиванием руки, по CAD-модели или по камере, а предварительный проход проверяет охват детали до начала съёмки. Поворотный стол электрический, а программа - MetroBot.
Revopoint сама разрабатывает оптические микрочипы, алгоритмы 3D-зрения и программы и сама выпускает сканеры. Описание модели у производителя - revopoint3d.com. Подробнее - в каталоге 3D-сканеры Revopoint. Если останутся вопросы, наши специалисты помогут.
- MetroY Ultra на коботе Vbot 9
- 0,015 мм + 0,04 мм × L (м)
- До 7 000 000 точек/с
- Путь без программирования
- Автокалибровка
- Работа без ограждения

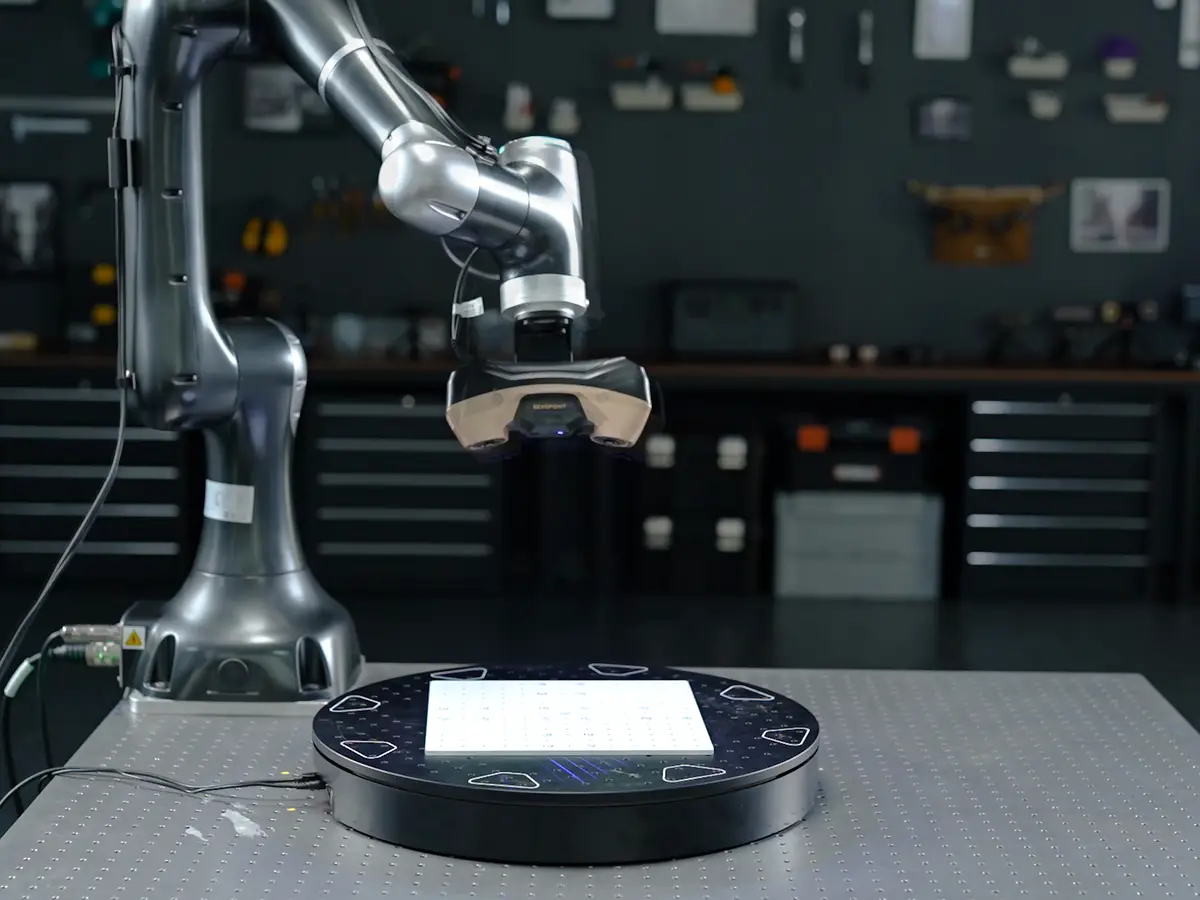

Автоматическая съёмка
Кобот ведёт сканер вокруг детали на поворотном столе по заданному пути - партия снимается без оператора.
01

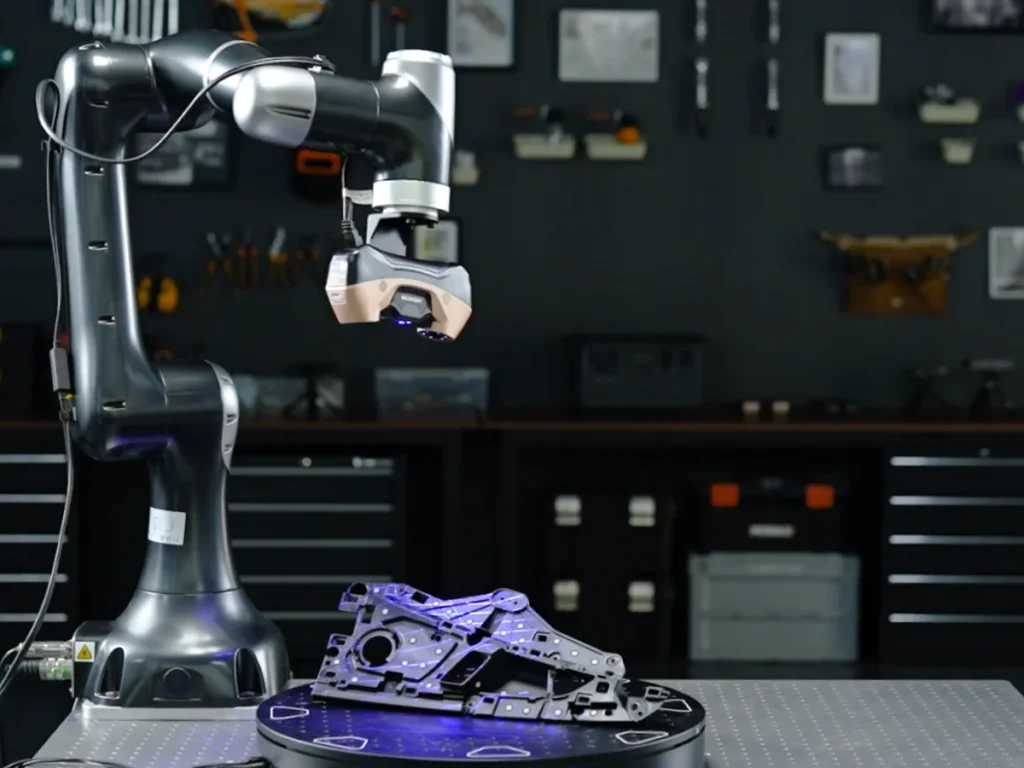

Контроль в цеху
Комплекс встаёт на стол 90 × 90 см рядом с линией, а результат сразу идёт в Revo Measure.
02

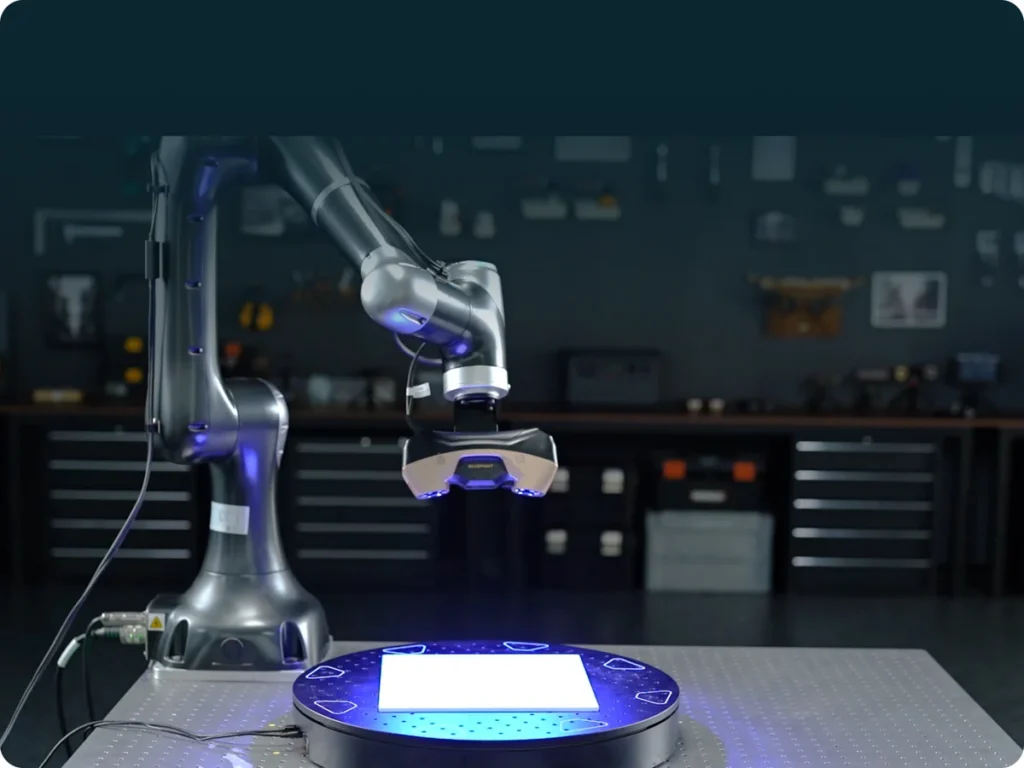

Поворотный стол
Электрический стол и шесть осей робота открывают сканеру все стороны детали за одну установку.
03
Ручной режим
MetroY Ultra снимается с робота для ручной беспроводной съёмки там, куда рука не дотягивается.
04

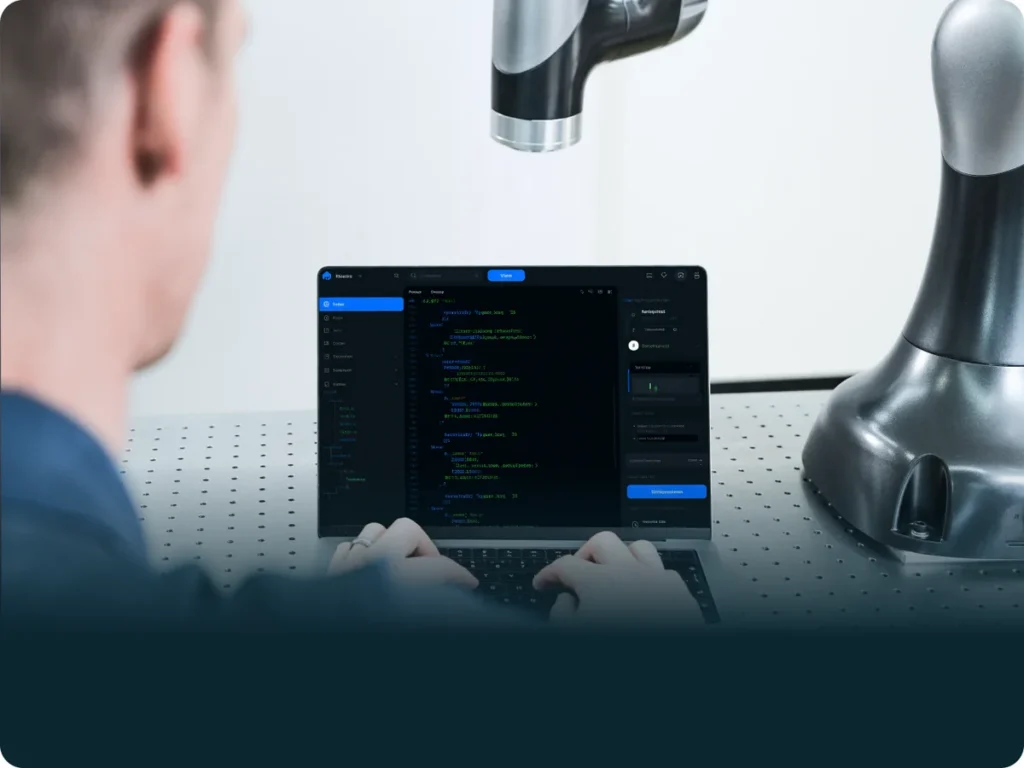

Путь без программирования
Путь задают перетаскиванием руки робота, по CAD-модели или по камере в программе MetroBot.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Revopoint в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Нет, путь задают перетаскиванием руки, по CAD-модели или по камере, пульт обучения не нужен.
В 09YU сканер MetroY Ultra с точностью 0,015 мм + 0,04 мм × L (м) и до 7 000 000 точек/с, нужны глобальные маркеры; в 09TR - Trackit SR с трекером, 0,025 мм + 0,04 мм × L (м), без маркеров.
Да, программу управляют по TCP/IP: запуск, съёмка, остановка и получение данных.
Нет, комплекс работает с коботом Vbot 9.
До ⌀500 мм и высотой до 500 мм.
БрендRevopoint
Тип сканераСтационарный
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Составсканер MetroY Ultra, кобот Vbot 9, электрический поворотный стол, программа MetroBot
Объёмная точность0,015 мм + 0,04 мм × L (м)
Точность кадра0,015 мм
Режимы34 синих креста, 15 параллельных линий, 1 линия для отверстий, полнокадровый синий свет 62 линии
Скоростьлазер ≤ 3 000 000 точек/с, структурированный свет ≤ 7 000 000 точек/с
Совмещениеглобальные маркеры
Роботколлаборативный Vbot 9, 6 осей, грузоподъёмность 5 кг, радиус 919 мм
Чувствительность к усилию1 Н, работа без ограждения
Скорость TCP≤ 2,0 м/с
Размер деталей⌀500 × 500 мм
Рабочий стол90 × 90 × 80 см
СвязьTCP/IP, комплект для интеграции
Вес39 кг
Класс лазера2M
ФорматыPLY, OBJ, STL, ASC, 3MF, GLTF, FBX
