Система 3D-контроля Creaform CUBE-R M3

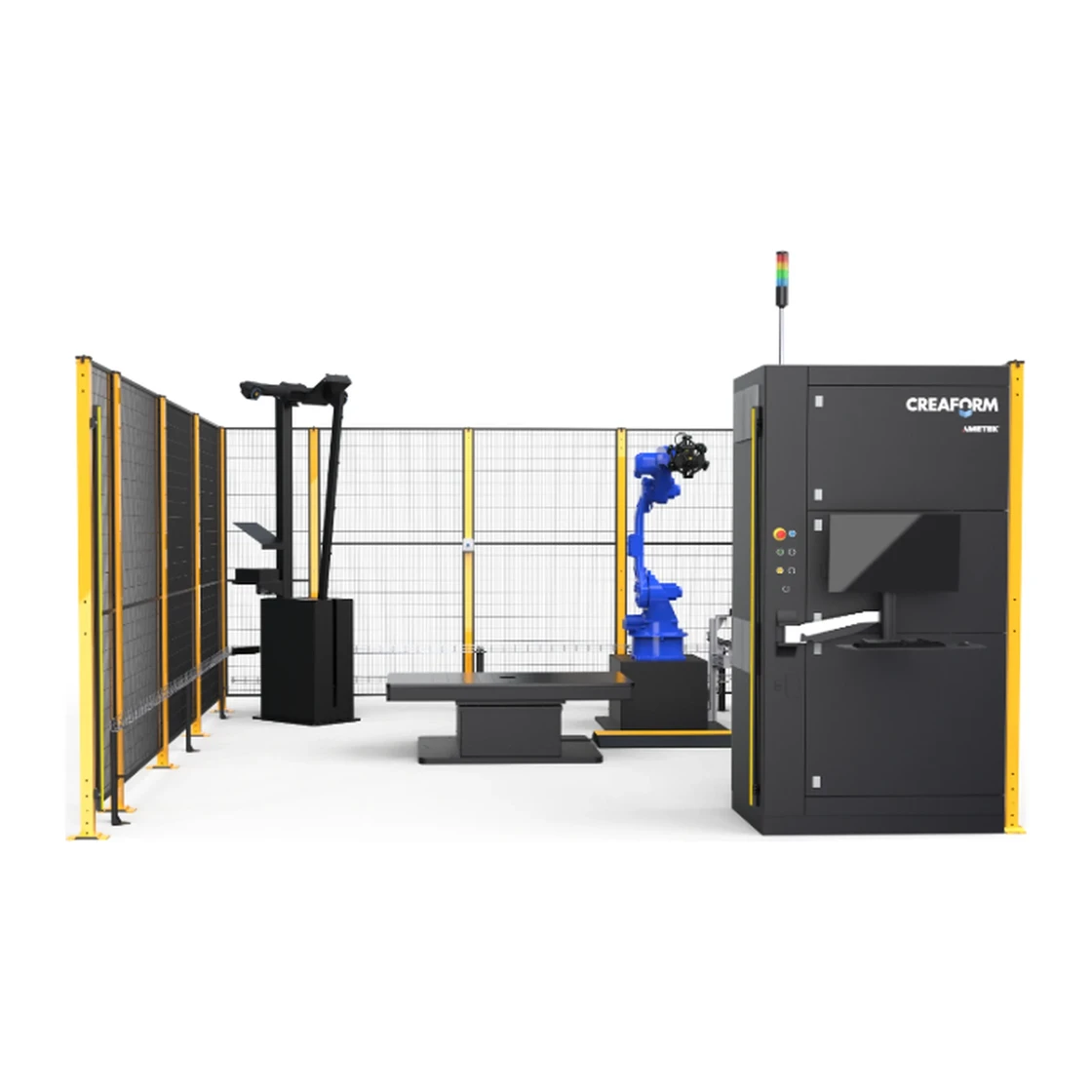

Creaform CUBE-R M3 - измерительная ячейка под ключ с поворотным столом для автоматического 3D-контроля деталей до 3 м и массой до 2000 кг. В ячейке работают робот Yaskawa GP25 или Fanuc M-20iD/25, 3D-сканер MetraSCAN-R BLACK+ Elite или Elite HD и трекер C-Track, точность сканера - 0,025 мм.

Ячейка спроектирована для производства: точность сохраняется при вибрации, блестящие и тёмные поверхности снимаются без подготовки. Офлайн-программирование в модуле Automation, полнокадровые 3D-данные с высокой частотой и параллельная обработка дают короткий цикл и приближают завод к сплошному контролю. Конструкция модульная: Creaform настраивает ячейку под размеры деталей, а позже её можно расширить. Опции - лазерное позиционирование Virtek Iris 3D для точной установки детали и оснастки, комплект паллет для загрузки деталей вне ячейки, защищённый удалённый доступ для сервиса и съёмная монтажная плита. Поворотный стол открывает роботу все стороны детали без перестановки. Габариты ячейки - 5,5 × 4,6 × 2,9 м, ширина проёма - 3,1 м.

CUBE-R M3 подходит для автомобильных узлов, отливок, деталей авиации и тяжёлой техники. Компактная версия - Creaform CUBE-R M2, для деталей до 4 м - CUBE-R M4, другие - в разделе Стационарные 3D-сканеры.

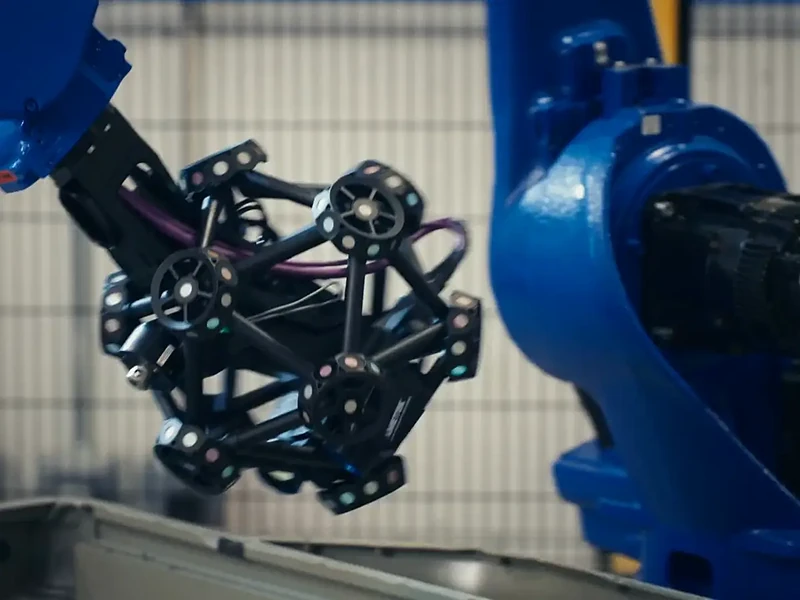

Объёмная точность Creaform CUBE-R M3 - 0,064 мм в объёме 9,1 м³ и 0,078 мм в объёме 16,6 м³. Трекер C-Track следит за сканером, поэтому точность не зависит от повторяемости робота и сохраняется при вибрации на линии. Рабочая температура - от +5 до +40 °C, ячейку ставят прямо в цеху.

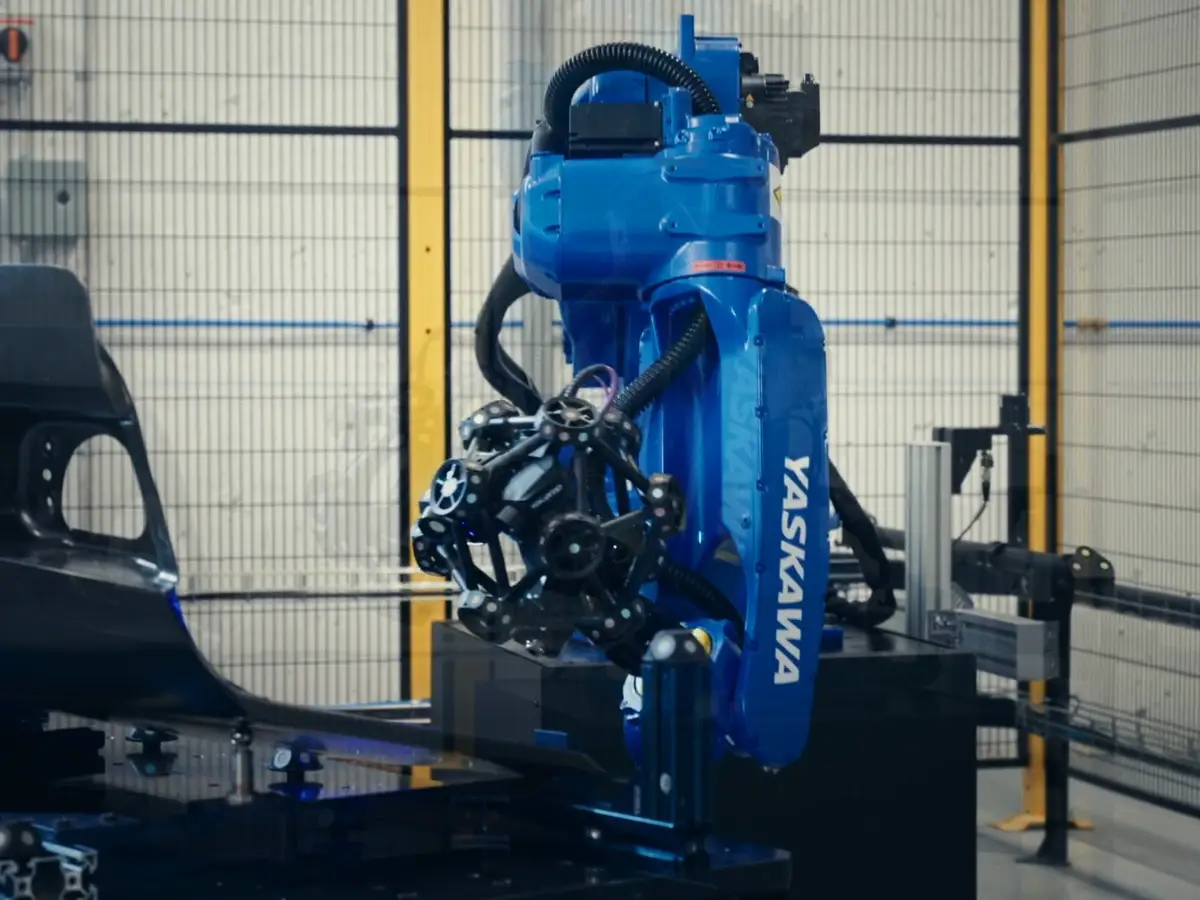

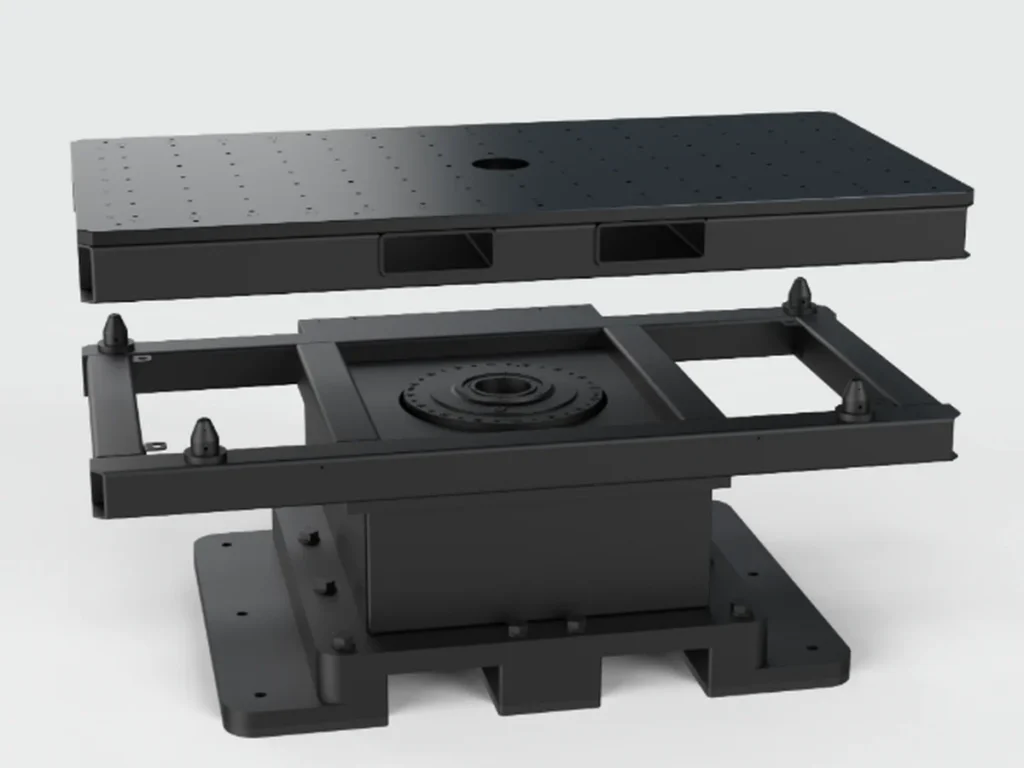

Поворотный стол выдерживает детали массой до 2000 кг и поворачивает их к роботу нужной стороной, поэтому деталь снимают со всех сторон за один цикл без перестановки. Траектории готовят офлайн в модуле Automation программы Creaform Metrology Suite: программист работает с моделью детали на компьютере, а ячейка в это время продолжает измерять.

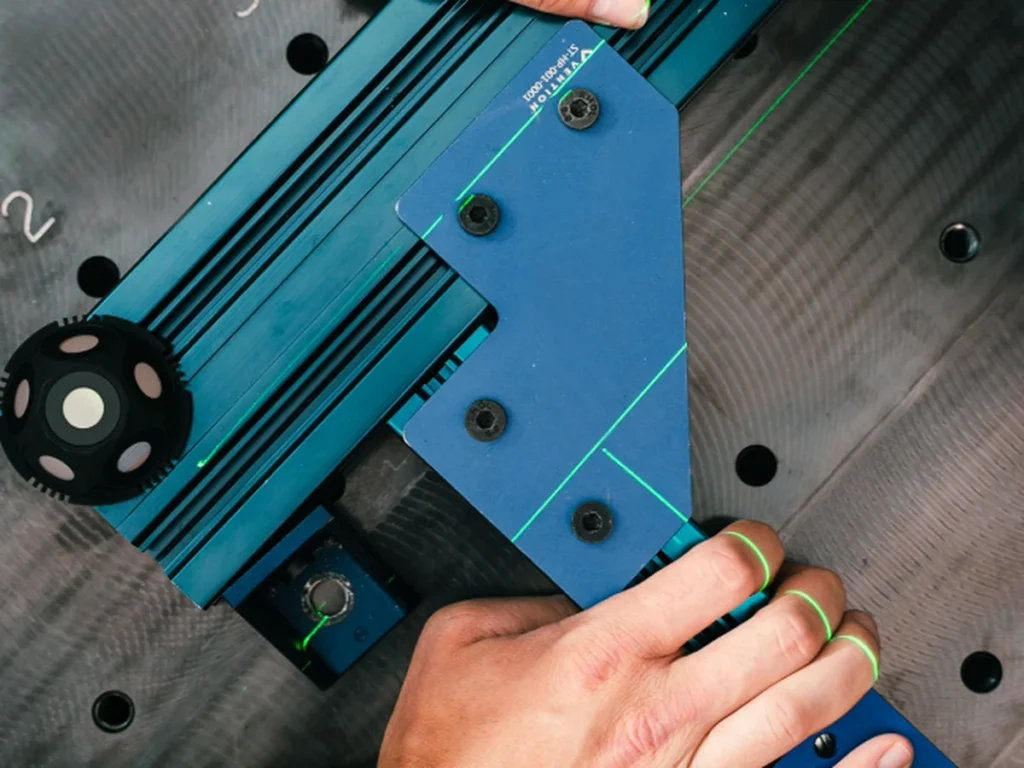

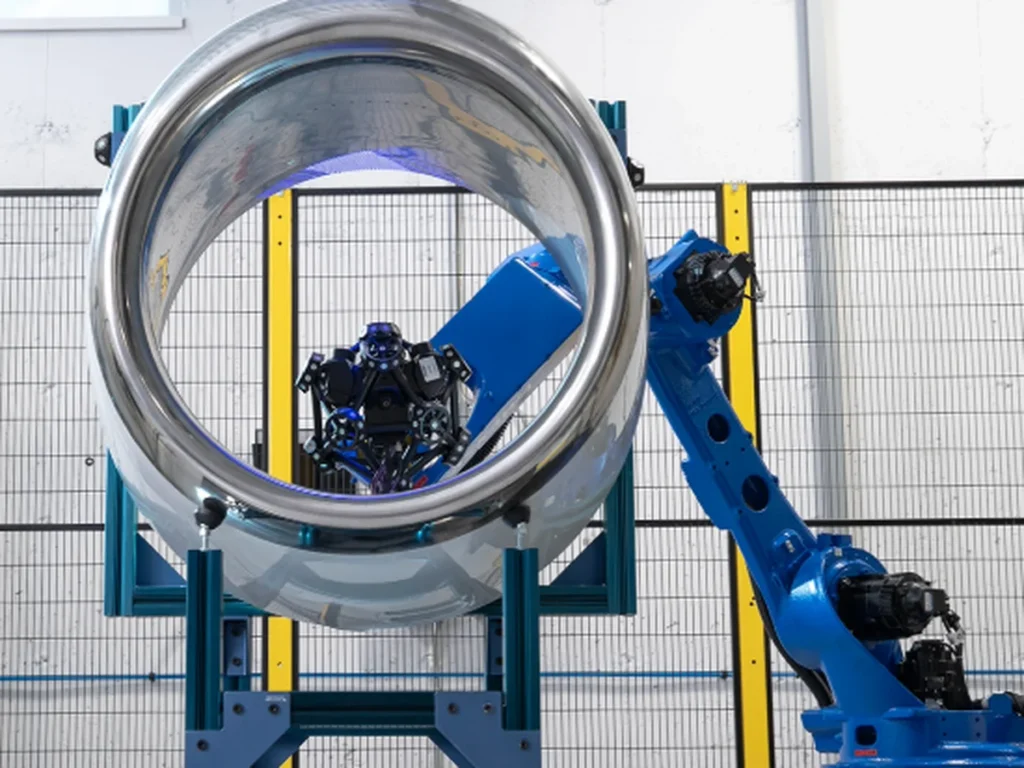

Лазерное позиционирование Virtek Iris 3D проецирует контур на стол и помогает точно поставить деталь и оснастку. Ячейку используют для авиационных узлов, отливок и деталей тяжёлой техники. Оператору достаточно загрузить деталь и запустить программу, а отчёт об отклонениях формируется автоматически. Комплект паллет позволяет готовить следующую деталь вне ячейки, пока робот измеряет текущую, поэтому цикл почти не прерывается. В ячейке работает сканер MetraSCAN-R BLACK+ Elite или Elite HD: версия HD подходит для деталей с большим числом кромок и отверстий. Защищённый удалённый доступ позволяет сервисной службе проверить ячейку без выезда.

Калибровочные лаборатории Creaform аккредитованы по ISO/IEC 17025, а точность сканеров проверяют по VDI/VDE 2634 часть 3. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
