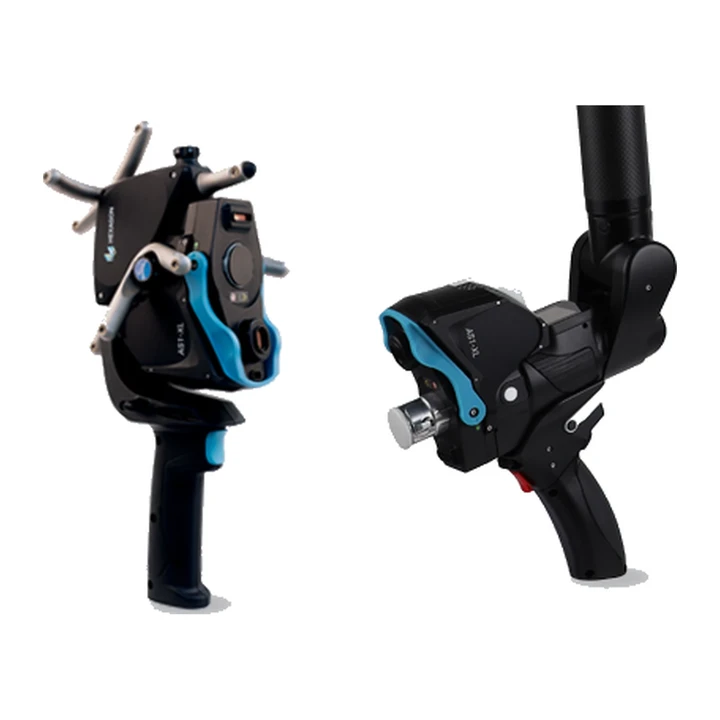

3D-сканер Hexagon Absolute Scanner AS1-XL

Hexagon Absolute Scanner AS1-XL - синий лазерный 3D-сканер для быстрого контроля крупных поверхностей с трекером Leica Absolute Tracker AT960 или рукой Absolute Arm 7-Axis. Ширина линии - 600 мм, рабочее расстояние - 700 ± 300 мм, скорость - до 1 200 000 точек в секунду.

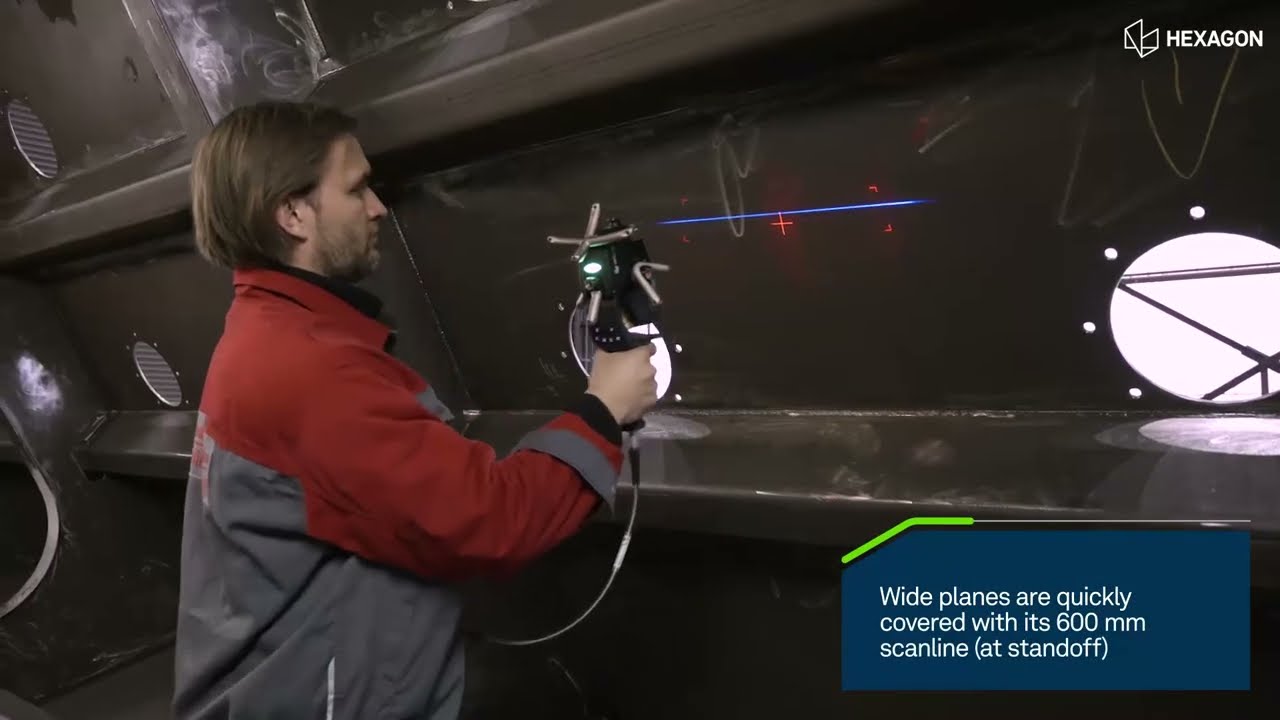

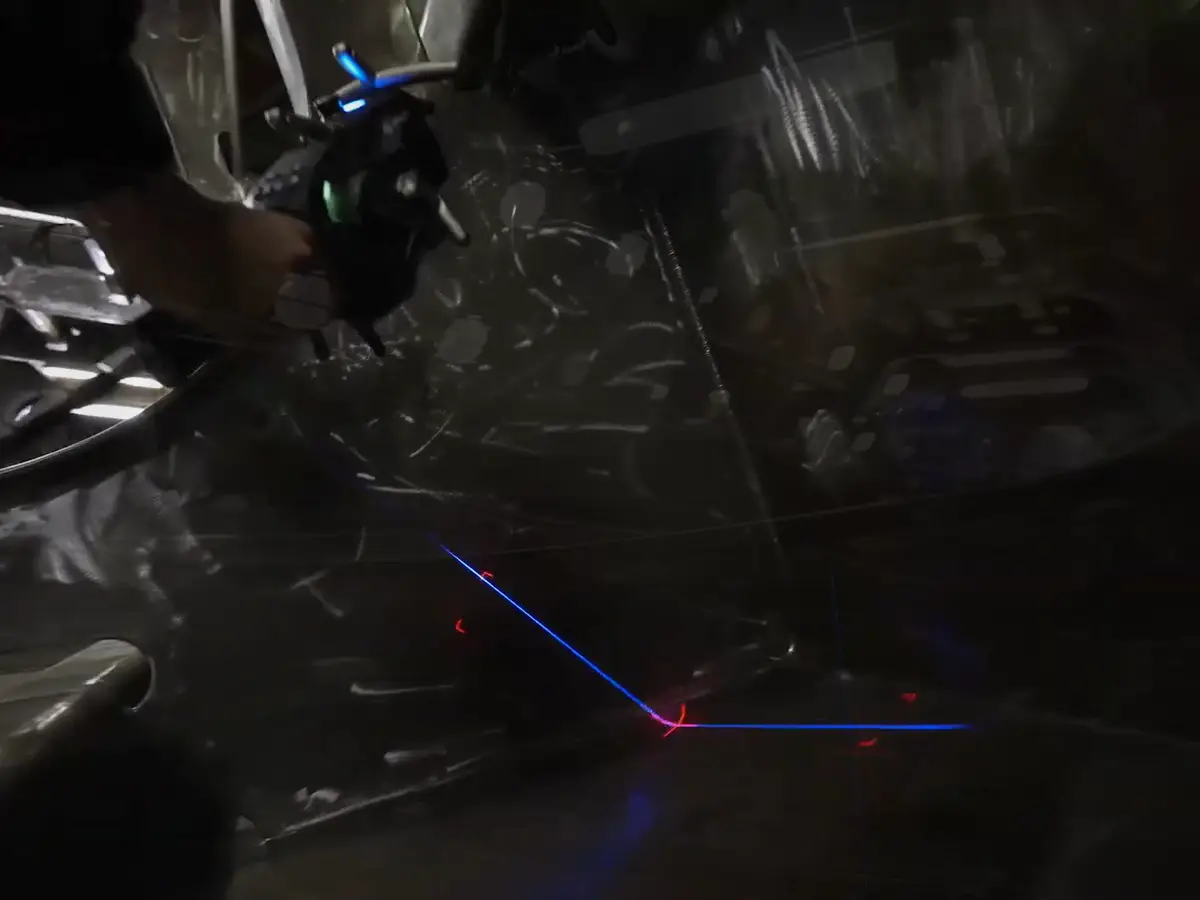

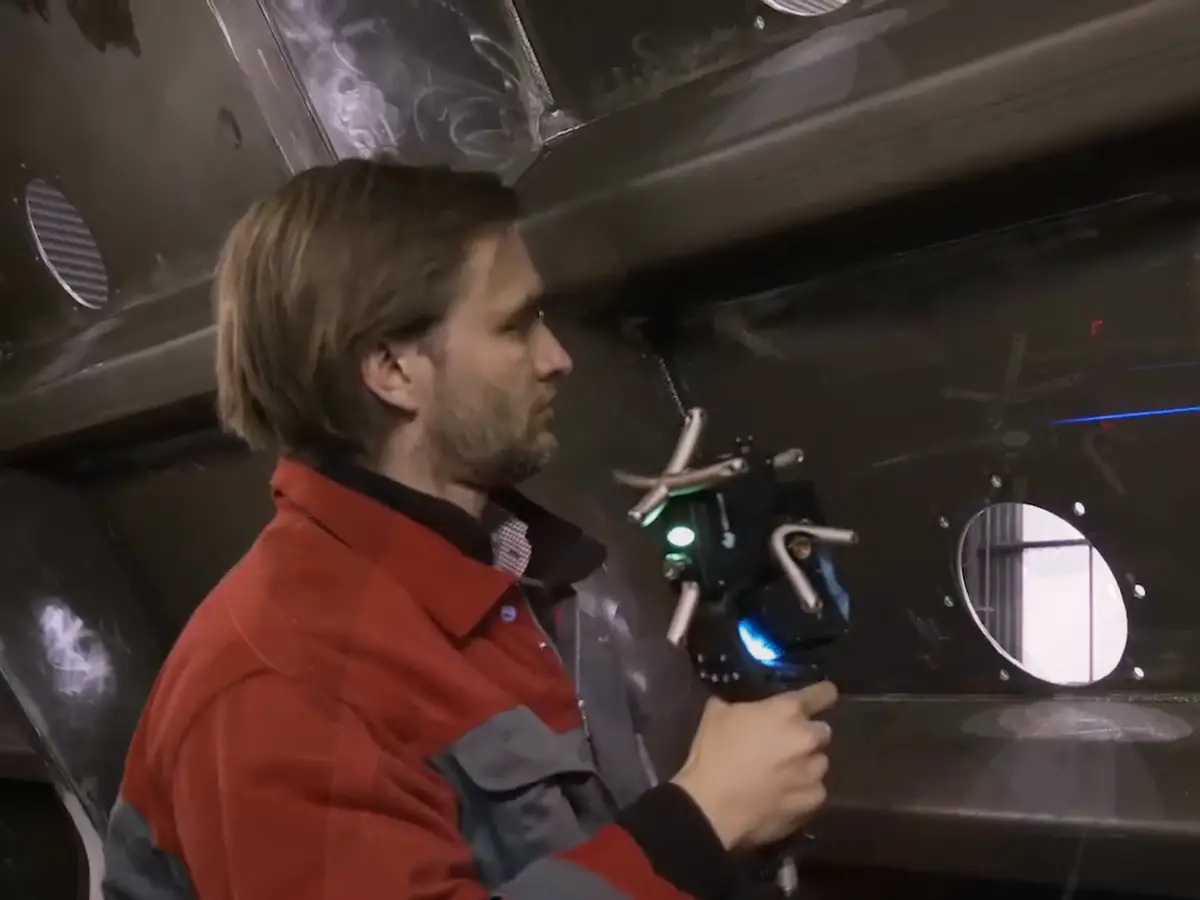

Широкая линия покрывает поверхность за меньшее число проходов: в ручной работе оператор меньше устаёт, а у робота проще путь и короче цикл. Большое расстояние позволяет снимать на глубине до 1 м внутри полостей и в местах, куда трекер не видит напрямую. Технология SHINE снимает глянцевые и тёмные поверхности с настройками по умолчанию, точность - до 150 мкм. Сканер весит 0,46 кг, защищён по IP54 и меняется с AS1 одним переключателем без повторной настройки - в одной сессии можно мерить и мелкие элементы, и большие поверхности.

AS1-XL подходит для судостроения, железнодорожных вагонов, ветроэнергетики, авиации и автоматического контроля крупных деталей. Сканер для мелких элементов - Hexagon Absolute Scanner AS1, ручная система с трекером - HYPERSCAN Super, другие - в разделе Промышленные 3D-сканеры.

Точность AS1-XL по тесту формы сферы (PForm.Sph.1×25:ODS) - 0,134 мм. В линии до 4000 точек, частота кадров - до 300 Гц, минимальный шаг точек - 0,08 мм. Широкая линия рассчитана на крупные поверхности: кузовные панели, корпуса, детали ветроэнергетики и судостроения, а глубокие полости снимаются благодаря большой глубине резкости.

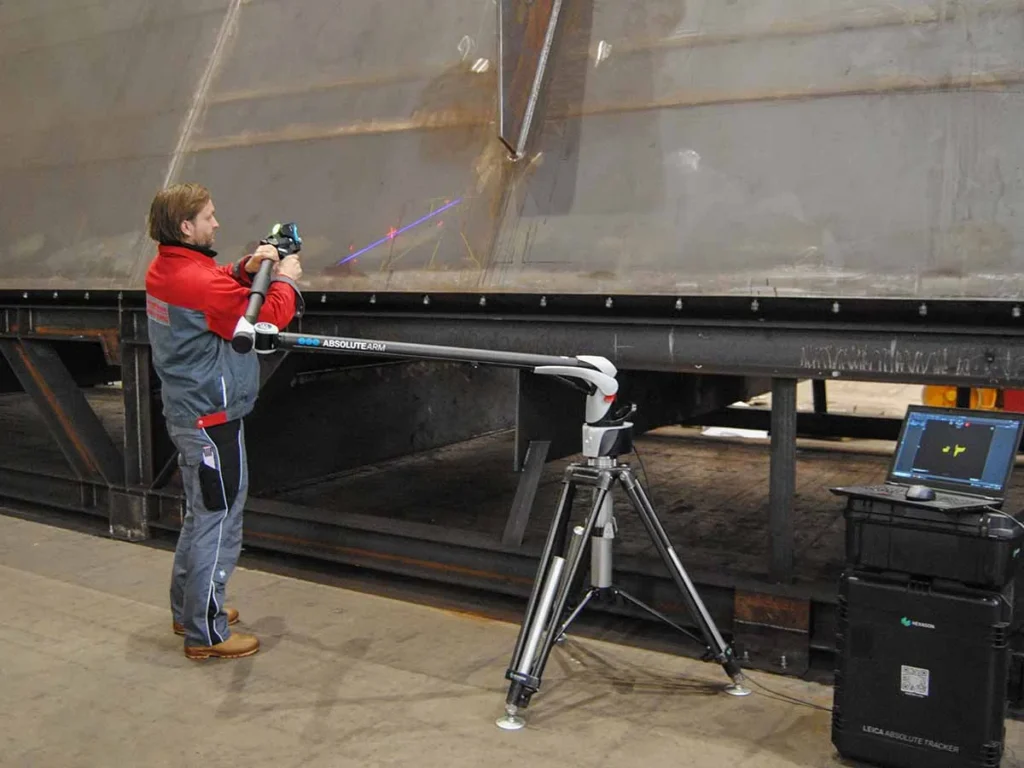

Сканер работает и с лазерным трекером, и с измерительной рукой. С трекером точность системы по размеру сферы (PSIZE) - ±240 мкм, по длине - ±150 мкм, рабочая температура - от 0 до +40 °C. С рукой сканер работает при температуре от +5 до +45 °C. Переставить его с одного носителя на другой можно без повторной настройки.

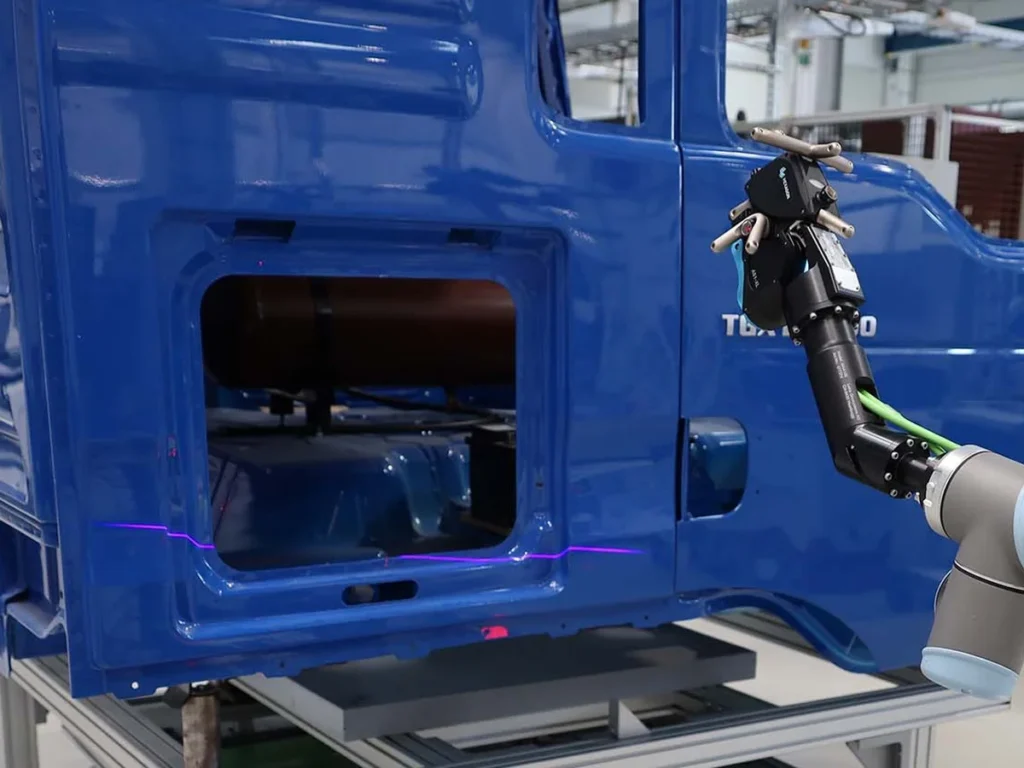

Hexagon Absolute Scanner AS1-XL выбирают, когда важна скорость покрытия больших площадей, а не микронная точность. Для мелких элементов на тех же изделиях есть Absolute Scanner AS1 с точностью 0,013 мм. Сканер можно поставить на робота для автоматического контроля крупных деталей, а данные открываются в программах контроля и реверс-инжиниринга. Спрей на большинстве поверхностей не нужен.

С трекером оператор обходит крупное изделие целиком, а с рукой работает у стола или рядом со станком. Минимальный шаг точек 0,08 мм достаточен для поверхностей, а не для мелких элементов, поэтому модели часто работают в паре: AS1-XL для площадей, AS1 для деталей.

Hexagon - шведская группа компаний в области измерительных технологий, акции торгуются на бирже Nasdaq Stockholm. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
