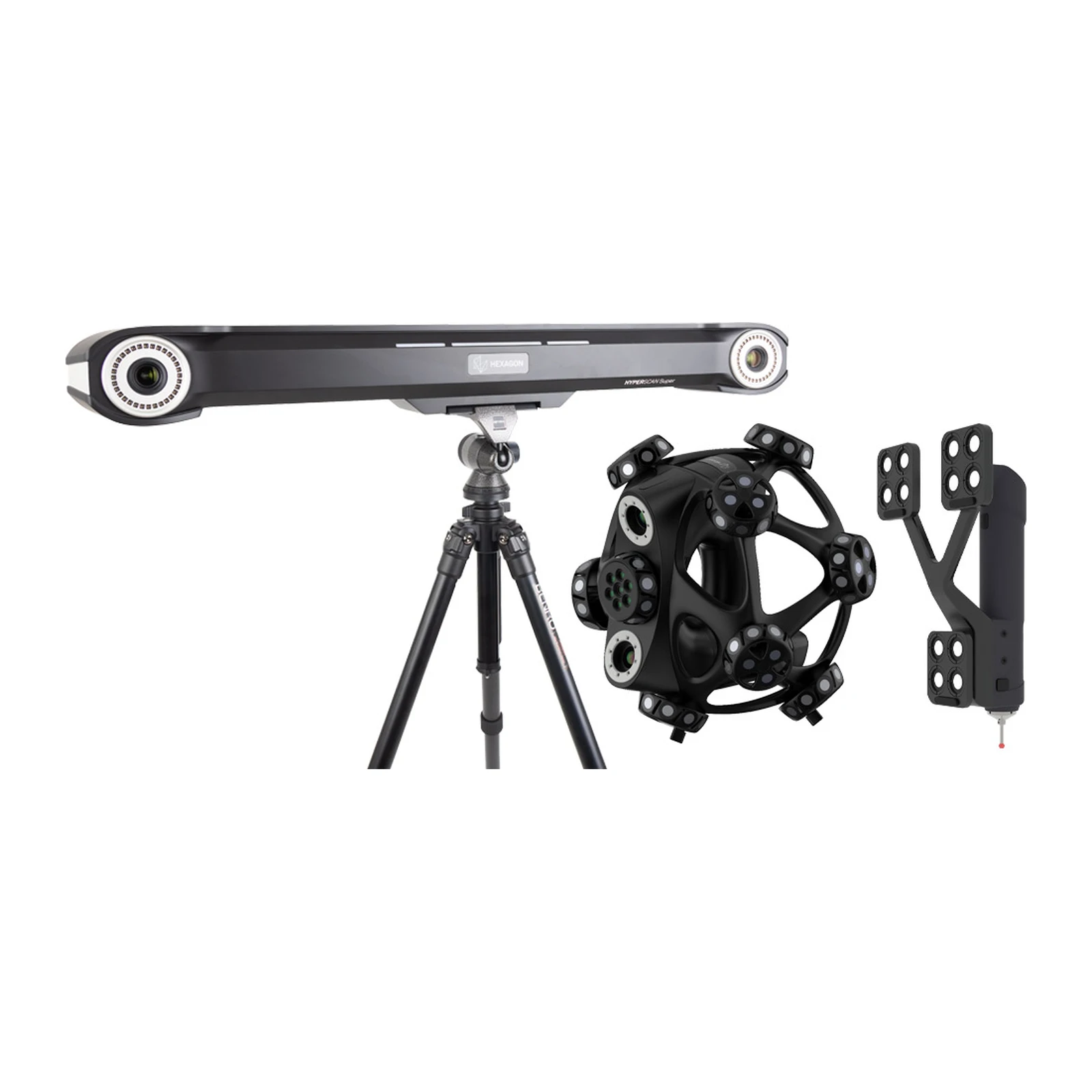

3D-сканер Hexagon HYPERSCAN Super
Предзаказ
Артикул: 210093
Hexagon HYPERSCAN Super - 3D-сканер с оптическим трекером: трекер до 7 м, объём 100 м³, точность от 0,05 мм, детали 0,1-12 м.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Hexagon HYPERSCAN Super - старшая система серии HYPERSCAN для самых крупных деталей: трекер ведёт сканер на расстоянии до 7 м в объёме 100 м³, детали - до 12 м. Скорость - до 8 300 000 точек в секунду, объёмная точность - от 0,05 мм.
Большой объём означает меньше перестановок трекера и меньше сшивок: секции крыла, вагоны и крупные формы снимают в одной системе координат. Сканер тот же, что у Ultra: 81 синяя лазерная линия, линия для отверстий и 34 линии для деталей, точность - до 0,02 мм. Метки на детали не нужны, динамическое отслеживание держит точность при вибрации. Голосовой помощник ведёт оператора, Galaxy LEAP объединяет позиции трекера, а щуп HYPERPROBE измеряет скрытые точки. HYPERSCAN Super ставят на робота и в станции PRESTO.
HYPERSCAN Super подходит для авиации, железнодорожной техники, крупных форм и энергетики. Версия с трекером до 5,5 м - Hexagon HYPERSCAN Ultra, ручной сканер с фотограмметрией - MARVELSCAN, другие - в разделе Промышленные 3D-сканеры.
HYPERSCAN Super - старшая система серии с самым длинным трекером HYPERTRACK: 1078 × 159 × 125 мм и 7,4 кг. Он работает с частотой 100 Гц и отслеживает сканер в объёме 100 м³ на расстоянии 7 м. Сканер весит 1,5 кг при размерах 204 × 263 × 280 мм. Метки на детали не нужны, а динамическое отслеживание позволяет снимать изделие, которое смещается во время работы.
Объёмная точность - 0,05 мм на 4,2 м, 0,075 мм на 5,5 м, 0,09 мм на 6,3 м и 0,14 мм на 7 м, отверстия измеряются с точностью 0,03 мм, кромки - 0,05 мм. Поле кадра - до 610 × 640 мм. Режимов несколько: стандартный, одна линия, детальный, распознавание кромок и Hole Flash для отверстий. Рабочее расстояние - 150-250 мм в детальном режиме, 200-450 мм в стандартном и 200-750 мм в дальнем. Система снимает детали от 0,1 до 12 м.
Подключение - по USB 3.0 или через беспроводной модуль, лазер класса II безопасен для глаз, рабочая температура - от -10 до +40 °C, влажность - 10-90 % без конденсата. Hexagon HYPERSCAN Super подходит для вагонов, крупных корпусов и станций автоматического контроля. Данные экспортируют в ASC, STL, OBJ, PLY, TXT и XYZ, программа HH Scan входит в комплект, а для скрытых точек к трекеру подключают щуп HYPERPROBE.
Каждый сканер Hexagon калибруют в лаборатории, аккредитованной по ISO 17025, точность проверяют по VDI/VDE 2634 часть 3. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
- Трекер до 7 м, 100 м³
- Детали до 12 м
- До 8 300 000 точек/с
- Объёмная точность от 0,05 мм
- Без маркеров на детали
- Щуп HYPERPROBE (опция)
Крупные корпуса
Трекер видит сканер до 7 м и охватывает 100 м³ - большой корпус снимают с одной позиции.
01

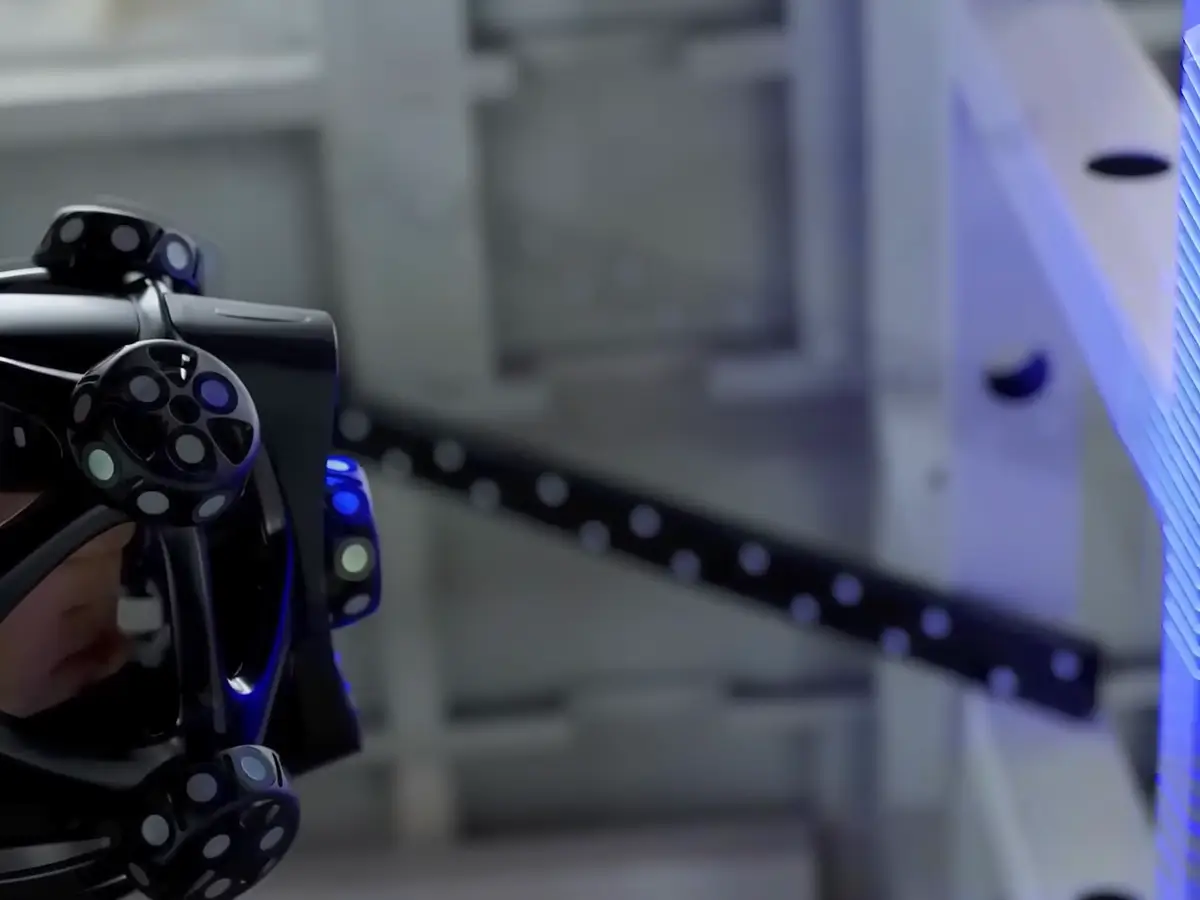

Автоматическая станция
В станциях PRESTO сканер работает на роботе, а трекер держит отслеживание без перестановок.
02

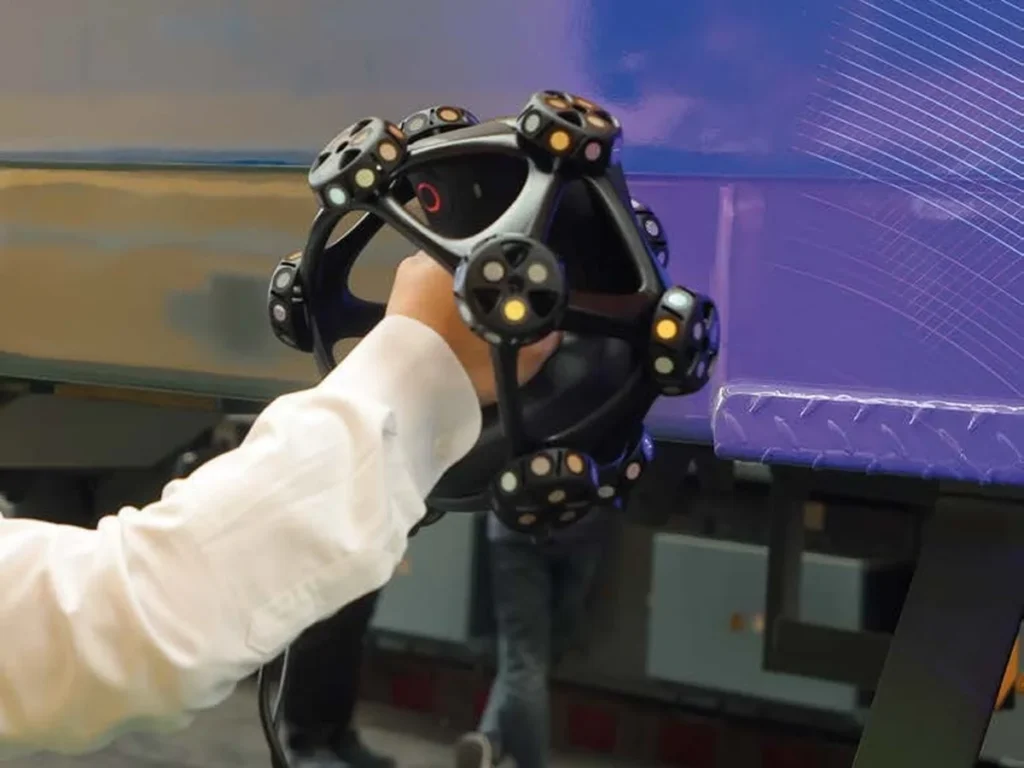

Вагоны и поезда
Детали до 12 м снимают в одной системе координат - меньше перестановок трекера и сшивок.
03

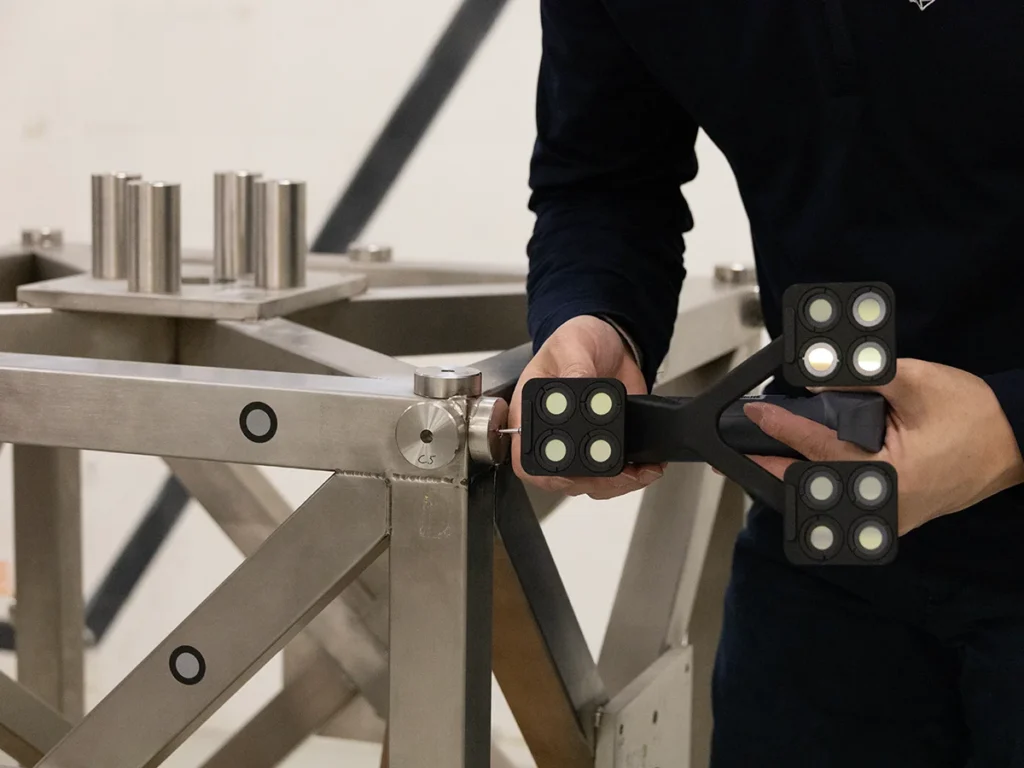

Щуп HYPERPROBE
Щуп измеряет скрытые базы и отверстия в той же системе координат на расстоянии от 1,5 до 7 м.
04
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Трекер Super работает до 7 м и 100 м³ (у Ultra - 5,5 м и 50 м³), детали - до 12 м, объёмная точность от 0,05 мм.
0,05 мм до 4,2 м, 0,075 мм до 5,5 м, 0,09 мм до 6,3 м, 0,14 мм до 7 м.
Galaxy LEAP по общим меткам сшивает несколько позиций трекера в одну систему координат.
Нет, сканер отслеживает трекер.
7,4 кг, размеры 1078 × 159 × 125 мм.
БрендHexagon
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяШвеция
Тип системыоптический трекер HYPERTRACK + ручной лазерный сканер
Совмещениебез маркеров на детали, динамическое отслеживание, Galaxy LEAP
Скорость≤ 8 300 000 точек/с
Поле кадра≤ 610 × 640 мм
Источник света81 синяя лазерная линия + 1 линия + 34 синие линии
Точность сканера≤ 0,02 мм
Объёмная точность0,05 мм (4,2 м), 0,075 мм (5,5 м), 0,09 мм (6,3 м), 0,14 мм (7 м)
Объём отслеживания100 м³ на 7 м
Отверстия / кромки0,03 / 0,05 мм
Частота трекера100 Гц
Сканер204 × 263 × 280 мм, 1,5 кг
Трекер1078 × 159 × 125 мм, 7,4 кг
Размер деталей0,1-12 м
Режимыстандартный, одна линия, детальный, распознавание кромок, Hole Flash (отверстия)
Рабочее расстояниедетальный 150-250 мм, стандартный 200-450 мм, дальний 200-750 мм
ПодключениеUSB 3.0 или беспроводной модуль
Класс лазераII (безопасен для глаз)
Рабочая температураот -10 до +40 °C
Влажность10-90 % без конденсата
АттестацияVDI/VDE 2634 часть 3, калибровка в лаборатории ISO 17025
ФорматыASC, STL, OBJ, PLY, TXT, XYZ
ПрограммаHH Scan (в комплекте); совместимы Geomagic, PC-DMIS, Inspire, PolyWorks, Metrologic
Any part. Any place. One HYPERSCAN (англ.)
