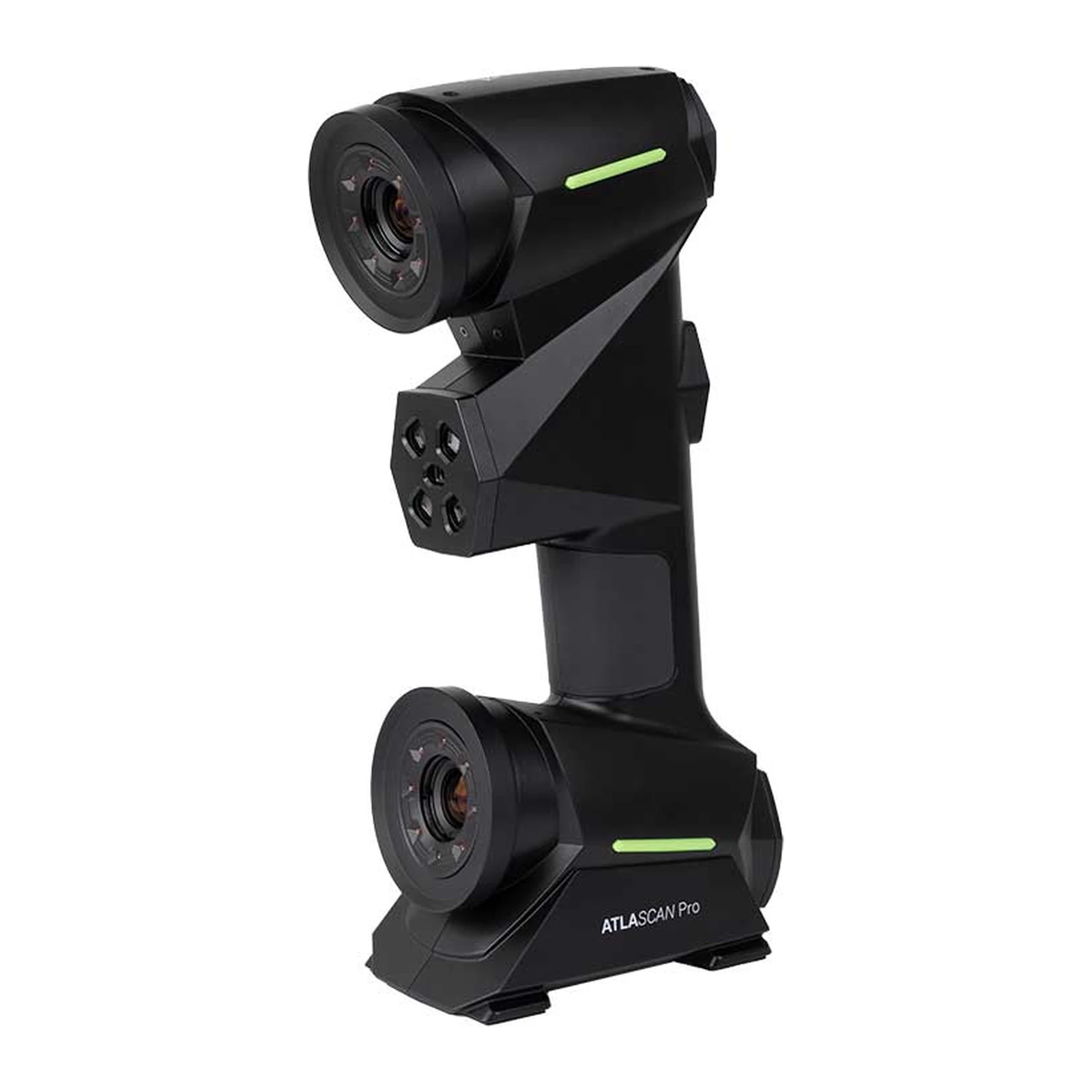

3D-сканер Hexagon ATLASCAN Pro

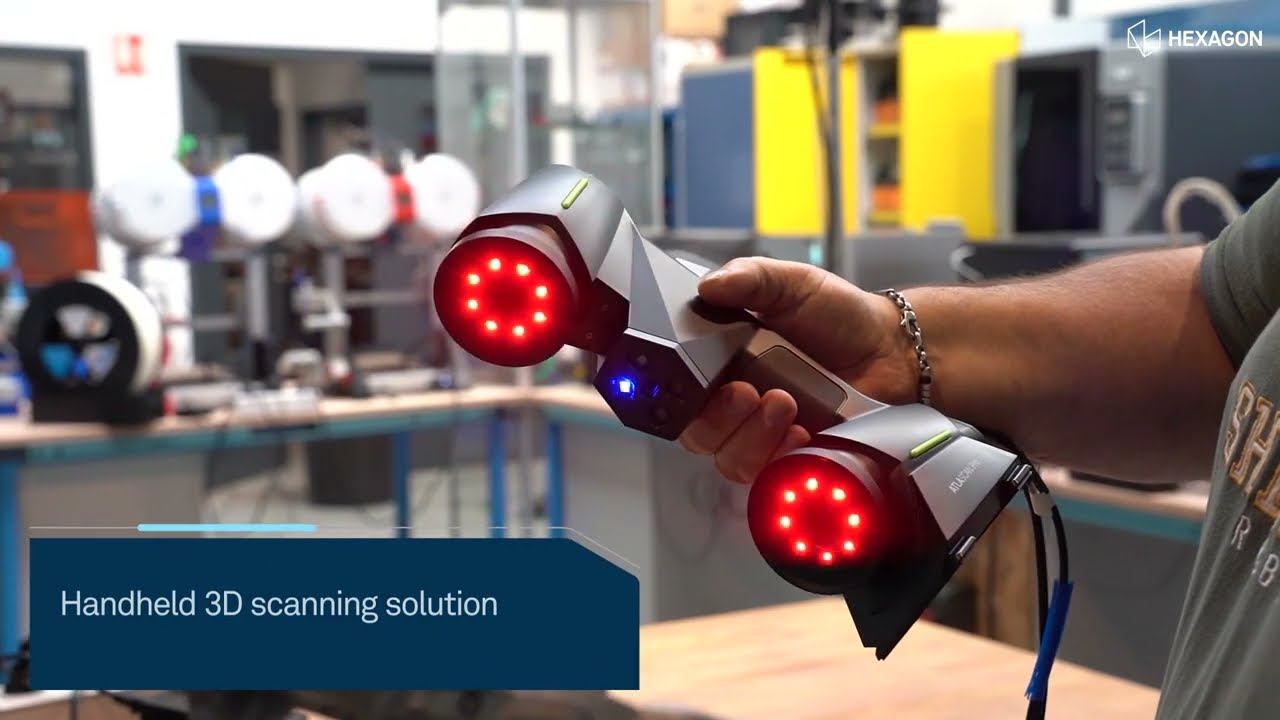

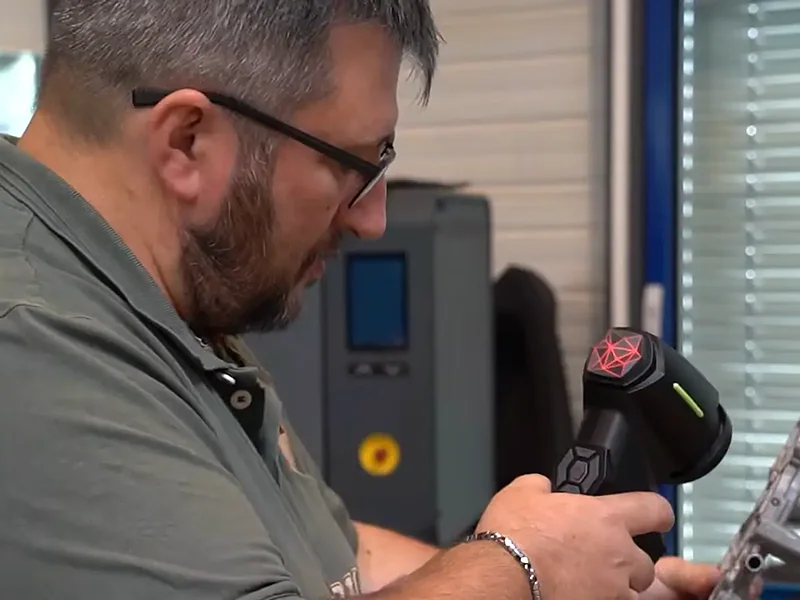

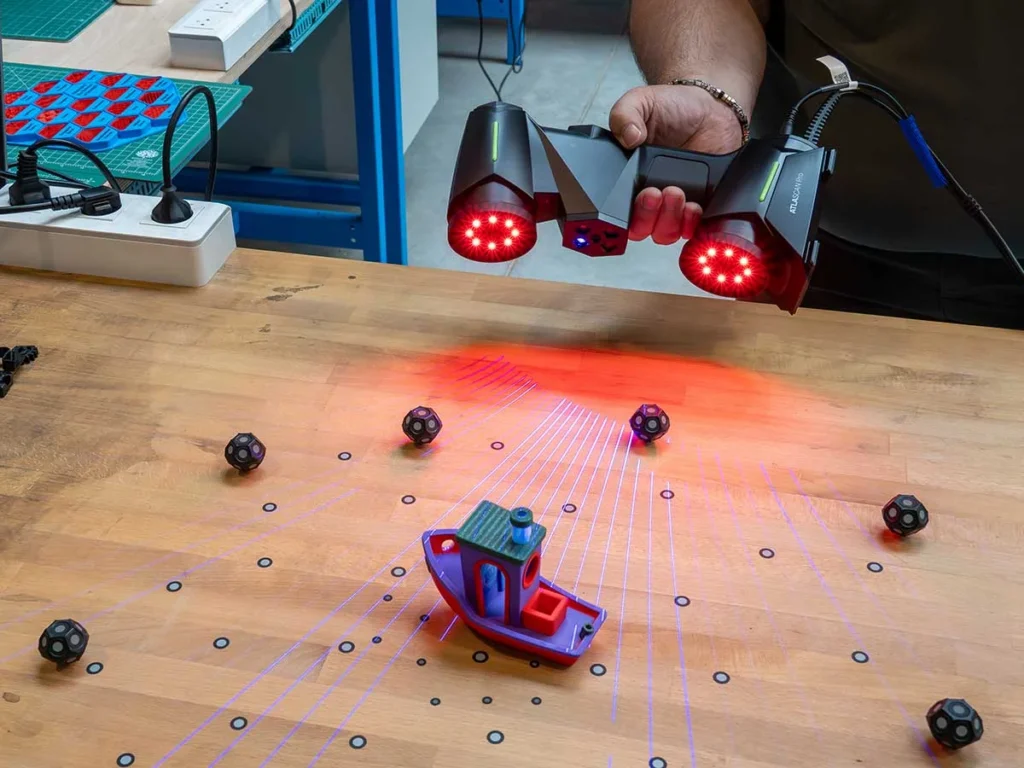

Hexagon ATLASCAN Pro - ручной 3D-сканер, с которого удобно начать профессиональное сканирование: реверс-инжиниринг, контроль, прототипирование и обучение. Точность - до 0,03 мм, разрешение - до 0,01 мм, скорость - до 4 000 000 точек в секунду.

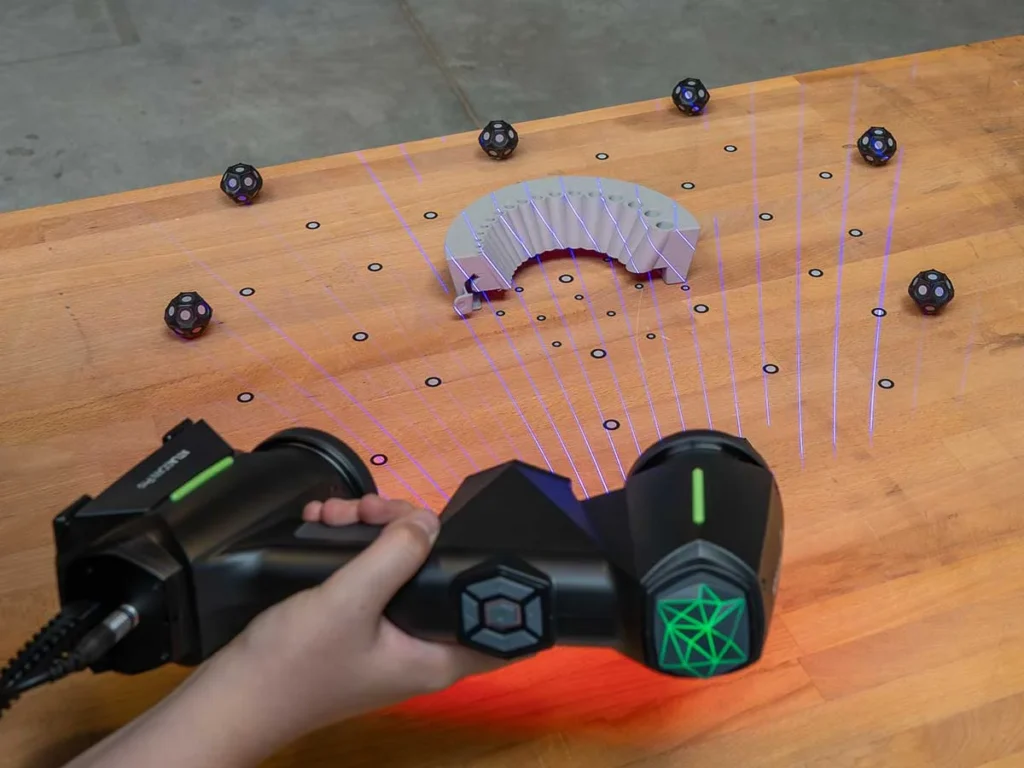

Режимов три: 26 синих лазерных линий для поверхностей, 14 линий детального режима для мелких элементов и одна линия для труднодоступных мест. Сканер работает по меткам, со шкалой держит объёмную точность 0,03 + 0,035 мм/м. Программа автоматически строит замкнутую сетку и заполняет отверстия, а с Geomagic Design X Go скан превращается в редактируемую CAD-модель. Сканер весит 1 кг, защищён по IP50, подключается по USB или без кабеля через модуль FREEBox, переходит в автоматизацию через TCP/IP или комплект интеграции.

ATLASCAN Pro подходит малому и среднему бизнесу, конструкторским отделам, лабораториям и учебным центрам. Метрологическая модель - Hexagon ATLASCAN Max, сканер с фотограмметрией - MARVELSCAN, другие - в разделе Промышленные 3D-сканеры.

В стандартном режиме ATLASCAN Pro снимает до 4 000 000 точек в секунду 26 синими лазерными линиями, в детальном - 1 720 000 точек в секунду 14 линиями, а ещё одна отдельная линия помогает в глубоких местах. Поле кадра - до 720 × 640 мм. Рабочее расстояние зависит от режима: 150-250 мм в детальном, 200-450 мм в стандартном и 200-750 мм в дальнем. Корпус - 295 × 135 × 75 мм.

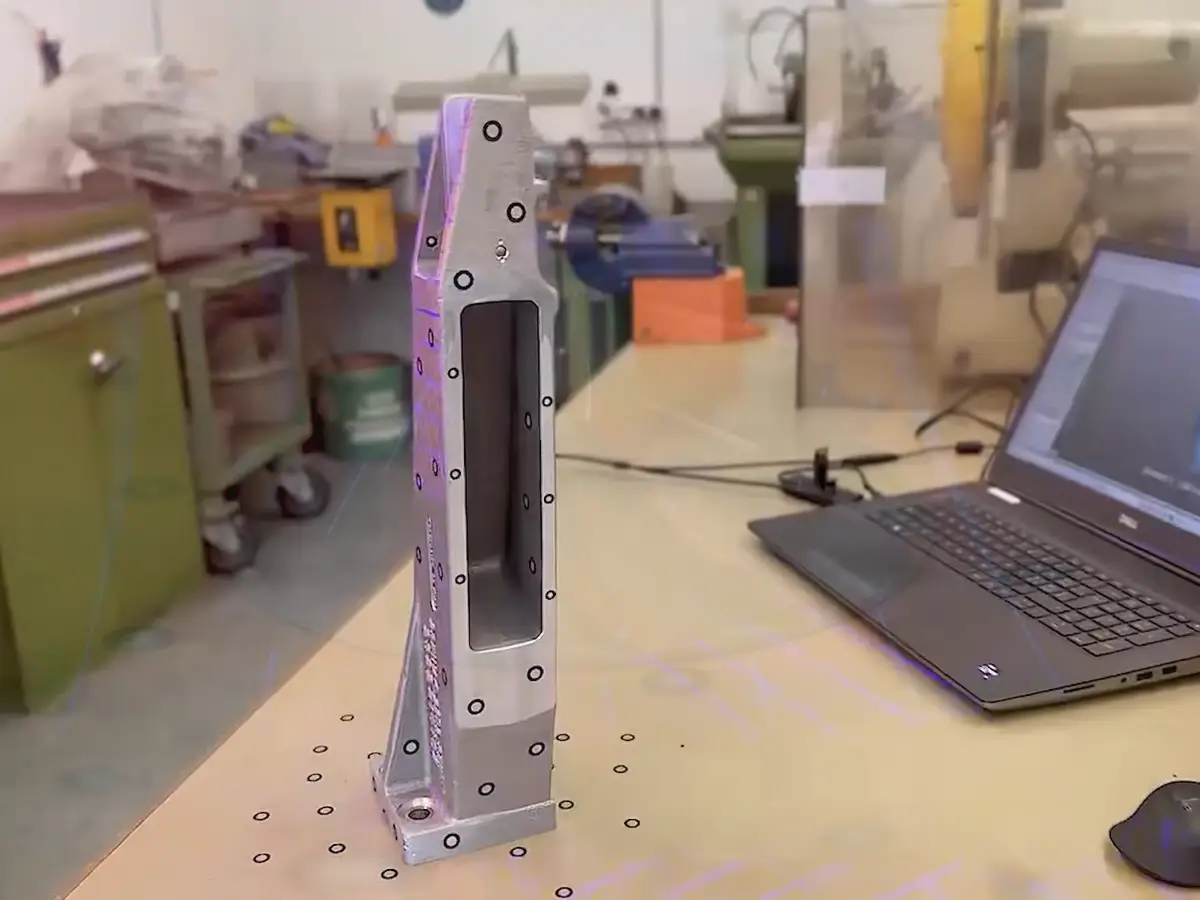

Объёмная точность - 0,03 + 0,05 мм/м, со шкалой - 0,03 + 0,035 мм/м. Сканер работает по меткам и снимает детали размером от 0,1 до 4 м: литьё, корпуса, детали сложной формы и изделия для реверс-инжиниринга. Три режима - стандартный, одна линия и детальный - покрывают большинство задач без смены оборудования, а освоить сканер можно за короткое время.

Подключение - по USB 3.0 или через беспроводной модуль, поэтому кабель не мешает обходить деталь. Лазер класса II безопасен для глаз, рабочая температура - от -10 до +40 °C, влажность - 10-90 % без конденсата. Точность Hexagon ATLASCAN Pro аттестуют по VDI/VDE 2634 часть 3, калибровка проходит в лаборатории ISO 17025. Данные экспортируют в ASC, STL, OBJ, PLY, TXT и XYZ, программа HH Scan входит в комплект, а облако открывается в Geomagic, PC-DMIS, Inspire, PolyWorks и Metrologic.

Если задача требует измерения отверстий и пазов по отдельности, в серии есть ATLASCAN Max с режимом Hole Flash. Для крупных изделий без меток подходит MARVELSCAN со встроенной фотограмметрией. Отчёт об отклонениях от CAD-модели формируется по каждой детали, поэтому результаты удобно сравнивать между партиями и сменами.

На основное оборудование Hexagon даёт заводскую гарантию от 12 месяцев и гарантирует сервис минимум 5 лет. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
