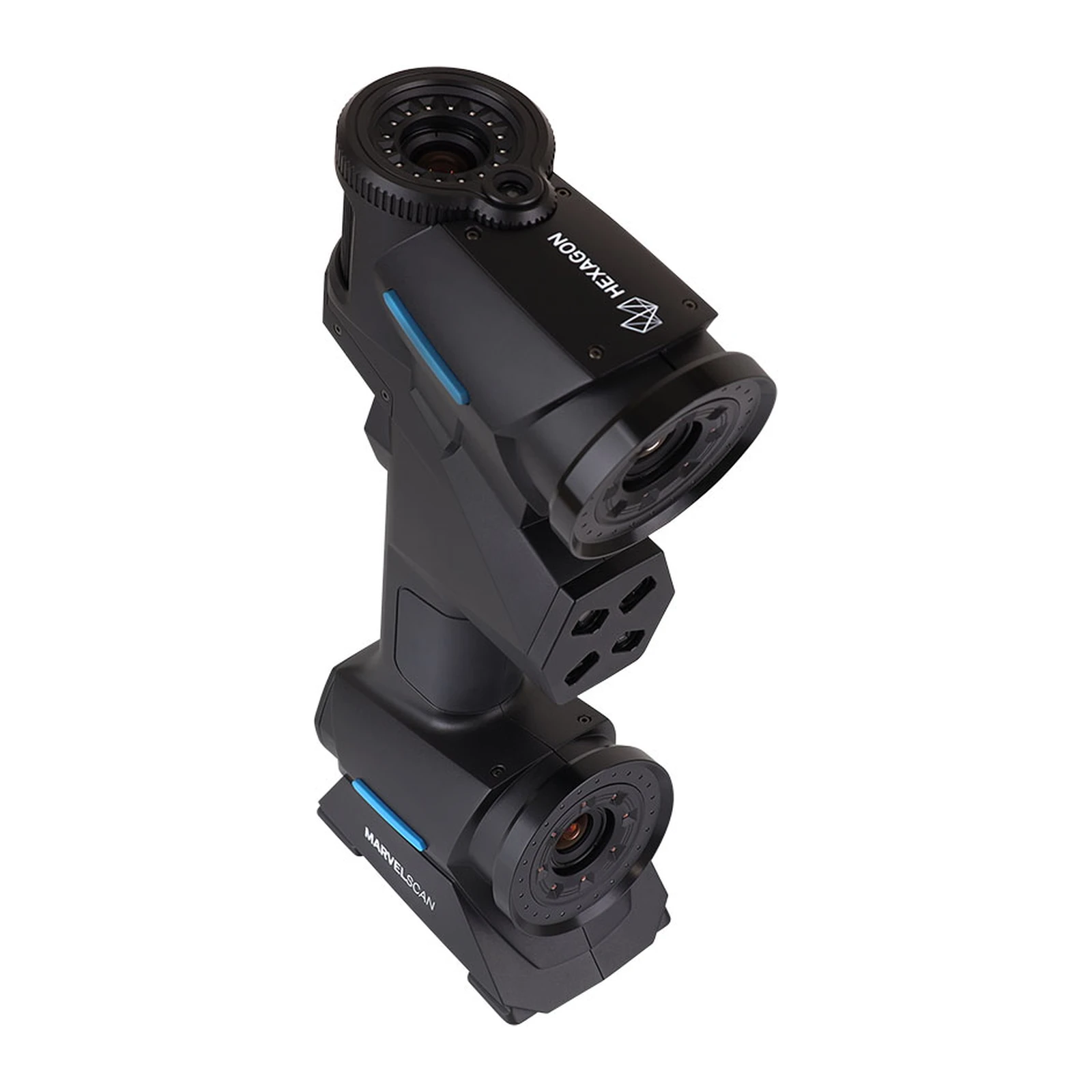

3D-сканер Hexagon MARVELSCAN

Hexagon MARVELSCAN - ручной 3D-сканер с запатентованной схемой «три в одном»: сканирование по меткам, сканирование без меток на детали и встроенная фотограмметрия. Точность - до 0,02 мм, объёмная точность с фотограмметрией - 0,02 + 0,02 мм/м.

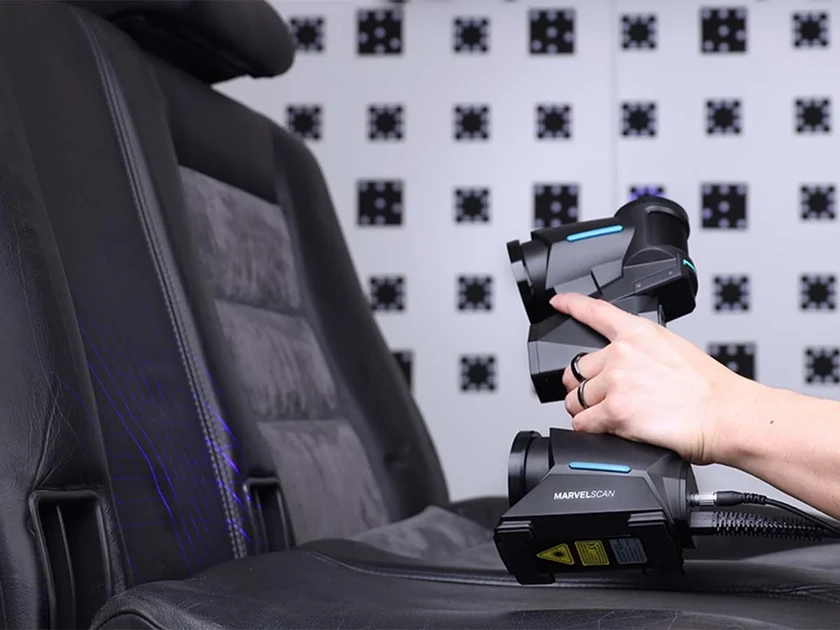

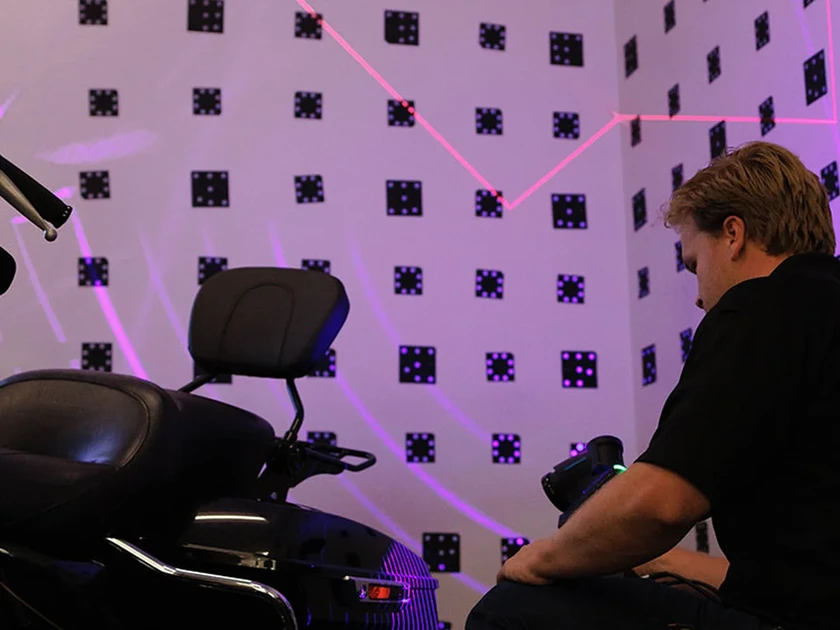

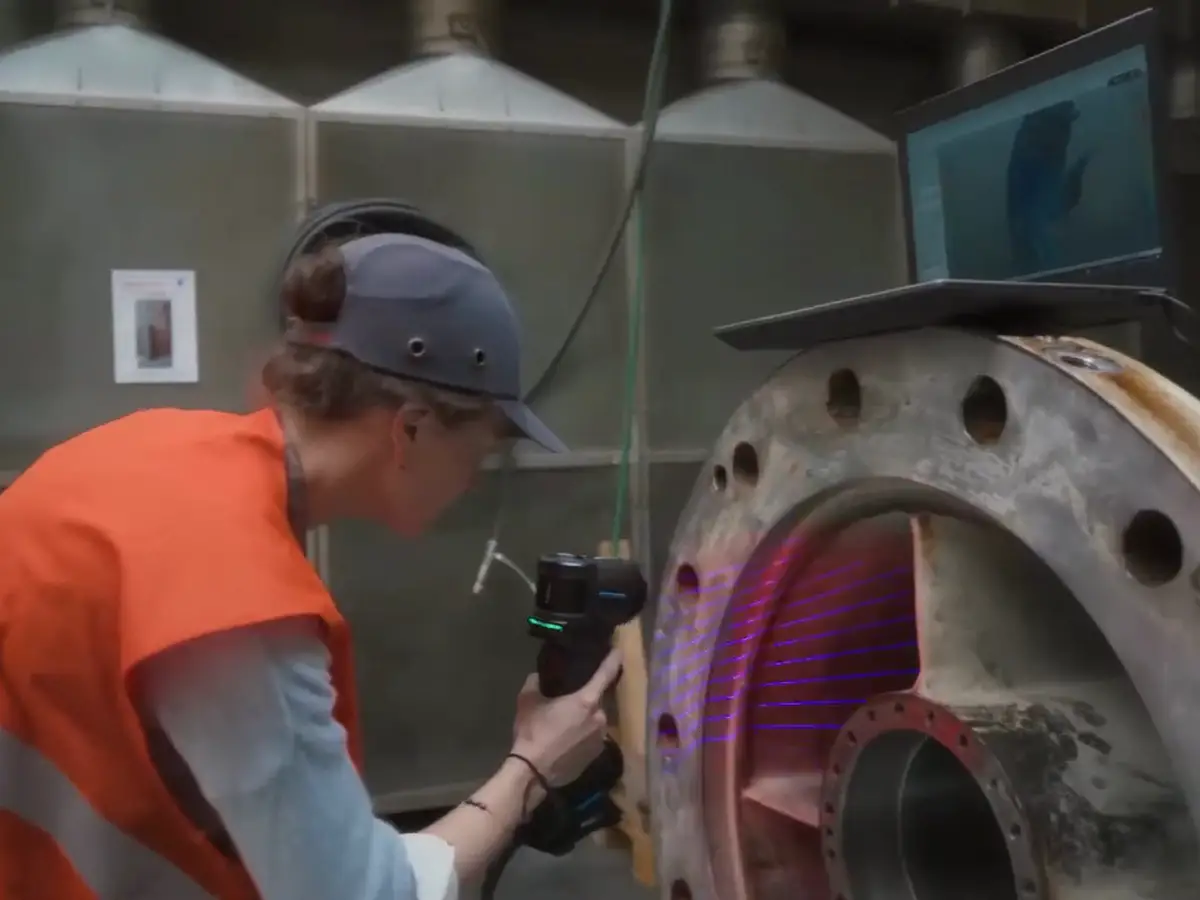

Стандартный режим - 22 синие лазерные линии и одна линия, до 2 100 000 точек в секунду; детальный - 5 параллельных линий; одиночная линия снимает труднодоступные места. Третья камера работает как отдельная система фотограмметрии для средних и крупных деталей, а режим без меток ведёт съёмку по стене с метками вокруг детали - поверхность остаётся чистой. Динамическое сканирование позволяет снимать деталь в руке или на поворотном столе без жёсткой фиксации, Hole Flash измеряет отверстия и пазы. Сканер весит 1,3 кг, защищён по IP50, с модулем FREEBox работает без кабеля.

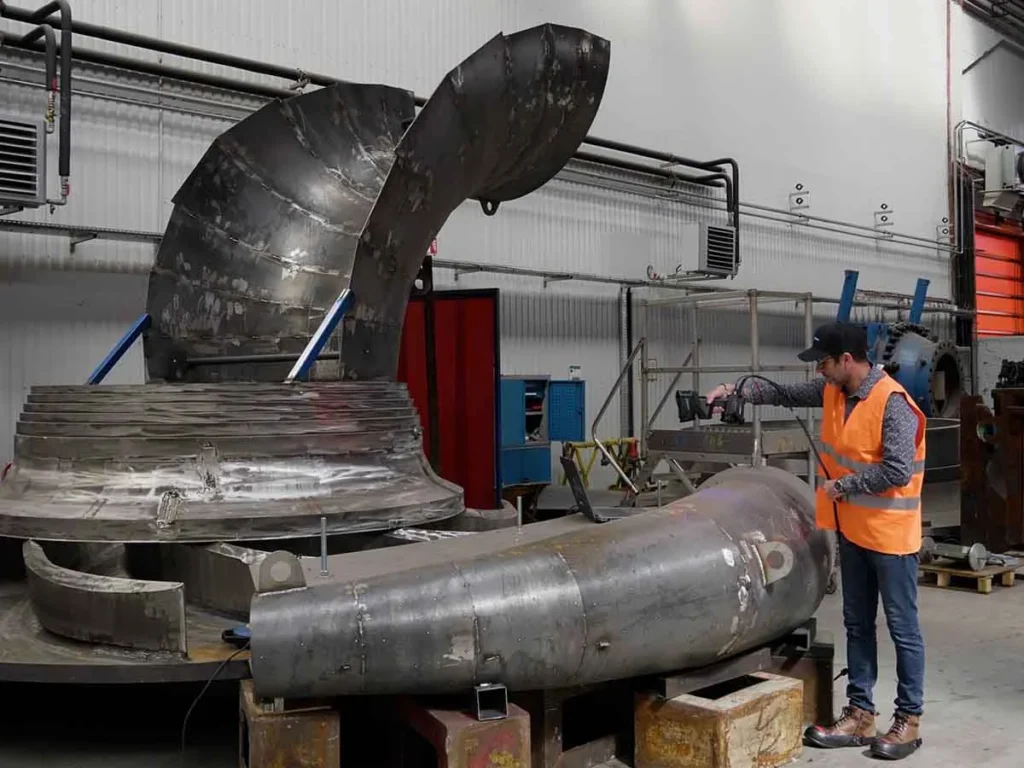

MARVELSCAN подходит для сервисных компаний, ремонта и обслуживания, оснастки, автомобилей и деталей до 6 м. Модель для мелких и средних деталей - Hexagon ATLASCAN Max, система с трекером - HYPERSCAN Ultra, другие - в разделе Промышленные 3D-сканеры.

В стандартном режиме MARVELSCAN снимает 2 100 000 точек в секунду 22 синими лазерными линиями и одной отдельной линией, в детальном - 900 000 точек в секунду пятью параллельными линиями. Поле кадра - до 600 × 550 мм, рабочее расстояние - 300 мм в стандартном режиме и 150 мм в детальном. Корпус небольшой: 300 × 150 × 75 мм.

Объёмная точность зависит от способа работы: 0,02 + 0,04 мм/м обычно, 0,02 + 0,03 мм/м со шкалой, 0,02 + 0,02 мм/м со встроенной фотограмметрией и 0,05 + 0,02 мм/м без меток. Встроенная фотограмметрия даёт точность 0,020 мм/м на глубине 600-2500 мм, поэтому для крупных изделий не нужна отдельная камера. Отверстия измеряются с точностью до 0,03 мм. Сканер снимает детали размером от 0,1 до 6 м.

Подключение - по USB 3.0 или через беспроводной модуль, лазер класса II безопасен для глаз, рабочая температура - от -10 до +40 °C, влажность - 10-90 % без конденсата. Точность Hexagon MARVELSCAN аттестуют по VDI/VDE 2634 часть 3, калибровка проходит в лаборатории ISO 17025. Данные экспортируют в ASC, STL, OBJ, PLY, TXT и XYZ, программа HH Scan входит в комплект. Результаты сканирования удобно сравнивать с CAD-моделью и сохранять в отчёт по каждой детали партии.

На основное оборудование Hexagon даёт заводскую гарантию от 12 месяцев и гарантирует сервис минимум 5 лет. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
