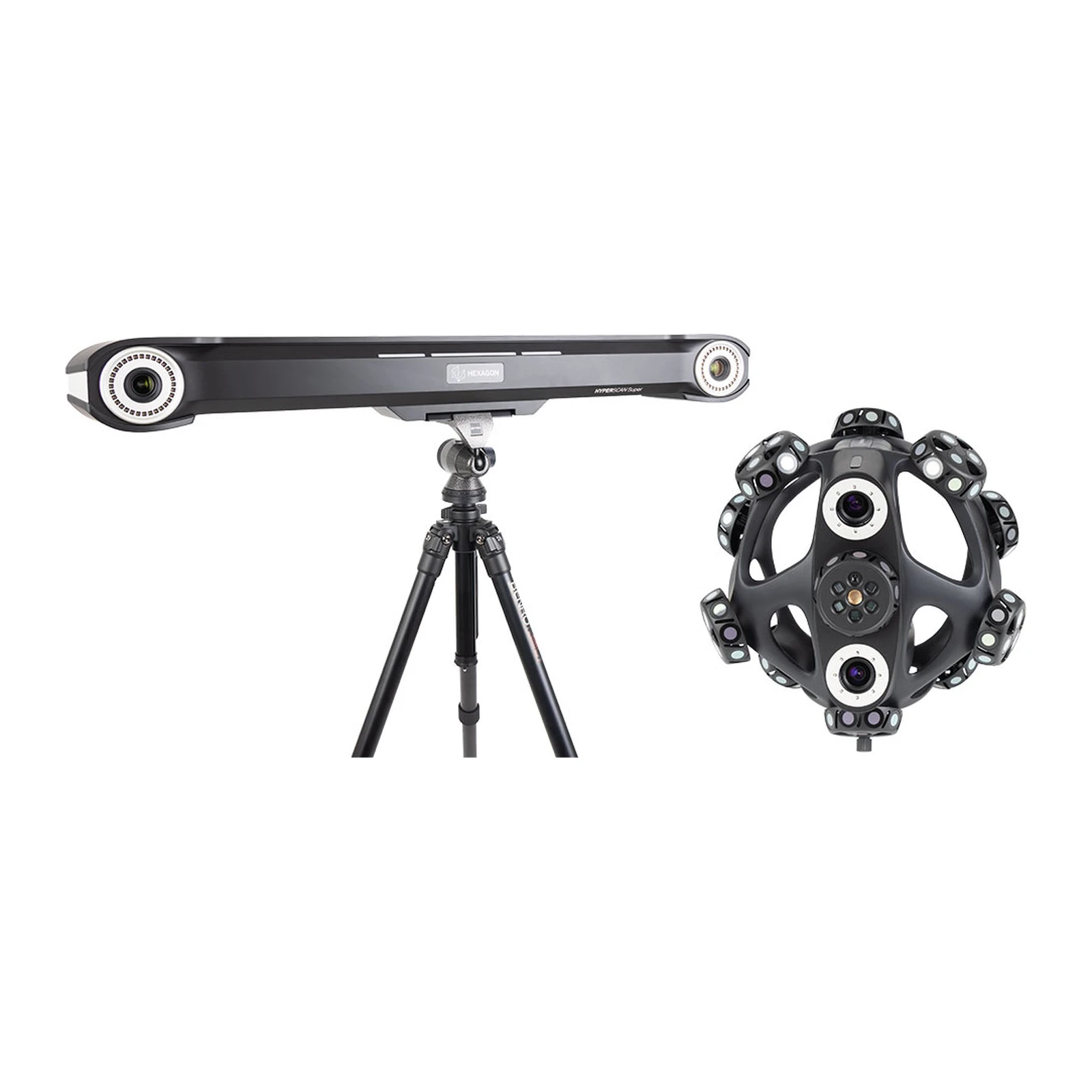

3D-сканер Hexagon HYPERSCAN Ultra
Предзаказ
Артикул: 210092
Hexagon HYPERSCAN Ultra - 3D-сканер с оптическим трекером: 8 300 000 точек/с, объём 50 м³, точность до 0,02 мм, детали 0,1-8 м.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Hexagon HYPERSCAN Ultra - система 3D-сканирования с оптическим трекером для средних и крупных деталей: от кузовных панелей до оснастки. Скорость - до 8 300 000 точек в секунду, трекер ведёт сканер на расстоянии до 5,5 м в объёме 50 м³.
Сканер несёт 81 синюю лазерную линию, отдельную линию для отверстий и 34 линии для деталей, точность - до 0,02 мм, разрешение - до 0,02 мм. Режимов пять: стандартный, одиночная линия, детальный, распознавание кромок и Hole Flash для отверстий. Метки на детали не нужны, а динамическое отслеживание держит точность при вибрации и движении детали. Голосовой помощник ведёт оператора по шагам, Galaxy LEAP сшивает несколько позиций трекера в одну систему координат. Систему ставят на робота без программирования через блок AUTOMETRIC и в станции PRESTO.
HYPERSCAN Ultra подходит для автопрома, авиации, оснастки и серийного контроля деталей до 8 м. Версия с трекером до 7 м - Hexagon HYPERSCAN Super, беспроводная - HYPERSCAN SR, другие - в разделе Промышленные 3D-сканеры.
В HYPERSCAN Ultra работают оптический трекер HYPERTRACK и ручной лазерный сканер. Сканер весит 1,5 кг при размерах 204 × 263 × 280 мм, трекер - 5,7 кг при размерах 678 × 159 × 125 мм. Частота трекера - 100 Гц, объём отслеживания - 50 м³ на расстоянии 5,5 м. Метки на детали не нужны: система совмещает данные по положению сканера, а динамическое отслеживание позволяет снимать деталь, даже если она немного смещается.
Объёмная точность - 0,06 мм на 3,5 м, 0,075 мм на 4,2 м и 0,09 мм на 5,5 м, отверстия измеряются с точностью 0,03 мм, кромки - 0,05 мм. Источник света - 81 синяя лазерная линия, одна отдельная линия и 34 синих линии для детального режима, поле кадра - до 610 × 640 мм. Рабочее расстояние: детальный режим 150-250 мм, стандартный 200-450 мм, дальний 200-750 мм. Система снимает детали от 0,1 до 8 м.
Подключение - по USB 3.0 или через беспроводной модуль. Лазер класса II безопасен для глаз, рабочая температура - от -10 до +40 °C, влажность - 10-90 % без конденсата. Точность Hexagon HYPERSCAN Ultra аттестуют по VDI/VDE 2634 часть 3, калибровка проходит в лаборатории по ISO 17025. Данные экспортируют в ASC, STL, OBJ, PLY, TXT и XYZ, программа HH Scan входит в комплект, а результаты открываются в PC-DMIS, Geomagic, Inspire, PolyWorks и Metrologic.
Hexagon - шведская группа компаний в области измерительных технологий, акции торгуются на бирже Nasdaq Stockholm. Подробнее - в каталоге 3D-сканеры Hexagon. Если останутся вопросы, наши специалисты помогут.
- До 8 300 000 точек/с
- Трекер до 5,5 м, 50 м³
- Точность до 0,02 мм
- Без маркеров на детали
- 5 режимов сканирования
- Готов к роботам

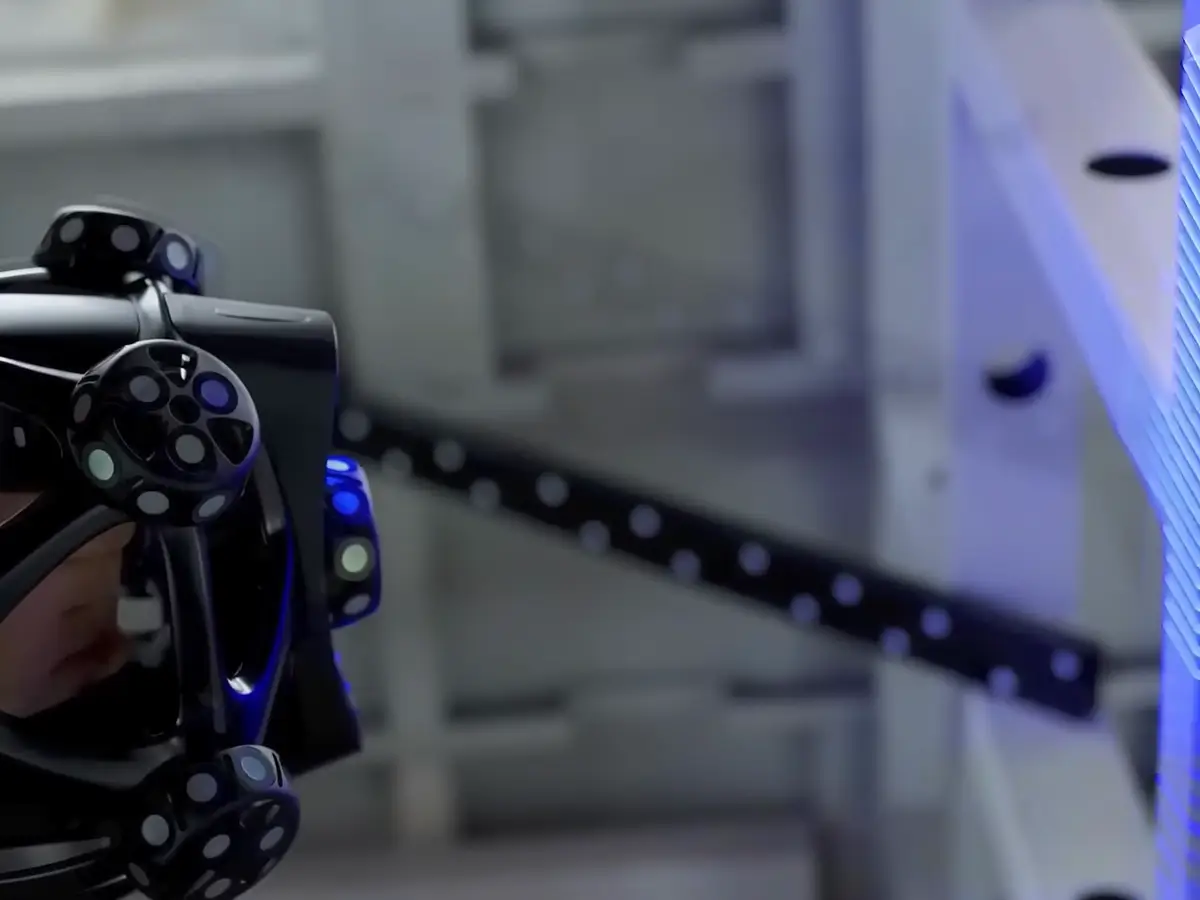

Сканер на роботе
HYPERSCAN Ultra ставят на промышленного робота через блок AUTOMETRIC без программирования - трекер ведёт сканер без меток на детали.
01
Крупные детали вручную
Оператор обходит корпус со сканером в руке, трекер видит его до 5,5 м и держит объёмную точность до 0,09 мм.
02

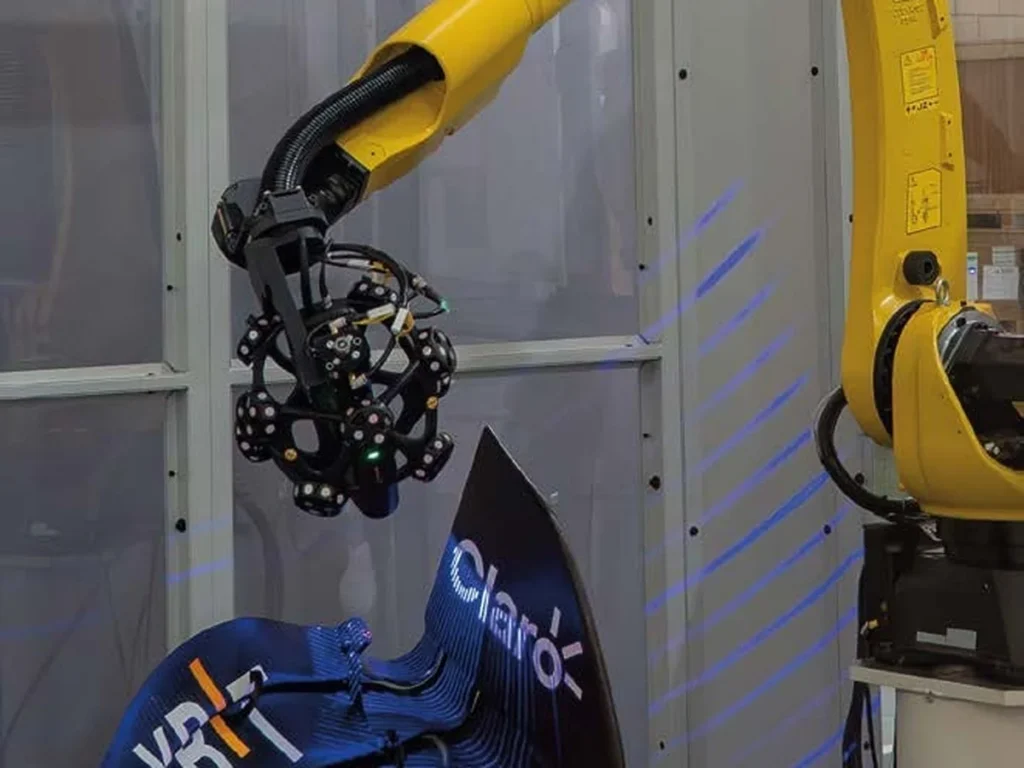

Детали для автоспорта
Сканер на роботе снимает детали болида - восемь миллионов точек в секунду и пять режимов на один проход.
03
Работа на линии
Динамическое отслеживание компенсирует вибрацию и движение детали, поэтому контроль идёт прямо в цеху.
04
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У Ultra трекер до 5,5 м и 50 м³, детали до 8 м; у Super - до 7 м и 100 м³, детали до 12 м.
0,06 мм до 3,5 м, 0,075 мм до 4,2 м, 0,09 мм до 5,5 м.
Нет, сканер отслеживает трекер; с несколькими метками вокруг детали работает динамическое отслеживание движущихся деталей.
Да, через комплект интеграции и блок AUTOMETRIC без программирования, а также в станции PRESTO.
Да, с модулем FREEBox для сканера и трекера.
БрендHexagon
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяШвеция
Тип системыоптический трекер HYPERTRACK + ручной лазерный сканер
Совмещениебез маркеров на детали, динамическое отслеживание, Galaxy LEAP
Скорость≤ 8 300 000 точек/с
Поле кадра≤ 610 × 640 мм
Источник света81 синяя лазерная линия + 1 линия + 34 синие линии
Точность сканера≤ 0,02 мм
Разрешение≤ 0,02 мм
Объёмная точность0,06 мм (3,5 м), 0,075 мм (4,2 м), 0,09 мм (5,5 м)
Объём отслеживания50 м³ на 5,5 м
Отверстия / кромки0,03 / 0,05 мм
Частота трекера100 Гц
Сканер204 × 263 × 280 мм, 1,5 кг
Трекер678 × 159 × 125 мм, 5,7 кг
Размер деталей0,1-8 м
Режимыстандартный, одна линия, детальный, распознавание кромок, Hole Flash (отверстия)
Рабочее расстояниедетальный 150-250 мм, стандартный 200-450 мм, дальний 200-750 мм
ПодключениеUSB 3.0 или беспроводной модуль
Класс лазераII (безопасен для глаз)
Рабочая температураот -10 до +40 °C
Влажность10-90 % без конденсата
АттестацияVDI/VDE 2634 часть 3, калибровка в лаборатории ISO 17025
ФорматыASC, STL, OBJ, PLY, TXT, XYZ
ПрограммаHH Scan (в комплекте); совместимы Geomagic, PC-DMIS, Inspire, PolyWorks, Metrologic

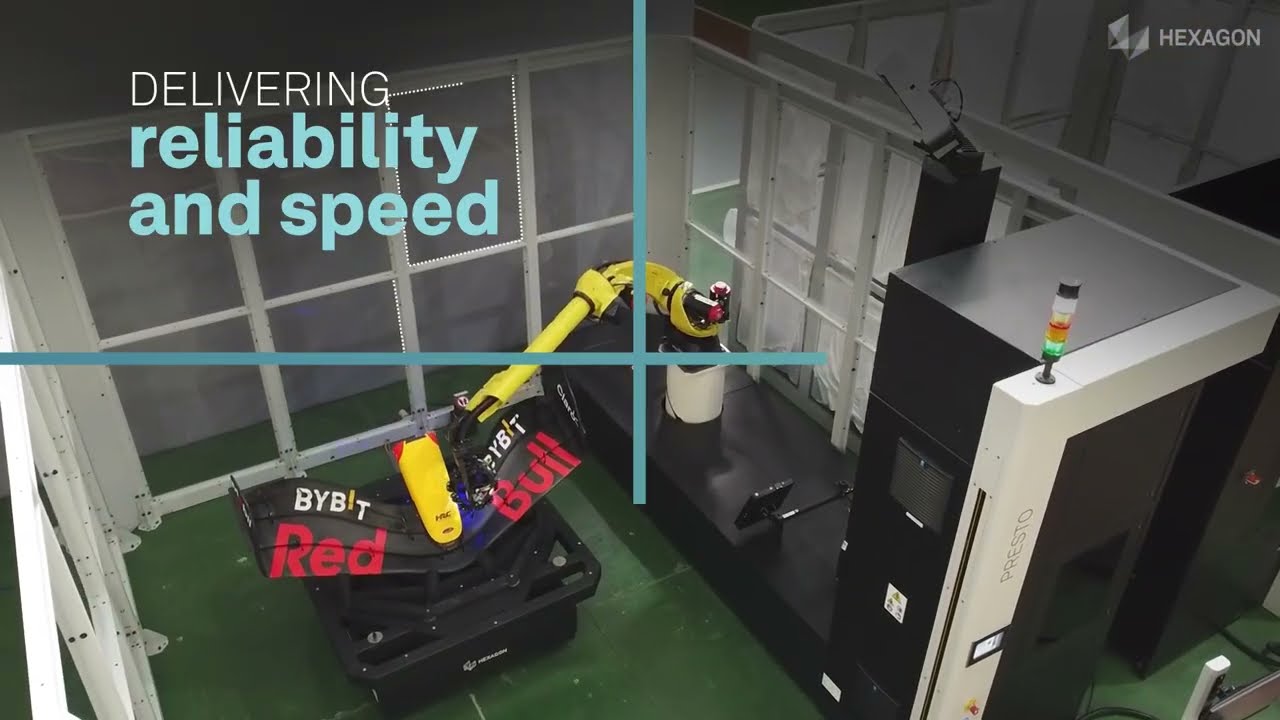

HYPERSCAN: скорость и точность в реальных условиях (англ.)
