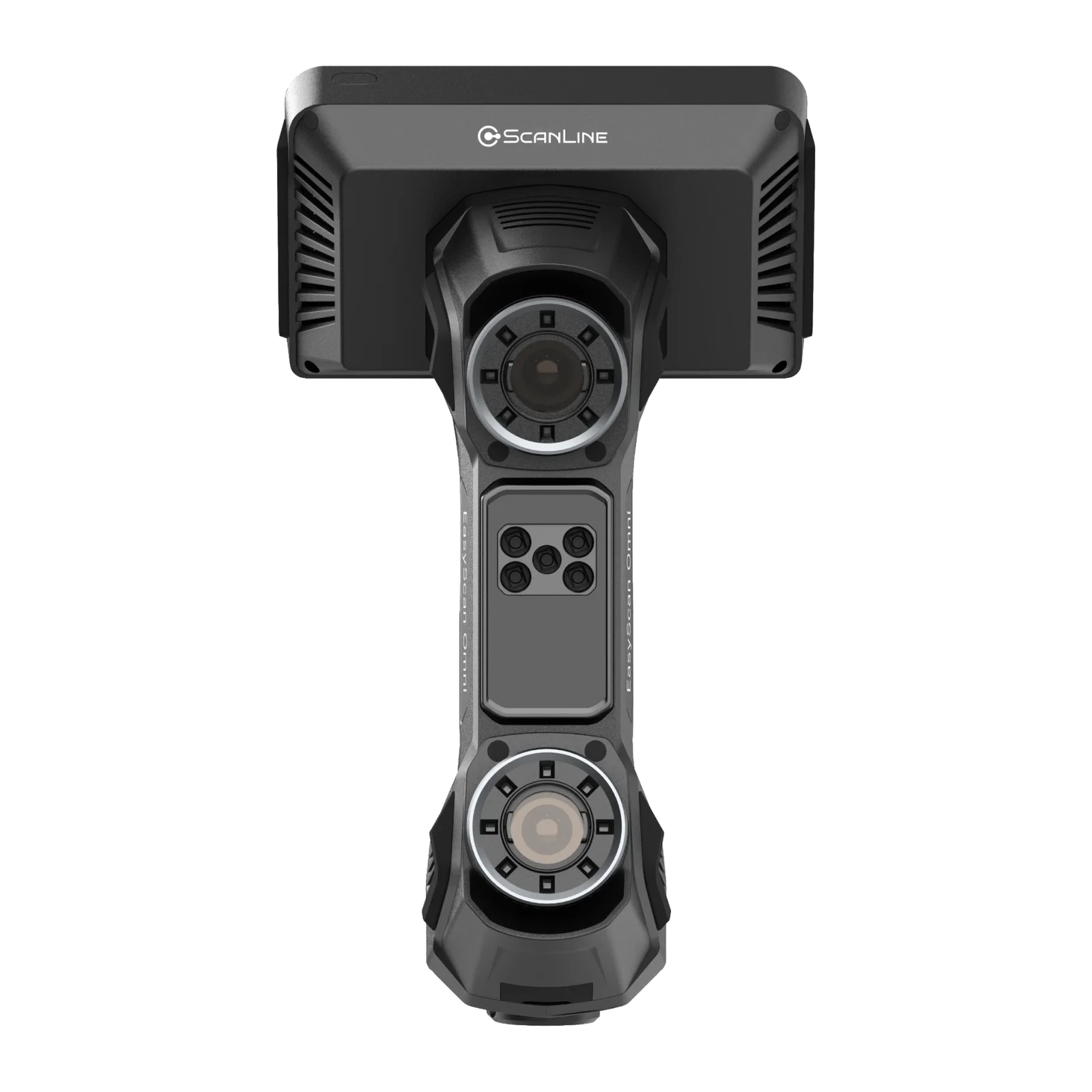

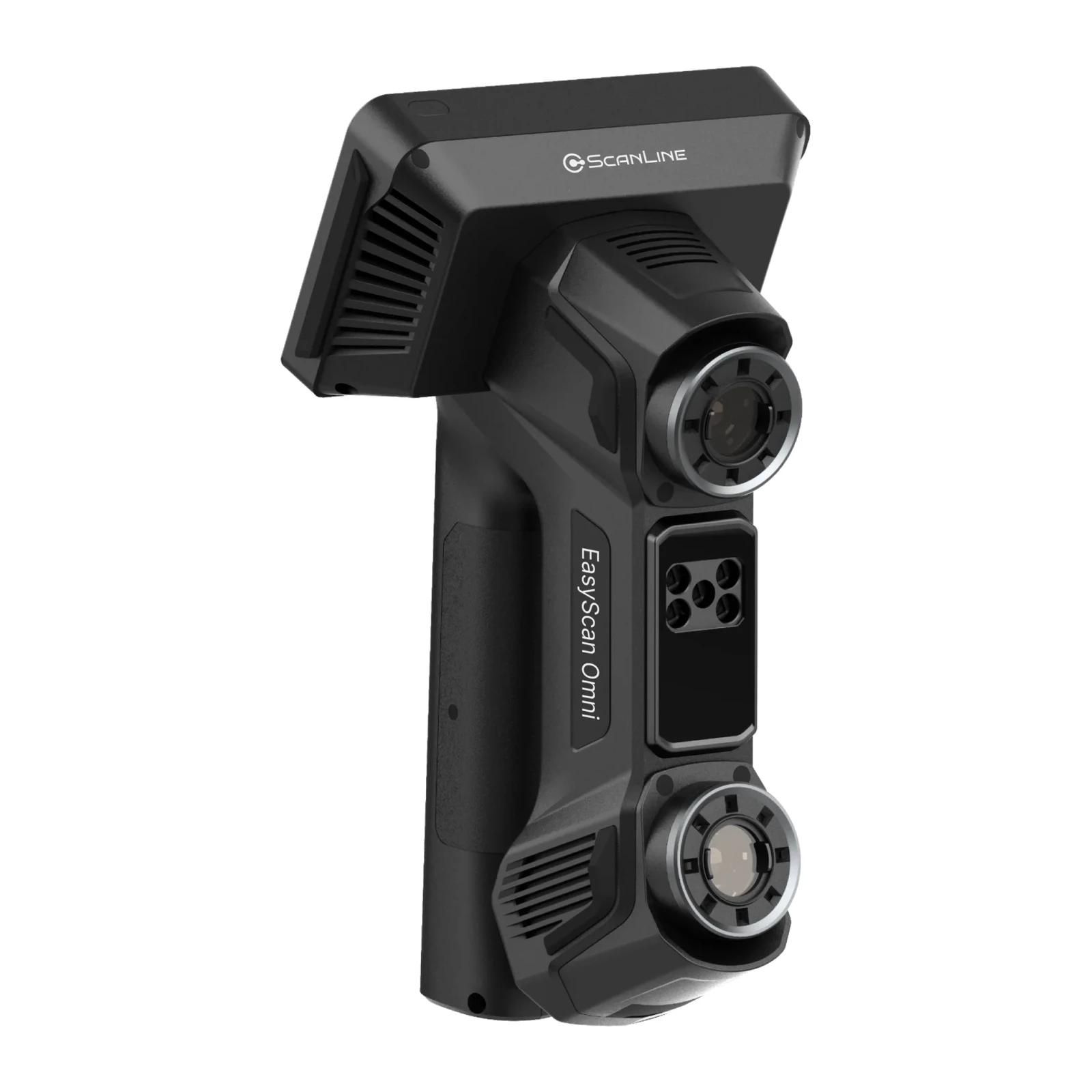

3D-сканер ScanLine EasyScan Omni

ScanLine EasyScan Omni - автономный беспроводной метрологический 3D-сканер со встроенным модулем контроля геометрии: съёмка, сравнение с CAD-моделью и отчёт делаются прямо на устройстве, без ноутбука. Объёмная точность - 0,014 + 0,023 мм/м, с видеофотограмметрией - 0,014 + 0,010 мм/м.

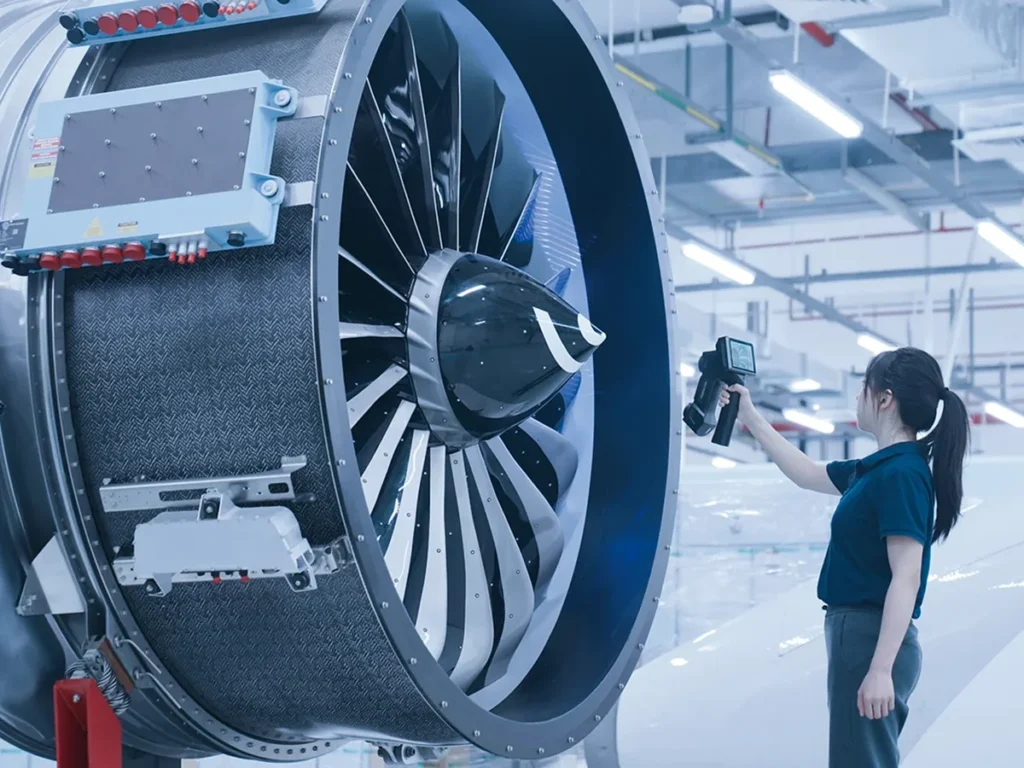

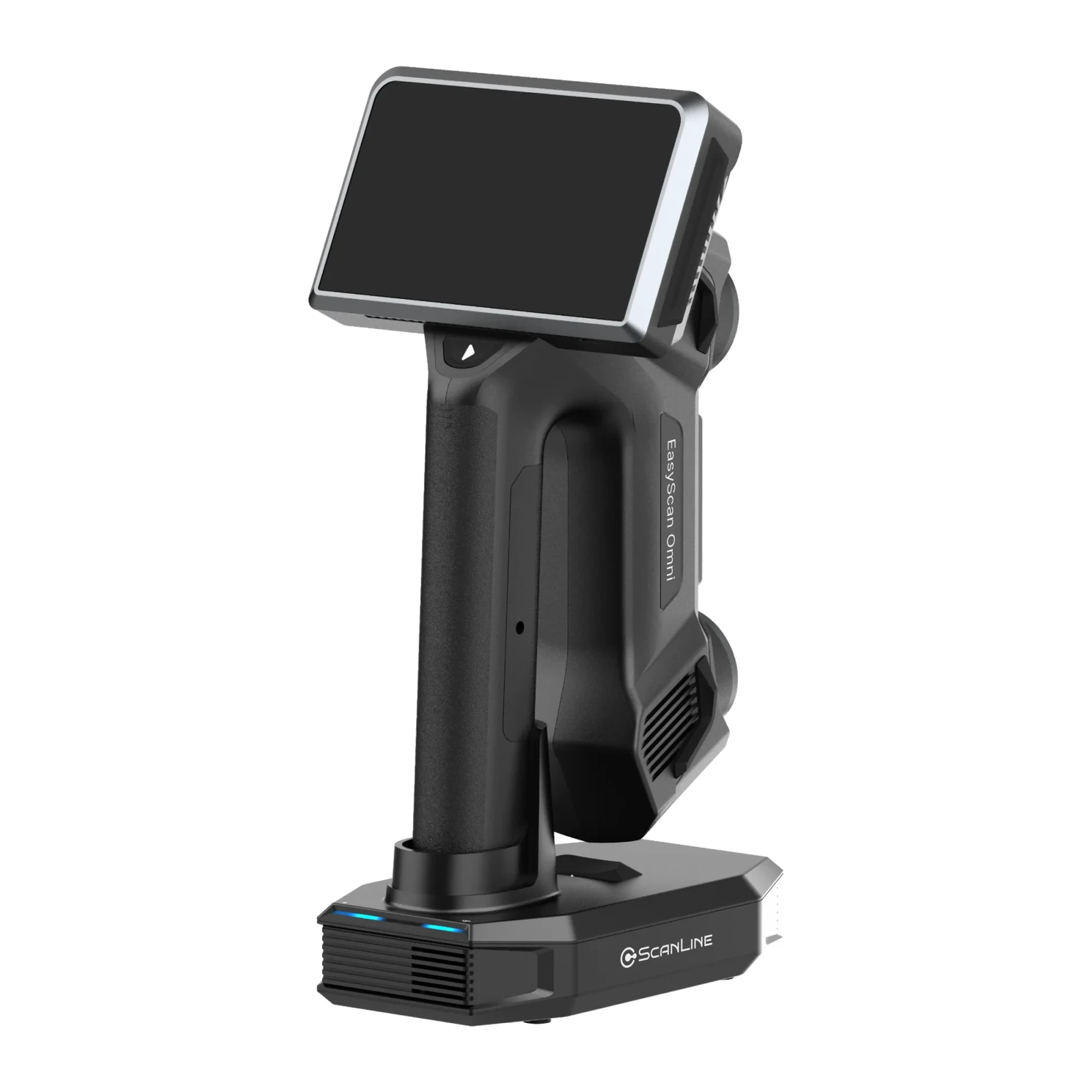

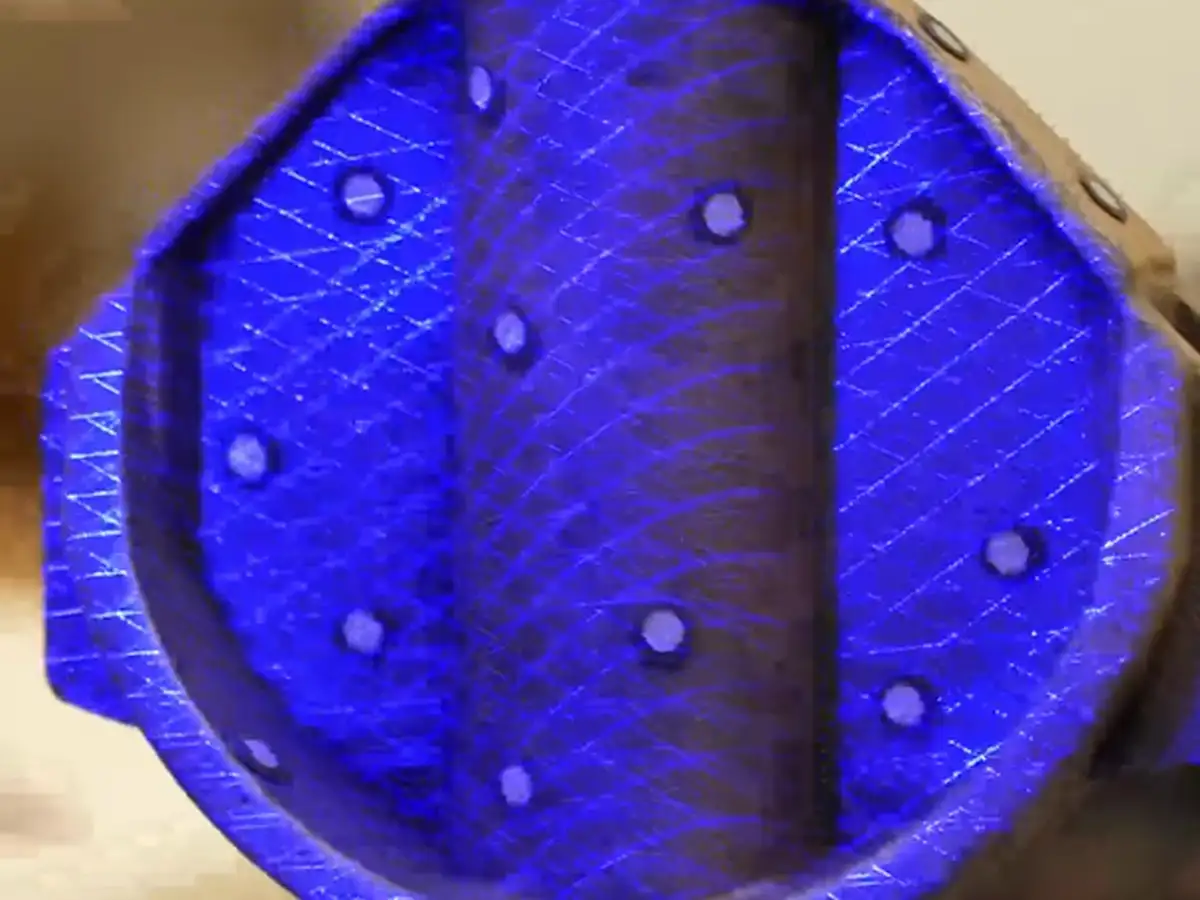

Два источника света - синий лазер и ИК VCSEL - дают четыре режима: 93 линии для скорости, 25 параллельных для детализации, одну линию для глубоких отверстий и инфракрасный режим без маркеров. Две промышленные камеры по 5 Мп, процессор с модулем граничных вычислений и сенсорный экран 5,5 дюйма. Видеофотограмметрия с калиброванной линейкой обходится без кодированных меток. Док-станция заряжает сканер и настраивает сеть, а батареи меняют без выключения.

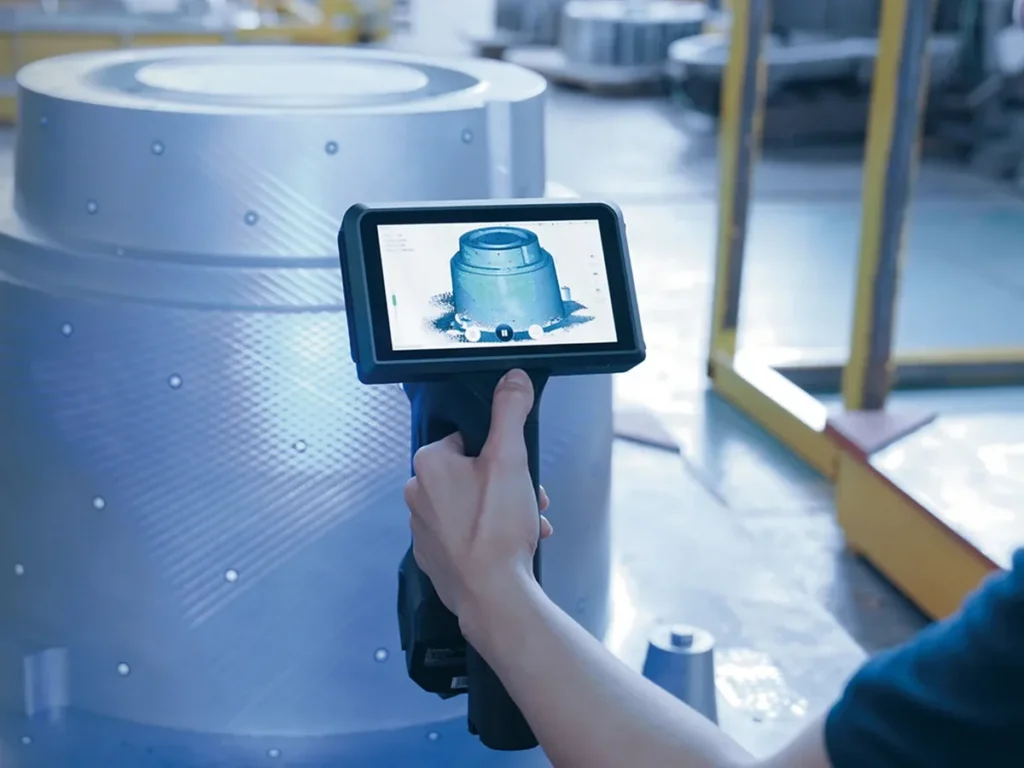

Omni подходит для контроля на производственной линии и в лаборатории, выездной инспекции строительной техники и энергетического оборудования, машиностроения и автомобильной отрасли. Модель с модулем контроля по выбору - EasyScan Omni Lite, автономный сканер с цветом - EasyScan Libre, другие - в разделе Промышленные 3D-сканеры.

Скорость EasyScan Omni - до 7 600 000 точек в секунду. Поле зрения - до 580 × 650 мм в лазерном режиме и до 1205 × 1104 мм в инфракрасном, поэтому крупные поверхности снимаются за малое число проходов. Точность - 0,014 + 0,023 мм/м, а с видеофотограмметрией объёмная точность растёт до 0,014 + 0,010 мм/м.

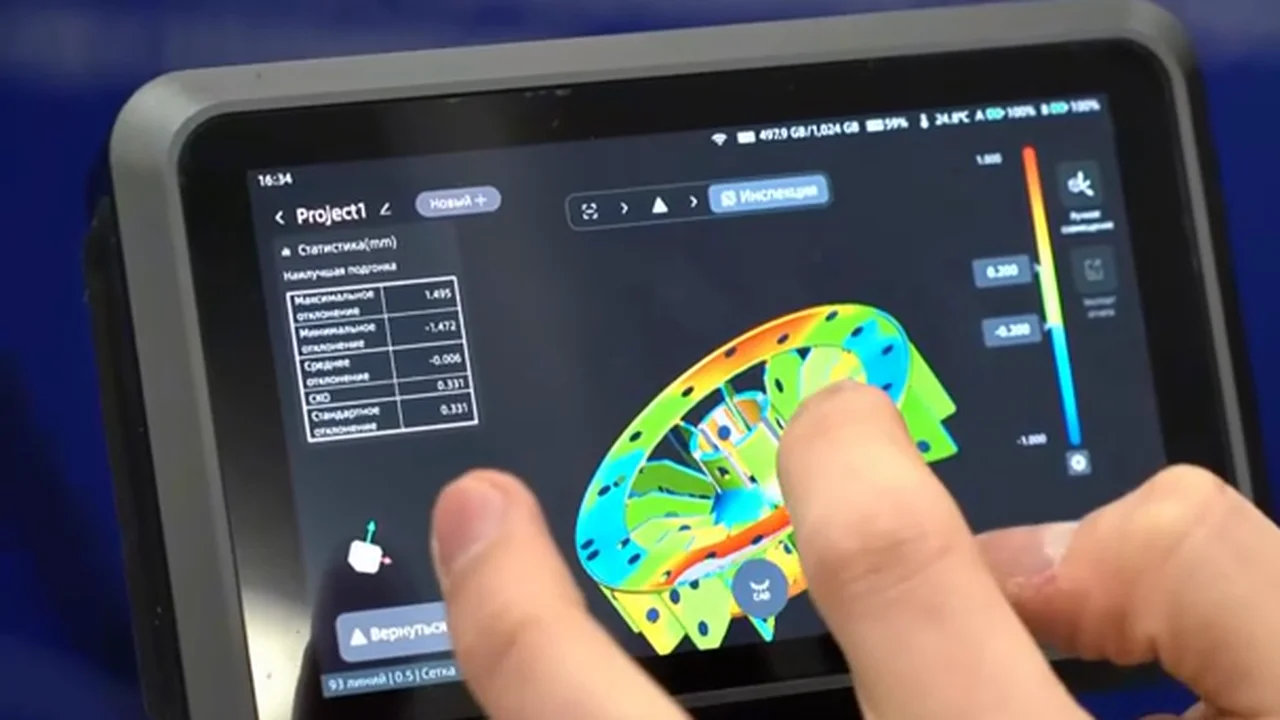

Встроенный модуль контроля геометрии сравнивает скан с CAD-моделью прямо на сканере, поэтому результат виден на экране 5,5 дюйма без ноутбука. Подключение к док-станции - беспроводное или проводное по оптоволокну. Для подробного анализа данные переносят в Geomagic Control X, Geomagic Design X или PolyWorks. ScanLine EasyScan Omni имеет сертификат EAC.

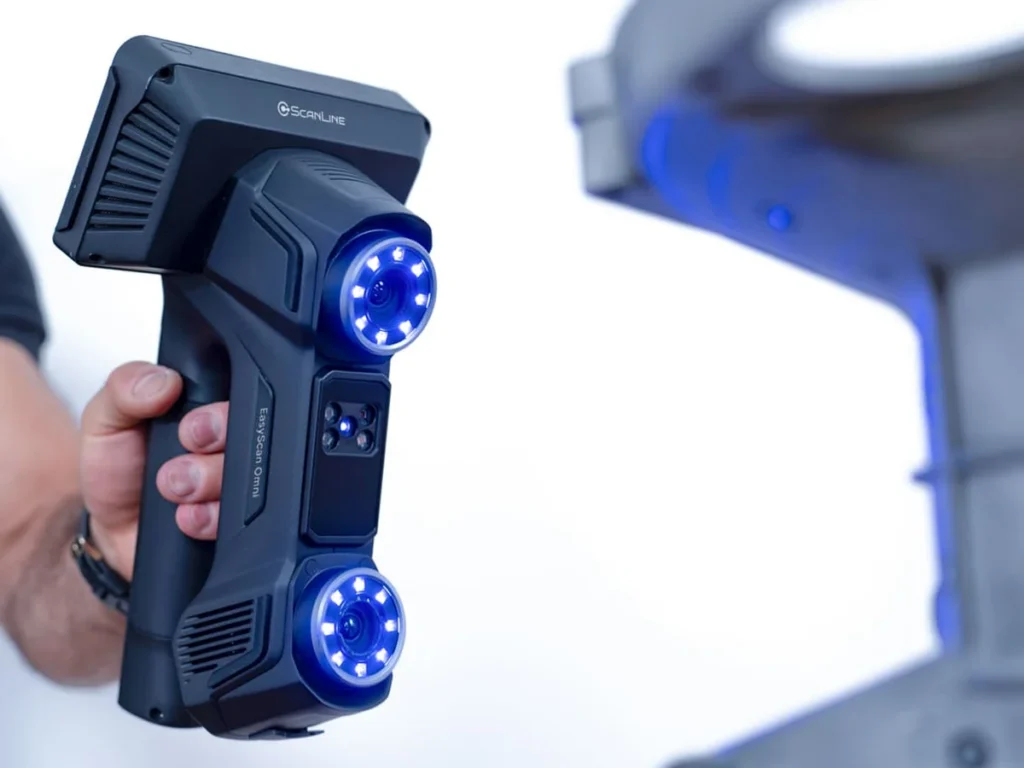

Сканер удобен для выездной инспекции: инженер снимает деталь, видит отклонения и формирует отчёт на месте, без доставки детали в лабораторию. Две камеры по 5 Мп и процессор с модулем граничных вычислений обрабатывают данные на борту. Док-станция заряжает сканер и настраивает сеть, а батареи меняют без выключения, поэтому сканер готов к работе всю смену. Режим 25 параллельных линий прорабатывает кромки и отверстия. Сканер работает без ноутбука, поэтому его удобно брать на выездную инспекцию.

ScanLine показывает Omni на выставках «Металлообработка» в Москве и «Дефектоскопия / NDT» в Санкт-Петербурге. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
