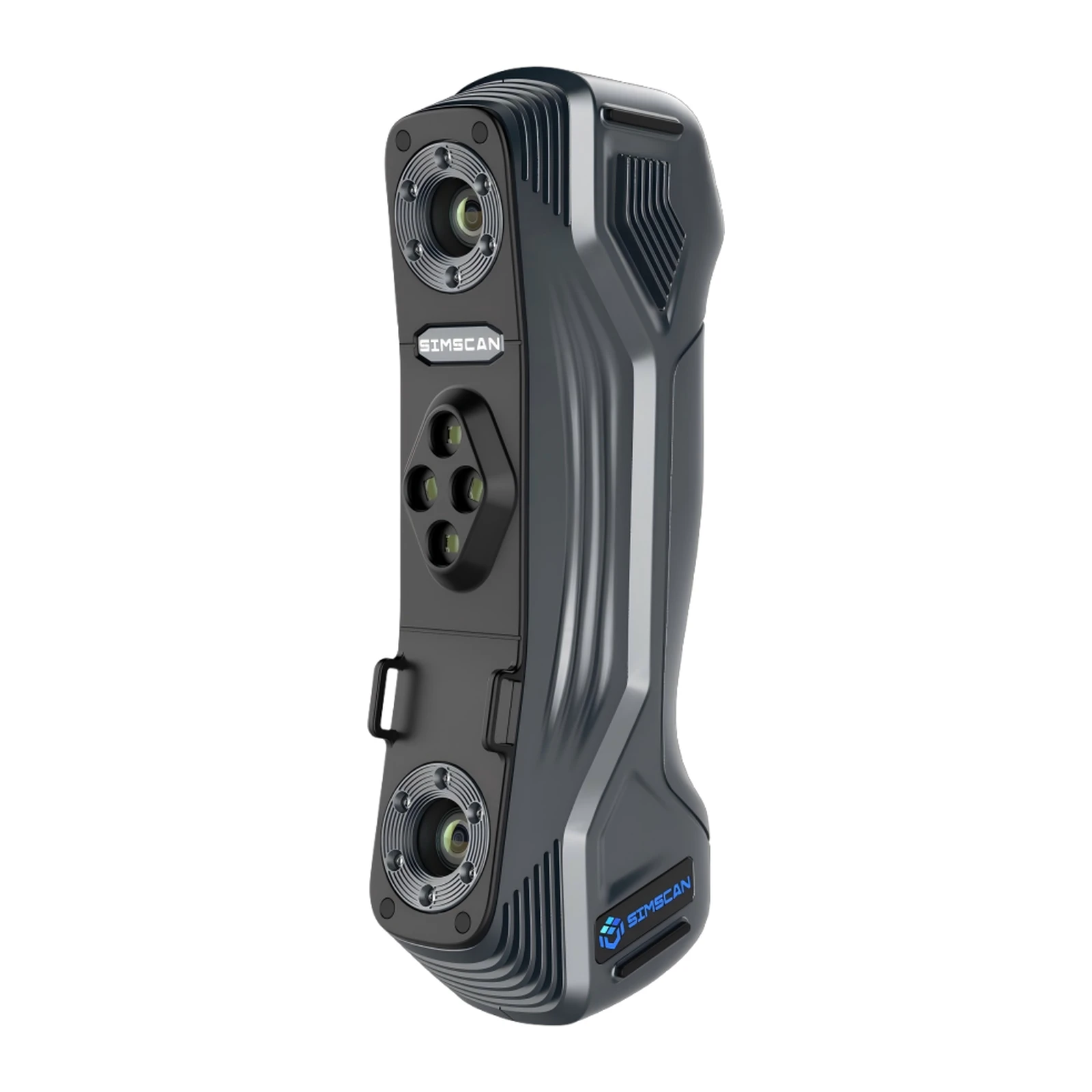

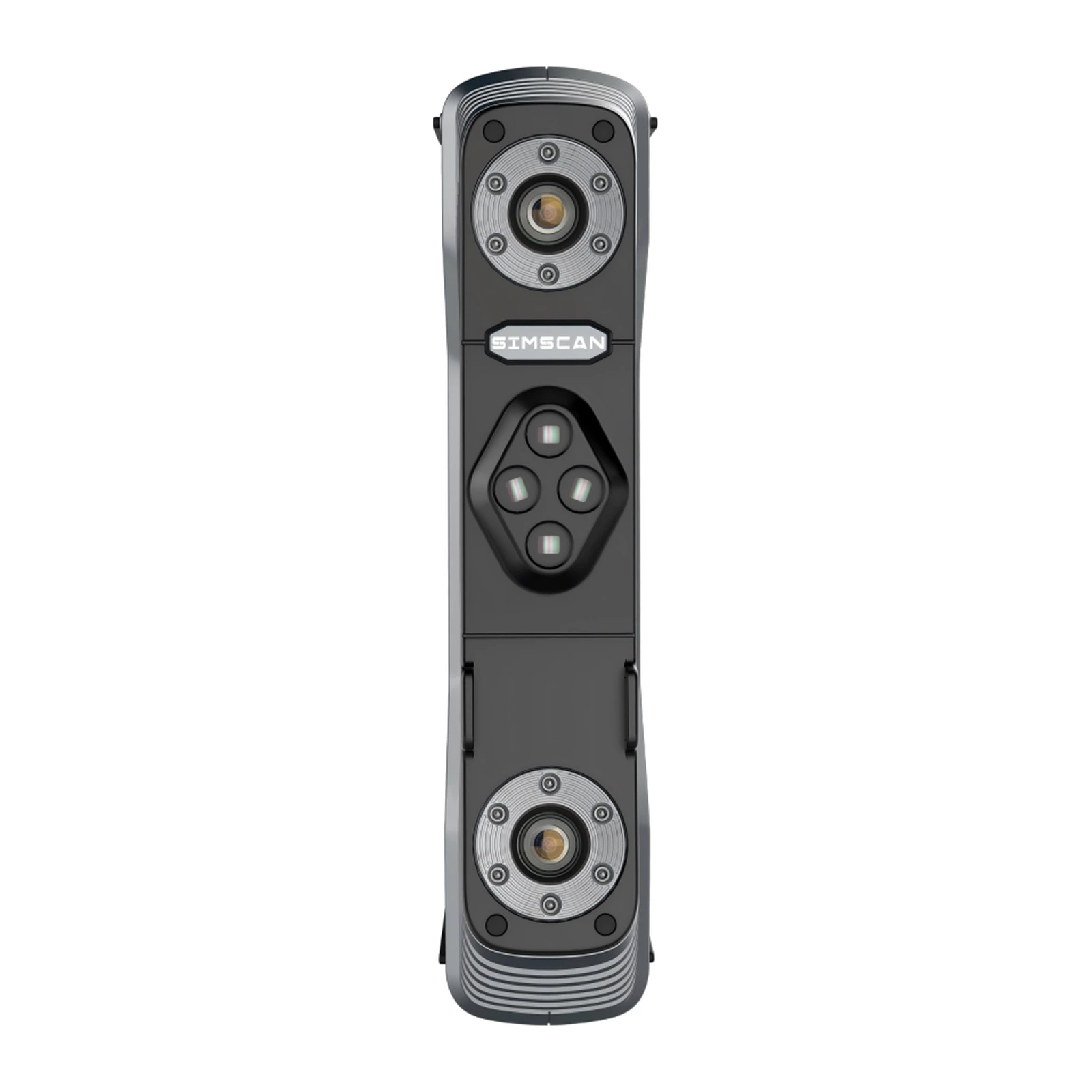

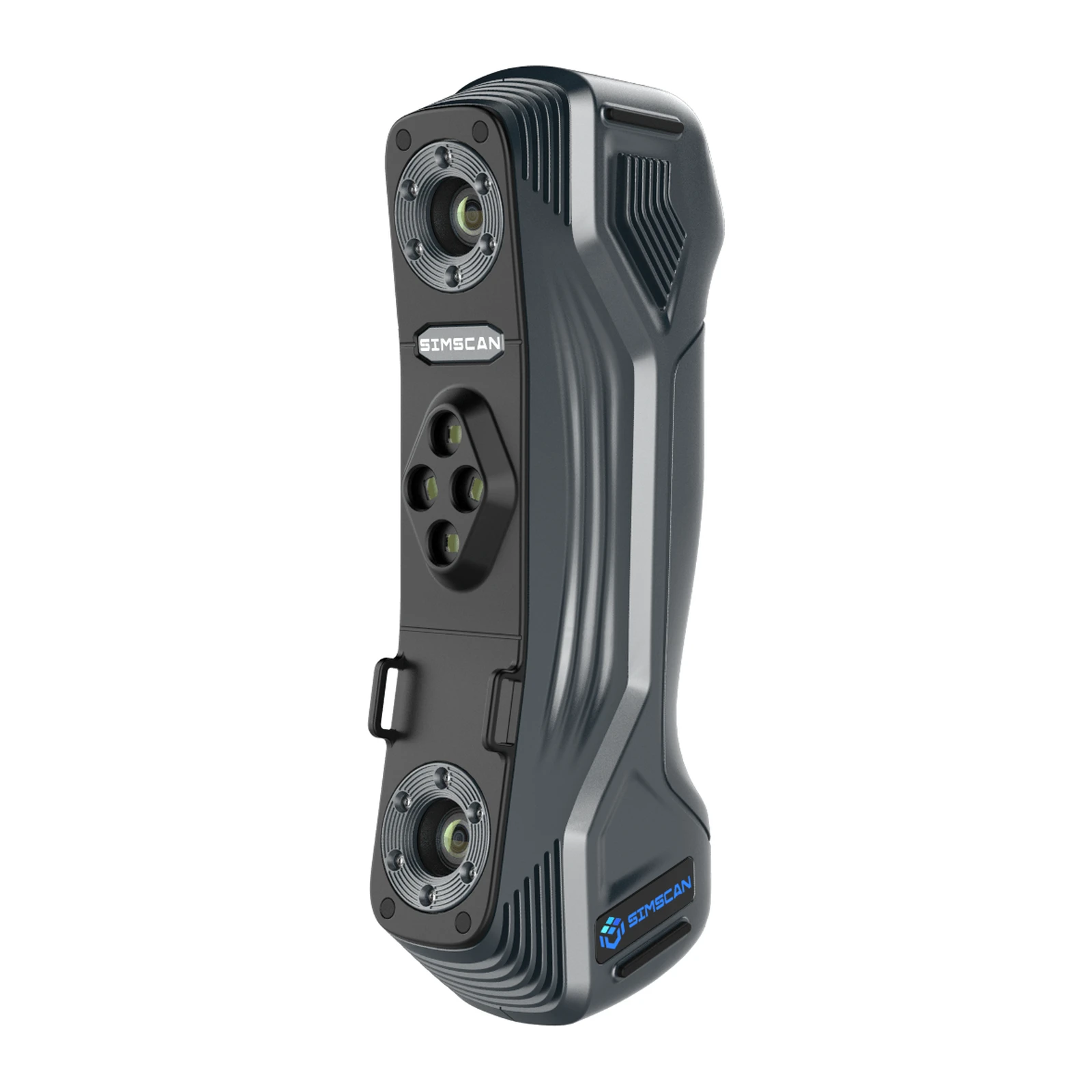

3D-сканер Scantech SIMSCAN 22 Gen2
Предзаказ
Артикул: 210054
Scantech SIMSCAN 22 Gen2 - компактный 3D-сканер (синий лазер): точность до 0,020 мм, 2 020 000 измерений/с, 203 × 80 × 44 мм, 570 г.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

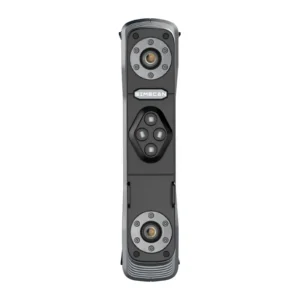

Scantech SIMSCAN 22 Gen2 - младшая версия компактного 3D-сканера SIMSCAN размером с ладонь: 203 × 80 × 44 мм и 570 г. Одиннадцать синих лазерных крестов дают до 2 020 000 измерений в секунду, точность - до 0,020 мм.
Короткий корпус проходит туда, куда крупный сканер не влезает: под панели, в ниши, между узлами. Помимо быстрого режима, есть режим параллельных линий для мелких элементов и одна линия для отверстий и пазов. Синий лазер снимает чёрные и блестящие поверхности. Объёмная точность - 0,015 + 0,035 мм/м, с системой фотограмметрии MSCAN-L15 - 0,015 + 0,012 мм/м. Точность подтверждена по VDI/VDE 2634 часть 3 в лаборатории, аккредитованной по ISO/IEC 17025.
SIMSCAN 22 Gen2 берут для мелких и средних деталей: обработанных корпусов, пресс-форм, узлов в сборке. Версии с 17 и 27 крестами - Scantech SIMSCAN 30 Gen2 и SIMSCAN 42 Gen2, другие - в разделе Лазерные 3D-сканеры.
Рабочее расстояние SIMSCAN 22 Gen2 - 300 мм, глубина резкости - 550 мм, поле серии - до 700 × 600 мм. Для глубоких отверстий есть одна дополнительная синяя линия, а быстрый режим использует 11 синих лазерных крестов. Лазер класса II безопасен для глаз, подключение - по USB 3.0, рабочая температура - от -10 до +40 °C.
Компактный корпус позволяет держать сканер одной рукой и подводить его к узлам в сборке, не снимая соседние детали. Scantech SIMSCAN 22 Gen2 работает в программе DefinSight: она совмещает облако точек с CAD-моделью, строит карту отклонений и сечения. Данные сохраняются в STL, OBJ, PLY, ASC, IGS, TXT и MK2 и переходят в программы контроля и реверс-инжиниринга.
Младшую версию серии выбирают, когда детали небольшие и средние, а скорость съёмки не главная: точность у неё та же, что у SIMSCAN 30 Gen2 и 42 Gen2, разница - в числе крестов и скорости. Если позже понадобится снимать крупные детали, систему дополняют фотограмметрией MSCAN-L15. Кадры совмещаются по меткам, наклеенным на деталь, поэтому её можно поворачивать во время съёмки. Сканер подходит и для учебных лабораторий. Синий лазер класса II безопасен для глаз.
Технологии сканеров Scantech защищены патентами в Китае, США, Корее и Европе. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Размер с ладонь, 570 г
- 11 синих крестов
- Точность до 0,020 мм
- До 2 020 000 измерений/с
- Режим для отверстий

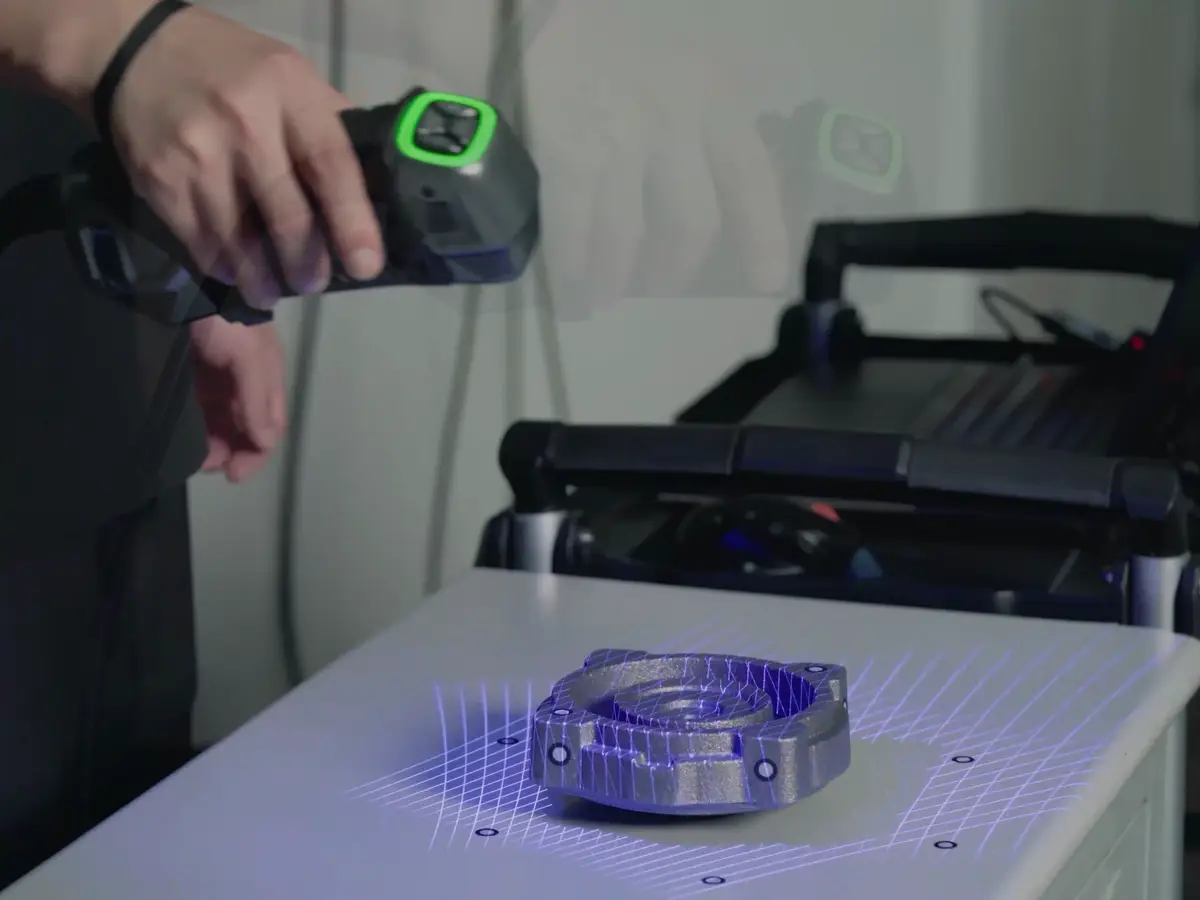

Компактный корпус
Корпус 203 × 80 × 44 мм и 570 г удобно держать одной рукой и заводить в узкие места, а синий лазер снимает металл без спрея.
01

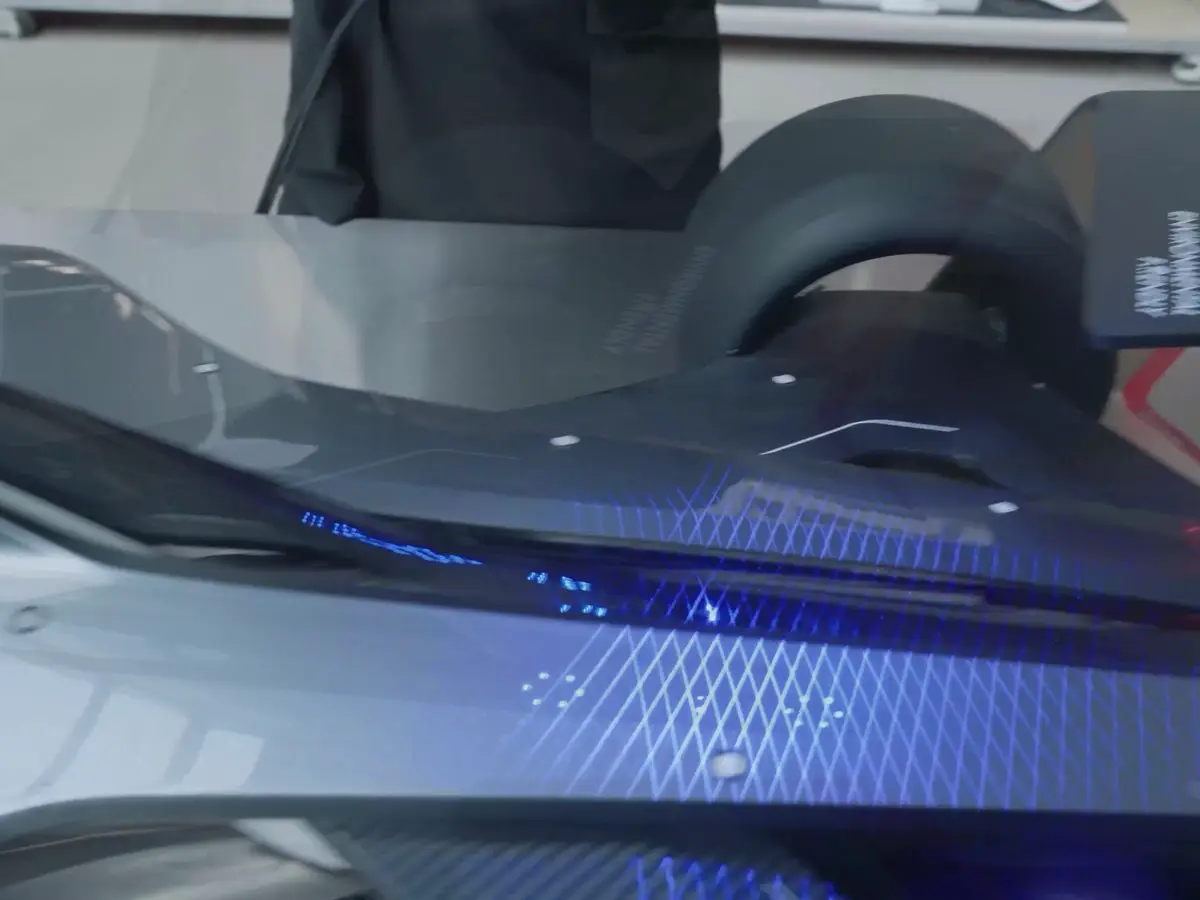

Синий лазер
Синие лазерные кресты снимают чёрные и блестящие поверхности без потерь данных, а точность доходит до 0,020 мм.
02

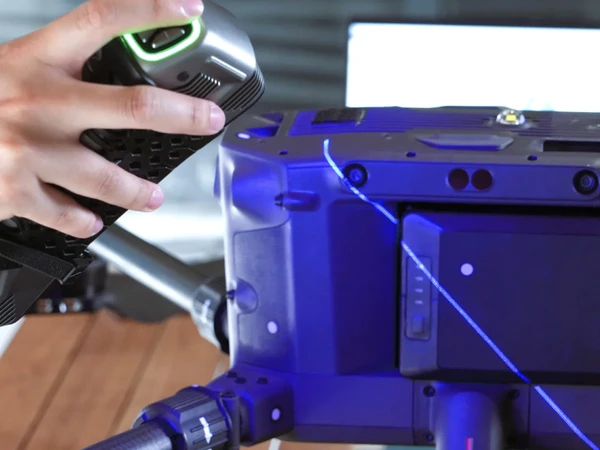

Узкие места и сборки
Сканер снимает детали внутри узлов и рам, куда не доходит крупный прибор: отверстия, пазы, крепёжные места.
03

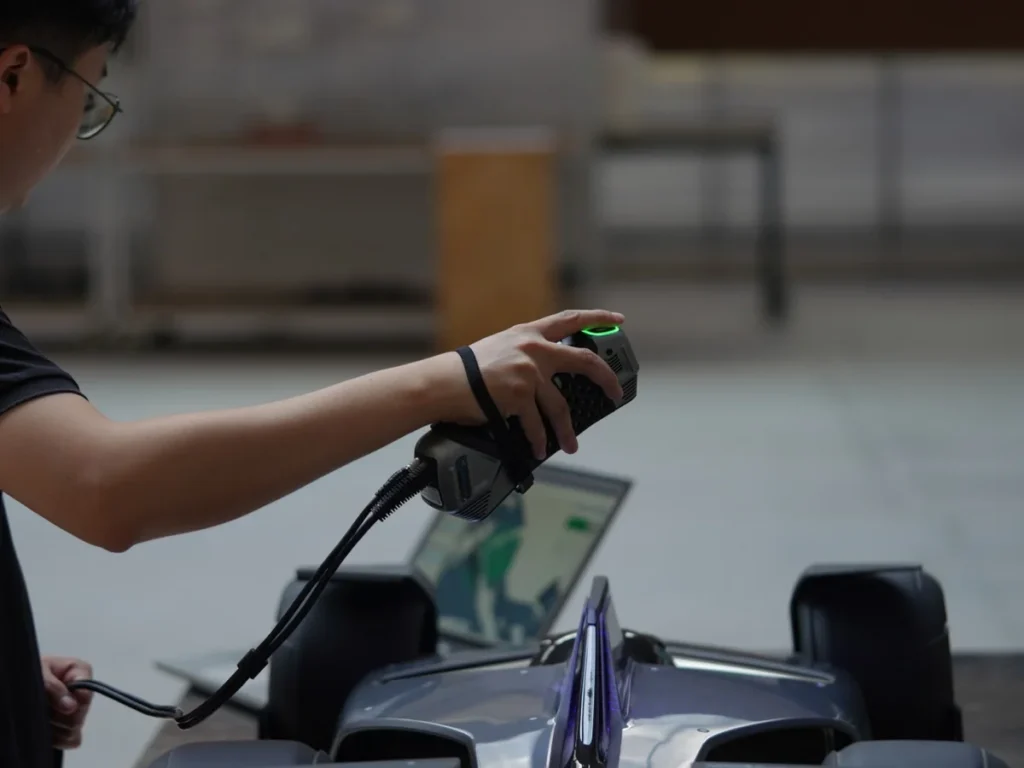

Контроль и реверс-инжиниринг
Данные сравнивают с CAD-моделью или строят по ним новую модель в DefinSight - так проверяют и восстанавливают корпусные детали.
04
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У 22 Gen2 11 синих крестов и 2 020 000 измерений/с, у 30 Gen2 - 17 крестов и 4 580 000, у 42 Gen2 - 27 крестов и 5 800 000. Корпус и вес одинаковые.
До 0,020 мм, объёмная - 0,015 + 0,035 мм/м.
Да, синий лазер и алгоритмы сканера снимают чёрные и отражающие поверхности, а также сложные мелкие элементы.
Да, SIMSCAN встраивают в автоматизированные системы контроля SCANOLOGY для непрерывной проверки партий.
STL, OBJ, PLY, ASC, IGS, TXT, MK2 и другие.
БрендScantech
Тип сканераРучной
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиний лазер
Быстрый режим11 синих лазерных крестов
Скорость≤ 2 020 000 измерений/с
Поле≤ 700 × 600 мм (серия)
Точность≤ 0,020 мм
Разрешение≤ 0,020 мм
Объёмная точность0,015 + 0,035 мм/м; с системой MSCAN-L15 0,015 + 0,012 мм/м
Глубокие отверстия1 дополнительная синяя линия
Рабочее расстояние300 мм
Глубина резкости550 мм
Класс лазераII (безопасен для глаз)
ПодключениеUSB 3.0
Габариты203 × 80 × 44 мм
Вес570 г
Рабочая температураот -10 до +40 °C
ФорматыSTL, OBJ, PLY, ASC, IGS, TXT, MK2
ПрограммаDefinSight
