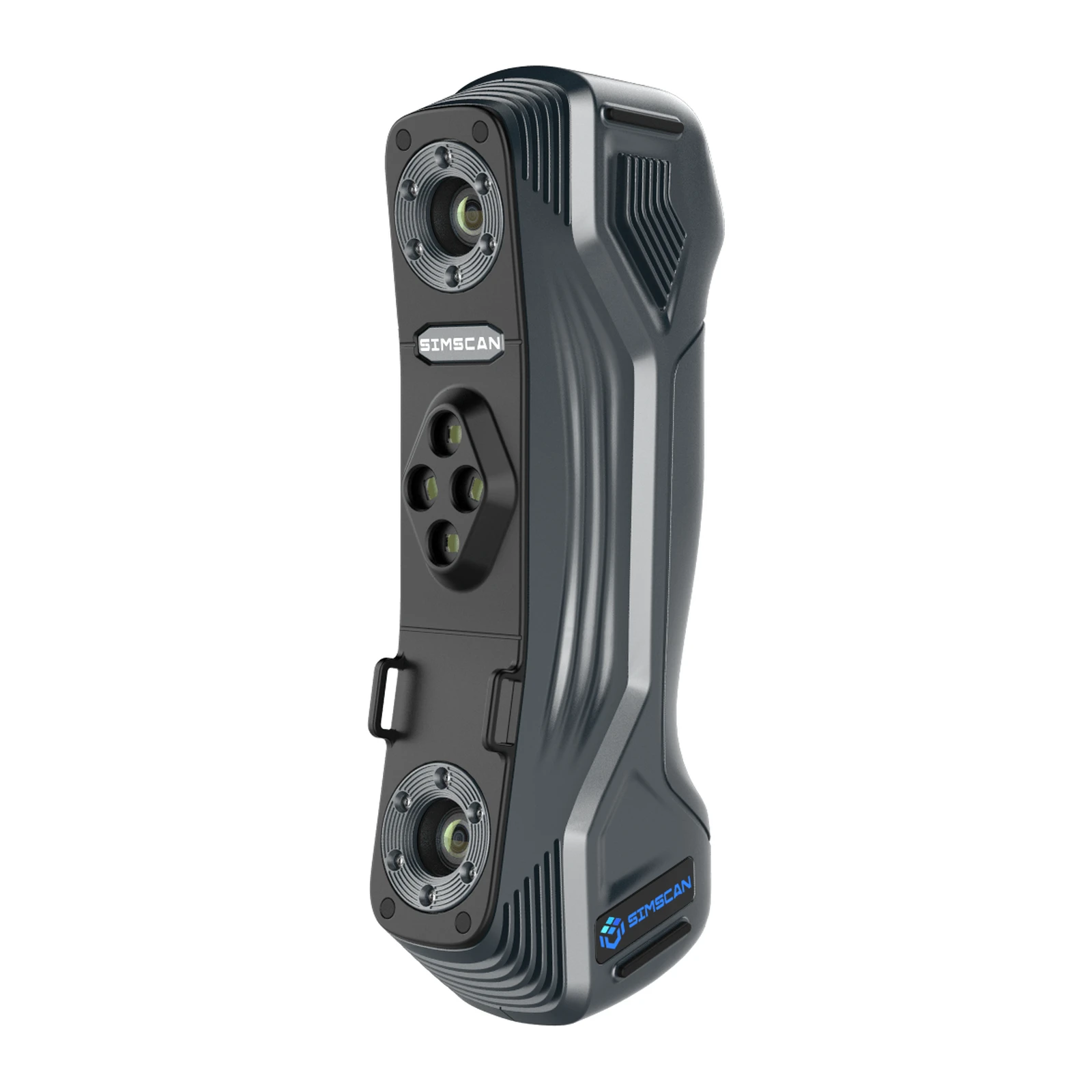

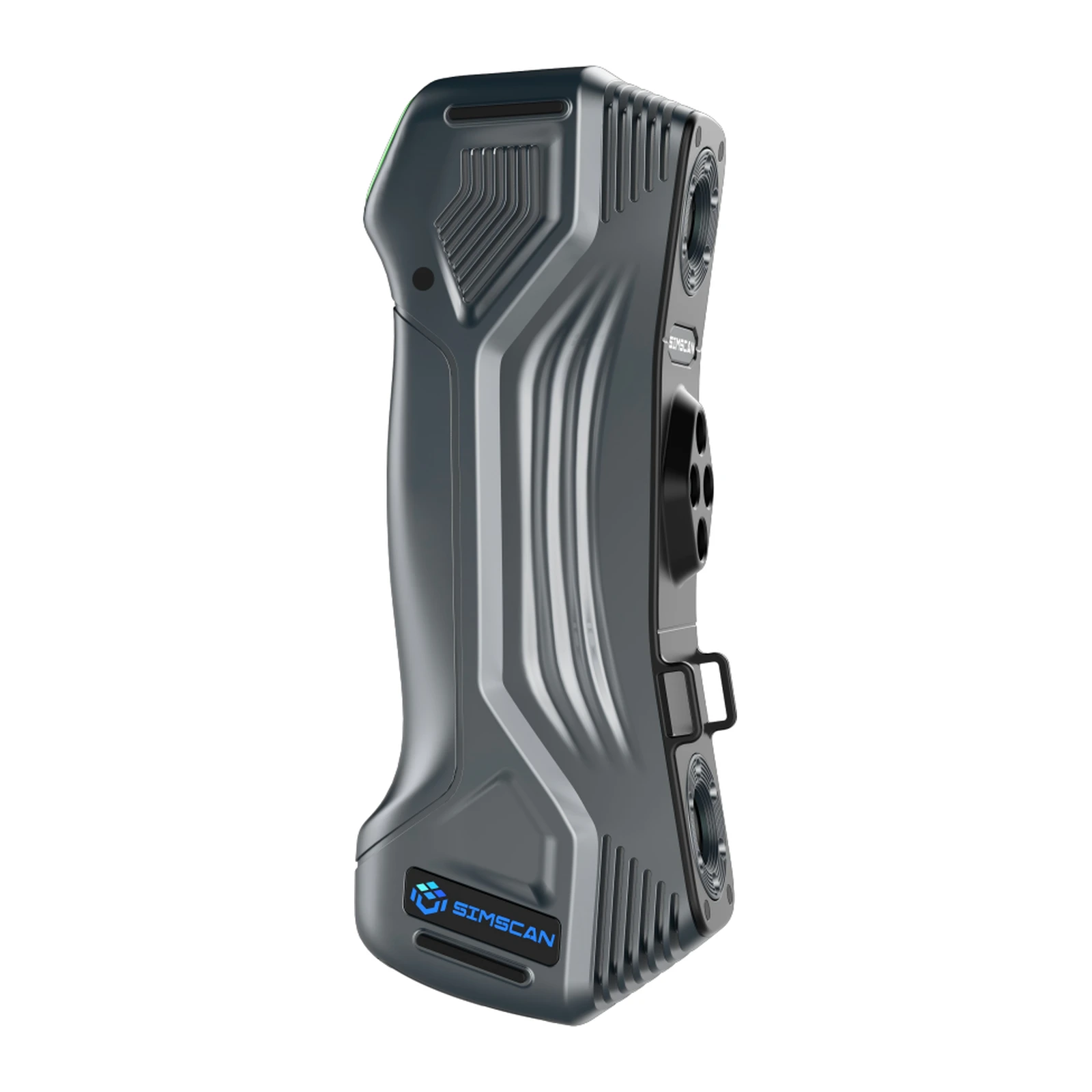

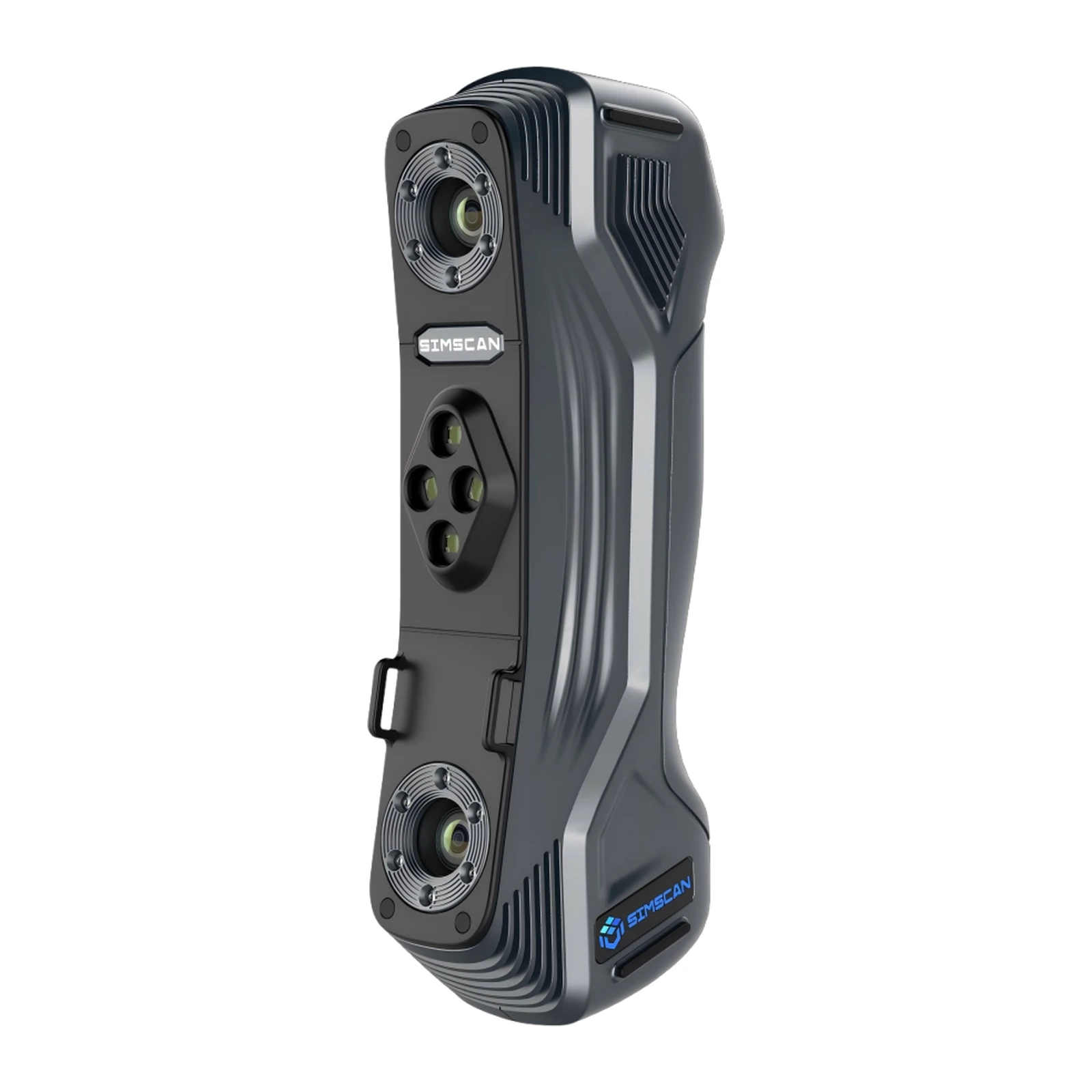

3D-сканер Scantech SIMSCAN 42 Gen2
Предзаказ
Артикул: 210056
Scantech SIMSCAN 42 Gen2 - компактный 3D-сканер (синий лазер): 27 крестов, 5 800 000 измерений/с, точность до 0,020 мм, 570 г.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech SIMSCAN 42 Gen2 - старшая версия компактного 3D-сканера SIMSCAN: 27 синих лазерных крестов и до 5 800 000 измерений в секунду при весе 570 г. Точность до 0,020 мм подтверждена по VDI/VDE 2634 часть 3.
Семнадцать параллельных линий быстро строят облако точек на мелких элементах даже в тесных местах, одна линия снимает глубокие отверстия и пазы. Сканер справляется с чёрными и отражающими поверхностями и сложной формой. Объёмная точность - 0,015 + 0,035 мм/м, с системой MSCAN-L15 - 0,015 + 0,012 мм/м. SIMSCAN отмечен наградами Red Dot и China Design Silver Award за дизайн. Сканер ставят и на робота в автоматизированных системах SCANOLOGY.
SIMSCAN 42 Gen2 подходит для разработки изделий, контроля допусков, сборки, обслуживания и модификации деталей в авиации, автопроме и производстве форм. Беспроводная версия - Scantech SIMSCAN-E, модель с точностью 0,015 мм - SIMSCAN-S Gen2, другие - в разделе Лазерные 3D-сканеры.
Рабочее расстояние SIMSCAN 42 Gen2 - 300 мм, глубина резкости - 550 мм, поле - до 700 × 600 мм. Корпус - 203 × 80 × 44 мм, лазер класса II безопасен для глаз, подключение - по USB 3.0. Рабочая температура - от -10 до +40 °C, поэтому сканер можно брать на выезд и в цеха без климат-контроля.
Двадцать семь крестов дают самую высокую скорость в проводной серии SIMSCAN Gen2: крупные поверхности кузовных деталей снимаются за меньшее число проходов. Scantech SIMSCAN 42 Gen2 работает в программе DefinSight, которая совмещает скан с CAD-моделью, строит карту отклонений и сечения. Данные сохраняются в STL, OBJ, PLY, ASC, IGS, TXT и MK2.
Небольшой вес позволяет работать одной рукой, а второй поворачивать мелкую деталь или держаться за конструкцию при съёмке на высоте. Для крупных деталей систему дополняют фотограмметрией MSCAN-L15, а при работе без кабеля выбирают SIMSCAN-E с теми же размерами корпуса. Кадры совмещаются по меткам, наклеенным на деталь, поэтому её можно поворачивать во время съёмки. Точность серии проверяют в лаборатории, аккредитованной по ISO/IEC 17025. Сканер подходит для авиации, автопрома и пресс-форм. Сканер помещается в небольшой чемодан, поэтому его удобно брать на выезд вместе с ноутбуком.
Scantech (Ханчжоу) выпускает промышленные 3D-сканеры SCANOLOGY с 2015 года, клиенты компании работают более чем в 70 странах. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- 27 синих крестов
- До 5 800 000 измерений/с
- 17 параллельных линий
- Точность до 0,020 мм
- 570 г, Red Dot
Двадцать семь крестов
Двадцать семь синих крестов дают до 5 800 000 измерений в секунду: поверхность покрывается быстро и плотно.
01

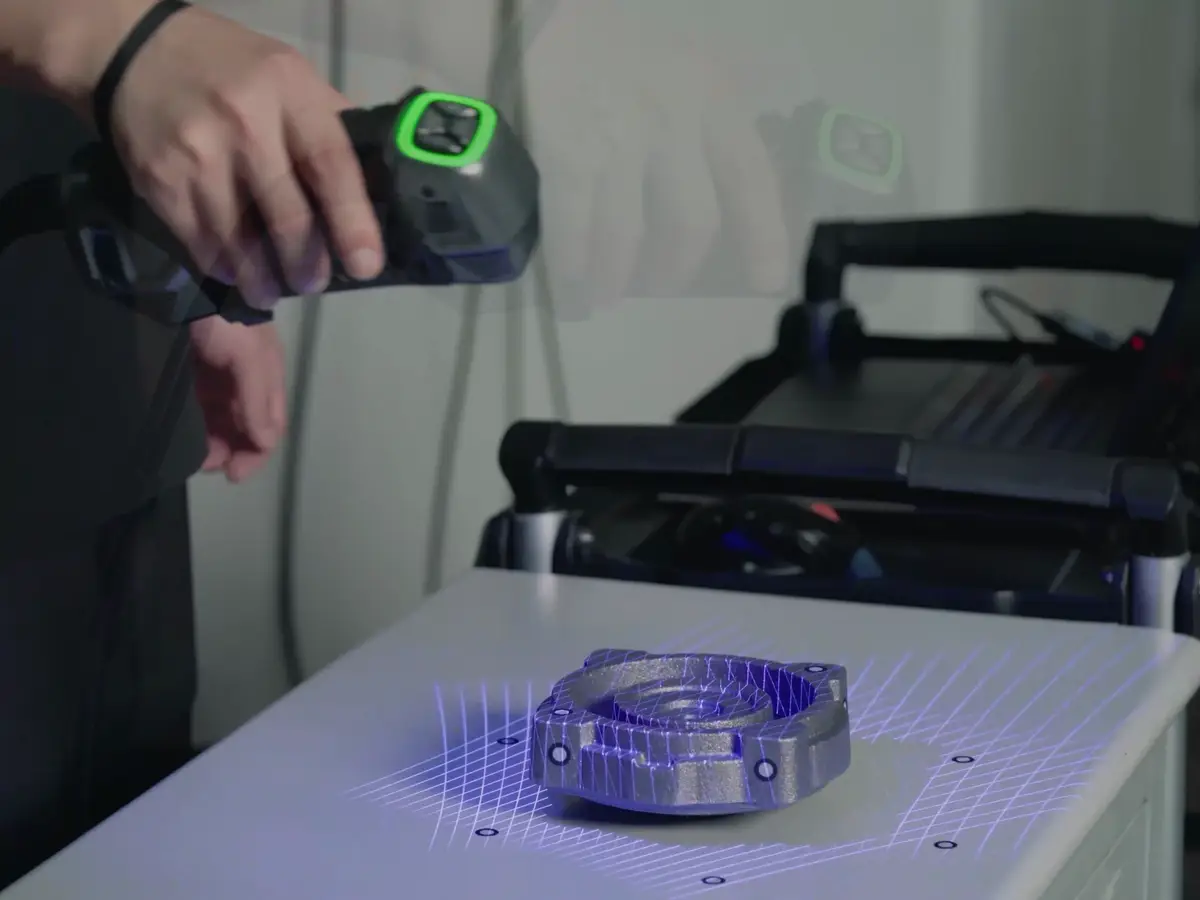

Мелкие детали
Семнадцать параллельных линий строят облако точек на мелких элементах, а одна линия достаёт до дна отверстий и пазов.
02

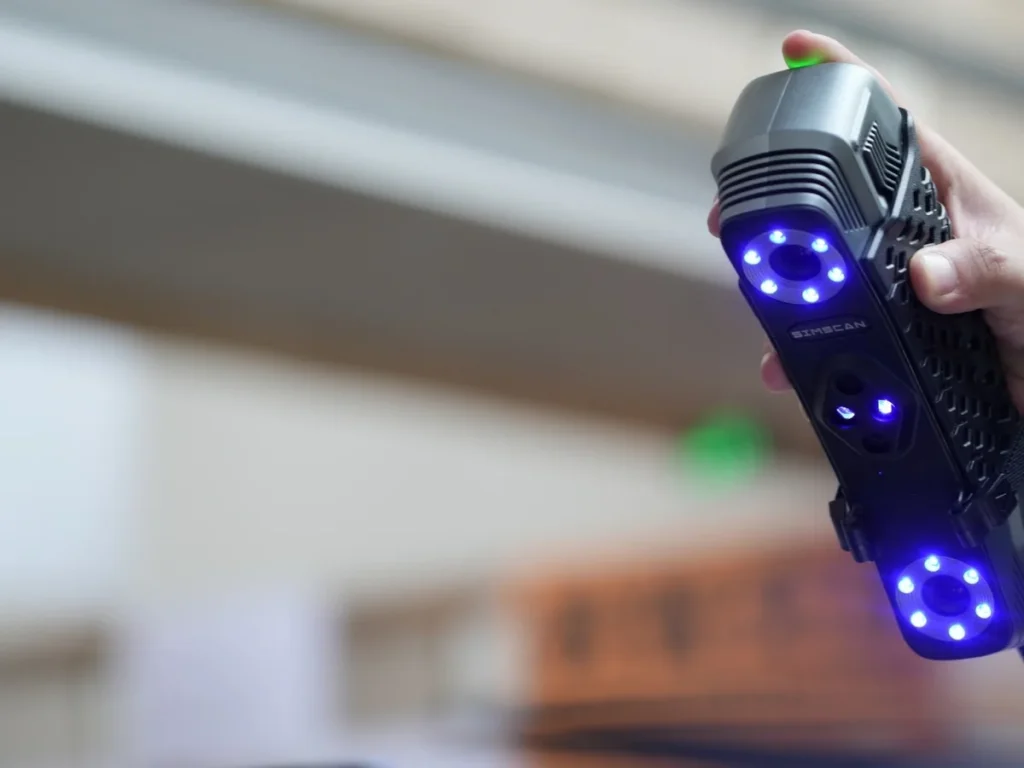

Работа одной рукой
Сканер весит 570 г и удобно лежит в руке при долгой работе, поэтому им пользуются и опытные метрологи, и новички.
03

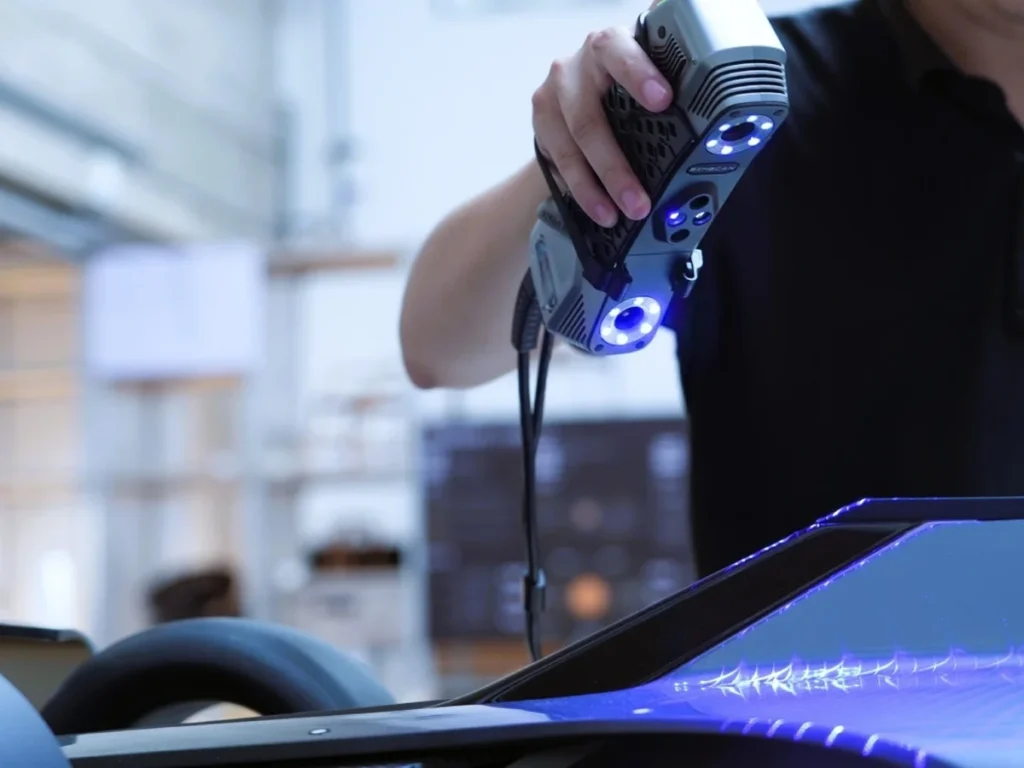

Контроль кузовных деталей
Синий лазер снимает глянцевые панели и кромки, а скан сравнивают с CAD-моделью для проверки зазоров и формы.
04
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У 42 Gen2 27 крестов и 5 800 000 измерений/с, у 30 Gen2 - 17 крестов и 4 580 000, у 22 Gen2 - 11 крестов и 2 020 000.
До 0,020 мм, объёмная - 0,015 + 0,035 мм/м, с MSCAN-L15 - 0,015 + 0,012 мм/м.
Да, синий лазер и алгоритмы сканера снимают чёрные и отражающие поверхности, а также сложные мелкие элементы.
Да, SIMSCAN встраивают в автоматизированные системы контроля SCANOLOGY для непрерывной проверки партий.
Да, SIMSCAN-E - тот же формат с Wi-Fi 6 и сменными батареями.
БрендScantech
Тип сканераРучной
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиний лазер
Быстрый режим27 синих лазерных крестов
Детальный режим17 синих параллельных линий
Скорость≤ 5 800 000 измерений/с
Поле≤ 700 × 600 мм
Точность≤ 0,020 мм
Разрешение≤ 0,020 мм
Объёмная точность0,015 + 0,035 мм/м; с системой MSCAN-L15 0,015 + 0,012 мм/м
Глубокие отверстия1 дополнительная синяя линия
Рабочее расстояние300 мм
Глубина резкости550 мм
Класс лазераII (безопасен для глаз)
ПодключениеUSB 3.0
Габариты203 × 80 × 44 мм
Вес570 г
Рабочая температураот -10 до +40 °C
ФорматыSTL, OBJ, PLY, ASC, IGS, TXT, MK2
ПрограммаDefinSight
